Fluke 805 템플릿 설치 지침
관리자
2024-03-28
조회수
197
[진동] Fluke 805 진동계 펌웨어 및 트렌드 템플릿
Fluke 805 추이 분석 템플릿 설치 지침
템플릿을 복사하려면
PC 또는 랩톱을 켜고 위 링크에서 다운로드한 템플릿을 복사합니다.
데이터를 내보내려면
PC와 미터 간에 USB 케이블을 연결합니다.
미터를 켭니다.
새 하드웨어가 검색되었음을 나타내는 팝업 메뉴가 열립니다.
-또는-
내 컴퓨터로 이동하여 미터 이동식 디스크를 선택합니다. 두 번 클릭하여 디스크의 내용을 확인합니다.
TXT 형식의 파일을 미터에서 PC 또는 랩톱으로 복사합니다.
템플릿을 사용하고 그래프를 플롯하려면
TXT 템플릿을 엽니다.
Trending Template Configuration 탭
Browse를 클릭하여 Main_DB.TXT 데이터 파일을 찾습니다.
TXT 텍스트 파일을 엽니다.
템플릿은 파일의 데이터를 TXT 파일 형식으로만 읽습니다.
사용자 정의 템플릿의 File name 탭에 파일 경로가 표시됩니다.
Configure Device on the template을 클릭합니다.
Device Configuration 창이 열립니다.
Device Configuration 창
각 드롭다운 목록을 클릭하여 Machine Configuration from the saved measurement data를 선택합니다.
Device ID
Machine Categories
Machine Name
ISO Standard 및 Class에 대한 드롭다운 목록을 클릭합니다.
각 드롭다운 목록을 클릭하여 플롯에 대한 Graph Axis 및 Unit Selection을 선택합니다.
X-axis required Parameters
X-axis required Units
Y-axis required Parameters
Y-axis required Units
Plot Graph를 클릭합니다.

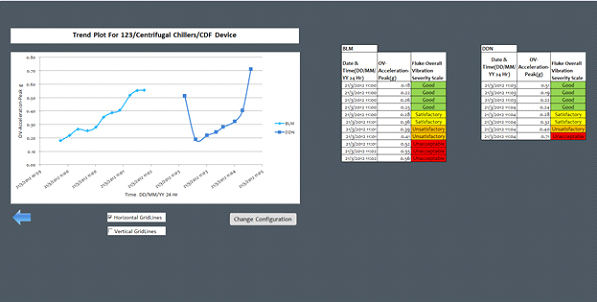

미터의 측정 데이터로 작성할 수 있는 그래프의 예는 다음을 참조하십시오.
Plot Graph
