MEASUREMENT

주요 기능

ㆍ혁신적인 센서 설계를 통해 장치 각도 또는 접촉 압력으로 인해 발생하는 측정 진동 최소화

ㆍ저주파수 및 고주파수 범위에서 모두 일정한 데이터 품질 제공

ㆍ4개 수준의 눈금을 통해 전반적인 진동 및 베어링 상태에 대한 문제 심각도 표시

ㆍUSB를 통해 데이터 내보내기 가능

ㆍ내장형 탬플릿을 사용하여 Microsoft® Excel에서 트렌딩

ㆍ다양한 기계에 대한 가속, 속도 및 변위 측정 단위의 전반적인 진동 측정(10Hz~1,000Hz)

ㆍ직접 센서 팁 측정(4,000Hz~20,000Hz)을 사용하여 안정적인 베어링 평가 기능을 제공하는 Crest Factor+

ㆍ측정하려면 적용해야 하는 압력을 보여 주는 컬러 조명 시스템(녹색, 빨강) 및 화면 설명

ㆍ적외선 온도 센서를 통한 온도 측정으로 진단 기능 개선

ㆍ온보드 메모리에 최대 3,500개의 측정치 저장 가능

ㆍ직접 베어링 톤을 청취할 수 있는 오디오 출력

ㆍ도달하기 어려운 위치에 대한 측정을 지원하는 외부 가속도계

ㆍ어두운 곳에서도 측정 위치를 확인할 수 있는 플래시

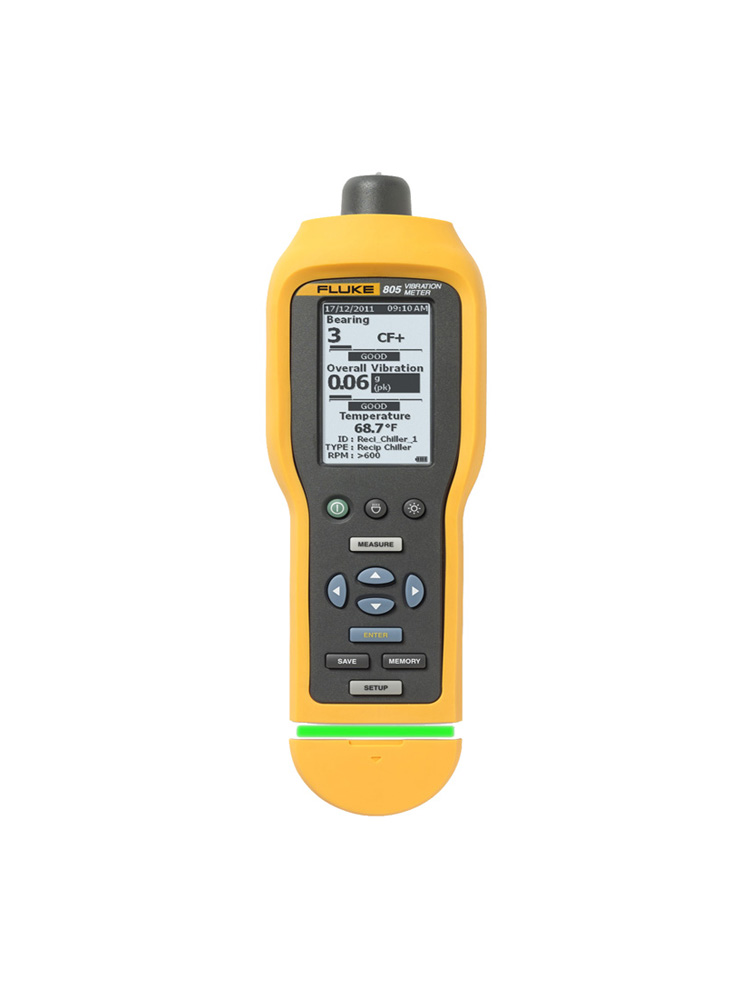

ㆍ손쉽게 탐색 및 확인할 수 있는 고해상도 대형 화면

805를 사용하여 다음 기계 범주를 확인할 수 있습니다.

ㆍ냉각기(냉장)

ㆍ팬

ㆍ냉각탑 구동 장치

ㆍ원심 펌프

ㆍ양변위 펌프

ㆍ공기 압축기

ㆍ송풍기

ㆍ일반 기어박스(롤링 엘리먼트 베이링)

ㆍ기계 도구(모터, 기어박스, 스핀들 등)

Crest Factor+란?

Crest Factor+는 베어링을 명확하게 평가할 수 있는 새로운 독점적 알고리즘/기술입니다.

파고율(Crest Factor)은 원래 베어링 고장을 확인하는 목적으로 진동 분석에 사용되었습니다.

이는 시간 도메인 진동 신호의 피크 값을 RMS로 나눈 값으로 정의됩니다.

원래 파고율(Crest Factor)은 베어링이 저하되면서 선형적으로 증가하지 않아 기계적 문제의 심각도를 확인하기가 매우 어려웠다는 중요한 한계가 있었습니다.

실제로 파고율은 RMS 값이 크고 베어링 고장이 심각해지면서 감소할 수 있습니다.

이 한계를 극복하기 위해 Fluke는 Crest Factor+(CF+)로 알려진 독점적인 알고리즘을 사용합니다.

CF+ 값의 범위는 1에서 16 사이입니다.

베어링 상황이 나빠질수록 CF+ 값은 높아지므로 사용자가 문제의 심각도를 쉽게 파악할 수 있습니다.

이뿐만 아니라 Fluke는 문제를 더욱 간단하게 확인할 수 있도록 양호, 만족, 불만족 또는 허용 불가 등의 네 단계 심각도 척도를 포함시켰습니다.

805로 내보내기 및 트렌딩

기계 상태를 추적하는 데 가장 효율적인 방법은 트렌딩(일정 기간 스프레드시트에 보관되는 반복 진동 측정치)입니다.

805를 사용하여 다음 작업을 쉽게 할 수 있습니다.

ㆍUSB를 연결하여 Excel로 결과 내보내기

ㆍ내장형 Microsoft® Excel 탬플릿 및 플롯 그래프를 사용하여 판독값 트렌딩

ㆍ전체 진동 판독값을 ISO 표준(10816-1, 10816-3, 10816-7)과 비교

베어링 및 전체적인 진동을 측정하는 재현 가능하고 신뢰할 수 있는 정확한 방법

유지보수 작업을 실행할지, 실행하지 않을지 자신 있게 결정하십시오.

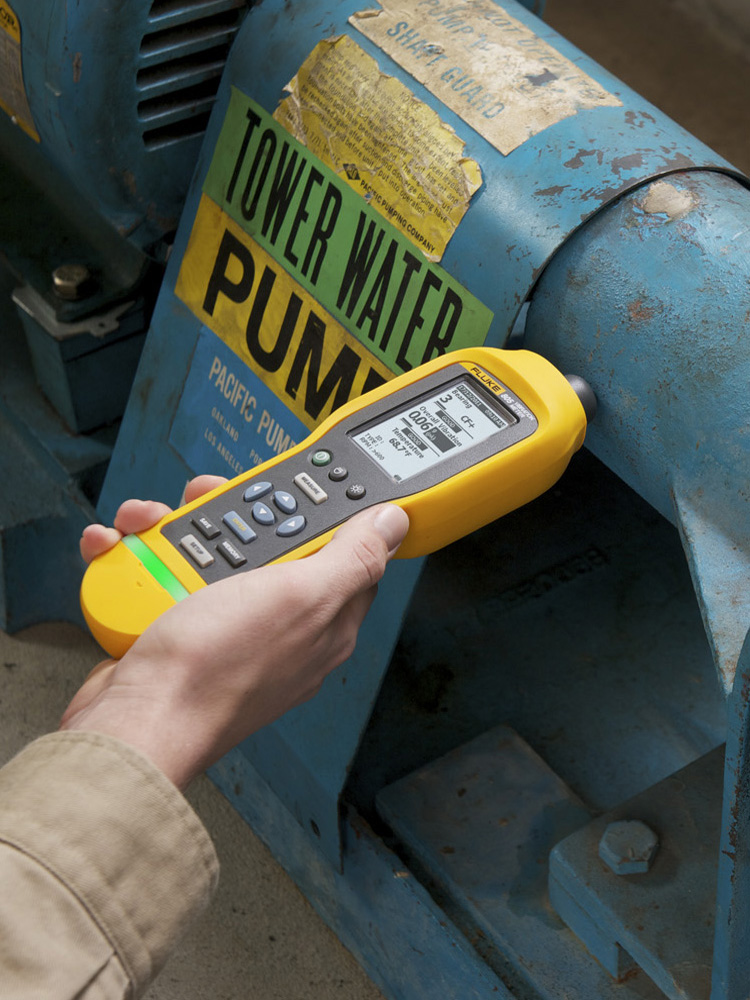

Fluke 805 진동계는 전체적인 진동 및 베어링 상태의 심각도를 재현 가능한 방식으로

측정해야 하는 현장 기계 문제 해결팀에 가장 믿음을 심어주는 진동 스크리닝 장치입니다.

805의 특장점

ㆍ펜이 아닌 미터를 통해 전체 진동뿐만 아니라 베어링 상황, 온도 등의 특정 변수도 함께 측정해 보다 완전한 데이터를 제공합니다.

ㆍ사용자로 인해 발생한 변화(힘 또는 각도)를 보정하는

조합형 진동 및 힘 센서 팁을 통해 정확한 반복 가능 판독값이 제공됩니다.

ㆍ4개 수준의 눈금 및 온보드 프로세서에서 쉽게 파악할 수 있는 텍스트 알림(양호, 만족, 불만족, 허용 불가)을 사용하여

베어링 상황 및 전체 진동을 측정합니다.

ㆍ대부분의 기계 및 요소를 포함하는 광범위한 주파수(10Hz~1,000Hz, 4,000Hz~20,000Hz)를 읽을 수 있는 폭넓은 센서 감도가 제공됩니다.

ㆍ사용자 인터페이스가 단순하여 RPM 범위 및 장비 유형에 대해 사용자가 입력하는 내용이 최소화됩니다.
