MEASUREMENT
주요 기능
ㆍ가장 일반적인 기계 고장(베어링, 정렬 불량, 불균형, 헐거움)을 온보드에서 식별하고 위치를 추적할 수 있는 기능을 통해
근본 원인에 유지관리 노력을 집중함으로써 계획되지 않은 가동 중지 시간 단축

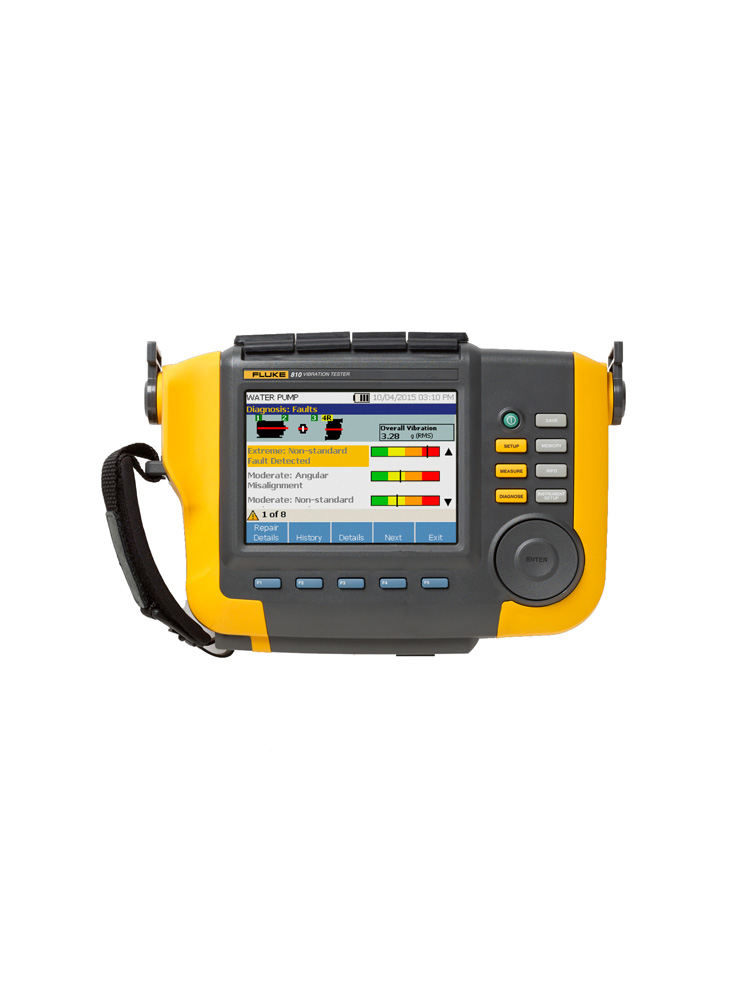

ㆍ진단 화면에서 진동량 크기를 보고 바로 전체 기계의 상태를 신속하게 평가할 수 있음
ㆍ네 가지 심각도 수준으로 고장 심각도 등급을 나누어 유지관리 작업의 우선순위를 지정할 수 있음
ㆍ수리 권장 사항을 통해 기술자에게 시정 조치에 대한 조언 제공
ㆍ자세한 진단 보고서와 스펙트럼 다이어그램을 통해 데이터 품질을 확인하고 고장의 근본 원인에 대한 범위를 좁힐 수 있음
ㆍ온보드 상황에 맞는 도움말을 통해 새로운 사용자에게 실시간 팁 및 지침 제공
ㆍ유연한 기계 속도 구성으로 벨트 드라이브, 기어박스 및 베벨 기어 등 광범위한 자산을 테스트할 수 있음
ㆍ확장 가능한 2GB의 온보드 메모리로 기계 데이터를 위한 충분한 공간 제공
ㆍ자체 테스트 기능을 통해 최적의 성능을 유지하여 작업에 더 많은 시간을 사용할 수 있도록 지원
ㆍ정확한 기계의 실행 속도를 알려주는 레이저 회전 속도계로 확실한 진단 능력 증진
ㆍ3축 가속도계를 사용해 1축 가속도계보다 측정 시간 2/3 단축
ㆍ뷰어 PC 소프트웨어로 데이터 저장 및 추적 용량 확대
Fluke 810 진동 테스터를 사용하여 다음을 수행할 수 있습니다.
ㆍ장비 문제 해결 및 고장의 근본 원인 파악
ㆍ계획된 유지관리 전후에 장비를 점검하고 수리 확인
ㆍ새 장비 시운전 및 적절한 설치 보장
ㆍ장비 상태에 대한 정량화 가능한 증거를 제공하여 수리 또는 교체 투자 유도
ㆍ수리 작업의 우선순위를 지정하고 계획하여 보다 효율적으로 작동
ㆍ장비 고장을 사전에 예측하고 예비 부품 재고 관리
ㆍ신규 또는 미숙한 기술자 교육 및 팀 전체의 자신감과 기술 구축
지금 해답이 필요할 때...
진동 테스트에 대한 완전히 새로운 접근 방식으로 계획되지 않은 가동 중지 시간을 제어하고,
반복되는 문제를 예방하고, 수리 우선 순위를 설정하고, 리소스를 관리할 수 있습니다.
Fluke 810 진동 테스터는 지금 해답이 필요한 기계 유지보수 팀을 위한 가장 진보된 문제 해결 도구입니다.
독자적인 진단 기술을 통해 기계 관련 문제를 신속하게 식별하고 우선 순위를 지정할 수 있고 진동 분석가의 전문 지식을 직접 활용할 수 있습니다.
귀하에게는 자신의 시설, 팀 및 업무에 자부심을 가지고 있습니다.
작업을 계속 수행하는 데 필요한 일을 하지만,
기계 유지보수에 대한 사전 예방은 물론이고 작업 부하를 유지하는 데 필요한 시간이나 리소스가 부족한 경우도 있습니다.
Fluke 810 진동 테스터를 사용하면 강력한 진단 엔진을 간단한 단계별 프로세스와 결합하여 사전 측정 기록 없이
처음 측정할 때 특정 기계 고장과 해당 심각도를 보고하여 한 단계 앞서 나갈 수 있습니다.
전체 진동 측정 및 스펙트럼 다이어그램을 통해 기술자가 전체 기계 상태를 빠르게 진단할 수 있으며,
실행 가능한 권장 사항을 통해 중요한 문제를 먼저 해결하는 데 필요한 자신감을 얻을 수 있습니다.
Fluke 810 진동 테스터로 다음을 수행할 수 있습니다.
ㆍ장비의 문제를 해결하고 고장의 근본 원인을 이해합니다.
ㆍ계획된 유지 보수 전과 후에 장비를 조사하고 수리를 확인합니다.
ㆍ새 장비를 시운전하고 올바르게 설치되었는지 확인합니다.
ㆍ수량화 가능한 장비 상태 증명을 제공하고 수리 또는 교체에 대한 투자를 유도합니다.
ㆍ수리 작업의 우선 순위를 정하고 계획을 수립하여 보다 효율적으로 운영합니다.
ㆍ장비 고장이 발생하기 전에 미리 예측하고 예비 부품 재고를 관리합니다.
ㆍ신입 또는 미숙한 기술자를 교육하고 팀 전체에 걸쳐 자신감을 형성하고 기술을 구축합니다.

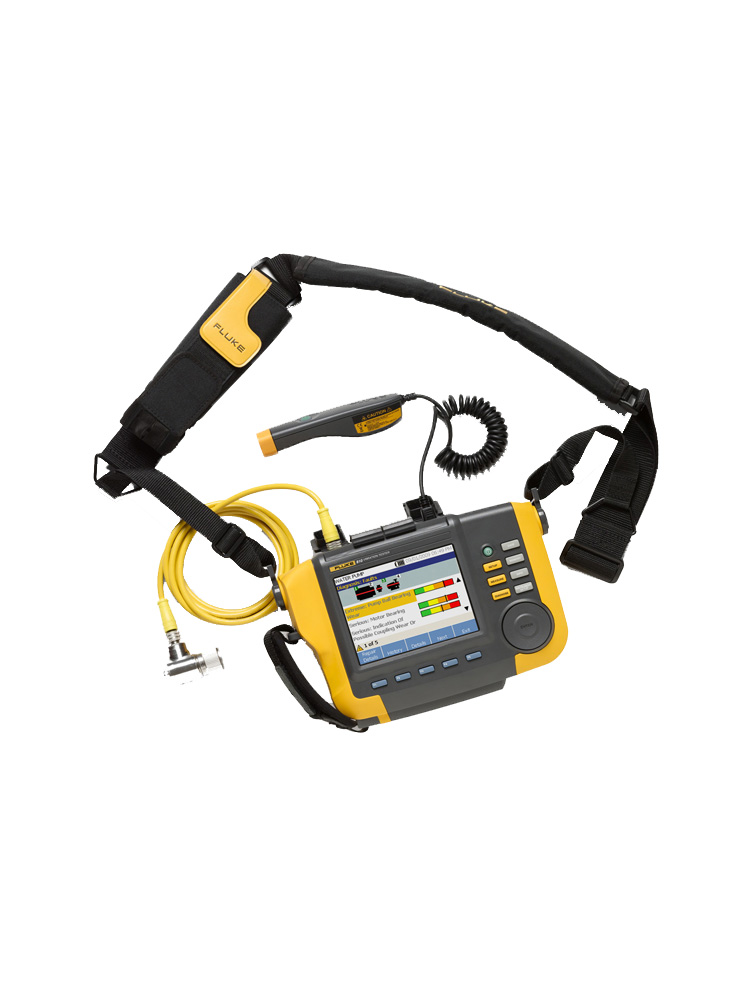

What's in the box:
ㆍ진단 기술이 적용된 진동 테스터
ㆍ3축 가속도계, 자석 마운트, 접착제가 포함된 장착 패드 키트, 가속도계 신속 분리 케이블
ㆍ레이저 회전 속도계 및 보관 파우치
ㆍ케이블 및 어댑터가 포함된 스마트 배터리 팩
ㆍ숄더 스트랩 및 조절식 핸드 스트랩
ㆍ미니 USB-USB 케이블
ㆍ시작 설명서, 그림이 있는 빠른 참조 안내서, 사용 설명서 CD-ROM,
ㆍ휴대용 케이스
| 진단 사양 | ||
| 표준 결함 | 불균형, 느슨함, 정렬 불량 및 베어링 고장 | |
| 분석 대상 | 모터, 팬, 송풍기, 벨트 및 체인 드라이브, 기어박스, 커플링, 원심 펌프, 피스톤 펌프, 슬라이딩 베인 펌프, 프로펠러 펌프, 나사선 펌프, 로터리 스레드/기어/로브 펌프, 피스톤 압축기, 원심 압축기, 나사식 압축기, 폐쇄 결합형 기계, 스핀들 | |
| 모터 회전 속도 범위 | 200rpm ~ 12,000rpm | |
| 진단 세부 정보 | 일반 텍스트 진단, 결함 심각도(경미, 보통, 심각, 극한), 수리 세부 사항, 인용된 피크, 스펙트럼 | |
| 전기 사양 | ||
| 범위 | 자동 | |
| A/D 변환기 | 4채널, 24비트 | |
| 사용 가능한 대역폭 | 2Hz ~ 20kHz | |
| 샘플링 | 51.2 Hz | |
| 디지털 신호 처리 기능 | 자동으로 구성된 앤티 에일리어스 필터, 고역 통과 필터, 데시메이션, 중첩, 윈도잉, FFT 및 평균화 | |
| 샘플링 속도 | 2.5kHz ~ 50kHz | |
| 동적 범위 | 128dB | |
| 신호 대 잡음 비율 | 100dB | |
| FFT 분해능 | 800개 라인 | |
| 스펙트럼 창 | 해닝 | |
| 주파수 단위 | Hz, 차수, cpm | |
| 진폭 단위 | 인치/초, mm/초, VdB(미국), VdB*(유럽) | |
| 비휘발성 메모리 | SD 마이크로 메모리 카드, 2GB 내장 + 추가 저장을 위한 사용자 액세스 가능 슬롯 | |
| 일반 사양 | ||
| 치수(H x D x W) | 18.56 x 7.00 x 26.72cm(7.30 x 2.76 x 10.52인치) | |
| 무게(배터리 포함) | 1.9 kg (4.2 lb) | |
| 디스플레이 | ¼ VGA, 320 × 240 컬러(5.7인치 대각선) TFT LCD, LED 백라이트 | |
| 입력/출력 연결부 | 3축 센서 연결부 | 4핀 M12 커넥터 |
| 단일 축 센서 연결 | BNC 커넥터 | |
| 회전 속도계 연결 | 미니 DIN 6핀 커넥터 | |
| PC 연결 | 미니 ‘B’ USB(2.0) 커넥터 | |
| 배터리 | 배터리 유형 | 리튬 이온, 14.8V, 2.55Ah |
| 배터리 충전 시간 | 3시간 | |
| 배터리 방전 시간 | 8시간(정상 조건에서) | |
| AC 어댑터 | 입력 전압 | 100VAC ~ 240VAC |
| 입력 주파수 | 50/60Hz | |
| 운영 체제 | WinCE 6.0 Core | |
| 언어 지원 | 영어, 프랑스어, 독일어, 이탈리아어, 일본어, 포르투갈어, 중국어 간체, 스페인어 | |
| 보증 | 3년 | |
| 환경적 조건 | ||
| 작동 온도 | 0°C~50°C(32°F~122°F) | |
| 보관 시 온도 | -20°C~60°C(-4°F~140°F) | |
| 작동 시 습도 | 10%~95% RH(비응축) | |
| 기관 승인 | 중국 RoHS, CSA, CE, C TICK, WEEE | |
| 전자기 호환성 | EN 61326-1:2006, EN 61010:1:2001 제2판 | |
| 센서 사양 | ||
| 센서 유형 | 가속도계 | |
| 감도 | 100mV/g(±5%, 25°C) | |
| 가속도 범위 | 80g 피크 | |
| 진폭 비선형성 | 1% | |
| 주파수 응답 | Z | 2 ~ 7,000Hz ±3dB |
| X, Y | 2 ~ 5,000Hz ±3dB | |
| 전력 요구 사항(IEPE) | 18VDC ~ 30VDC, 2mA ~ 10mA | |
| 바이어스 출력 전압 | 12VDC | |
| 접지 | 접지된 케이스 | |
| 감지 요소 설계 | PZT 세라믹/전단 | |
| 케이스 재료 | 316L 스테인리스강 | |
| 장착 | 10-32 캡티브 소켓 헤드 나사, 2극 희토류 자석(48lb 인장 강도) | |
| 출력 커넥터 | 4핀, M12 | |
| 메이팅 커넥터 | M12 - F4D | |
| 비휘발성 메모리 | TEDS 1451.4 호환 | |
| 진동 한계 | 500g 피크 | |
| 충격 한계 | 5000g 피크 | |
| 전자기 감도, 당량 g | 100μg/가우스 | |
| 씰링 | 밀폐 | |
| 온도 범위 | -50°C ~ 120°C(-58°F ~ 248°F) ±7% | |
| 보증 | 1년 | |
| 회전 속도계 사양 | ||
| 치수(D x W) | 2.86 x 12.19cm(1.125 x 4.80인치) | |
| 무게 | 96g(3.4oz)(케이블 포함) | |
| 전원 | 810 진동 테스터로 구동 | |
| 감지 | 레이저 다이오드 클래스 2 | |
| 범위 | 6.0 ~ 99,999rpm | |
| 정확도 | 6.0 ~ 5999.9rpm | ±0.01% 및 ±1자리 |
| 5999.9 ~ 99999rpm | ±0.05% 및 ±1자리 | |
| 해상도 | 0.1rpm | |
| 유효 범위 | 1cm ~ 100cm(0.4인치 ~ 39.27인치) | |
| 반응 시간 | 1초(> 60rpm) | |
| 컨트롤 | 측정 켜기/끄기 투명 버튼 | |
| 인터페이스 | 6핀 미니 DIN | |
| 케이블 길이 | 50cm(19.586인치) | |
| 보증 | 1년 | |
| 회전 속도계 액세서리 | 반사 테이프 | 1.5 x 52.5cm(0.59 x 20.67인치) |
