제품정보
주요 기능
721Ex는 16psi(1.1bar) 또는 36psi(2.48bar)의 저압력 센서 중 하나를 선택하여 구성한 다음
100psi, 300psi, 500psi, 1000psi, 1500psi, 3000psi, 5000psi(6.9bar, 20bar, 24.5bar, 69bar, 103.4bar, 200bar, 345bar)의 7가지 고압력 범위 중 하나를 추가할 수 있습니다.
ㆍ근본적인 안전성 – IECEx 및 Atex Ex ia IIB T3 Gb(Zone 1) 등급
ㆍ가스 유량 교정(Custody transfer)용으로 적합
ㆍ정밀도가 0.025%인 스테인리스 스틸 절연 압력 센서 2개 장착
ㆍ온도 측정용 Pt100 RTD 입력(프로브 선택 가능)
ㆍ양쪽 압력 입력에서 스위치 테스트
ㆍ사용자가 선택한 19가지 공학 단위로 표시되는 압력
ㆍ대형 백라이트 그래픽 디스플레이에 최대 3가지 입력 동시 표시 가능
ㆍ5가지 기기 설정 저장 후 호출하여 사용 가능
제품 개요

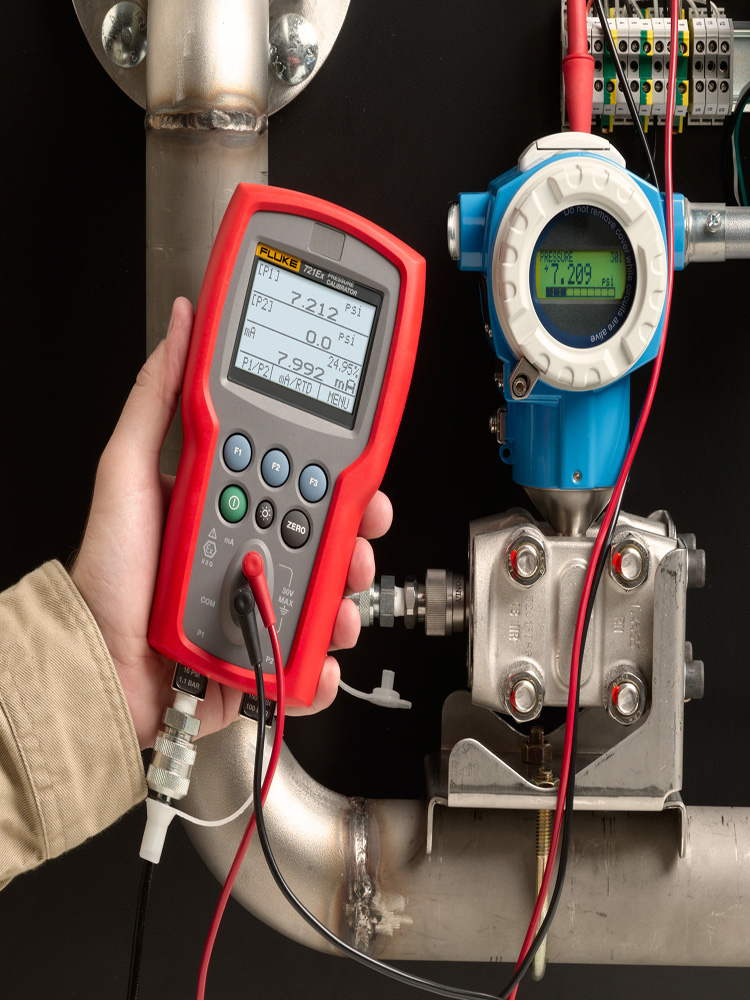

상거래용 압력 교정 및 온도 측정

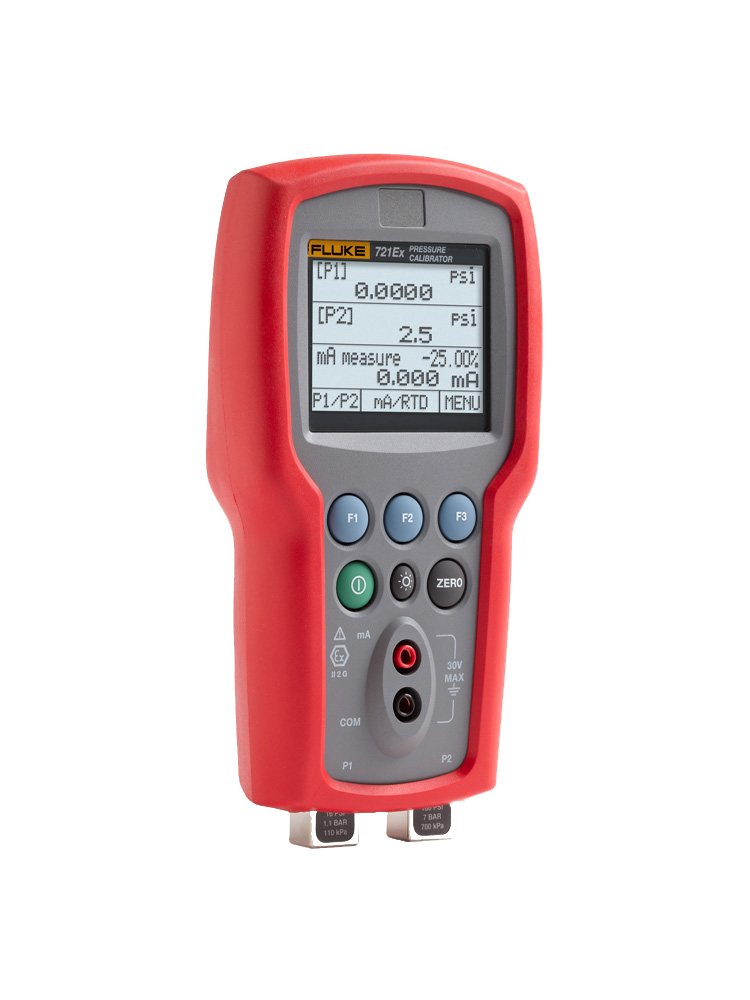

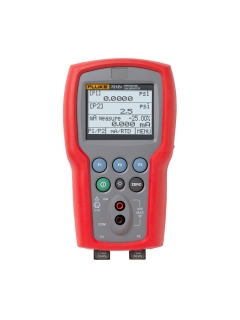

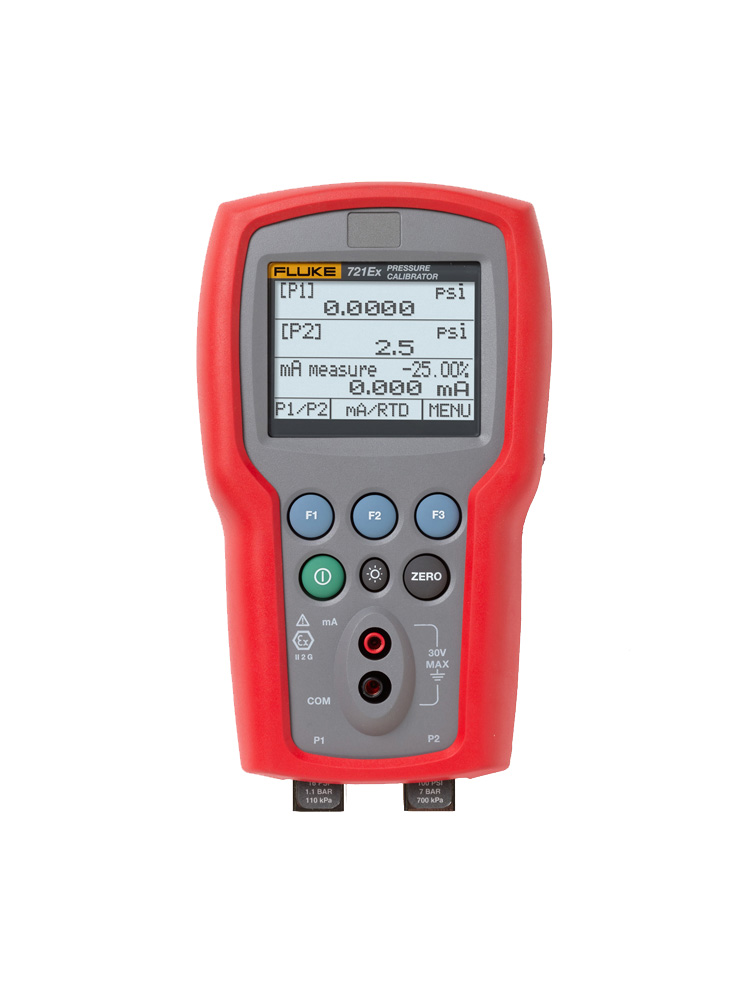

Fluke 721Ex 정밀 압력 교정기는 폭발 위험이 있는 환경의 가스 상거래에 이상적인 도구로, 절연 압력 센서가 2개 장착되어 있어 정압과 차압을 하나의 도구로 동시에 측정할 수 있습니다.
제품 사양
| 사양(1년) | |||
| Fluke-721Ex-1601 | 저압력 센서 | ||
| 범위 | 분해능 | 정확도 | |
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar-1.1bar | 0.0001bar | ||
| 고압력 센서 | |||
| -12psi~+100psi, | 0.01psi, | 풀 스케일의 0.025% | |
| -0.83bar~6.9bar | 0.0001bar | ||
| Fluke-721Ex-1603 | 저압력 센서 | ||
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar-1.1bar | 0.0001bar | ||
| 고압력 센서 | |||
| -12psi~+300psi, | 0.01psi, | 풀 스케일의 0.025% | |
| -0.83bar~20bar | 0.001bar | ||
| Fluke-721Ex-1605 | 저압력 센서 | ||
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar-1.1bar | 0.0001bar | ||
| 고압력 센서 | |||
| -12psi~+500psi, | 0.01psi, | 풀 스케일의 0.025% | |
| -0.83bar~34.5bar | 0.001bar | ||
| Fluke-721Ex-1610 | 저압력 센서 | ||
| 0psi~+1000psi, | 0.1psi, | 풀 스케일의 0.025% | |
| 0.00bar~69bar | 0.001bar | ||
| 고압력 센서 | |||
| -12psi~+500psi, | 0.01psi, | 풀 스케일의 0.025% | |
| -0.83bar~34.5bar | 0.001bar | ||
| Fluke-721Ex-1615 | 저압력 센서 | ||
| 범위 | 분해능 | 정확도 | |
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar-1.1bar | 0.0001bar | ||
| 고압력 센서 | |||
| 0psi~+1500psi, | 0.1psi, | 풀 스케일의 0.025% | |
| 0.00bar~103.4bar | 0.001bar | ||
| Fluke-721Ex-1630 | 저압력 센서 | ||
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar-1.1bar | 0.0001bar | ||
| 고압력 센서 | |||
| 0psi~+3000psi, | 0.1psi, | 풀 스케일의 0.025% | |
| 0.00bar~200bar | 0.01bar | ||
| Fluke-721Ex-1650 | 저압력 센서 | ||
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar-1.1bar | 0.0001bar | ||
| 고압력 센서 | |||
| 0psi~+5000psi, | 0.1psi, | 전체 스케일의 0.035% | |
| 0.00bar~345bar | 0.01bar | ||
| Fluke-721Ex-3601 | 저압력 센서 | ||
| 범위 | 분해능 | 정확도 | |
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar~2.48bar | 0.0001bar | ||
| 고압력 센서 | |||
| -12~+100psi, | 0.01psi, | 풀 스케일의 0.025% | |
| -0.83bar~6.9bar | 0.0001bar | ||
| Fluke-721Ex-3603 | 저압력 센서 | ||
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar~2.48bar | 0.0001bar | ||
| 고압력 센서 | |||
| -12psi~+300psi, | 0.01psi, | 풀 스케일의 0.025% | |
| -0.83bar~20bar | 0.001bar | ||
| Fluke-721Ex-3605 | 저압력 센서 | ||
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar~2.48bar | 0.0001bar | ||
| 고압력 센서 | |||
| -12psi~+500psi, | 0.01psi, | 풀 스케일의 0.025% | |
| -0.83bar~34.5bar | 0.001bar | ||
| Fluke-721Ex-3610 | 저압력 센서 | ||
| 범위 | 분해능 | 정확도 | |
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar~2.48bar | 0.0001bar | ||
| 고압력 센서 | |||
| 0psi~+1000psi, | 0.1psi, | 풀 스케일의 0.025% | |
| 0.00bar~69bar | 0.001bar | ||
| Fluke-721Ex-3615 | 저압력 센서 | ||
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar~2.48bar | 0.0001bar | ||
| 고압력 센서 | |||
| 0psi~+1500psi, | 0.1psi, | 풀 스케일의 0.025% | |
| 0.00bar~103.4bar | 0.01bar | ||
| Fluke-721Ex-3630 | 저압력 센서 | ||
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar~2.48bar | 0.0001bar | ||
| 고압력 센서 | |||
| 0psi~+3000psi, | 0.1psi, | 풀 스케일의 0.025% | |
| 0.00bar~200bar | 0.01bar | ||
| Fluke-721Ex-3650 | 저압력 센서 | ||
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% | |
| -0.97bar~2.48bar | 0.0001bar | ||
| 고압력 센서 | |||
| 0psi~+5000psi, | 0.1psi, | 전체 스케일의 0.035% | |
| 0.00bar~345bar | 0.01bar | ||
| 일반 사양 | |||
| 장비 설정 호출 | 가장 최근에 사용한 전원의 설정 | ||
| 환경 | 작동 온도 -10°C - +45 °C | ||
| 보관 온도(배터리 제외) | |||
| 고도 | 2,000m | ||
| IP 등급 | IP-40 | ||
| 전원 요구 사항 | 6.0V DC | ||
| 배터리 수명 | 35시간 이상(일반 사용 시) | ||
| 배터리 요구 사항 | 표준 AA 배터리 셀 4개 | ||
| 치수(높이x너비x길이) | 20 x 11 x 5.8cm(7.9 x 4.3 x 2.3인치) | ||
| 무게 | 03539kg(1lb 3oz) | ||
| 커넥터/포트 압력 | 2개(1/8인치 NPT, 700P 시리즈 압력 모듈, RTD 프로브) | ||
| 전기 및 온도 측정(1년) | |||
| 기능 | 범위 | 분해능 | 정확도 |
| mA 측정 | 0~24mA | 0.001mA | 판독값의 ±0.015% |
| ±0.002mA | |||
| 온도의 영향 | |||
| 15°C~35°C의 온도에서 모든 기능의 정밀도는 전혀 영향을 받지 않음 | |||
| 15°C~35°C를 벗어난 온도에서 ±0.002% F.S./°C 추가 | |||
| 사용되는 공학 압력 단위 | |||
| psi, bar, mbar, kPa, kgcm2, cmH2O @4°C, cmH2O @20°C, mH2O @4°C, mH2O @20°C, inH2O @4°C, inH2O @20°C, inH2O @60°F, mmHg @0°C, inHg @0°C, ftH2O @4°C, ftH2O @20°C, ftH2O @60°F | |||
| 사용되는 공학 압력 단위 | |||
| ATEX | Ex ia IIB T3 Gb(Ta= -10°C ~ +45°C) | ||
| KEMA 10 ATEX 0168X | |||
| IECEx | Ex ia IIB T3 Gb(Ta= -10°C ~ +45°C) | ||
| II 2 G IECEx CSA 10.0013X | |||
