MEASUREMENT

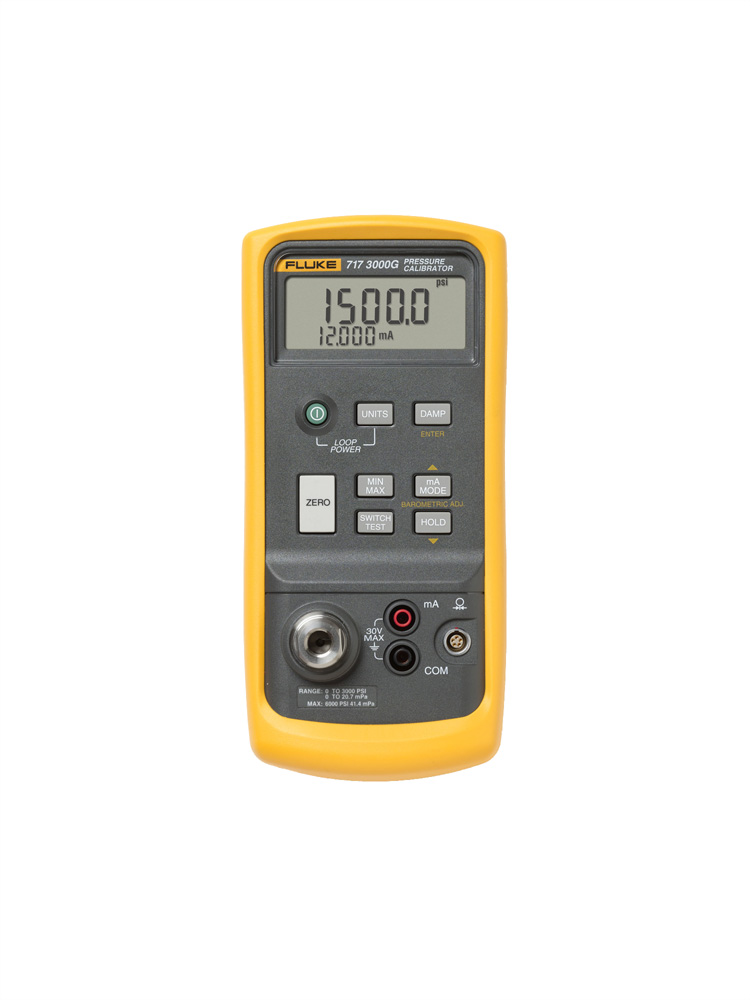

Fluke 717 시리즈 압력 교정기
  • 제품명717 시리즈 압력 교정기
  • 제조사FLUKE
  • 모델717
제품정보

주요 기능

ㆍ최대 5000PSI/345bar의 내부 센서를 통해 0.05%의 전체 스케일로 압력 측정(5000G 모델)

ㆍ24V 루프 전원을 공급하는 동안 0.015%의 정확도 및 0.001mA의 분해능으로 mA 측정

ㆍ29개의 Fluke 700Pxx 모듈 중 하나를 사용하여 최대 10,000psi/700bar의 압력 측정

ㆍ1/8 NPT 암 압력 이음쇠

ㆍ비부식성 기체 및 액체와 호환

ㆍ11가지 공학 단위 선택

ㆍ영점, 최소, 최대 및 대기 기능

ㆍ압력과 전류를 동시에 측정하여 P/I 기기 교정

ㆍ압력 스위치의 설정, 재설정 및 데드 밴드 값을 캡처하는 압력 스위치 테스트

ㆍ빠른 통과/실패 결정을 위해 mA 측정 오류율(%) 계산

ㆍ긴 배터리 수명

ㆍ테스트 리드 보관 공간이 있는 외부 케이스

ㆍToolpack 자석 걸이 시스템과 호환

ㆍ새로운 스위치 테스트



Fluke 717 압력 교정기는 뛰어난 성능, 내구성 및 안정성을 제공합니다.

이 교정기는 가볍고 컴팩트하며 운반하기 쉽습니다.

다기능 Fluke 740 시리즈 문서화 공정 교정기와 유사하게 푸시 버튼 인터페이스가 있어 사용하기 쉽습니다.

EMI에 영향을 받지 않고 방진 및 튐 방지 성능을 갖추고 있으며 분리형 배터리 도어가 있어 배터리를 빠르게 교체할 수 있습니다.


최대 5000psi/345bar의 압력을 측정하는 9가지 모델로 제공되며,

Fluke 700Pxx 차압, 게이지 압력 및 절대압과 호환되어 향상된 기능을 제공합니다.





측정 정확도

717 시리즈
압력압력 측정(내부 센서)
정확도0.05% 전체 스케일
기능영점, 최소, 최대, 대기, 댐핑
 가스/액체(비부식성) 참조
Fluke 717 1G
범위-1~1psi(-68.9mbar~68.9mbar, -83~6.89kPa)
해상도0.0001psi, 0.001mbar, 0.0001kPa
과압5 X 전체 스케일
Fluke 717 30G
범위-12~30psi(-850mbar~2bar, -83~206.84kPa)
해상도0.001psi, 0.1mbar, 0.01kPa
과압2 X 전체 스케일
Fluke 717 100G
범위-12~100psi(-850mbar~7bar, -83~689.48kPa)
해상도0.01psi, 0.1mbar, 0.01kPa
과압2 X 전체 스케일
Fluke 717 300G
범위-12~300psi(-850mbar~20bar, -83~2068.42kPa)
해상도0.01psi, 1mbar, 0.1kPa
과압375psi(25bar)
Fluke 717 500G
범위0~500psi(0mbar~34.7bar, 0~3447.38kPa)
해상도0.01psi, 1mbar, 0.1kPa
과압2 X 전체 스케일
Fluke 717 1000G
범위0~1000psi(0mbar~69bar, 0~6894.76kPa)
해상도0.1psi, 1mbar, 0.1kPa
과압2 X 전체 스케일
Fluke 717 1500G
범위0~1500PSI(0mbar~103.4bar, 0~10342kPa)
해상도0.1psi, 0.01mbar, 1kPa
과압2 X 전체 스케일
Fluke 717 3000G
범위0~3000psi(0~207bar, 0~20684.27kPa)
해상도0.1psi, 0.01bar, 1kPa
과압2 X 전체 스케일
Fluke 717 5000G
범위0~5000psi(0~345bar, 0~34474kPa)
해상도0.1psi, 0.01bar, 1kPa
과압2 X 전체 스케일
압력 모듈이 있는 Fluke 717 시리즈
압력 측정(압력 모듈 커넥터를 사용하여 옵션 압력 모듈 사용)
범위29개의 압력 모듈, 0~1inH20~10,000psi, 2.5mbar~700bar 범위.
압력 모듈 사양에 따른 과압
해상도압력 모듈 사양에 따름
정확도압력 모듈 사양에 따름
기능영점, 최소, 최대, 대기, 댐핑
전류범위0~24mA(-25%~125%)
해상도0.001mA
정확도0.015% + 2 카운트
사양
루프 파워범위24 V DC
정확도±10%
 드라이브, 20mA, 6.8 V 초과 배터리의 경우 1000Ω,
5.8~6.8V 배터리의 경우 700Ω
디스플레이선명한 5자리 LCD
환경적 사양
작동 온도-10 °C~55 °C
보관 온도-40°C-60°C
습도(비응축)95%(10°C~30°C)
75%(30°C~40°C)
45%(40°C~50°C)
35%(50 °C~55 °C)
작동 고도최대 3,000M
안전 사양
안전CSA C22.2 No. 1010.11992
기계 및 일반 사양
크기(길이 x 너비 x 높이)201 x 98 x 52 mm(7.93 x 3.86 x 2.06 인치)
중량22온스(외부 케이스 포함 약 600G)
보증3년
충격 및 진동임의, 2G, 5~500Hz
1 m 낙하 테스트
배터리 유형ANSI/NEDA 1604A 또는 IEC 6LR619V 9 V 알카라인 배터리 1개
