MEASUREMENT

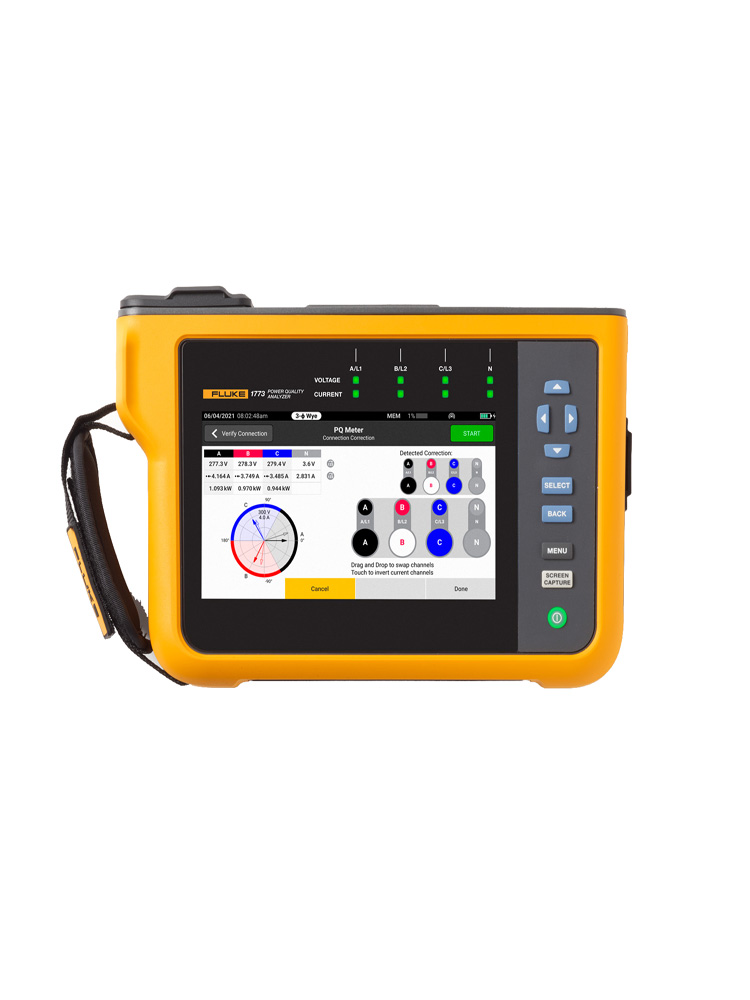

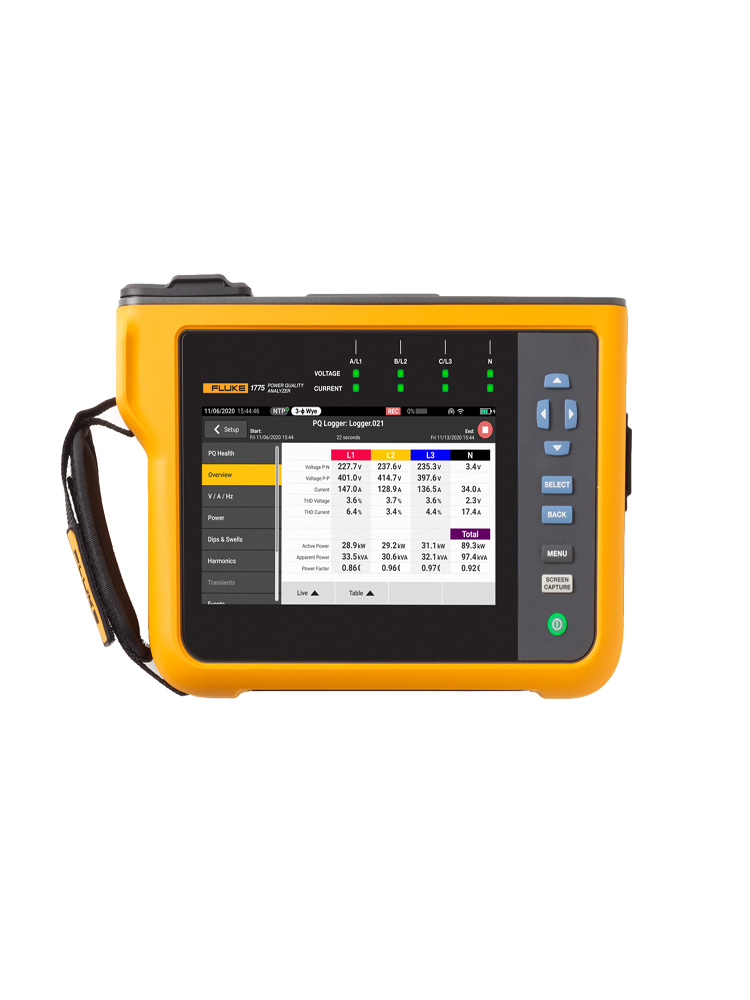

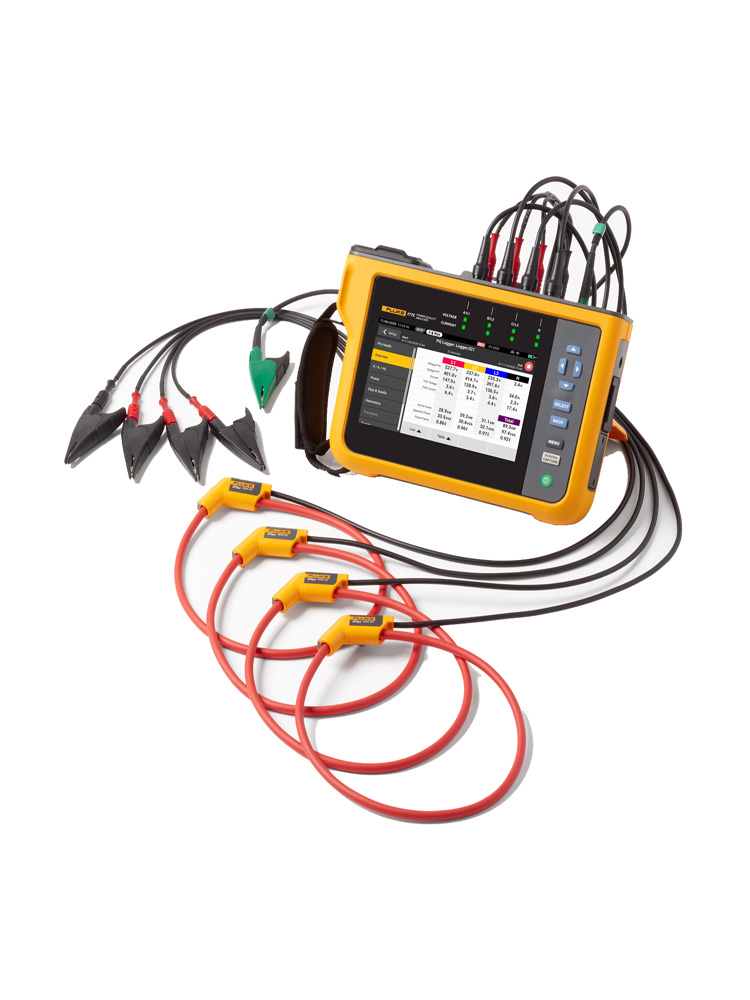

- 제품명Fluke 1770 시리즈 3상 전력 품질 분석기
- 제조사FLUKE
- 모델1773/1775/1777
주요 기능
ㆍ전력 및 전력 품질 매개변수를 자동으로 측정
ㆍ전원 품질 상태를 한 눈에 파악할 수 있어 빠른 문제 해결 가능
ㆍV/A/Hz, 전력, 급강하, 급상승 및 고조파 데이터를 쉽게 파악
ㆍ최대 8kV의 고속 과도 현상을 캡처
ㆍ외부 전원 없이 측정 회로에서 직접 전원 공급

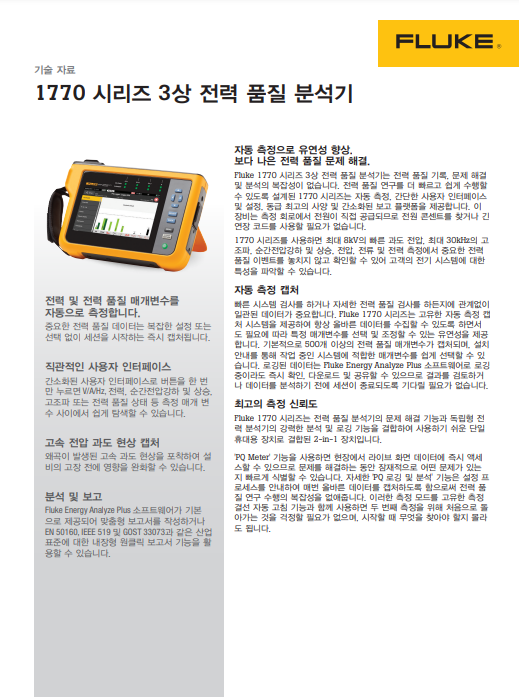

제품 개요
자동 측정 유연성 향상. 보다 나은 전력 품질 문제 해결.
Fluke 1770 시리즈 3상 전력 품질 분석기는 전력 품질 기록, 문제 해결 및 분석의 복잡성이 없습니다.
전력 품질 연구를 더 빠르고 쉽게 수행할 수 있도록 설계된 1770 시리즈는 자동 측정, 간단한 사용자 인터페이스 및 설정, 동급 최고의 사양 및 간소화된 보고 플랫폼을 제공합니다.
이 장비는 측정 회로에서 전원이 직접 공급되므로 전원 콘센트를 찾거나 긴 연장 코드를 사용할 필요가 없습니다.

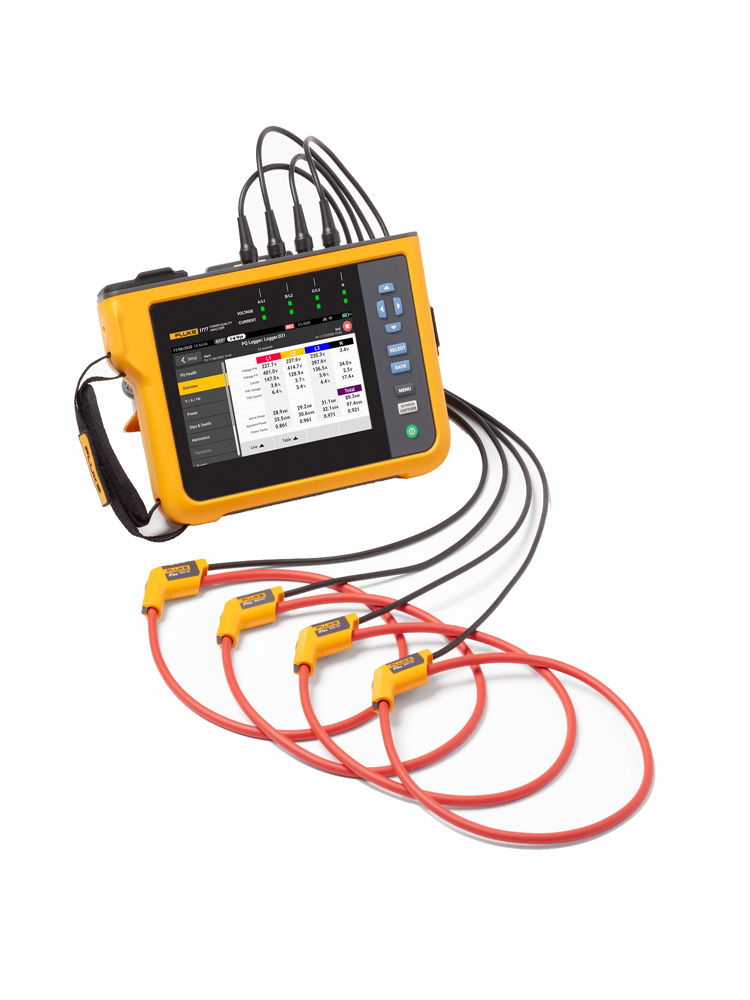

1770 시리즈를 사용하면 최대 8kV의 빠른 과도 전압, 최대 30kHz의 고조파, 전압 급강하 및 급상승, 전압, 전류 및 전력 측정에서 중요한 전력 품질 이벤트를 놓치지 않고 확인할 수 있어 고객의 전기 시스템에 대한 특성을 파악할 수 있습니다.
자동 측정 캡처
빠른 시스템 검사를 하거나 자세한 전력 품질 검사를 하든지에 관계없이 일관된 데이터가 중요합니다.
Fluke 1770 시리즈는 고유한 자동 측정 캡처 시스템을 제공하여 항상 올바른 데이터를 수집할 수 있도록 하면서도 필요에 따라 특정 매개변수를 선택 및 조정할 수 있는 유연성을 제공합니다.
기본적으로 500개 이상의 전력 품질 매개변수가 캡처되며, 설치 안내를 통해 작업 중인 시스템에 적합한 매개변수를 쉽게 선택할 수 있습니다.
로깅된 데이터는 Fluke Energy Analyze Plus 소프트웨어로 즉시 확인, 다운로드 및 공유할 수 있으므로 결과를 검토하거나 데이터를 분석하기 전에 세션이 종료되도록 기다릴 필요가 없습니다.
최고의 측정 신뢰도
Fluke 1770 Series는 전력 품질 계측기의 문제 해결 기능과 독립형 전력 품질 분석기의 강력한 분석 및 로깅 기능을 결합하여 사용하기 쉬운 단일 휴대용 장치로 결합된 2-in-1 장치입니다.

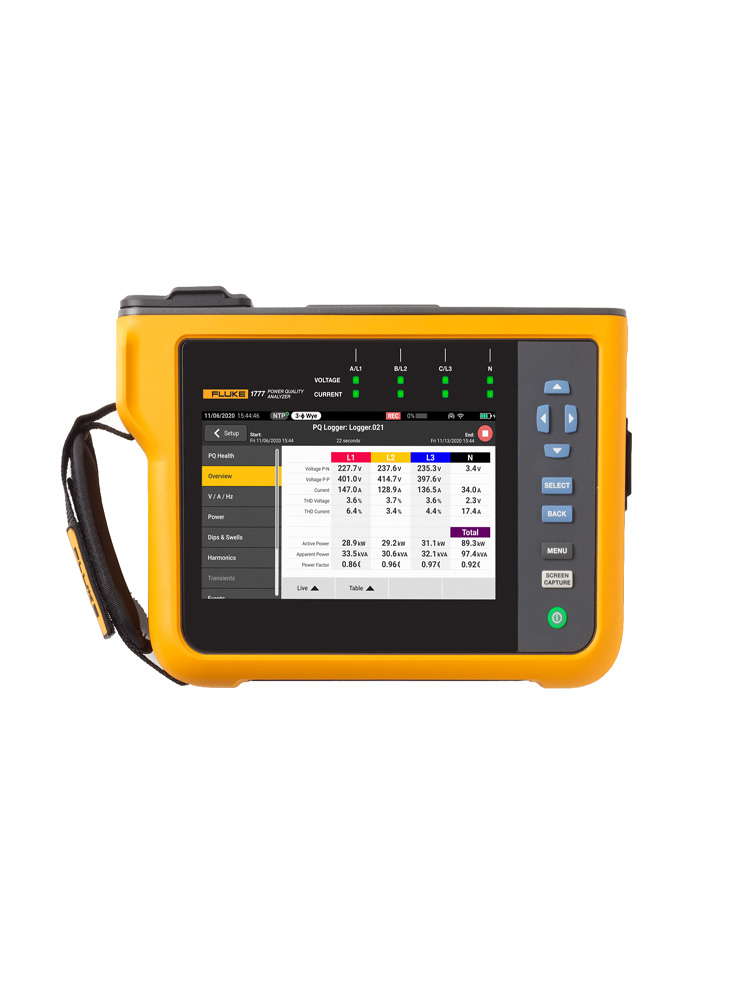

'PQ Meter' 기능을 사용하면 현장에서 라이브 화면 데이터에 즉시 액세스할 수 있으므로 문제를 해결하는 동안 잠재적으로 어떤 문제가 있는지 빠르게 식별할 수 있습니다.
자세한 'PQ 로깅 및 분석' 기능은 설정 프로세스를 안내하여 매번 올바른 데이터를 캡처하도록 함으로써 전력 품질 연구 수행의 복잡성을 없애줍니다.

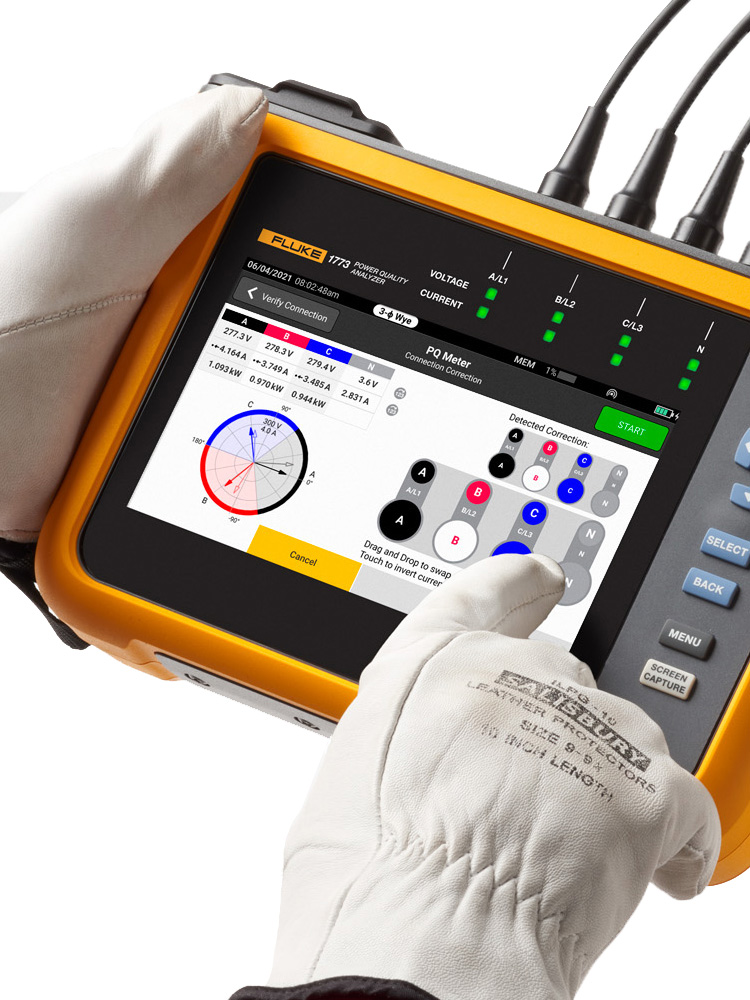

이러한 측정 모드를 고유한 측정 결선 자동 고침 기능과 함께 사용하면 두 번째 측정을 위해 처음으로 돌아가는 것을 걱정할 필요가 없으며, 시작할 때 무엇을 찾아야 할지 몰라도 됩니다.

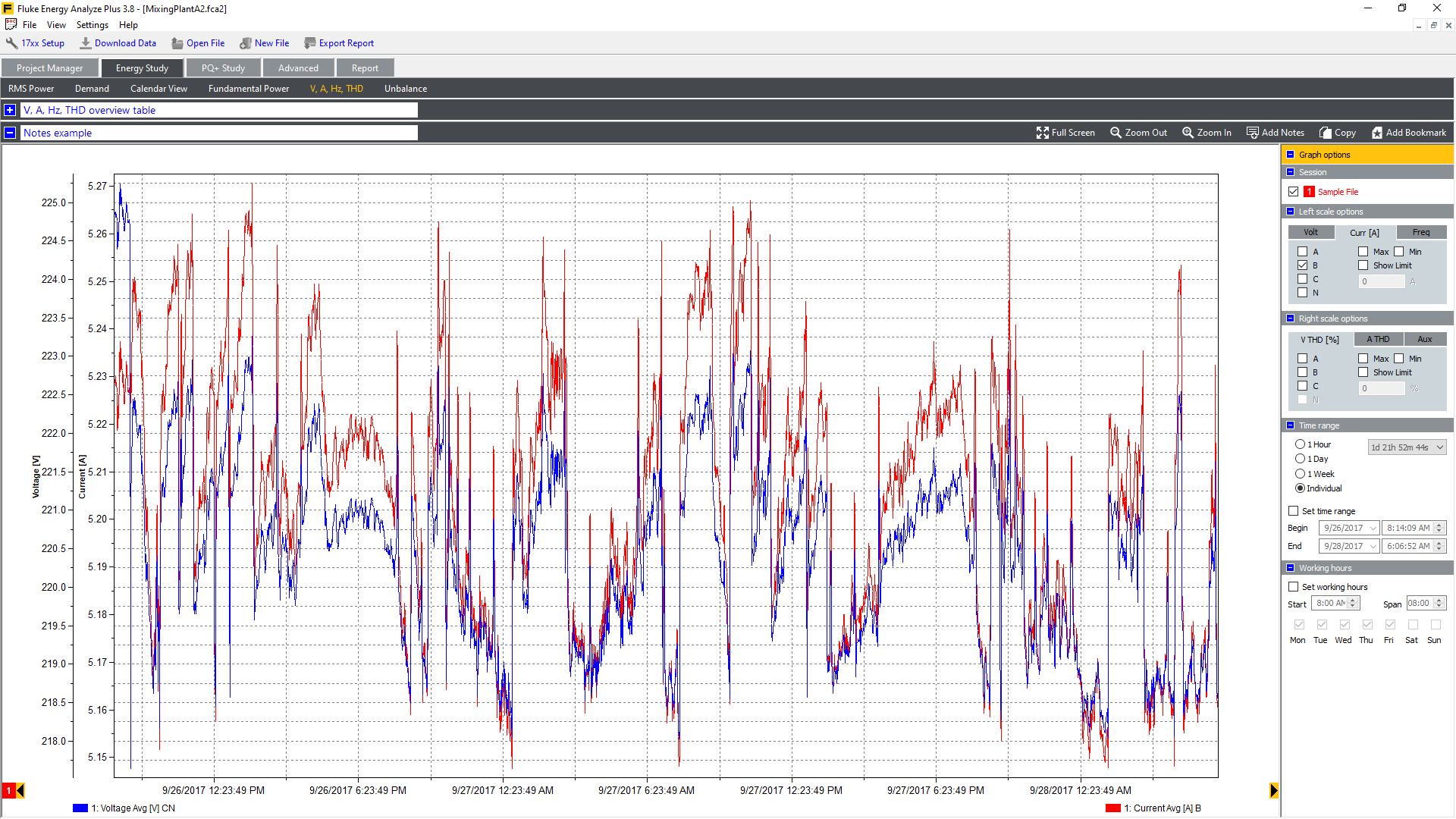

보고서를 쉽게 작성할 수 있는 강력한 분석 소프트웨어
Fluke 1770 시리즈 전력 품질 분석기에서는 다른 다목적 애플리케이션 소프트웨어에 있는 번거로움을 없애기 위해 설계된 강력한 Fluke Energy Analyze Plus 소프트웨어가 기본으로 제공됩니다.
Energy Analyze Plus는 장기적인 교육을 받지 않아도 즉시 전력 품질 데이터를 평가하는 데 도움이 됩니다.
Energy Analyze Plus를 사용하면 전력 품질 및 에너지 데이터의 다운로드, 분석, 추적 및 보고가 그 어느 때보다 쉬워집니다.
결과를 업계 표준을 기준으로 과거 수치 및 벤치마크와 비교하고, 측정된 데이터를 현지 조건과 비교하고,
데이터가 계속 수집되고 있는 경우에도 시설 전체에서 어떤 일이 일어나고 있는지 보다 완벽하게 파악할 수 있습니다.
Energy Analyze Plus는 Fluke 1730, 1740, 1770 시리즈 에너지 로거 및 전력 품질 분석기에 대한 통합 지원을 제공합니다.
ㆍ'워크숍 내' 및 '현장 내' 설정과 PC 애플리케이션 소프트웨어를 통한 다운로드
ㆍUSB 메모리 스틱, WiFi, LTE, 유선 이더넷 또는 USB 케이블을 사용한 간단한 데이터 다운로드
ㆍ자동 보고서 기능을 통해 에너지 소비 및 전력 품질 상태의 모든 측정 세부 사항을 분석할 수 있습니다.
ㆍ원터치 보고 기능은 EN 50160, IEEE 519, GOST 33073 IEC 61000-2-2 또는 PQDIF의 데이터 내보내기,
NeQual 호환 포맷 또는 타사 소프트웨어 사용을 위한 CSV와 같은 표준을 따르는 표준화된 보고서를 생성합니다.
ㆍ사용자들은 고급 분석을 통해 사용 가능한 로깅 매개 변수를 선택하고 고급 데이터 상관 관계를 위한 고도의 사용자 지정 측정 보기를 만들 수 있습니다.

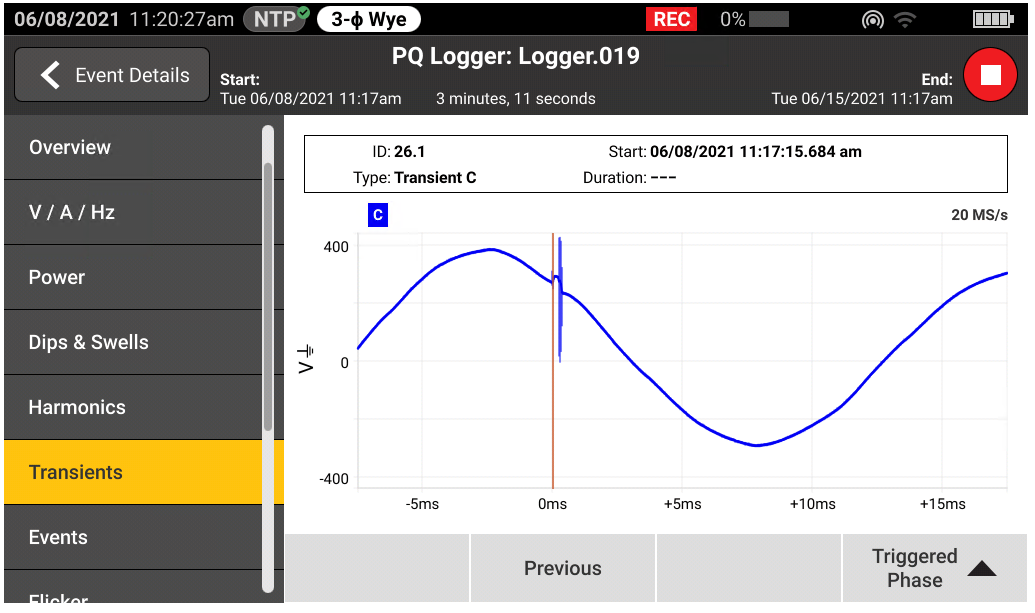

고속 전압 과도 현상 캡처
과도 현상은 매일 정상적인 시스템에 부정적인 영향을 미칩니다. 이러한 부정적인 영향으로 고객의 장비가 손상될 가능성은 과소 평가할 수 없습니다.
시스템에 간헐적 또는 주기적인 과도 현상이 발생하는 경우, 결과는 치명적일 수 있으며 절연 장애에서부터 전체 장비 고장에 이르는 다양한 문제를 일으킬 수 있습니다.
Fluke 1775와 Fluke 1777에는 고급 과도 현상 캡처 기술이 통합되어 있어 고속 전압 과도 현상을 명확하게 식별할 수 있으므로 필요한 데이터를 얻을 수 있습니다.
Fluke 1775 전력 품질 분석기는 1MHz의 샘플링 기능을 통해 빠른 과도 현상을 캡처하는 반면, Fluke 1777 전력 품질 분석기는 20MHz 샘플링 기능을 통해 가장 빠른 과도 현상을 세밀하게 캡처합니다.
기존 산업 시스템에서부터 신재생 에너지 시스템 및 전기차에 이르기까지, 당사는 고객이 원하는 모든 것을 제공합니다.
Fluke 1770 시리즈는 어떠한 측정 환경에서도 안전하고 쉽게 사용할 수 있도록 설계되었습니다.
1770 시리즈를 사용하면 고속 파형, 고속 과도 현상, 더 높은 고조파를 비롯한 다양한 전력 품질 변수를 캡처할 수 있으며, 이 모든 것을 대형 고해상도 디스플레이에서 즉시 볼 수 있습니다.
동급 최고의 CAT IV 600V/CAT III 1000V 과전압 등급을 받은 이 분석기는 인입구 또는 다운스트림에서 사용할 수 있으며, AC 및 DC 입력을 측정하고 고조파를 최대 30kHz까지 측정할 수 있습니다.
1770 시리즈를 사용하면 작업에 관계없이 보다 나은 정비 결정을 내리는 데 필요한 데이터를 캡처할 수 있습니다.
| 응용 분야 | 1773 | 1775 | 1777 |
| 에너지 조사 및 부하 테스트 | • | • | • |
| 고조파 조사 | • | • | • |
| 불필요한 회로 차단기의 트립 | • | • | |
| 전력 유틸리티 전력 품질 조사 | • | • | |
| 과도 현상으로 인한 장비 고장 발견 | • | • |
국제 표준 준수
Fluke 1770 시리즈는 IEC 61000-4-30 ClassA Edition 3을 준수하는 패키지인 Fluke 전력 품질 분석기에서 기대할 수 있는 최고 수준의 정확도를 제공합니다.
또한 1770 시리즈는 EN 50160 및 IEEE 519를 준수하기 위해 ClassA Edition 4의 향후 요구 사항을 충족하도록 설계되었으므로, 지금 당장 미래의 측정 요구 사항을 해결할 준비를 갖출 수 있습니다.
원하는 위치, 시간 및 방식으로 작업할 수 있습니다
단 하루도 현장의 상황은 동일하지 않습니다. 고객에게는 어디를 가든지 필요할 때 필요한 작업을 수행할 수 있는 전력 품질 분석기가 필요합니다.

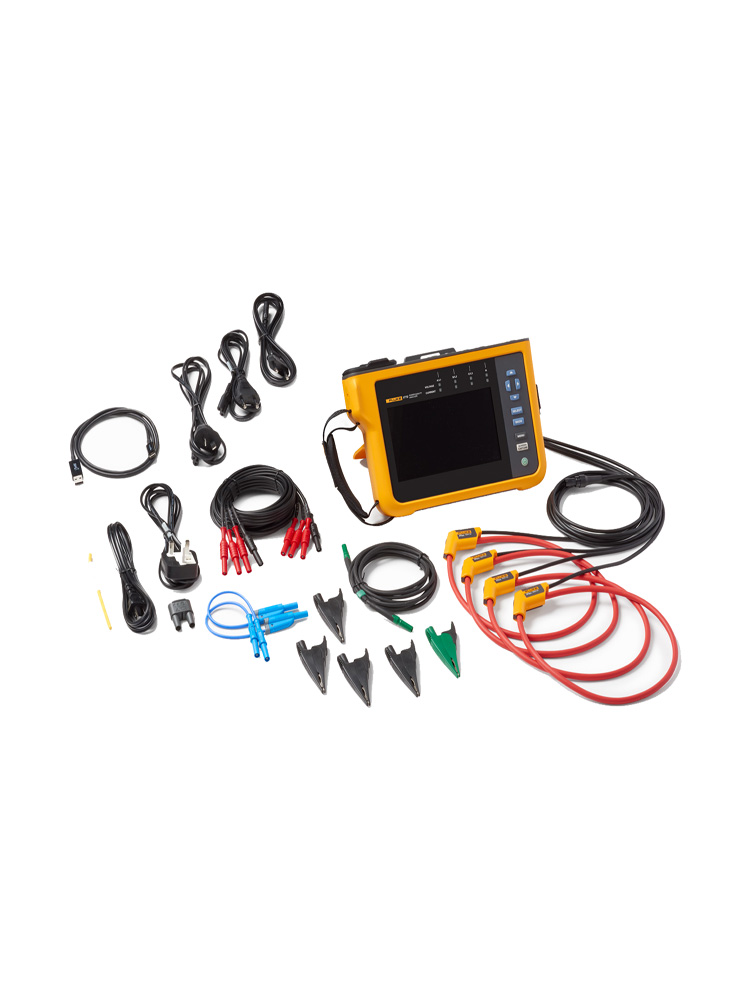

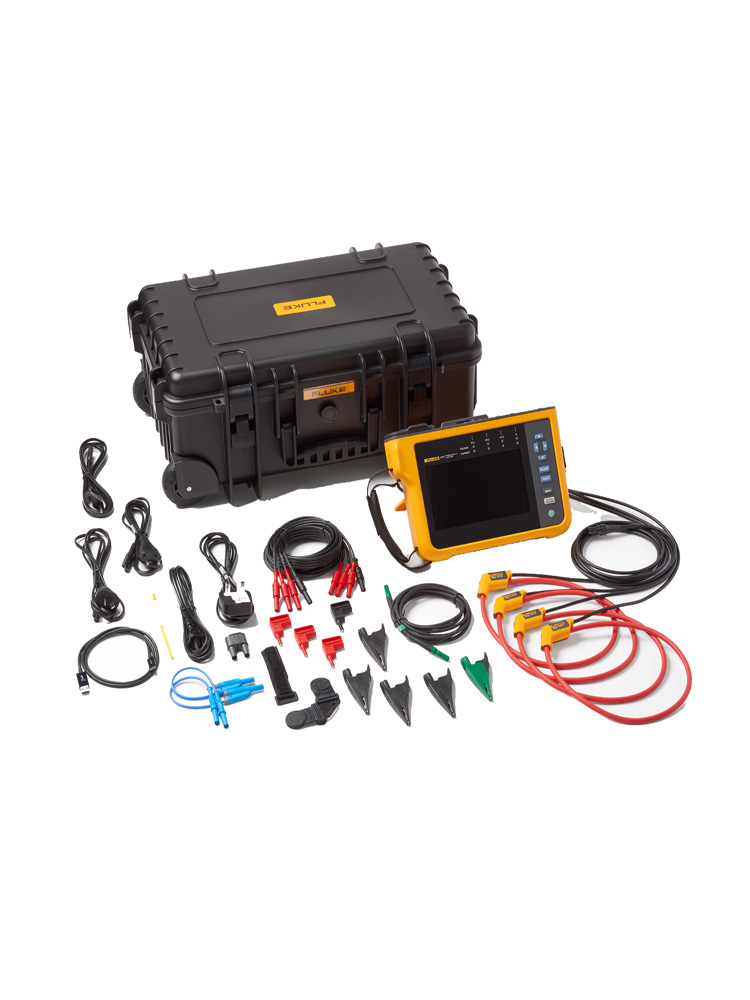

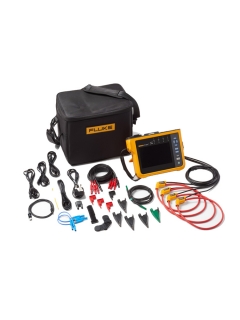

Fluke 1770 시리즈는 다양한 부속품과 내장 기능을 갖추고 있어 작업을 보다 쉽게 수행할 수 있습니다.
슬림한 인체공학적 디자인과 통합 핸드 스트랩으로 손으로 잡기 쉬우며, 함께 제공된 걸이용 키트를 사용하면 분석기를 캐비닛 안에 쉽게 고정할 수 있습니다.
내장된 내부 전원 공급 장치를 통해 측정된 회로에서 장치로 직접 전원을 공급할 수 있으며, 90분 용량의 배터리를 사용하면 실시간 시스템에 연결되어 있지 않아도 데이터에 액세스하고 검토할 수 있습니다.
요구 사항에 따라 USB C, USB A, 이더넷, WiFi, 셀룰러 네트워크 지원 옵션을 사용하여 데이터를 빠르고 쉽게 PC로 전송할 수 있습니다.
실내에서 GPS 신호 증폭을 위해 내부 GPS 모듈과 이중 절연 외부 안테나 케이블(옵션)을 사용하면 데이터를 쉽게 동기화하여 보다 정확한 문제 해결 및 분석을 수행할 수 있습니다.

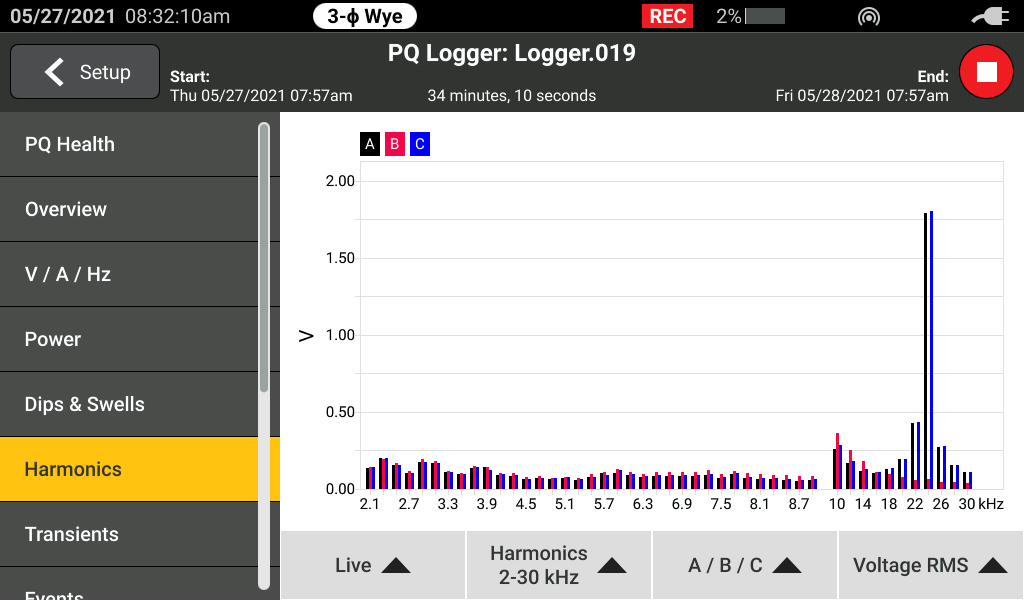

전류 고조파 한계치 계산
Fluke 1770 시리즈 전력 품질 분석기에서 데이터를 다운로드할 때 포함된 Energy Analyze Plus 소프트웨어 패키지는를 사용하면
측정된 전압과 전류 고조파 통계 데이터를 EN 50160 또는 IEEE 519와 같은 다른 표준과 비교하여 규정 준수 한계치를 초과하는지 확인할 수 있습니다.
이 강력한 예방적 유지보수 기능을 통해 전압에 왜곡이 일어나기 전에
전류 고조파를 관찰하여 예상치 못한 장애 또는 비준수 상황을 예방하고 시스템 가동 시간을 늘릴 수 있습니다.
인버터 기반 부하와 설비가 확산됨에 따라 안정적인 전력 품질을 보장하고 시스템 가동 중지 시간을 방지하기 위해
전류 고조파 상태를 계속 점검하는 것이 점점 더 중요해지고 있습니다.
| 입력 전압 | |
| 입력 수 | 4개의 입력, 3상 및 PE에 참조된 중성(5개의 커넥터) |
| 측정 범주 | 1000V CAT III / 600V CAT IV |
| 최대 입력 전압 | 1000V rms/1000V dc(1700Vpk) |
| 공칭 전압 범위 | Wye 및 단상: 가변(50V – 1000V) |
| 델타: 가변(100V – 1000V) | |
| 공칭 전압(VDIN) 100V – 690V에 대한 IEC 61000-4-30 ClassA 준수 | |
| 입력 임피던스 | P-P와 P-N 간 10MΩ, P-PE와 N-PE 간 5MΩ |
| 대역폭 | PQ 측정 시 DC에서 30kHz까지, 과도 전류 제외 |
| 분해능 | 24비트 동기 샘플링 |
| 샘플링 주파수 | 50/60Hz에서 80kS/s |
| 배율 | 1:1, 센서 종류에 따라 가변가능 |
| 과도 전압 | |
| 측정 범위 | ±8kV |
| 샘플링 속도 | 1775: 1MS/s |
| 1777: 1MS/s, 20MS/s | |
| 대역폭 | DC ~ 1 MHz |
| 트리거 | 조정 가능 트리거 레벨 1.5 kHz를 초과 하는 고주파 성분에 대한 트리거 |
| 분해능 | 14비트 동기 샘플링 |
| 전류 입력 | ||
| 입력 수 | 4개 입력 3상 및 중성, 연결된 센서에 맞춰 자동으로 범위 선택 | |
| 범위 | AC | i17XX-FLEX1500 12 사용 시 1A~1500A |
| i17XX-FLEX1500 24 사용 시 1A~1500A | ||
| i17XX-FLEX3000 24 사용 시 3A~3000A | ||
| i17XX-FLEX6000 36 사용 시 6A~6000A | ||
| 클램프 i40s-EL 사용 시 40mA~40A | ||
| 클램프 i400s-EL 사용 시 4A~400A | ||
| DC | 80i-2010-EL 클램프 사용 시 20A~2000A | |
| 대역폭 | DC - 30 kHz | |
| 분해능 | 24비트 동기 샘플링 | |
| 샘플링 주파수 | 50/60Hz에서 80kS/s | |
| 배율 | 1:1, 가변 | |
| 입력 전압 | 클램프: 50mV/500mV rms; CF 2.8 | |
| Rogowski 코일: 50Hz에서 15mV/150mV rms, 60Hz에서 18mV/180mV rms; CF 4 | ||
| (전체 공칭 프로브 범위) | ||
| 입력 임피던스 | 11 kΩ | |
| Aux 입력 | |
| 17xx-AUX 어댑터와 유선 연결 | |
| 입력 수 | 2 |
| 입력 범위 | 직접: 0V DC ~ ±10V DC |
| 0V ~ 1000V DC | |
| 입력 임피던스 | 직접: 2.92 MΩ |
| 배율 | 형식: mx + b(게인 및 오프셋) 사용자 구성 가능 |
| 표시되는 단위 | 사용자 구성 가능(최대 8자, 예:°C, psi 또는 m/s) |
| 데이터 획득 전압 및 전류 | |
| 입력 기본 주파수 | DC, 50/60Hz ±15%(42.5Hz … 57.5Hz, 51Hz … 69Hz) |
| 토폴로지 | 1-φ, 1-φ IT, 분상, 3-φ 델타, 3-φ 와이 IT, 3-φ 아론/블론델(2요소 델타), 3-φ 델타 오픈 레그, 3-φ 하이 레그 델타 |
| 데이터 저장 | Fluke 1773/1775: 8GB 내부(microSD 카드로 확장 가능) |
| Fluke 1777: 32GB microSD 카드(설치됨) | |
| 메모리 크기 | 8주, 1분 간격, 100개 이벤트 설정 시 일반 로깅 세션 10개 저장. |
| 가능한 로깅 세션 및 로깅 기간은 사용자의 요구 사항에 따라 달라집니다. | |
| 실시간 정확도 | 내부: 3ppm(0.26초/일, 매월 8초) |
| NTP(인터넷 시간): 인터넷 대기 시간에 따라 일반적으로 UTC에 대해 절대 0.1초 미만 | |
| GPS: UTC에 대해 절대 1ms 미만 | |
| 추세 간격 | |
| 측정되는 매개변수 | 사용자 매뉴얼 참조 |
| 추세 간격 | 사용자가 선택 가능: 1초, 3초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분 |
| 평균 간격 최소/최대값 | 전압, 전류: ½ 주기 RMS(50Hz에서 20ms, 60Hz에서 16.7ms) |
| 보조 전력: 200ms | |
| 총 고조파 왜곡 | 전압 및 전류의 THD를 50개의 고조파에 대해 계산 |
| 전력 품질 측정 | ||
| 측정되는 매개변수 | 운영자 매뉴얼 참조 | |
| 고조파 | h0… h50 | |
| 전압, 전류 및 전력에 대한 % 기본파와 RMS | ||
| 최대 h11의 전압 및 전류에 대한 위상 각도 | ||
| 상호 고조파 | ih0… ih50 | |
| 전압 및 전류에 대한 % 기본파와 RMS | ||
| 초고조파 | 2–9kHz, 200Hz 빈이 있는 경우 | |
| 9–30kHz, 2kHz 빈이 있는 경우 | ||
| 전압 및 전류에 대한 RMS | ||
| 고조파 측정 방법 | IEC 61000-4-7에 따른 그룹화, 하위 그룹화 및 단일 고조파 bin | |
| 구성된 PQ 표준 또는 사용자 구성에 따라 자동으로 선택된 방법 | ||
| 총 고조파 왜곡 | 최대 50개의 고조파를 기준으로 계산(선택한 PQ 표준에 따라 다름) | |
| 전원 신호 | 110Hz ~ 3000Hz 범위에서 2개 주파수 | |
| 이벤트 | 전압 | 급강하, 급상승, 순간정전, 빠른 전압 변화, 기본 신호, 파형 편차, 과도 현상 |
| 전류 | 유입 전류 | |
| 트리거되는 기록 | 10초 동안 전압과 전류의 반사이클 RMS | |
| 10/12사이클 동안 전압 및 전류의 파형 | ||
| 기본 신호: 최대 120초 동안 기본 신호 전압의 200ms RMS | ||
| 과도 현상: 전압 파형 | ||
| (Fluke 1777: 1MS/s 또는 20MS/s, 500,000pts, Fluke 1775: 1MS/s, 25,000pts) | ||
| 표준 준수 | |
| 전원 | IEEE 1459 |
| 고조파 | IEC 61000-4-7: Class 1 |
| IEEE 519(단기 및 초단기 고조파) | |
| 플리커 | IEC 61000-4-15 Class F1 |
| 전력 품질 | IEC 61000-4-30 ClassA, IEC 62586 PQI-A-PI |
| 전력 품질 준수 | EN 50160 + GOST + NEQUAL + NETCODE + FOL |
| 인터페이스 | |
| 이더넷 | 1 Gbit/s 1000BASE-T |
| USB 유형A | USB 플래시 드라이브용 고속 USB 2.0, 측정 데이터 전송, 펌웨어 업데이트 및 라이센스 설치. 최대 공급 전류: 500 mA |
| USB-C | PC로 데이터를 다운로드하고 보정하기 위한 USB 2.0 고속(USB 유형 A - USB-C 또는 USB-C - USB-C 케이블 필요) |
| 분석기용 보조 전원 공급 장치 (9V 1.8A를 지원하는 USB C 전원 어댑터 PD 2.0 이상 필요) | |
| 측정 데이터, 펌웨어 업데이트 및 라이센스 설치를 전송하기 위한 USB-C 플래시 드라이브용 USB 3.0 슈퍼 스피드 최대 공급 전류: 900 mA | |
| WiFi/BLE 모듈1 | 802.11Ac 2.4 GHz/5 GHz, 동시 액세스 포인트 및 클라이언트 모드 지원 |
| Bluetooth 5.0/BLE | |
| 안테나: 내부 및 외부2 | |
| LTE/4G 모듈3 | LTE-A Cat 12 |
| 월드와이드 LTE-A 및 UMTS/HSPA+ 커버리지 | |
| 안테나: 외부2 | |
| GPS | GPS/GLONASS2용 GNSS 안테나를 연결하는 MCX 커넥터 |
| 1 177X/기본 버전이 아님 2 5m의 연장 케이블 필요, Fluke 부품 번호 5263915 3 가용성 및 지원 제공업체는 국가에 따라 다름 해당 지역의 Fluke 담당자에게 확인하십시오. | |
| 전기 측정 정확도 | ||||
| 매개 변수 | 범위 | 분해능 | 기준 조건에서 고유 정확도 | |
| (판독값의 % + 전체 스케일의 %) | ||||
| 전압 | 1,000V | 0.1V | 공칭 전압의 0.1% | |
| IEC 61000-4-30 | ||||
| Class A1,2 | ||||
| ±(0.04% + 0.004%)에 따름3 | ||||
| 전압 급강하 및 급상승 | - | 0.1V | Vnom1,2의 0.2% | |
| 과도 전압 | ±8 kVpk | - | ±5% +0.25%) | |
| 전압 고조파/상호 고조파 | 100% | 0.1% / 0.1 mV | ≥1% Vnom1: 판독값의 ±2.5% | |
| 1% 미만 Vnom1: ±0.025 Vnom | ||||
| 전압의 THD | 100% | 0.1% / 0.1 V | ±(2.5% + 0.5%) | |
| 전압 왜곡 2-9 kHz | 최대 100V | 0.1mV | ±(2.5% + 0.1 V) | |
| 전압 왜곡 9-30 kHz | 최대 100V | 0.1mV | ±(2.5% + 0.1 V) | |
| 전류 (Rogowski 클램프 모드) | iFlex 1500A, | 150 A | 0.01% | ±(1% + 0.02%) |
| i17XX-FLEX1500 24 사용 시 | , 1500 A | 0.1 A | ||
| iFlex 3000A, | 300 A, 3000 A | 0.01 A, 0.1 A | ±(1% + 0.03%) | |
| i17XX-FLEX3000 24 사용 시 | ||||
| iFlex 6000A, | 600 A, 6000 A | 0.1 A, 1 A | ±(1.5% + 0.03%) | |
| i17XX-FLEX6000 36 사용 시 | ||||
| AC 클램프 40A, | 4 A, 40 A | 0.001 A, 0.01 A | ±(0.7% + 0.02%) | |
| i40s-EL 사용 시 | ||||
| AC 클램프 400A, | 40 A, 400 A | 0.01 A, 0.1 A | ±(2% + 0.2%) | |
| i400s-EL 사용 시 | ±(0.7% + 0.1%) | |||
| AC/DC 클램프 2000A, | 200 A, 2000 A | 0.01 A, 0.1 A | ±(0.8% + 0.2%) | |
| 80i-2010s-EL 사용 시 | ||||
| 전류 최소/최대 | 100% | 액세서리에 정의됨 | 고유 정확도의 2배 | |
| 전류 고조파/상호 고조파 | 100% | 0.1% / 0.01A | ≥3% Inom: rdg.4의 ±2.5% | |
| 3% 미만의 Inom: Inom의 ±0.15% | ||||
| 전류의 THD | 100% | 0.10% | ±(2.5% + 0.5%) | |
| 주파수 | 42.5Hz … 69Hz | 0.001Hz | ±0.01Hz | |
| 전압 불균형 | 100% | 0.10% | ±0.15% | |
| 전류 불균형 | 100% | 0.10% | ±0.15% | |
| 플리커 Pinst, Pst, Plt | 0~20 | 0.01 | 5% | |
주 전원 신호 전압 | 최대 3kHz | 0.1 V / 0.1% | 1-3% Vnom: Vnom의 ±0.15% | |
Vnom의 0-15% | Vnom의 3-15%: 판독값의 ±5% | |||
AUX 입력 | ±10V | 0.1mV | ±(0.2% + 0.05%) | |
1 ) 100V ~ 690V 범위의 공칭 전압, Udin 이라고도 함. 2 ) 0 °C ~ 45 °C: 고유 정확도 x2. 0°C ~ 45°C 외부: 고유 정확도 x33 ) iFlex 1500A, I17XX-FLEX1500 24를 가진 교정 실험실 4에만 해당 | ||||
| 전원/에너지 | ||
| 매개 변수 | 직접 입력1 | 클램프 i40S-EL |
| 전력 범위 W, VA, var | 클램프: 50mV/500mV | 4A/40A |
| Rogowski: 15 mV/150 mV | ||
| 클램프: 50W/500W | 4k W / 40 kW | |
| Rogowski: 15 W/150 W | ||
| 최대 분해능 W, VA, var | 0.1W | 1W/10W |
| 위상(전압에서 전류로)1 | ±0.2° | ±1° |
| 매개 변수 | iFlex 1500A, I17XX-FLEX1500 24 | iFlex 3000A, I17XX-FLEX3000 | iFlex 6000A, I17XX-FLEX6000 |
| 전력 범위 W, VA, var | 150A/1500A | 300A/3000A | 600A/6000A |
| 150kW/1.5MW | 300kW/3MW | 600kW/6MW | |
| 최대 분해능 W, VA, var | 0.1 kW/1kW | 1 kW/10 kW | 1 kW / 10k W |
| 매개 변수 | I17XX-FLEX1500 24 | I17XX-FLEX3000 | I17XX-FLEX6000 | |
| 유효 전력 P | PF ≥ 0.99 | 150A/1500A | 300A/3000A | 600/6000A |
| 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | ||
| 유효 에너지 Ea | 0.1 ≤ PF < 0.99 | (1.2+√(1-PF2)/(2 PF))% + 0.005% | (1.2+√(1-PF2)/(2 PF))% + 0.0075 % | (1.7+√(1-PF2)/(2 PF))% + 0.0075 % |
| 피상 전력 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% |
| 피상 에너지 Eap | ||||
| 무효 전력 Q | 0 ≤ PF ≤ 1 | 측정된 피상 전력/에너지의 2.5% | ||
| 재활성 에너지 Er | ||||
| 추가적인 불확실성 | VP-N > 250V | 0.02% | 0.02% | 0.02% |
| (높은 출력 범위의 %) | ||||
| 위상(전압에서 전류로) | - | 0.28° | 0.28° | 0.28° |
| 1 100V ~ 690V 범위의 공칭 전압, Udin 이라고도 함. 기준 조건 환경: 23°C ±5°C, 최소 30분간 장비 작동, 외부 전기장/자기장 없음, RH <65% 입력 조건: Cosφ/PF=1, 정현파 신호 f=50/60Hz, 전원 공급 장치 120V/230V ±10% 전류 및 전원 사양: 입력 전압 >100V 입력 전류 > 전류 범위의 10% 중심 위치의 로고우스키(Rogowski) 코일 또는 클램프의 주회로 도체 온도 계수: 28 °C 초과 또는 18 °C 미만의 각 온도 °C에 대해 지정된 정확도에 0.1 x 추가 | ||||
| 일반 사양 | |
| 주요 기능 | |
| 보증 | 분석기: 2년(배터리 포함 안 됨) |
| 액세서리: 1년(배터리 포함) | |
| 교정 주기 | 2년 |
| 크기(L x W x HD) | 28.0 cm x 19.0 cm x 6.2 cm(11.0 in x 7.5 in x 2.4 in) |
| 무게 | 2.1kg(4.6파운드) |
| 도난 방지 보호 | Kensington 잠금 장치를 지원하는 슬롯 |
| 환경 사양 | |
| 작동 온도 범위 | -10°C ~ 50°C |
| 보관 온도 범위 | -20°C ~ 60°C |
| 작동 습도 | IEC 60721-3-3: 3K5, 수정됨: |
| -10°C ~ 30°C: 95% 이하, 응축 또는 경빙 없음 | |
| 35°C: 70% | |
| 40°C: 55 % | |
| 50°C: 35% | |
| IP 등급 | IEC 60529: IP50 |
| 진동 | IEC 60721-3-3 / 3M2 |
| 전원공급장치 | |
| 전압 범위 | 100 V – 600 V -15% / +10% (85 V … 660 V) |
| 전력 소비량 | 최대 40VA |
| 기본 주파수 | 50/60Hz(42.5Hz … 69Hz) |
| UPS | 온도 범위가 확장된 리튬 이온 배터리 BP1770, 고객이 교체 가능 |
| 배터리로 작동 시 실행 시간: 1.5시간 | |
| 안전 | |
| 일반 | IEC 61010-1: 공해 지수 2 |
| 전원공급장치 | 과전압 카테고리 IV 600V , 주전원 어댑터 MA-C8 포함: 과전압 CAT II 300 V |
| 측정 | IEC 61010-2-030: CAT IV 600V / CAT III 1000V |
| 고도 2000m - 4,000m | 감소 범위: 전원공급장치: 범주 IV 300V MA-C8 어댑터 포함: Category II 150 V 측정: CAT IV 300 V, CAT III 600 V, CAT II 1000 V |
