MEASUREMENT

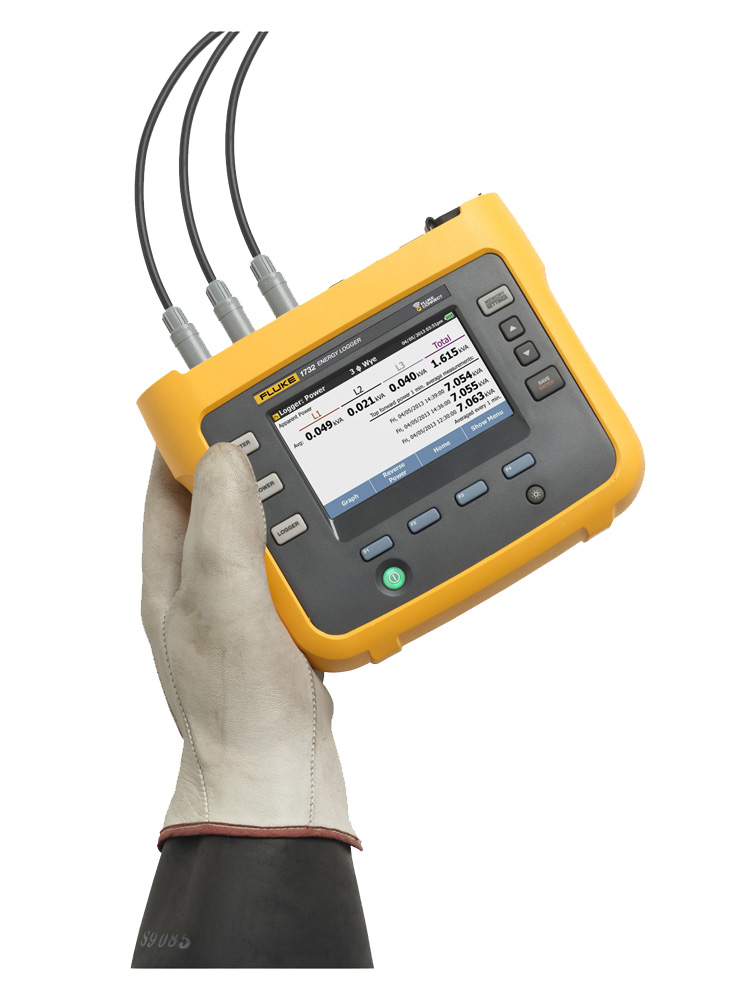

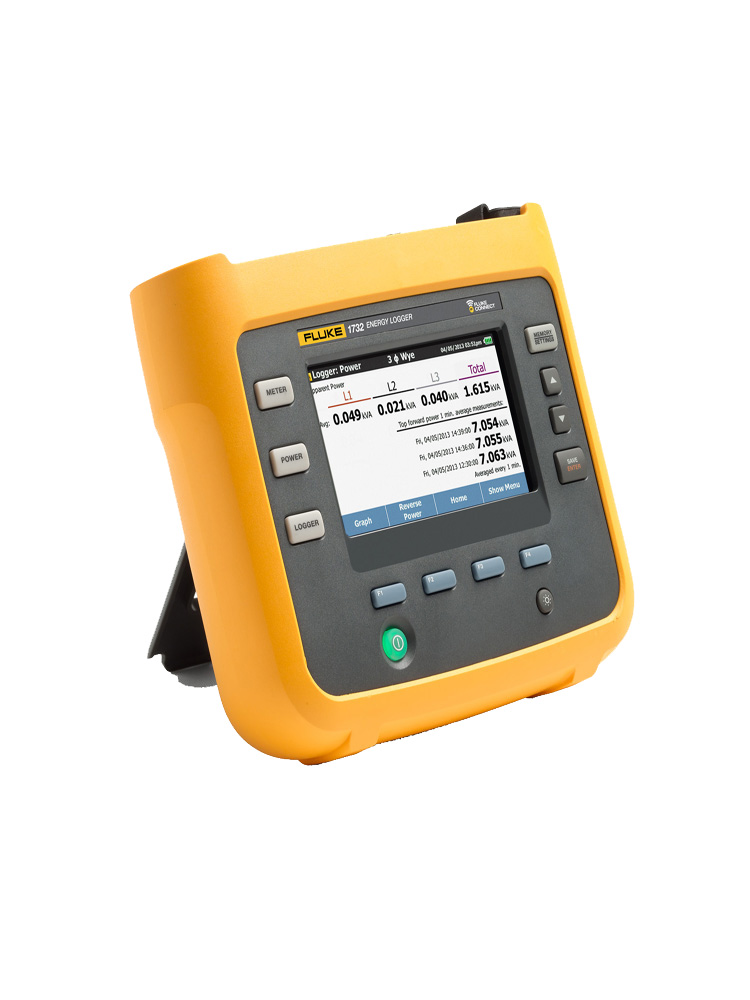

- 제품명Fluke 1732 및 1734 Three-Phase Electrical Energy Logger
- 제조사FLUKE
- 모델1732, 1734
주요 기능
ㆍ주요 측정치: 전압, 전류, 전력, 역률, 전력 및 관련 값을 자동으로 캡처 및 기록
ㆍ편리한 장비 전원 공급: 측정 대상 회로에서 바로 장비에 전원을 공급할 수 있음
ㆍ업계 최고 안전 등급: 인입구 및 다운스트림에 사용 시 600V CAT IV/1000V CAT III 등급입니다.

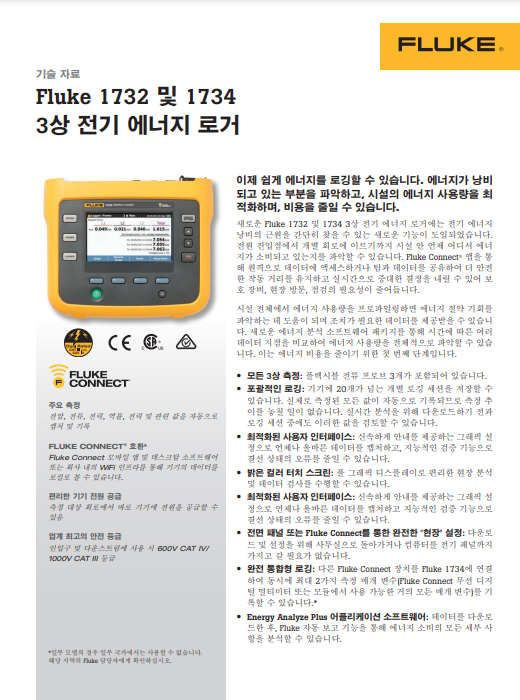

제품 개요
Fluke 1732 및 1734 Three-Phase Electrical Energy logger에는 전기 에너지 낭비의 근원을 간단히 찾을 수 있는 새로운 기능이 도입되었습니다.

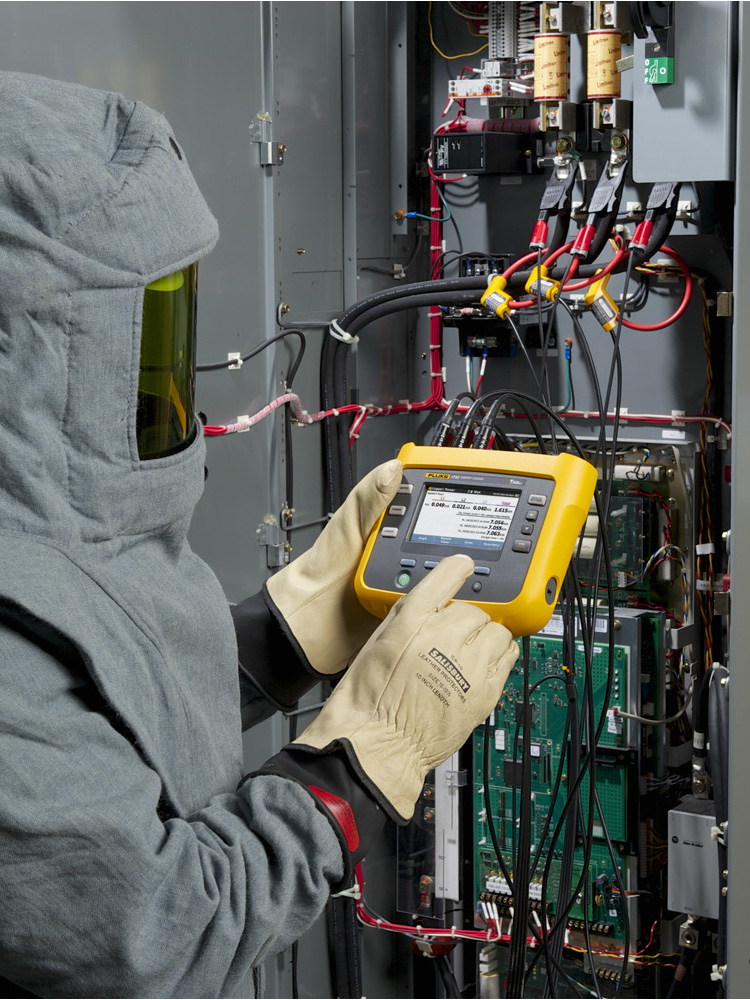

전원 진입점에서 개별 회로에 이르기까지 시설에서 언제 어디서 에너지가 소비되고 있는지를 파악할 수 있습니다.
Fluke Connect® 앱을 통해 원격으로 데이터에 액세스하거나 팀과 데이터를 공유하여 더 안전한 작동 거리를 유지하고 실시간으로 중대한 결정을 내릴 수 있어 보호 장비, 사이트 방문, 점검의 필요성이 줄어듭니다.
시설 전체에서 에너지 사용량을 프로파일링하면 에너지 절약 기회를 파악하는 데 도움이 되며 조치를 취하는 데 필요한 데이터를 제공받을 수 있습니다.
새로운 에너지 분석 소프트웨어 패키지를 통해 시간에 따른 여러 데이터 지점을 비교하여 에너지 사용량을 전체적으로 파악할 수 있습니다.
이는 에너지 비용을 줄이기 위한 첫 번째 단계입니다.
ㆍ주요 측정치: 전압, 전류, 전력, 역률, 전력 및 관련 값을 자동으로 캡처 및 기록
ㆍFluke Connect® 호환: Fluke Connect 모바일 앱 및 데스크탑 소프트웨어 또는 해당 시설의 WiFi 인프라를 통해 장비의 데이터를 로컬로 볼 수 있습니다.
ㆍ편리한 장비 전원 공급: 측정 대상 회로에서 바로 장비에 전원을 공급할 수 있음
ㆍ업계 최고 안전 등급: 인입구 및 다운스트림에 사용 시 600V CAT IV/1000V CAT III 등급입니다.
ㆍ모든 3상 측정: 플렉시블 전류 프로브 3개가 포함되어 있습니다.
ㆍ포괄적인 로깅: 장비에 20개가 넘는 별도의 로깅 세션을 저장할 수 있습니다. 실제로 측정된 모든 값이 자동으로 기록되므로 측정 추이를 놓칠 일이 없습니다.
실시간 분석을 위해 다운로드하기 전과 로깅 세션 중에도 이러한 값을 검토할 수 있습니다.
ㆍ최적화된 사용자 인터페이스: 신속하게 안내를 제공하는 그래픽 설정으로 언제나 올바른 데이터를 캡처하고, 지능적인 검증 기능으로 연결이 올바르게 이루어졌음을 확인할 수 있으므로 사용자가 안심할 수 있습니다.

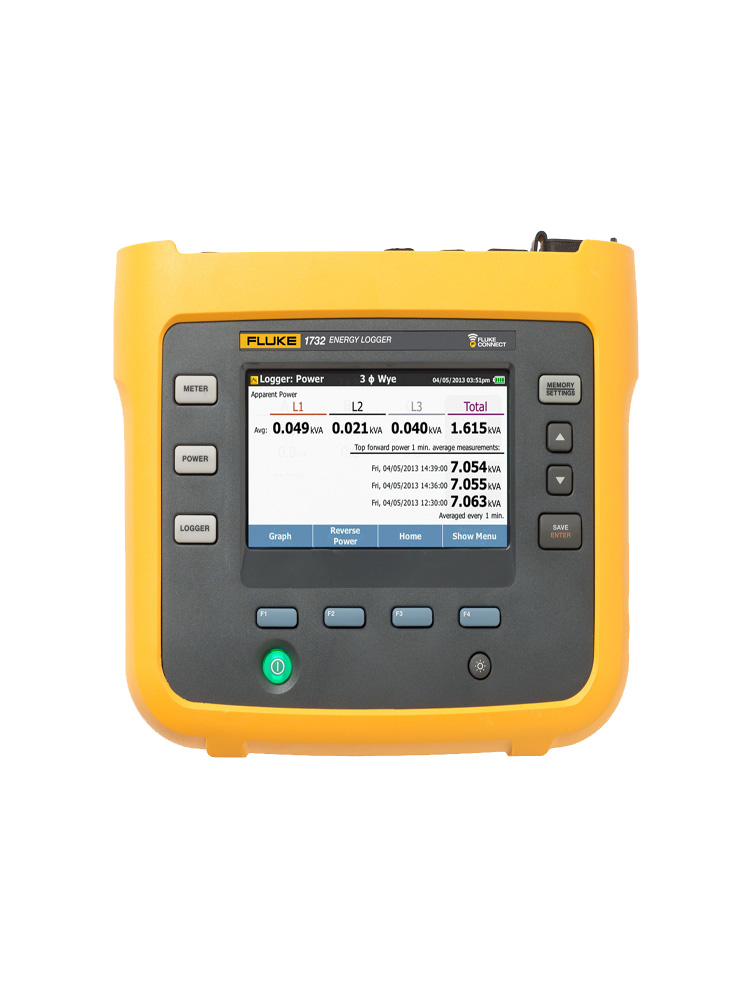

ㆍ밝은 컬러 터치 스크린: 풀 그래픽 디스플레이로 편리한 현장 분석 및 데이터 검사를 수행합니다.
ㆍ최적화된 사용자 인터페이스: 신속하게 안내를 제공하는 그래픽 설정으로 언제나 올바른 데이터를 캡처하고 지능적인 검증 기능으로 연결 상태에 대해 안심할 수 있습니다.
ㆍ전면 패널 를 통한 완전한 "현장" 설정: 다운로드 및 설정을 위해 작업장으로 돌아가거나 컴퓨터를 전기 패널에 연결할 필요가 없습니다.
ㆍ완전 통합형 로깅: 다른 Fluke Connect 장치를 Fluke 1734에 연결하여
동시에 최대 2가지 측정 매개 변수(Fluke Connect 무선 디지털 멀티미터 또는 모듈에서 사용 가능한 거의 모든 매개 변수)를 기록할 수 있습니다.*
ㆍEnergy Analyze Plus 애플리케이션 소프트웨어: 데이터를 다운로드한 후, Fluke 자동 보고 기능을 통해 에너지 소비의 모든 세부 사항을 분석할 수 있습니다.
*일부 모델의 경우 일부 국가에서는 구입할 수 없습니다. 해당 지역의 Fluke 담당자에게 확인하십시오.
Which three-phase logger is right for you?
| Three-phase Energy Logger | Three-phase Power Logger | |||
| 특징 | 1732 Energy Logger | 1734 Energy Logger | 1736 Power Logger | 1738 Advanced Power Logger |
| 부하 조사 | • | • | • | • |
| 에너지 평가 | • | • | • | • |
| 중성 전류 측정(4개 전류 채널) | • | • | ||
| 고조파 측정 | • | • | ||
| 전압 이벤트 측정 | • | • | ||
| 고급 분석: 파형 및 돌입 전류 캡처 | 업그레이드 패키지* | • | ||
| PQ Health(EN51060) | ||||
| IEEE519 총고조파 왜곡 측정 | 옵션 | 옵션 | ||
| Fluke Connect®와 완전한 통합 로깅 | 업그레이드 패키지* | • | 업그레이드 패키지* | • |
| WiFi | 옵션 | • | • | • |
| Wi-Fi / Bluetooth | 옵션 | • | 옵션 | • |
| 자석 프로브 세트 | 옵션 | • | 옵션 | • |
| 자석 걸이 | 옵션 | • | 옵션 | • |
| WiFi 라우터를 통한 연결 | 제품 등록 시 사용할 수 있는 무료 소프트웨어 라이센스 필요 | 제품 등록 시 사용할 수 있는 무료 소프트웨어 라이센스 필요 | ||
*업그레이드 패키지를 통해 기존의 1732 Energy Logger를 1734 Energy Logger의 같은 기능으로 업그레이드하고
기존의 1736 Power Logger를 1738 Advanced Power Logger의 같은 기능으로 업그레이드할 수 있습니다.
1732 및 1734 Energy Logger를 1736 및 1738 Power Logger의 기능으로 업그레이드할 수는 없습니다.
업그레이드 패키지에 대한 자세한 내용은 유통업체에 문의하십시오.
제품 사양
| 사양 | |||||
| 정확도 | |||||
| 매개변수 | 범위 | 분해능 | 기준 조건에서 고유 정확도 (판독값의 % + 전체 스케일의 %) | ||
| 전압 | 1000V | 0.1V | ±(0.2% + 0.01%) | ||
| 전류: 직접 입력 | i17xx-flex 1500 12" | 150A | 0.1A | ±(1% + 0.02%) | |
| 1500A | 1A | ±(1% + 0.02%) | |||
| i17xx-flex 3000 24" | 300A | 1A | ±(1% + 0.03%) | ||
| 3000A | 10A | ±(1% + 0.03%) | |||
| i17xx-flex 6000 36" | 600A | 1A | ±(1.5% + 0.03%) | ||
| 6000A | 10A | ±(1.5% + 0.03%) | |||
| i40s-EL clamp | 4A | 1mA | ±(0.7% + 0.02%) | ||
| 40A | 10mA | ±(0.7% + 0.02%) | |||
| 주파수 | 42.5Hz-69Hz | 0.01Hz | ±(0.1%) | ||
| 보조 입력 | ±10V dc | 0.1mV | ±(0.2% + 0.02%) | ||
| 전압 최소/최대 | 1000V | 0.1V | ±(1% + 0.1%) | ||
| 전류 최소/최대 | 액세서리에 의해 정의됨 | 액세서리에 의해 정의됨 | ±(5% + 0.2%) | ||
| 전압의 THD | 1000% | 0.10% | ±0.5 | ||
| 전류의 THD | 1000% | 0.10% | ±0.5 | ||
| 고유 불확도 ±(판독값의 % + 범위의 %)¹ | |||||
| 매개변수 | 영향 수량 | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150A / 1500A | 300A / 3000A | 600A / 6000A | 4A / 40A | ||
| 유효 전력 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 유효 에너지 Ea | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 피상 전력 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 피상 에너지 Eap | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 무효 전력 Q | 0 ≤ PF ≤ 1 | 측정된 피상 전력의 2.5% | |||
| 무효 에너지 Er | 0 ≤ PF ≤ 1 | 측정된 피상 전력의 2.5% | |||
| 역률(PF) | - | ±0.025 | |||
| 변위 역률 | - | ±0.025 | |||
| DBF/cosϕ | - | ±0.025 | |||
| 범위의 추가 불확도(%)¹ | V P-N>250V | 0.02% | 0.02% | 0.02% | 0.02% |
| ¹범위 = 1000 V x Irange 기준 조건: 환경: 23°C ±5°C, 최소 장치 작동 시간 30분, 외부 전자기장 없음, RH <65% 입력 조건: CosΦ/PF=1, 정현파 신호 f=50/60Hz, 전원 공급 장치 120V/230V ±10%. 전류 및 전원 사양: 입력 전압 1상: 120V/230V 또는 3상 wye/델타: 230V/400V 입력 전류: I > Irange의 10% 중심 위치의 로고우스키(Rogowski) 코일 또는 클램프의 주회로 도체 온도 계수: 0.1 x 28°C 초과 또는 18°C 미만의 각 섭씨 온도에 대해 지정된 정확도 추가 | |||||
| 전기 사양 | |
| 전원공급장치 | |
| 전압 범위 | 측정 회로에서 전원을 공급할 때 안전 플러그 입력 사용 시 100V-500V |
| 표준 전원 코드 사용 시 100V-240V(IEC 60320 C7) | |
| 전력 소비량 | 최대 50VA(IEC 60320 입력을 사용하여 전원을 공급할 경우 최대 15VA) |
| 효율성 | ≥ 68.2%(에너지 효율성 규정에 따름) |
| 최대 무부하 소비량 | < 0.3W(IEC 60320 입력을 사용하여 전원을 공급할 경우에만 해당) |
| 메인 상용 주파수 | 50/60Hz ±15% |
| 배터리 | 리튬 이온 3.7V, 9.25Wh, 고객이 교체할 수 있음 |
| 배터리 사용 시 작동 시간 | 표준 작동 모드에서 4시간, 절전 모드에서 최대 5.5시간 |
| 충전 시간 | < 6시간 |
| 데이터 획득 | |
| 분해능 | 16비트 동기 샘플링 |
| 샘플링 주파수 | 50/60Hz에서 10.24kHz, 주 전원 주파수에 동기화됨 |
| 입력 신호 주파수 | 50/60Hz(42.5-69Hz) |
| 회로 유형 | 1-φ, 1-φ IT, 분상, 3-φ 델타, 3-φ 와이, 3-φ 와이 IT, 3-φ 와이 밸런스, 3-φ 아론/블론델(2요소 델타), 3-φ 델타 오픈 레그, 전류만(부하 검사) |
| 데이터 저장소 | 내부 플래시 메모리(사용자가 교체할 수 없음) |
| 메모리 크기 | 8주, 1분 간격, 500개 이벤트 설정 시 일반 로깅 세션 10개 저장¹ |
| ¹가능한 로깅 세션 수 및 로깅 기간은 사용자의 요구 사항에 따라 달라집니다. | |
| 기본 간격 | |
| 측정되는 매개변수 | 전압, 전류, AUX, 주파수, THD V, THD A, 전력, 역률, 기본 전력, DPF, 에너지 |
| 평균 간격 | 사용자 선택 가능: 1초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분 |
| 평균값 시간 최소/최대값 | 전압, 전류: 전체 사이클 RMS가 1/2 사이클마다 업데이트됨 Aux, 전력: 200ms |
| 수요 간격(에너지 계측 모드) | |
| 측정되는 매개변수 | 에너지(Wh, varh, VAh), PF, 최대 수요, 에너지 비용 |
| 간격 | 사용자 선택 가능: 5분, 10분, 15분, 20분, 30분, 꺼짐 |
| 표준 준수 | |
| 전원 | IEEE 1459 |
| 인터페이스 | |
| USB-A | USB 플래시 드라이브를 통한 파일 전송, 펌웨어 업데이트 |
| 최대 전류: 120mA | |
| WiFi | 직접 연결 또는 WiFi 인프라를 통한 파일 전송 및 원격 제어 |
| Bluetooth | Fluke Connect® 3000 시리즈 모듈에서 보조 측정 데이터 읽기(1734 또는 1732 업그레이드 옵션 필요) |
| USB-미니 | PC에 대한 데이터 다운로드 장치 |
| 전압 입력 | |
| 입력 수 | 4(3상 및 중성) |
| 최대 입력 전압 | 1000Vrms, CF 1.7 |
| 입력 임피던스 | 10MΩ |
| 대역폭(-3dB) | 42.5Hz~3.5kHz |
| 배율 | 1:1, 가변 |
| 측정 범주 | 1000V CAT III/600V CAT IV |
| 전류 입력 | |
| 입력 수 | 3, 부착된 센서에 대해 모드가 자동으로 선택됨 |
| 입력 전압 | 클램프 입력: 500mVrms/50mVrms, CF 2.8 |
| 로고우스키(Rogowski) 코일 입력 | 150mVrms/15mVrms(50Hz), 180mVrms/18mVrms(60Hz), CF 4 (전체 공칭 프로브 범위) |
| 범위 | 1A~150A/10A~1500A (얇은 플렉시블 전류 프로브 i17XX-flex1500 12” 사용 시) |
| 3A~300A/30A~3000A(얇은 플렉시블 전류 프로브 i17XX-flex3000 24” 사용 시) | |
| 6A~600A/60A~6000A(얇은 플렉시블 전류 프로브 i17XX-flex6000 36” 사용 시) | |
| 40mA-4A/0.4A-40A(40A 클램프 i40s-EL 사용 시) | |
| 대역폭(-3dB) | 42.5Hz~3.5kHz |
| 배율 | 1:1, 가변 |
| 보조 입력 | |
| 입력 수 | 2 |
| 입력 범위 | 0~±10V DC, 1회 판독/초 |
| 배율(2014년 사용 가능) | 형식: mx + b(게인 및 오프셋) 사용자 구성 가능 |
| 표시되는 단위(2014년 사용 가능) | 사용자 구성 가능(7자, 예: °C, psi 또는 m/s) |
| 무선 연결 | |
| 입력 수 | 2 |
| 지원되는 모듈 | Fluke Connect® 3000 시리즈 |
| 수집 | 1회 판독/초 |
| 환경적 사양 | |
| 작동 온도 | -10°C~+50°C(14°F~122°F) |
| 보관 온도 | -20°C~+60°C(-4°F~140°F), 배터리 이용 시: -20°C~+50°C(-4°F~122°F) |
| 작동 습도 | 10°C-30°C(50°F-86°F) 95% RH |
| 30°C-40°C(86°F-104°F) 75% RH | |
| 40°C-50°C(104°F-122°F) 45% RH | |
| 작동 고도 | 2000m(최고 4000m, 1000V CAT II/600V CAT III/300V CAT IV로 감세) |
| 보관 고도 | 12,000m |
| 인클로저 | IP50(EN60529에 따름) |
| 진동 | MIL-T-28800E, 유형 3, 클래스 III, 스타일 B |
| 안전 | IEC 61010-1 |
| IEC 주 전원 입력: 과전압 범주 II, 오염 등급 2 | |
| 전압 단자: 과전압 범주 IV, 오염 등급 2 | |
| IEC 61010-2-031: CAT IV 600V / CAT III 1000V | |
| 전자기 호환성 | EN 61326-1: 산업용 CISPR 11: Group 1, Class A |
| Korea(KCC): Class A 장비(산업용 방송 및 통신 장비) | |
| USA(FCC): 47 CFR 15 하위 파트 B, 본 제품은 15.103항에 따라 예외 장치로 간주됩니다. | |
| 온도 계수 | 0.1 x 정확도 사양/°C |
| 일반 사양 | |
| 컬러 LCD 디스플레이 | 4.3인치 활성 매트릭스 TFT, 480픽셀 x 272픽셀, 저항 터치 패널 |
| 보증 | 기기 및 전원공급장치: 2년(배터리 미포함) |
| 액세서리: 1년 | |
| 교정 주기: 2년 | |
| 크기 | 기기: 19.8 x 16.7 x 5.5cm(7.8 x 6.6 x 2.2인치) |
| 전원 공급 장치: 13.0 x 13.0 x 4.5cm(5.1 x 5.1 x 1.8인치) | |
| 장비(전원 공급 장치 연결 시): 19.8 x 16.7 x 9cm(7.8 x 6.6 x 3.5인치) | |
| 중량 | 장비: 1.1kg(2.5lb) |
| 전원공급장치: 400g(0.9lb) | |
| 무단 변경 방지 | Kensington 잠금 장치 슬롯 |
| 측정 범위 | 1~150A ac/10~1500A ac |
| 비파괴 전류 | 100kA(50/60Hz) |
| 기준 조건에서의 고유 오차 | 판독값의 ±0.7% |
| 정확도 173x + iFlex | ±(판독값의 1% + 범위의 0.02%) |
| 작동 온도 범위에 대한 온도 계수 | 판독값의 0.05%/°C 판독값의 0.09%/°F |
| 작동 전압 | 1000V CAT III, 600V CAT IV |
| 프로브 케이블 길이 | 305mm(12in) |
| 프로브 케이블 직경 | 7.5mm(0.3in) |
| 최소 곡률 반경 | 38mm(1.5in) |
| 출력 케이블 길이 | 2m(6.6ft) |
| 중량 | 115g |
| 프로브 케이블 소재 | TPR |
| 결합 소재 | POM + ABS/PC |
| 출력 케이블 | TPR/PVC |
| 작동 온도 | 80°C(176 °F)를 초과하지 않는 테스트에서 도체의 온도 -20°C-+70°C(-4°F-158°F) |
| 온도, 비작동 | -40°C-+80 °C(-40°F-176°F) |
| 상대 습도, 작동 | 15%-85% 비응축 |
| IP 등급 | IEC 60529:IP50 |
| 보증 | 1년 |
| *기준 조건: 환경: 23°C ±5°C, 외부 전자기장 없음, RH 65% 중심 위치의 주회로 도체 | |
