MEASUREMENT
- 제품명Fluke 1736 및 1738 3상 전력 품질 로거
- 제조사FLUKE
- 모델1736, 1738
주요 기능
Fluke 1736 및 1738 3상 전력 품질 로거는 에너지와 부하, 전력 품질 연구를 수행하기 위한 다목적 3상 Fluke Connect 호환 전력 로거입니다.
ㆍ주요 측정치: 전압, 전류, 전력, 고조파 및 관련 전력 품질 값을 자동으로 캡처/기록하고 전압 급강하 및 급상승, 돌입 전류를 이벤트 파형 스냅샷과 고해상도 RMS 프로파일로 캡처
ㆍ편리한 장비 전원 공급: 측정 대상 회로에서 바로 기기에 전원을 공급할 수 있음
ㆍEnergy Analyze Plus 애플리케이션 소프트웨어: 다운로드하여 Fluke 자동 보고 기능을 통해 에너지 소비 및 전력 품질 상태의 모든 세부 사항을 분석하고,
통합 전력 품질 상태 요약 정보를 사용하여 시스템 상태를 한눈에 파악할 수 있음

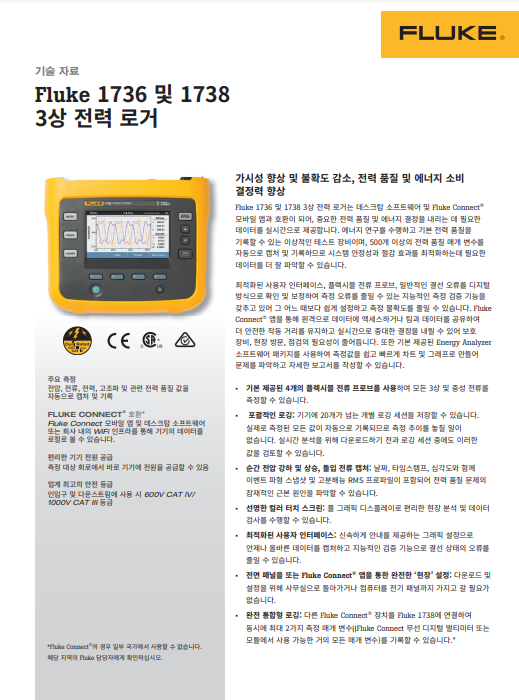

제품 개요
Fluke Connect® 모바일 앱 및 데스크톱 소프트웨어와 호환되는 Fluke 1736/1738 3상 전력 로거는 중요한 전력 품질과 에너지에 관한 결정을 내리는 데 필요한 데이터를 실시간으로 제공합니다.
에너지 연구를 수행하고 기본 전력 품질을 기록하기에 이상적인 테스트 도구인 1736과 1738은 500개 이상의 전력 품질 매개 변수를 자동으로 캡처 및 기록하므로
시스템 안정성과 절감 효과를 최적화하는 데 필요한 데이터를 더 잘 파악할 수 있습니다.
Fluke 1738 고급 전력 로거를 사용하면 전체적인 전기 시스템의 상태를 빠르게 파악할 수 있는 향상된 전력 품질 상태 요약(EN50160) 기능을 이용해 고급 분석을 수행할 수 있습니다.
전력 품질 상태 요약은 자세한 전력 품질 측정값을 기준으로 기록된 데이터의 평가 정보로,
확인 가능한 이벤트 파형 캡처 데이터를 포함하므로 시스템 안정성과 절감 효과를 최적화하는 데 필요한 데이터를 훨씬 더 잘 파악할 수 있습니다.
최적화된 사용자 인터페이스, 플렉시블 전류 프로브, 일반적인 연결 오류를 디지털 방식으로 확인 및 보정하여
측정 오류를 줄일 수 있는 지능적인 측정 검증 기능을 갖추고 있어 그 어느 때보다 쉽게 설정하고 측정 불확도를 줄일 수 있습니다.
Fluke Connect® 앱을 통해 원격으로 데이터에 액세스하거나 팀과 데이터를 공유하여
더 안전한 작동 거리를 유지하고 실시간으로 중대한 결정을 내릴 수 있어 보호 장비, 사이트 방문, 점검의 필요성이 줄어듭니다.
또한 기본 제공된 Energy Analyzer 소프트웨어 패키지를 사용하여
측정값을 쉽고 빠르게 차트 및 그래프로 만들어 문제를 파악하고 자세한 보고서를 작성할 수 있습니다.
경우에 따라 고조파 레벨, 전압 및 전류 왜곡과 부하 전류를 보다 정확하게 파악할 수 있는 IEEE519 보고서를 작성할 수 있습니다(라이센스 필요).
기타 유용한 기능
ㆍFluke Connect 모바일 앱 및 데스크톱 소프트웨어 또는 해당 시설의 Wi-Fi 인프라를 통해 데이터를 로컬로 제공

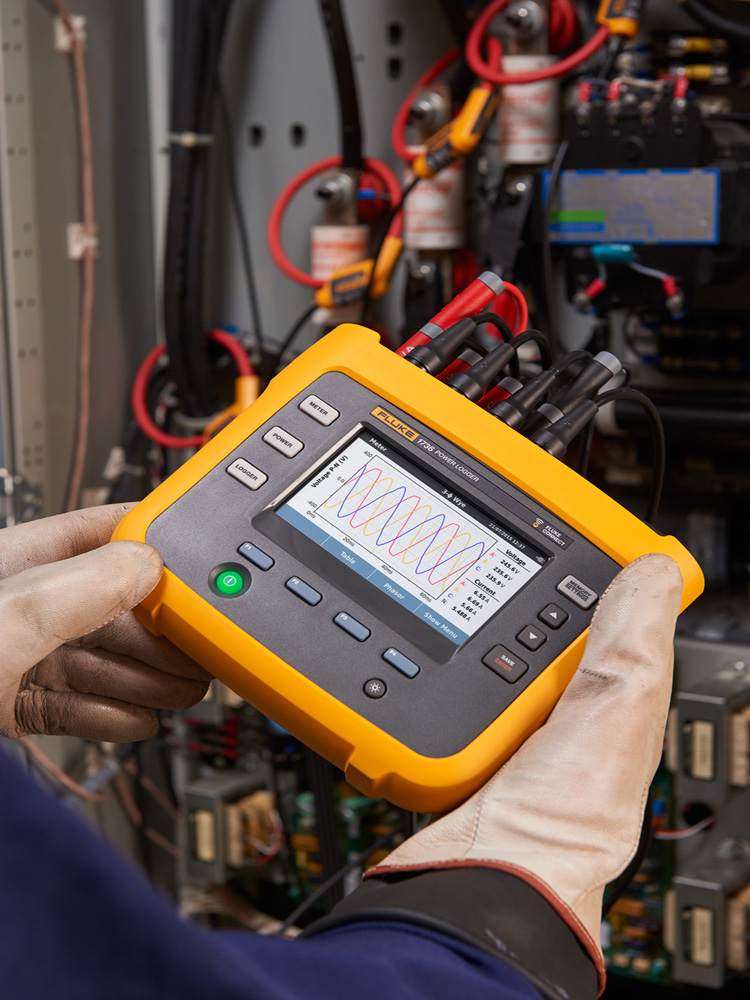

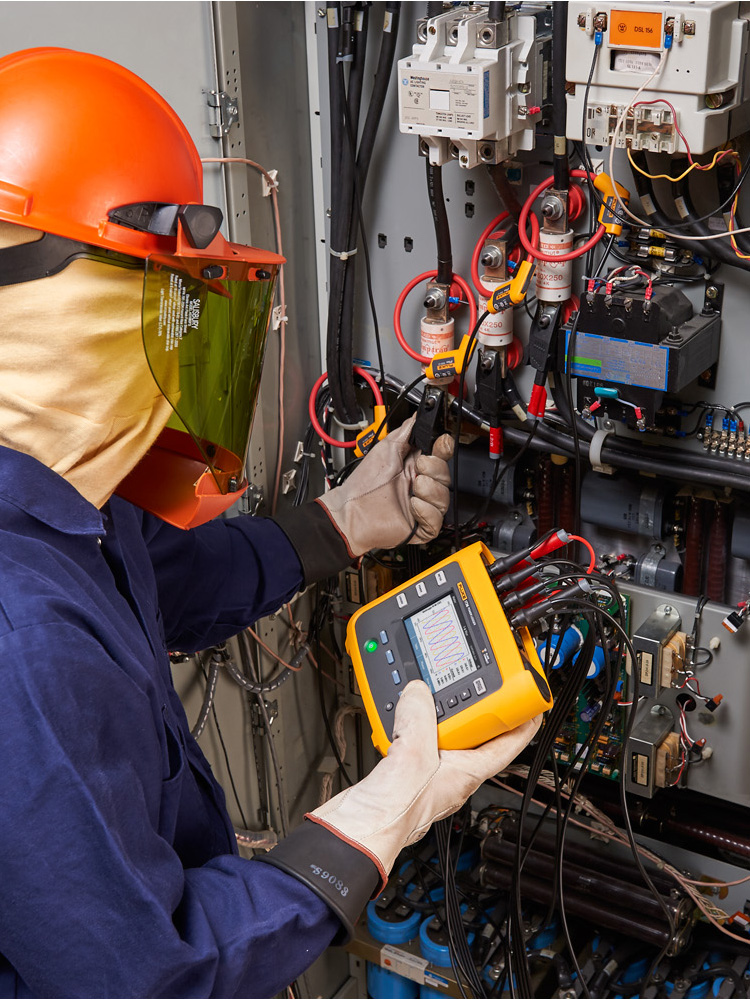

ㆍ기본 제공되는 플렉시블 전류 프로브 4개로 모든 3상 및 중성 전류 측정
ㆍ측정 대상 회로에서 바로 기기에 전원 공급
ㆍ실시간으로 분석하기 위해 다운로드하기 전과 로깅 세션 중에도 측정되는 값을 검토
ㆍ1738 사용 시 날짜, 시간 스탬프 및 심각도와 함께 이벤트 파형 스냅샷 및 고해상도 RMS 프로파일이 포함되어
전압 급강하/급상승, 돌입 전류를 캡처하고 전력 품질 문제의 잠재적인 근본 원인을 파악할 수 있음
ㆍ1738 사용 시 전력 상태 품질 요약 정보를 통해 전반적인 전기 시스템의 상태도 빠르게 확인할 수 있음

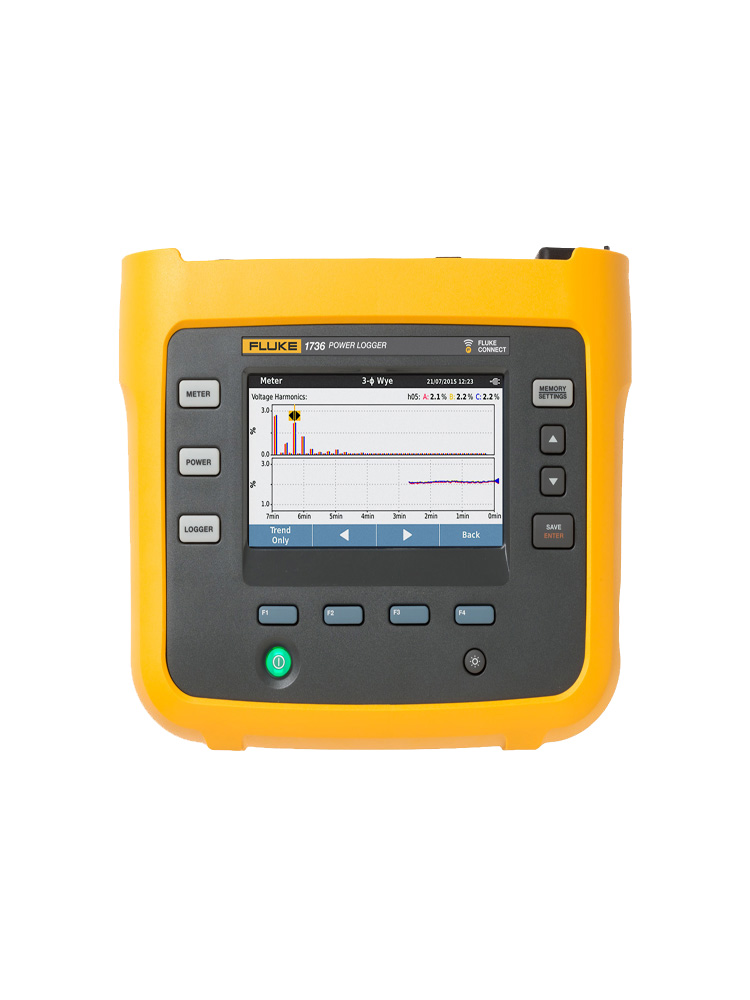

ㆍ밝은 컬러 터치 스크린 디스플레이를 제공하여 편리하게 현장 정보를 분석하고 데이터를 확인할 수 있음
ㆍ신속하게 안내하는 그래픽 사용자 인터페이스를 통해 매번 올바른 데이터를 캡처할 수 있음
ㆍ지능적인 검증 기능을 통해 연결에 대한 불확도 감소
ㆍ전면 패널 또는 스마트폰의 Fluke Connect 앱을 통해 현장 설정을 완료할 수 있음
ㆍ다른 Fluke Connect 지원 장치와 완전히 통합되는 로깅 기능을 제공하여 Fluke Connect 무선 디지털 멀티미터 또는 모듈에서 최대 두 개의 추가 측정 매개변수를 동시에 기록할 수 있음*
ㆍ에너지 소비 및 전력 품질 상태의 세부 사항을 모두 분석하고 자동 보고서를 생성할 수 있는 Energy Analyze Plus 애플리케이션 소프트웨어 함께 제공
가장 일반적인 매개 변수 기록
가장 중요한 3상 전력 매개변수를 측정할 수 있도록 설계된 1736/1738은
RMS 전압, RMS 전류, 전압 및 전류 이벤트, 전압 및 전류 THD,
최대 50번째까지의 전압 및 전류 고조파, 유효 전력, 무효 전력, 역률, 유효 에너지, 무효 에너지 등을 동시에 기록할 수 있습니다.
1736 및 1738은 1년 이상의 데이터를 기록하기에 충분한 메모리 용량을 보유하고 있어
간헐적으로 발생하고 찾기 어려워 놓칠 수도 있었던 문제를 파악할 수 있습니다.
분석 및 보고
기록된 데이터를 캡처하는 것은 작업의 일부분에 불과합니다. 데이터를 얻었으면 조직 또는 고객이 쉽게 이해할 수 있고 공유가 쉬운 유용한 정보와 보고서를 만들어야 합니다.
Fluke Energy Analyze Plus 소프트웨어를 사용하면 이러한 작업을 최대한 간단하게 수행할 수 있습니다.
이 소프트웨어는 강력한 분석 도구와 몇 분 안에 맞춤화된 보고서를 만들 수 있는 기능을 갖추고 있어
알아낸 내용을 전달하고 빠르게 문제를 해결할 수 있으므로 시스템 안정성과 절감 효과를 최적화할 수 있습니다.
제품 사양
| 사양 | |||||
| 정확도 | |||||
| 매개 변수 | 범위 | 분해능 | 기준 조건에서 고유 정확도(판독값의 % + 전체 스케일의 %) | ||
| 전압 | 1,000V | 0.1V | ±(0.2% + 0.01%) | ||
| 전류: 직접 입력 | i17xx-flex 1500 12" | 150A | 0.1A | ±(1% + 0.02%) | |
| 1500A | 1A | ±(1% + 0.02%) | |||
| i17xx-flex 3000 24" | 300A | 1A | ±(1% + 0.03%) | ||
| 3000A | 10A | ±(1% + 0.03%) | |||
| i17xx-flex 6000 36" | 600A | 1A | ±(1.5% + 0.03%) | ||
| 6000A | 10A | ±(1.5% + 0.03%) | |||
| i40s-EL 클램프 | 4A | 1 mA | ±(0.7% + 0.02%) | ||
| 40A | 10mA | ±(0.7% + 0.02%) | |||
| 주파수 | 42.5Hz~69Hz | 0.01Hz | ±(0.1%) | ||
| 보조 입력 | ±10V dc | 0.1mV | ±(0.2% + 0.02%) | ||
| 전압 최소/최대 | 1,000V | 0.1V | ±(1% + 0.1%) | ||
| 전류 최소/최대 | 액세서리에 의해 정의됨 | 액세서리에 의해 정의됨 | ±(5% + 0.2%) | ||
| 전압의 THD | 1000% | 0.10% | ±0.5 | ||
| 전류의 THD | 1000% | 0.10% | ±0.5 | ||
| 2~50번째 전압 고조파 | 1,000V | 0.1V | 10V 이상: 판독값의 ±5% | ||
| 10V 미만 ±0.5V | |||||
| 2~50번째 전류 고조파 | 액세서리에 의해 정의됨 | 액세서리에 의해 정의됨 | 전류 범위의 ±3% 이상: 판독값의 ±5% | ||
| 전류 범위의 3% 미만: 범위의 ±0.15% | |||||
| 불균형 | 100% | 0.10% | ±0.2 | ||
| 고유 불확도 ±(판독값의 % + 범위의 %)¹ | |||||
| 매개 변수 | 영향량 | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150A/1500A | 300A/3000A | 600A/6000A | 4A/40A | ||
| 유효 전력 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 유효 에너지 Ea | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 피상 전력 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 피상 에너지 Eap | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 무효 전력 Q | 0 ≤ PF ≤ 1 | 측정된 피상 전력의 2.5% | |||
| 무효 에너지 Er | 0 ≤ PF ≤ 1 | 측정된 피상 전력의 2.5% | |||
| 역률(PF) | - | ±0.025 | |||
| 변위 역률 | - | ±0.025 | |||
| DBF/cosϕ | - | ±0.025 | |||
| 범위의 추가 불확도(%)¹ | VP-N > 250V | 0.02% | 0.02% | 0.02% | 0.02% |
| ¹범위 = 1000V x Irange 기준 조건: ㆍ환경: 23°C ±5°C, 최소 30분간 장비 작동, 외부 전기장/자기장 없음, RH <65% ㆍ입력 조건: Cosϕ/PF=1, 정현파 신호 f=50 Hz/60 Hz, 전원 공급 장치 120V/230 V ±10%. ㆍ전류 및 전원 사양: 입력 전압 1상: 120V/230V 또는 3상 Wye/델타: 230V/400V 입력 전류: I > Irange의 10% ㆍ중심 위치의 로고우스키(Rogowski) 코일 또는 클램프의 주회로 도체 ㆍ온도 계수: 0.1 x 28°C 초과 또는 18°C 미만의 각 섭씨 온도에 대해 지정된 정확도 추가 | |||||
| 전기 사양 | |
| 전원 공급 장치 | |
| 전압 범위 | 측정 회로에서 전원을 공급할 때 안전 플러그 입력 사용 시 100V~500V |
| 표준 전원 코드 사용 시 100V-240V(IEC 60320 C7) | |
| 전력 소비량 | 최대 50VA(IEC 60320 입력을 사용하여 전원을 공급할 경우 최대 15VA) |
| 효율성 | ≥ 68.2%(에너지 효율성 규정에 따름) |
| 최대 무부하 소비량 | < 0.3W(IEC 60320 입력을 사용하여 전원을 공급할 경우에만 해당) |
| 메인 상용 주파수 | 50/60Hz ±15% |

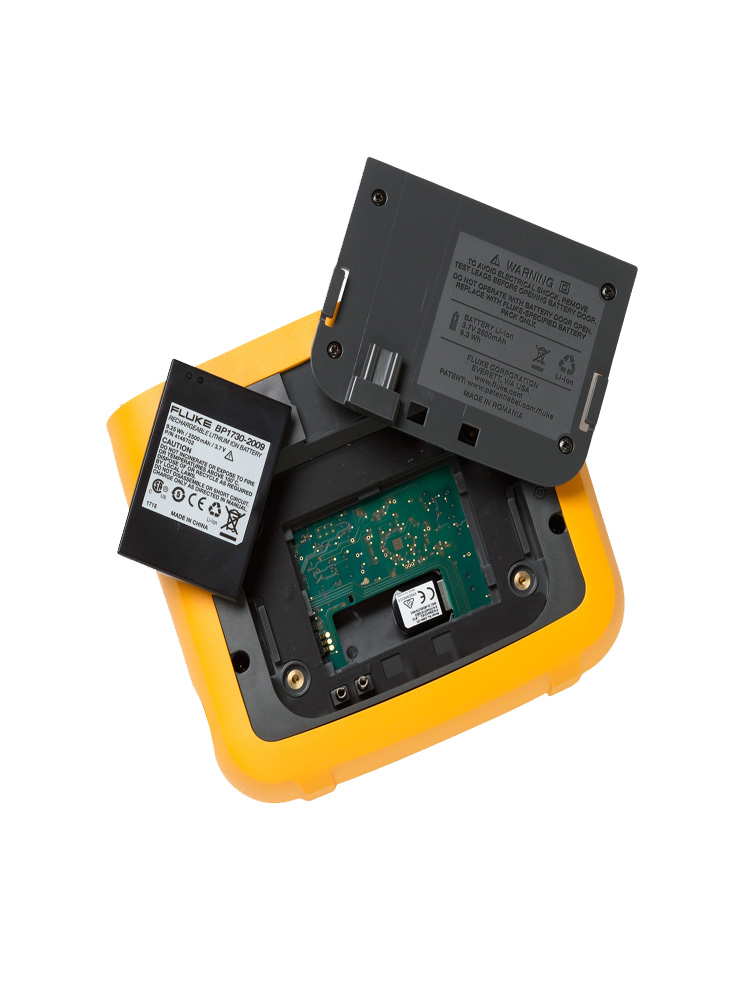

| 배터리 | 리튬 이온 3.7V, 9.25Wh, 고객이 교체할 수 있음 |
| 배터리 사용 시 작동 시간 | 표준 작동 모드에서 4시간, 절전 모드에서 최대 5.5시간 |
| 충전 시간 | < 6시간 |
| 데이터 획득 | |
| 해상도 | 16비트 동기 샘플링 |
| 샘플링 주파수 | 50/60Hz에서 10.24kHz, 주 전원 주파수에 동기화됨 |
| 입력 신호 주파수 | 50/60Hz(42.5~69Hz) |
| 회로 유형 | 1-φ, 1-φ IT, 분상, 3-φ 델타, 3-φ 와이, 3-φ 와이 IT, 3-φ 와이 밸런스, 3-φ 아론/블론델(2요소 델타), 3-φ 델타 오픈 레그, 전류만(부하 검사) |
| 데이터 저장 | 내부 플래시 메모리(사용자가 교체할 수 없음) |
| 메모리 크기 | 8주, 1분 간격, 500개 이벤트 설정 시 일반 로깅 세션 10개 저장¹ |
| ¹가능한 로깅 세션 수 및 로깅 기간은 사용자의 요구 사항에 따라 달라집니다. | |
| 기본 간격 | |
| 측정되는 매개변수 | 전압, 전류, AUX, 주파수, THD V, THD A, 전력, 역률, 기본 전력, DPF, 에너지 |
| 평균 간격 | 사용자가 선택 가능: 1초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분 |
| 평균값 시간 최소/최대값 | 전압, 전류: 전체 사이클 RMS가 1/2사이클마다 업데이트됨 (IEC61000-4-30에 따라 URMS1/2) Aux, 전력: 200ms |
| 수요 간격(에너지 계측 모드) | |
| 측정되는 매개변수 | 에너지(Wh, varh, VAh), PF, 최대 수요, 에너지 비용 |
| 간격 | 사용자가 선택 가능: 5분, 10분, 15분, 20분, 30분, 꺼짐 |
| 전력 품질 측정 | |
| 측정되는 매개변수 | 전압, 주파수, 불균형, 전압 고조파, THD V, 전류, 고조파, THD A, TDD |
| 평균 간격 | 10분 |
| 개별 고조파 | 2~50번째 고조파 |
| 총 고조파 왜곡 | 50개의 고조파에서 계산됨 |
| 이벤트 | 전압: 전압 급강하, 전압 급상승, 정전, 전류: 돌입 전류 |
| 트리거되는 기록 | 1/2 전압 및 전류 사이클마다 전체 사이클 RMS가 업데이트됨 (IEC61000-4-30에 따라 Urms1/2) |
| 전압 및 전류의 파형(1738) | |
| 표준 준수 | |
| 고조파 | IEC 61000-4-7: 클래스 1 |
| IEEE 519(단기 고조파) | |
| 전력 품질 | IEC 61000-4-30 클래스 S, IEC62586-1(PQI-S 장치) |
| 전원 | IEEE 1459 |
| 전력 품질 준수 | EN50160(측정되는 매개변수의 경우) |
| 인터페이스 | |
| USB-A | USB 플래시 드라이브를 통한 파일 전송, 펌웨어 업데이트 |
| 최대 전류: 120 mA | |
| WiFi | 직접 연결 또는 WiFi 인프라를 통한 파일 전송 및 원격 제어 |
| Bluetooth | Fluke Connect® 3000 시리즈 모듈에서 보조 측정 데이터 읽기 (1738 또는 1736 업그레이드 옵션 필요) |
| USB-미니 | PC에 대한 데이터 다운로드 장치 |
| 전압 입력 | |
| 입력 수 | 4(3상 및 중성) |
| 최대 입력 전압 | 1000Vrms, CF 1.7 |
| 입력 임피던스 | 10 MΩ |
| 대역폭(-3dB) | 42.5Hz~3.5kHz |
| 배율 | 1:1, 가변 |
| 측정 범주 | 1000V CAT III/600V CAT IV |
| 전류 입력 | |
| 입력 수 | 4, 부착된 센서에 대해 모드가 자동으로 선택됨 |
| 입력 전압 | 클램프 입력: 500mVrms/50mVrms, CF 2.8 |
| 로고우스키(Rogowski) 코일 입력 | 150mVrms/15mVrms(50Hz), 180mVrms/18mVrms(60Hz), CF 4(전체 공칭 프로브 범위) |
| 범위 | 1A~150A/10A~1500A (얇은 플렉시블 전류 프로브 i17XX-flex1500 12” 사용 시) |
| 3A~300A/30A~3000A (얇은 플렉시블 전류 프로브 i17XX-flex3000 24” 사용 시) | |
| 6A~600A/60A~6000A (얇은 플렉시블 전류 프로브 i17XX-flex6000 36” 사용 시) | |
| 40mA~4A/0.4A~40A (40A 클램프 i40s-EL 사용 시) | |
| 대역폭(-3dB) | 42.5Hz~3.5kHz |
| 배율 | 1:1, 가변 |
| 보조 입력 | |
| 입력 수 | 2 |
| 입력 범위 | 0~±10V DC, 1회 판독/초 |
| 배율 | 형식: mx + b(게인 및 오프셋) 사용자 구성 가능 |
| 표시되는 단위 | 사용자 구성 가능(7자, 예:°C, psi 또는 m/s) |
| 무선 연결 | |
| 입력 수 | 2 |
| 지원되는 모듈 | Fluke Connect® 3000 시리즈 |
| 수집 | 1회 판독/초 |
| 환경적 사양 | |
| 작동 온도 | -10°C~+50 °C(14°F~122°F) |
| 보관 시 온도 | -20°C~+60°C(-4 °F~140°F), 배터리 장착 시: -20°C~+50 °C(-4°F~122°F) |
| 작동 습도 | 10°C~30°C(50°F~86°F) 최대 95% RH |
| 30 °C~40 °C(86 °F~104 °F) 최대 75% RH | |
| 40 °C~50 °C(104 °F~122 °F) 최대 45% RH | |
| 작동 고도 | 2000m(최고 4000m, 1000V CAT II/600V CAT III/300V CAT IV로 감세) |
| 보관 고도 | 12,000m |
| 외함 | IP50(EN60529에 따름) |
| 진동 | MIL-T-28800E, 유형 3, 클래스 III, 스타일 B |
| 안전 | IEC 61010-1 |
| IEC 주 전원 입력: 과전압 범주 II, 오염 등급 2 | |
| 전압 단자: 과전압 범주 IV,오염 등급 2 | |
| IEC 61010-2-031: CAT IV 600V / CAT III 1,000V | |
| 전자기 호환성 | EN 61326-1: 산업 CISPR 11: Group 1, Class A |
| 한국(KCC): Class A 장비(산업 방송 및 통신 장치) | |
| 미국(FCC): 47 CFR 15 subpart B, 이 제품은 15.103항에 따라 예외 장치로 간주함 | |
| 온도 계수 | 0.1 x 정확도 사양/°C |
| 일반 사양 | |
| 컬러 LCD 디스플레이 | 4.3인치 활성 매트릭스 TFT, 480픽셀 x 272픽셀, 저항 터치 패널 |
| 보증 | 기기 및 전원공급장치: 2년(배터리 미포함) |
| 액세서리: 1년 | |
| 교정 주기: 2년 | |
| 규격 | 기기: 19.8 cm x 16.7 cm x 5.5 cm(7.8 in x 6.6 in x 2.2 in) |
| 전원공급장치: 13.0 cm x 13.0 cm x 4.5 cm(5.1 in x 5.1 in x 1.8 in) | |
| 전원공급장치가 부착된 기기: 19.8 cm x 16.7 cm x 9 cm (7.8 in x 6.6 in x 3.5 in) | |
| 무게 | 기기: 1.1 kg(2.5 lb) |
| 전원공급장치: 400 g(0.9 lb) | |
| 무단 변경 방지 | Kensington 잠금 장치 슬롯 |
| i17xx-flex 1500 12인치 Flexible Current Probe 사양 | |
| 측정 범위 | 1~150A ac/10~1500A ac |
| 비파괴 전류 | 100kA(50/60Hz) |
| 기준 조건에서의 고유 오차 | 판독값의 ±0.7% |
| 정확도 173x + iFlex | ±(판독값의 1% + 범위의 0.02%) |
| 작동 온도 범위에 대한 온도 계수 | 판독값의 0.05%/°C 판독값의 0.09%/°F |
| 작동 전압 | 1000V CAT III, 600V CAT IV |
| 프로브 케이블 길이 | 305 mm(12인치) |
| 프로브 케이블 직경 | 7.5mm(0.3인치) |
| 최소 곡률 반경 | 38 mm(1.5인치) |
| 출력 케이블 길이 | 2m(6.6ft) |
| 무게 | 115g |
| 프로브 케이블 소재 | TPR |
| 결합 소재 | POM + ABS/PC |
| 출력 케이블 | TPR/PVC |
| 작동 온도 | 80°C(176 °F)를 초과하지 않는 테스트에서 도체의 온도 -20°C~+70°C(-4°F~158°F) |
| 온도, 비작동 | -40 °C~+80 °C(-40 °F~176 °F) |
| 상대 습도, 작동 | 15%~85%, 비응축 |
| IP 등급 | IEC 60529:IP50 |
| 품질 | 1년 |
| * 기준 조건: 환경: 23°C ±5°C, 외부 전기장/자기장 없음, RH 65% 중심 위치의 주회로 도체 | |
