SPS-M/A 시리즈 DC 전원 공급 시스템
  • 제품명DC Power Supply System
  • 제조사APM Technologies
  • 모델SPS-M/A Series
제품정보

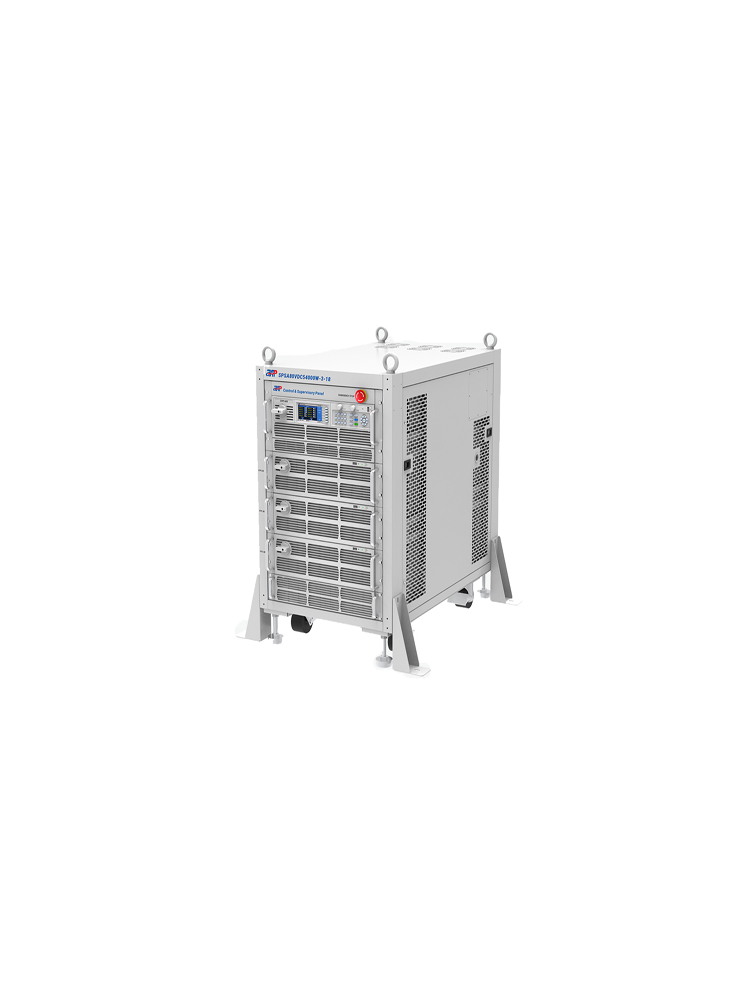

SPS-M/A Series


DC 전원 공급 시스템

SPS-M/A 시리즈 DC 전원 공급 시스템은 제어 모드에 따라 SPSM 및 SPSA의 두 가지 시리즈 캐비닛을 지원합니다.

단일 캐비닛의 최대 출력 전압 및 전류는 각각 최대 2250V 및 3000A입니다.

단일 캐비닛의 출력 전력은 최대 180kW입니다.

출력 용량을 576kW까지 늘리기 위해 마스터-슬레이브 구성을 지원합니다.

SPSM 시리즈 캐비닛은 세계적으로 유명한 회로 차단기를 사용하여 내부의 각 전원 모듈의 입력을 제어합니다.

전원을 켜면 지정된 3U 또는 6U 높이의 전원 공급 장치가 모든 슬레이브 장치를 제어하는 마스터로 구성됩니다.

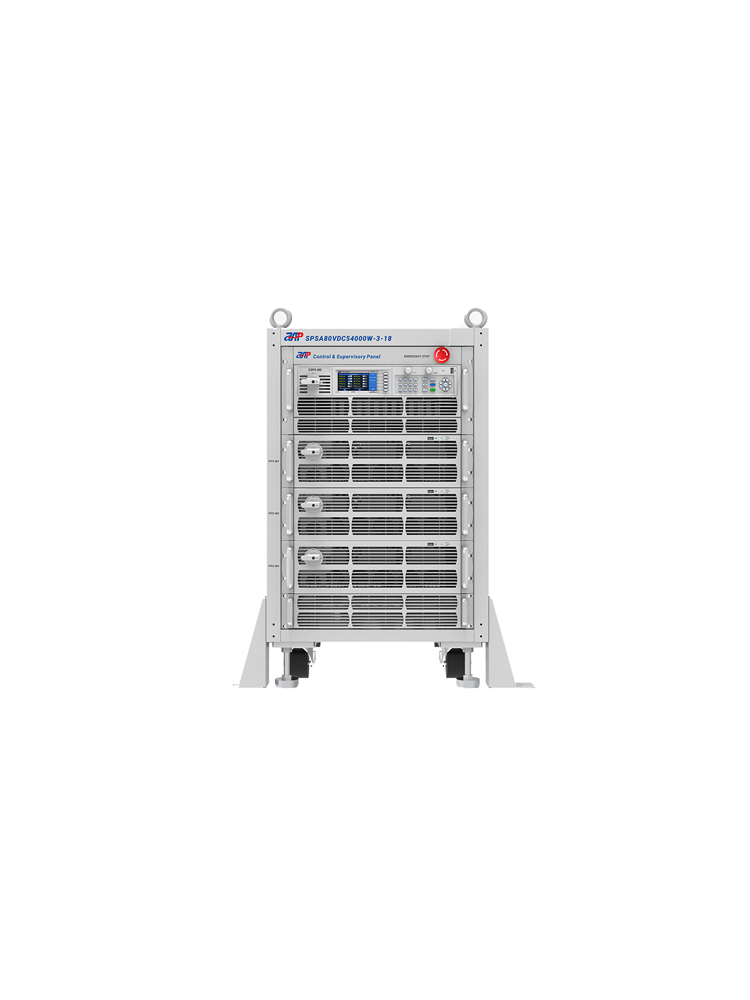

CSP는 PDU(Power Distribution Unit)와 CSP(Control & Supervisory Panel)가 장착된 SPSA 시리즈 캐비닛의 마스터입니다.

PDU는 마이크로프로세서와 수십만 개의 VA AC 주 전원 관리를 5U/8U 높이 섀시에 통합합니다. CSP는 이 시스템의 입력 및 출력 매개변수를 표시합니다.

터치패널은 사용자가 모든 구성, 설정 및 업데이트를 쉽게 관리할 수 있도록 완벽하고 직관적인 사용자 인터페이스를 제공합니다.

완전한 보호 설계로 잠재적인 부상을 방지합니다.



제품 특징

대형 컬러 터치 스크린, 회전식 손잡이 및 키는 탁월한 작동 경험을 제공합니다.

비상 정지 기능을 갖추고 있어 관리되는 모든 DC 전원 공급 장치를 한 번에 물리적으로 차단할 수 있습니다.

3상 입력 전압은 전 세계 배전 규정을 충족하며 AC 주 전원은 187~308Vac/340~480Vac(옵션)입니다.

정전압(CV), 정전류(CC) 및 정전력(CP) 작동 모드, CC 또는 CV 작동 우선순위 설정.

표준 RS232/RS485/USB 인터페이스, 옵션 LAN 및 GPIB 인터페이스, 옵션 CAN 인터페이스.

조정 가능한 전압/전류 슬루율.

스마트 3단계 충전 알고리즘 시뮬레이션.

전체 보호: OVP, OCP, OPP 및 OTP 보호.

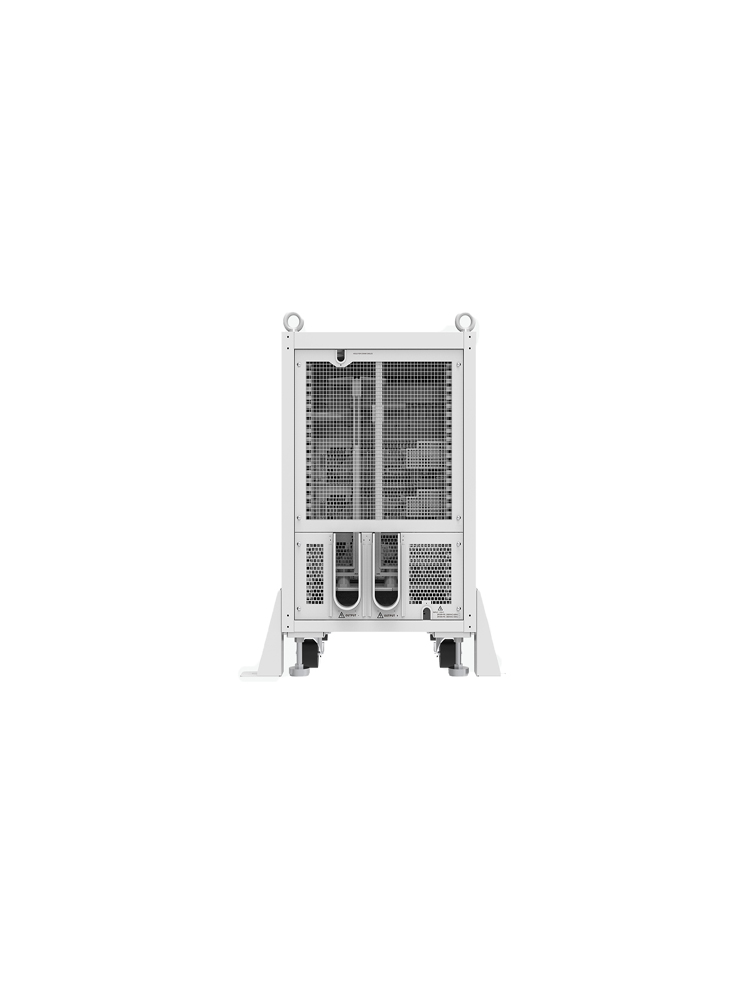

보호 스위치가 있는 뒷문으로 작업자에게 안전합니다.

목록/단계 모드 프로그래밍.

SCPI 호환, 웹 GUI 기능 제공.




기능 및 장점

SPSA 시리즈의 장점

● CSP5/CSP8*, 5/10 장치 3U 높이 DC 전원 공급 장치 또는 2/5 장치 6U 높이 DC 전원 공급 장치와 연결합니다.

● 내장형 전력계로 V, A, 주파수, 전력, PF 등 AC 주전원 매개변수를 모니터링합니다.

● 효율 계산 및 전기량 기록을 지원합니다.

● 타이머가 내장되어 있어 출력 실행 시간을 설정할 수 있습니다.

● 터치 스크린에서 각 전원 공급 장치의 출력을 쉽게 활성화하고 DC 전원 공급 장치를 On/Off 할 수 있습니다.

● 동일한 시스템에 있는 각 DC 전원 공급 장치의 출력 매개변수를 표시합니다.

● PDU는 DC 전원 시스템의 배선을 대폭 단순화합니다.

● OVP, UVP, OFP, UFP, OCP 및 위상 손실과 같은 사용자 정의 AC 입력 보호 매개변수.

● 이더넷을 통해 CSP를 모니터링 및 제어할 수 있는 웹 GUI 기능을 제공합니다.





* 동일한 모델의 CSP라도 연결된 DC 전원 공급 장치에 따라 다르게 구성될 수 있습니다.

캐비닛 연결

1. 출력 전력을 높이기 위해 캐비닛을 병렬로 연결할 수 있습니다.

 ● 최대 16개 장치 3U 높이의 동일 모델 DC 전원 공급 장치 또는 6U 높이의 동일 모델 DC 전원 공급 장치를 버스를 통해 연결할 수 있습니다.

 ● 각각 18kW의 전력을 가진 16개의 장치가 288kW 시스템에 함께 연결됩니다.

 ● 각각 36kW의 전력을 가진 16개의 장치가 576kW 시스템에 함께 연결됩니다.








2. 서로 다른 높이의 캐비닛을 병렬로 연결할 수 있습니다.

 ● 평행 막대를 사용하여 여러 랙 캐비닛 간의 연결을 단순화합니다.

 ● 여러 개의 랙 캐비닛 간 빈틈없는 연결을 실현했습니다.







CSP의 디스플레이

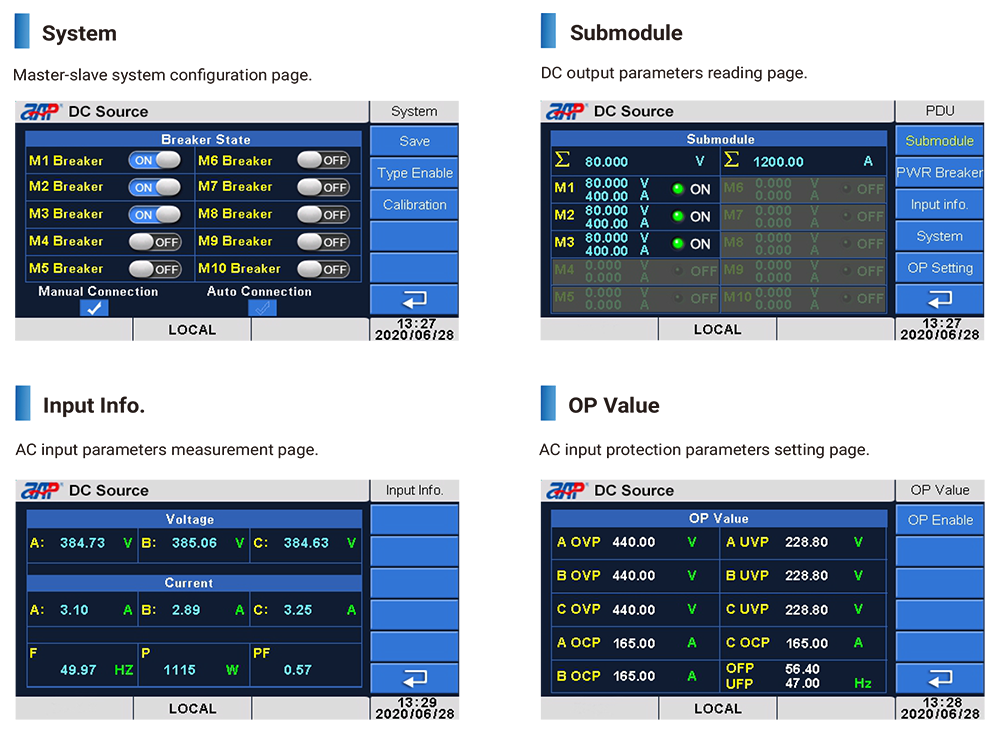

CSP는 사용자가 전면 패널을 통해 전원 공급 시스템을 제어하고 모니터링할 수 있도록 다음과 같은 메뉴를 제공합니다.
