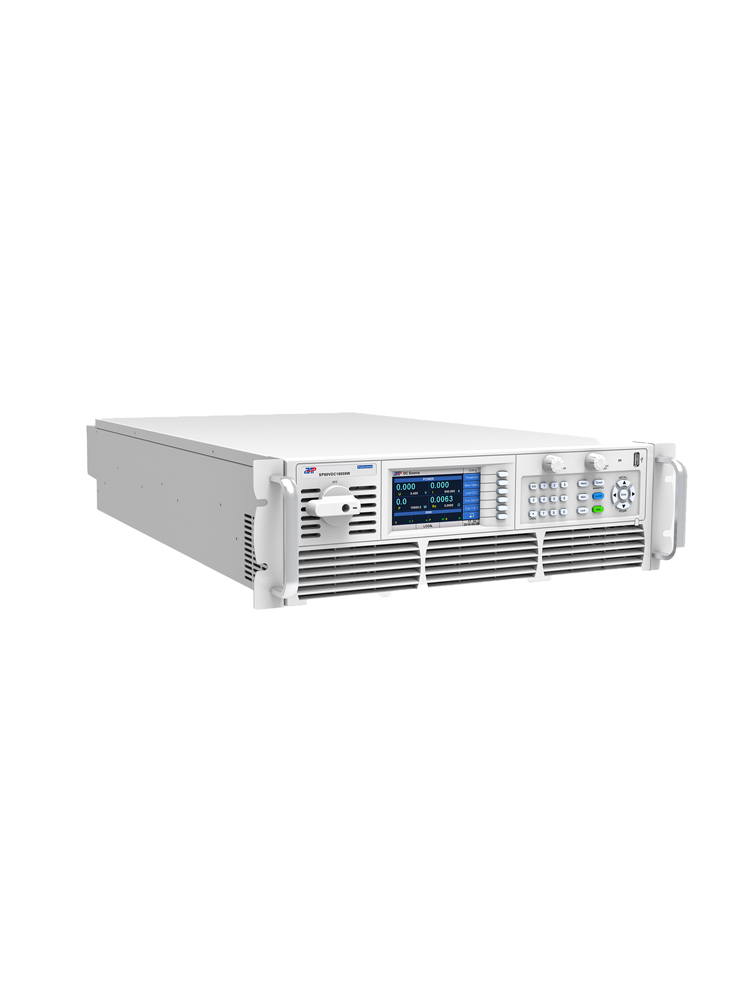

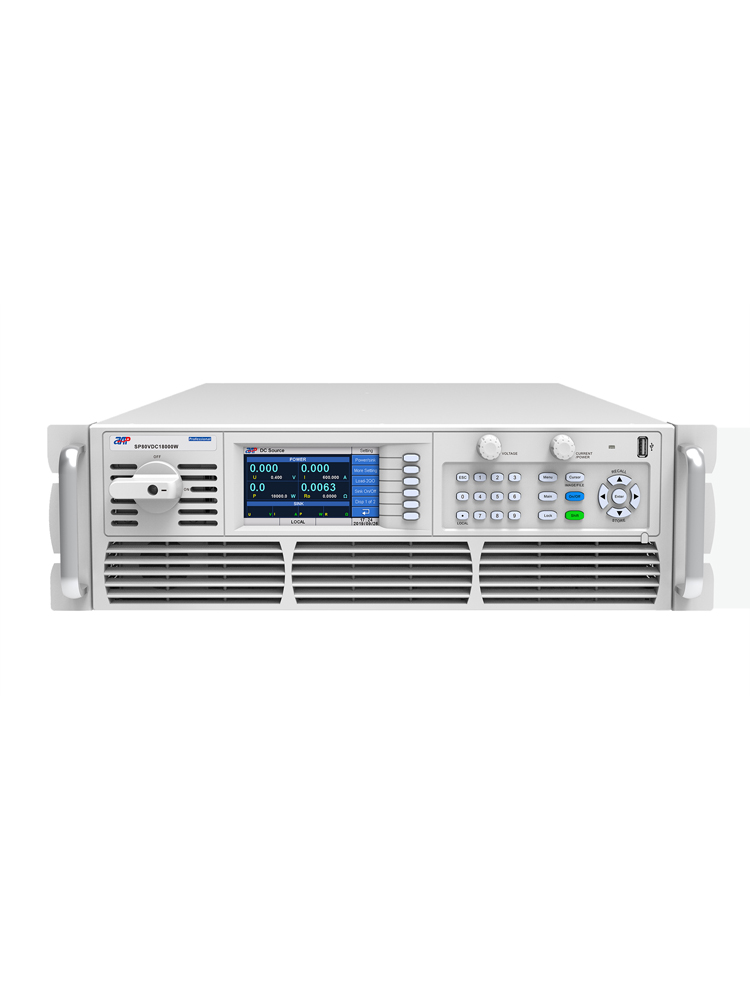

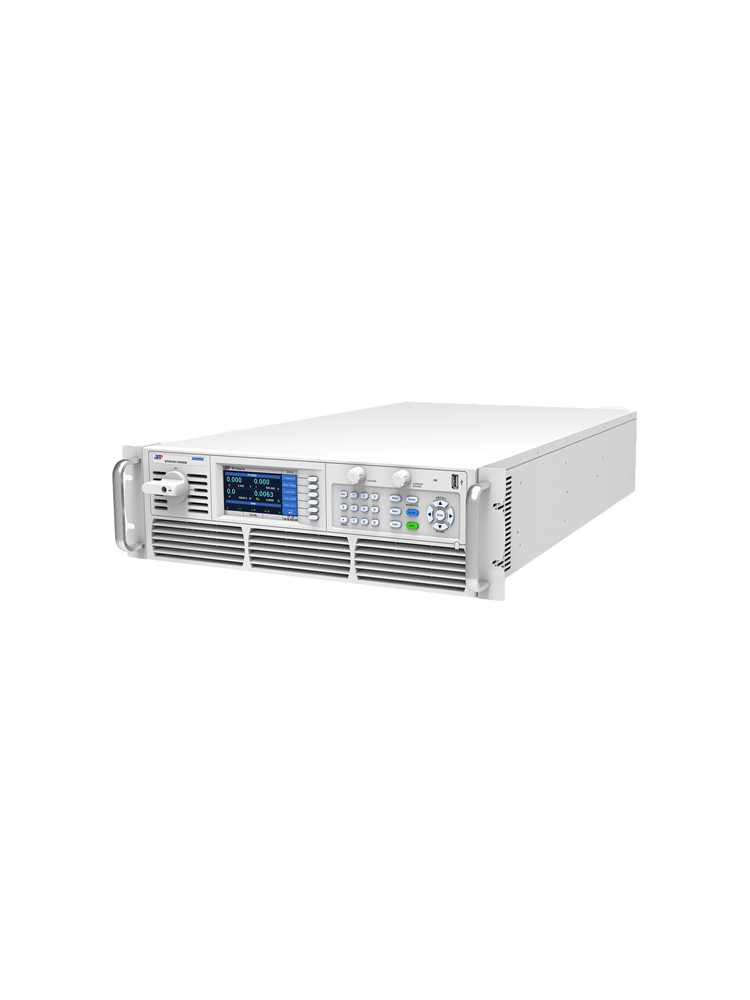

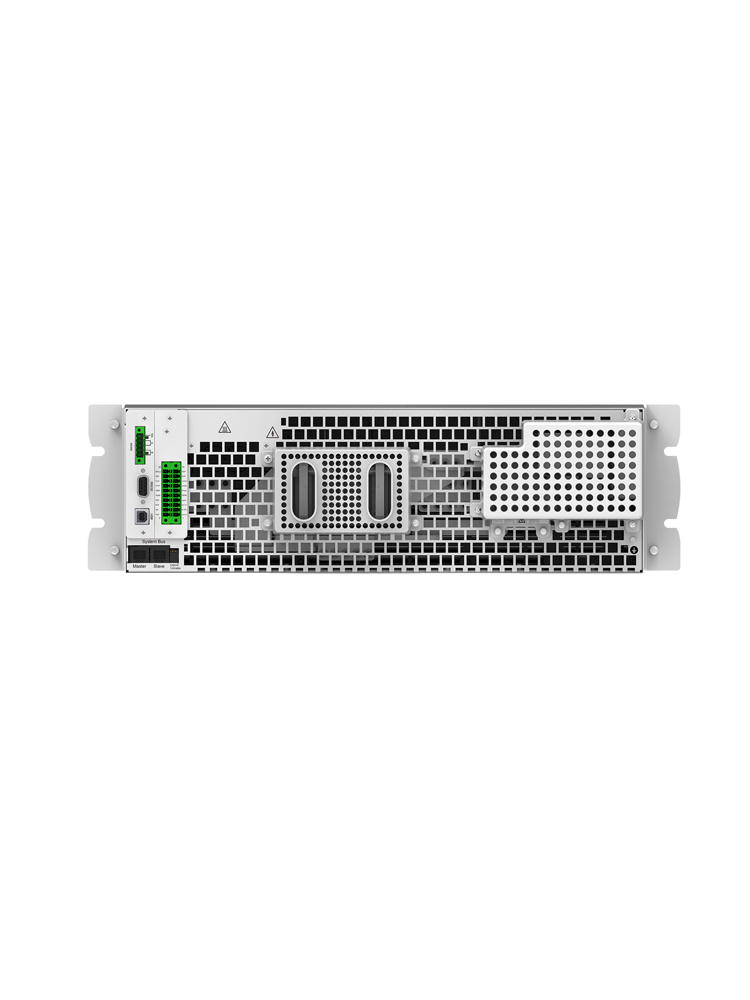

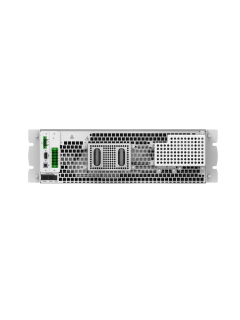

SP-3U/6U Series

광범위한 고전력 프로그래밍 가능 DC 전원 공급 장치

이 시리즈 고전력 프로그래밍 가능 DC 전원 공급 장치는 고주파 절연 및 활성 PFC 설계를 채택하여 모든 출력 지점에서 높은 효율을 달성할 수 있습니다.

DSP 및 FPGA 제어 회로는 더 빠르지만 안정적인 내부 데이터 컴퓨팅 및 응답 기능을 제공합니다.

태양광 어레이 시뮬레이션 기능은 태양광 패널의 출력 특성을 시뮬레이션하는 고유한 기능을 제공합니다.

사용자는 내장된 표준 자동차 전력망 전압 곡선을 선택하여 수요에 따라 직접 DUT 성능 테스트를 수행할 수 있습니다.

시중에서 일반적으로 알려진 유형의 배터리에 적합한 스마트 3단계 충전 알고리즘 시뮬레이션이 내장되어 있습니다.

자동 시퀀스 출력에는 목록 및 단계 모드를 사용할 수 있습니다.

내장형 RS232, RS485 및 USB 통신 인터페이스, LAN&GPIB 또는 CAN 통신 카드는 선택 사항입니다.

제품 특징

직관적인 인터페이스를 갖춘 대형 컬러 터치스크린은 뛰어난 직관력의 조작 경험을 제공합니다.

3상 입력 전압은 전 세계 배전 규정을 충족하며, AC 주 전원은 187~305Vac/340~480Vac(옵션)

정전압(CV), 정전류(CC) 및 정전력(CP) 작동 모드, CC 또는 CV 작동 우선순위 설정

조정 가능한 전압/전류 슬루율

DDS 임의 함수 발생기*

태양광 패널 I-V 곡선 시뮬레이션 기능*

스마트 3단계 충전 알고리즘 시뮬레이션*

배터리 시뮬레이터 기능*

목록/단계 모드 프로그래밍

TTL/아날로그 제어 및 모니터링

내장된 표준 자동차 전력망 전압 곡선*

완벽한 보호: OVP, OCP, OPP 및 OTP 보호

마스터-슬레이브 모드 지원, 최대 16개 장치 병렬화

SCPI 명령어 지원, 웹 GUI 기능 제공

* Professional 버전 장치에서만 이러한 기능을 지원합니다.

기능 및 장점

그래픽 사용자 인터페이스

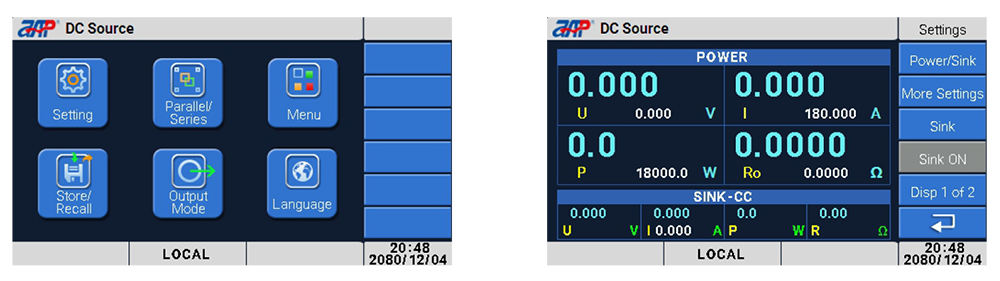

대형 컬러 터치 스크린은 고객에게 간단하고 빠른 조작을 제공하며 디스플레이 출력 데이터 및 전원 상태의 실시간 업데이트를 제공합니다. 실제 값은 더 큰 문자로 표시되므로 먼 거리에서도 읽을 수 있습니다.

넓은 입력 전압 범위 및 높은 전력 밀도

3상 입력 전압 범위 187~480Vac는 전 세계 배전 규정을 충족합니다.

36kW/6U 고밀도, 더 높은 효율, 더 낮은 리플 및 빠른 응답을 통해 다양한 애플리케이션의 다양한 기간에 대한 테스트 요구 사항에 이상적입니다.

이 시리즈 전원 공급 장치는 1~3개의 내부 6kW 전원 블록을 가질 수 있으며, 각 블록은 3상 AC 주전원의 별도 위상에 걸쳐 연결됩니다.

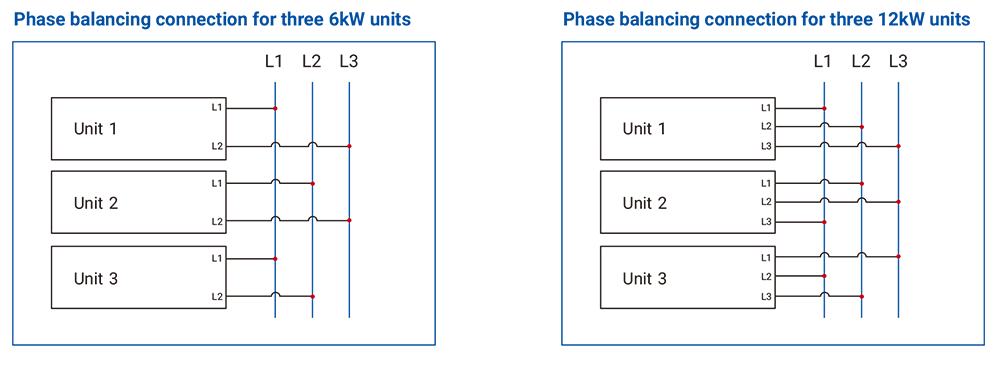

다음 그림은 3상 AC 주전원에서 균형 잡힌 전류 소모를 얻기 위해 3개의 6kW 장치 또는 3개의 12kW 장치를 설치하는 방법을 보여줍니다.

참조 및 이력서 우선순위

이 시리즈 전원 공급 장치는 CC/CV 우선 순위 기능을 제공하므로 사용자는 테스트 요구 사항에 따라 적합한 모드를 선택할 수 있으며 출력을 전압 고속 또는 전류 오버슈트 없는 모드로 설정할 수 있습니다.

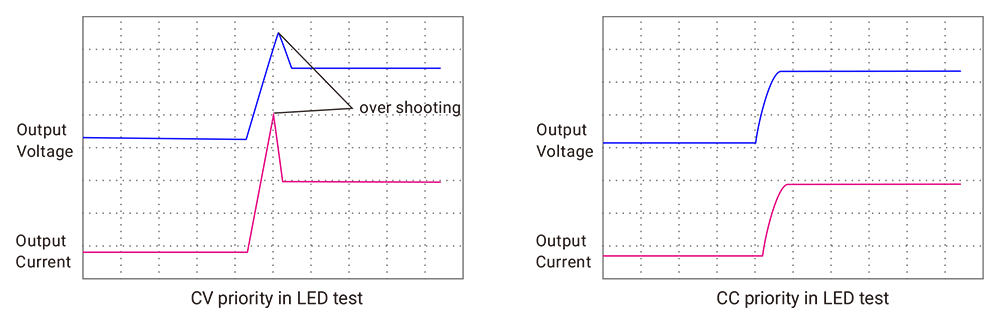

아래는 LED 테스트 중 전류 오버슈트를 방지하기 위한 CC 우선순위 적용을 보여줍니다.

조정 가능한 전압/전류 슬루율

이 시리즈 전원 공급 장치는 전압 및 전류에 대한 조정 가능한 상승 및 하강 시간 설정을 제공합니다.

조정 가능한 시간 범위는 1ms~24h입니다

목록/프로그램/단계 모드 프로그래밍

이 시리즈 전원 공급 장치는 출력 파형 프로그래밍을 위한 목록/프로그램/단계 모드를 제공합니다.

사용자는 각 단계의 전압/전류 값 및 시간을 미리 편집하고 전원 공급 장치에 트리거 신호를 제공할 수 있습니다.

그러면 정의된 파일에 따라 사전 설정된 시퀀스/파형이 자동으로 실행됩니다.

시퀀스 모드는 여러 파일 간의 링크를 지원하며, 사용자는 각 파일의 반복 시간과 전체 시퀀스 파일의 총 반복 시간을 설정할 수 있습니다.

< Professional 버전 전원 공급 기능 >

DDS 임의 함수 생성기

이 시리즈 전원 공급 장치에는 아래 표시된 일반적인 기능을 생성할 수 있는 실제 기능 발생기가 포함되어 있어 편집이나 직접 호출이 편리합니다.

표준 기능 외에도 이 임의 생성기는 개발 및 생산 시 테스트 목적으로 사용할 수 있는 복잡한 기능 세트의 생성 및 실행을 위해 액세스할 수 있습니다.

내장된 표준 자동차 전력망 전압 곡선

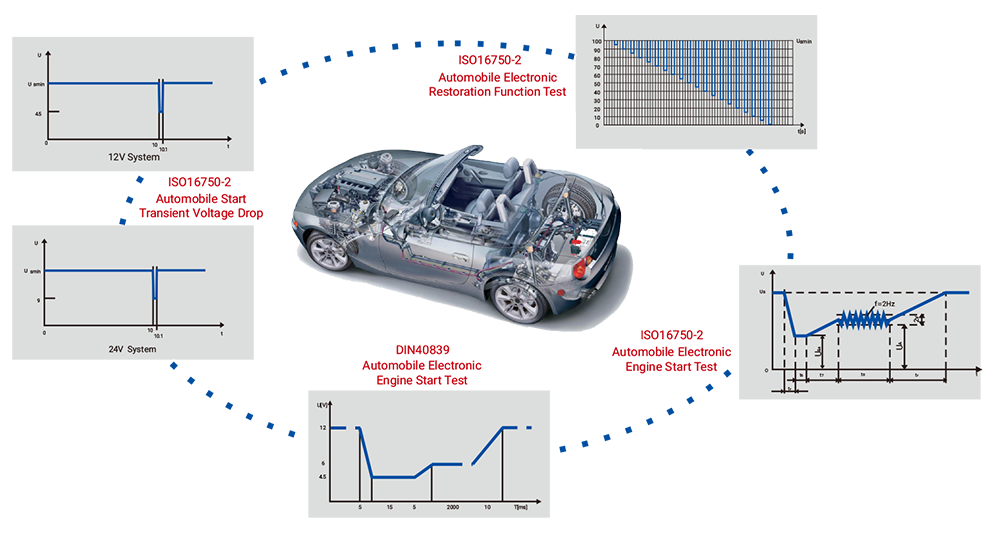

이 시리즈 전원 공급 장치에는 자동차 전력 네트워크를 위한 독일 DIN40839 표준 전압 곡선과 국제 표준 ISO-16750-2 펄스 파형이 내장되어 있습니다.

임의의 기능 생성 능력과 함께 빠른 상승/하강 응답 시간을 통해 다양한 테스트 조건에서 자동차 전자 장비의 성능에 대한 영향을 실제로 시뮬레이션할 수 있으며

자동차 전자 산업에서 선호되는 전력 테스트 장비입니다.

태양광 패널 I-V 곡선 시뮬레이션 기능

전원 공급 장치는 곡선 모드, 사용자 정의 모드 및 SAS 모드를 포함하여 태양광 어레이의 출력 특성을 시뮬레이션하는 고유한 기능을 제공합니다.

곡선 모드에서는 태양광 어레이 I-V 곡선을 시뮬레이션하기 위해 4개의 매개변수만 설정하면 됩니다.

사용자 정의 모드를 사용하면 사용자는 PV 인버터 장치의 MPPT 성능 평가에 유용한 동적 구름 덮개 효과를 시뮬레이션하기 위해 최대 4096개 지점을 입력하여 I-V 곡선을 형성할 수 있습니다.

내장된 SAS 모드를 통해 사용자는 매개변수를 설정하여 I-V 곡선 특성 출력을 시뮬레이션하고 보고서를 생성할 수 있습니다.

스마트 3단계 충전 알고리즘 시뮬레이션

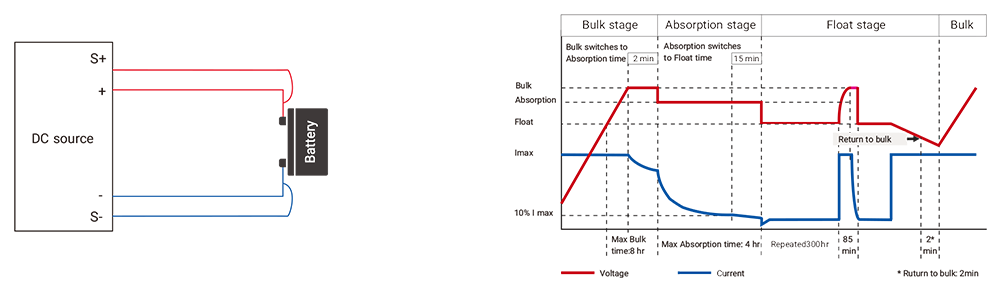

이 시리즈 전원 공급 장치는 시중에서 일반적으로 알려진 유형의 배터리에 적합한 내장 충전 곡선인 3단계 충전 알고리즘을 채택합니다.

사용자는 기본 곡선을 직접 호출하거나 테스트 요구 사항에 따라 다양한 충전 단계에서 스위칭 조건을 변경할 수 있습니다.

내부 설계를 통해 하드웨어 개선 및 최적화를 통해 전원 공급 장치를 끌 때 배터리에서 전원 공급 장치로 전달되는 전류는 모든 배터리 전압에서 10mA 미만이 됩니다.

따라서 역관개 방지 장비가 없는 경우에도 배터리 용량 손실을 방지할 수 있습니다.

배터리 시뮬레이터 기능

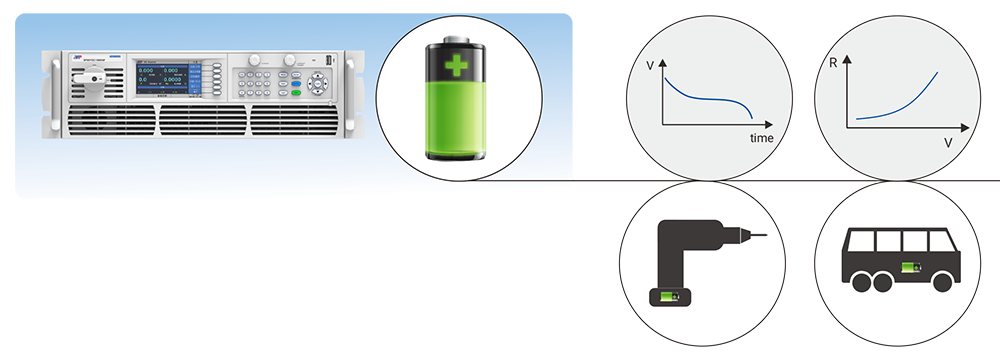

이 시리즈 전원 공급 장치에는 일반적인 배터리 내부 저항 곡선과 방전 곡선이 내장되어 있어 실제 사례에서 배터리 동작을 쉽게 시뮬레이션할 수 있습니다.
