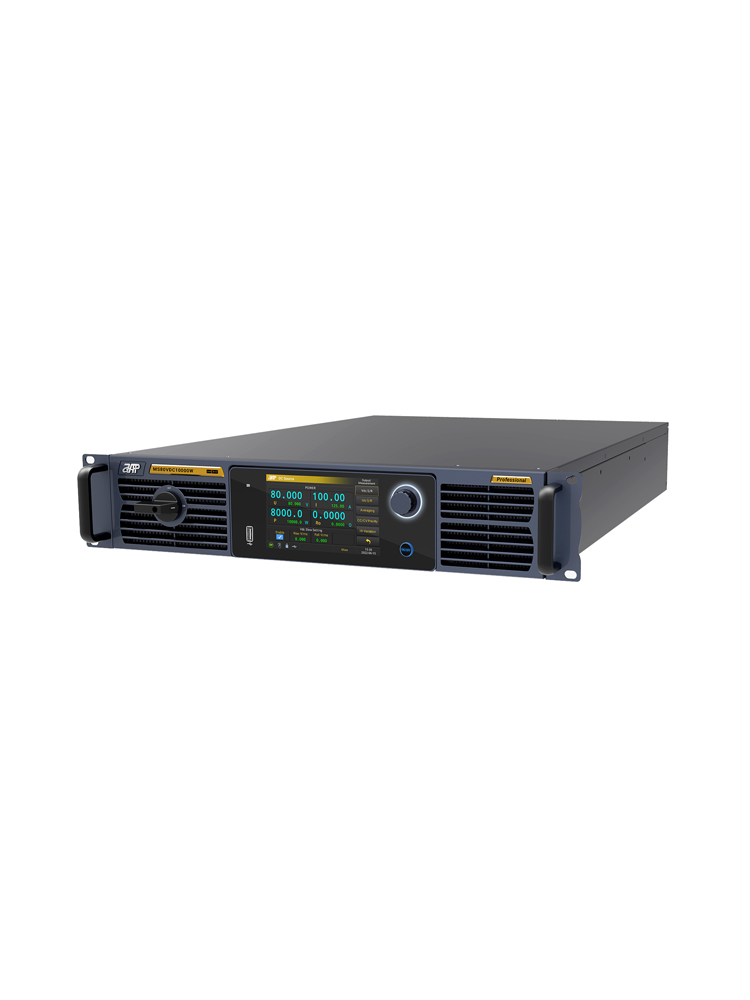

모멘텀 S 시리즈

광범위한 프로그램형 DC 전원 공급 장치

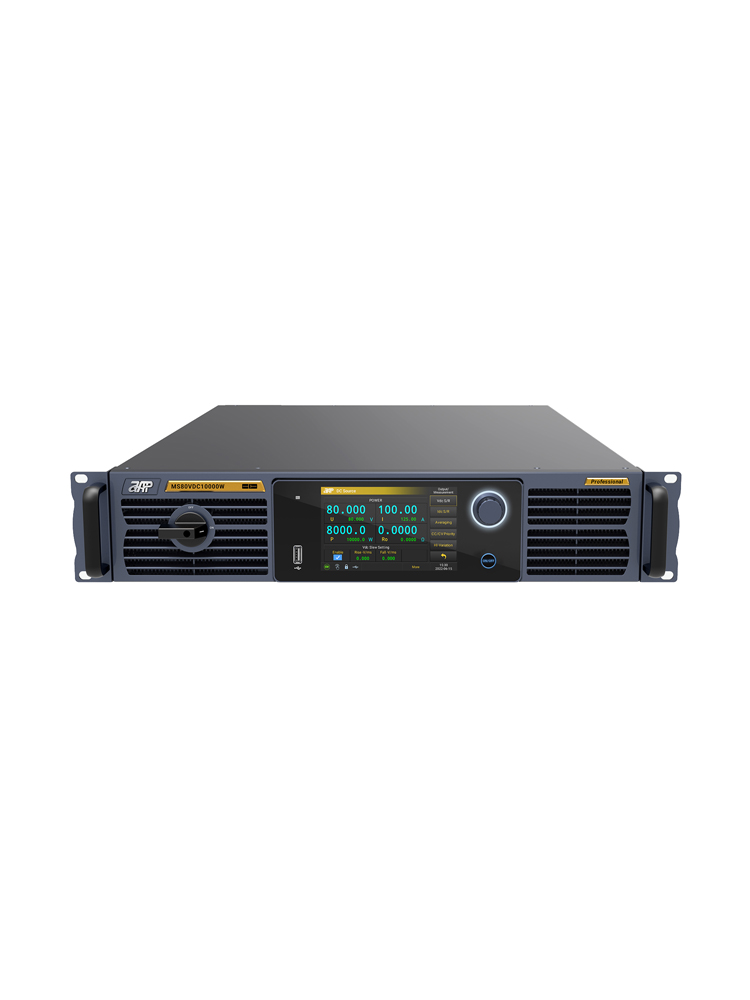

Momentum S 시리즈는 단상 또는 3상 입력 옵션을 갖춘 단일 출력 프로그래밍 가능 DC 전원 공급 장치이며 범용 입력 전압을 지원합니다.

2U 모델에서 10kW 출력을 달성하기 위한 높은 전력 밀도 구조 설계로 광섬유 병렬을 통해 더 높은 전력 요구 사항을 충족할 수 있습니다.

또한, 최대 전력 출력 시 전류 및 전압의 출력 범위를 확장하는 넓은 범위의 출력 설계를 채택하여 보다 유연하게 사용할 수 있습니다.

간단한 UI 터치 인터페이스와 고유한 테스트 기능이 내장된 고급 외관을 통해 시스템 통합 테스트, 배터리 충전 및 시뮬레이션, 자동차 전자 테스트, 태양광 패널 시뮬레이션 등과 같은 테스트 애플리케이션을 충족할 수 있습니다.

제품 특징

풀 터치 플립 패널 디자인, 간단한 UI 상호 작용 인터페이스, 더 쉽고 빠른 작동.

범용 입력 전압, 단상/3상 입력 옵션.

고전력 밀도 구조 설계, 2U/10kW.

조정 가능한 전압/전류 슬루율.

목록/단계 모드 프로그래밍.

SCPI 명령을 지원하고 웹 GUI 기능을 제공합니다.

광범위한 출력 설계, 최대 전력은 더 넓은 범위의 전압 및 전류 조합을 제공합니다.

광섬유 병렬 통신, 강력한 간섭 방지, 매우 빠른 전송, 변함없는 성능(옵션).

DDS 임의 함수 발생기.*

태양광 패널 I-V 곡선 시뮬레이션 기능*

스마트 3단계 충전 알고리즘 시뮬레이션.*

배터리 시뮬레이터 기능*

표준 자동차 전력망 전압 곡선이 내장되어 있습니다.*

TTL/아날로그 제어 및 모니터링(옵션)

완벽한 보호: OVP, OCP, OPP, OTP 및 SCP.

표준 USB 통신 인터페이스, 옵션 GPIB/LAN&RS232/RS485/CAN.

정전압(CV), 정전류(CC) 및 정전력(CP) 작동 모드, CC 또는 CV 작동 우선순위 설정.

* Professional 버전 장치에서만 이러한 기능을 지원합니다.

기능 및 장점

명확하고 직관적이며 편리한 터치 스크린 디자인, 더욱 사용자 친화적인 디자인

이 시리즈는 풀 터치 패널 디자인, 간단한 UI 조작 인터페이스, 쉬운 매개변수 설정 및 전문적인 프로그래밍 기능을 갖추고 있습니다.

출력 매개변수는 대문자로 표시되며 원격 판독은 더 명확하고 직관적입니다.

전면 패널 USB 데이터 로드 및 언로드를 지원하고 전면 패널 뒤집기 기능을 지원하며 작동 및 사용이 쉽습니다.

넓은 범위의 출력, 높은 전력 밀도 설계

Momentum S 시리즈 단일 장치 출력 전압은 최대 1500V, 출력 전류는 최대 630A입니다.

광범위한 출력 설계는 최대 전력 출력에서 전류 및 전압의 출력 범위를 확장하여 추가 모델을 구매하지 않고도 더 넓은 범위의 테스트 요구 사항을 충족합니다.

동시에 높은 전력 밀도 구조 설계를 채택하여 2U 모델에서 SP-1U/2U 시리즈 전력 밀도보다 150% 높은 10kW 출력 전력을 달성합니다.

유연한 입력 모드

이 시리즈는 글로벌 범용 입력 전압을 지원하며 더 많은 테스트 애플리케이션을 충족하기 위해 단상/3상 AC 입력을 선택할 수 있습니다.

목록/프로그램/단계 모드 프로그래밍

이 시리즈 전원 공급 장치는 출력 파형 프로그래밍을 위한 목록/프로그램/단계 모드를 제공합니다.

사용자는 각 단계의 전압/전류 값 및 시간을 미리 편집하고 전원 공급 장치에 트리거 신호를 제공할 수 있습니다.

그러면 정의된 파일에 따라 사전 설정된 시퀀스/파형이 자동으로 실행됩니다.

시퀀스 모드는 여러 파일 간의 링크를 지원하며, 사용자는 각 파일의 반복 시간과 전체 시퀀스 파일의 총 반복 시간을 설정할 수 있습니다.

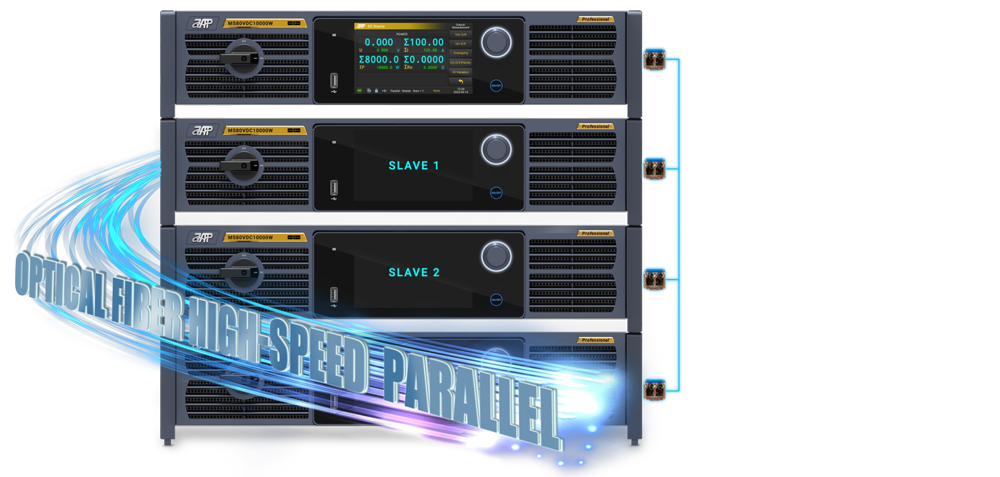

광섬유 병렬, 완벽한 성능

이 시리즈는 마스터-슬레이브 기능을 지원하며 병렬은 고속 광섬유 통신 기능을 채택하여 거의 0에 가까운 전송 지연을 달성합니다.

성능 저하 없이 모든 기능을 동기화할 수 있어 기존 병렬 모드에 존재하는 느린 속도와 낮은 정확도 문제를 완전히 해결하고 독립형 테스트와 같은 작동 경험을 완벽하게 제공합니다.

데스크탑 사용 및 시스템 통합을 위해 다양한 크기가 제공됩니다.

CC&CV 우선순위

이 시리즈 전원 공급 장치는 CC/CV 우선 순위 기능을 제공하므로 사용자는 테스트 요구 사항에 따라 적합한 모드를 선택할 수 있으며 출력을 전압 고속 또는 전류 오버슈트 없는 모드로 설정할 수 있습니다.

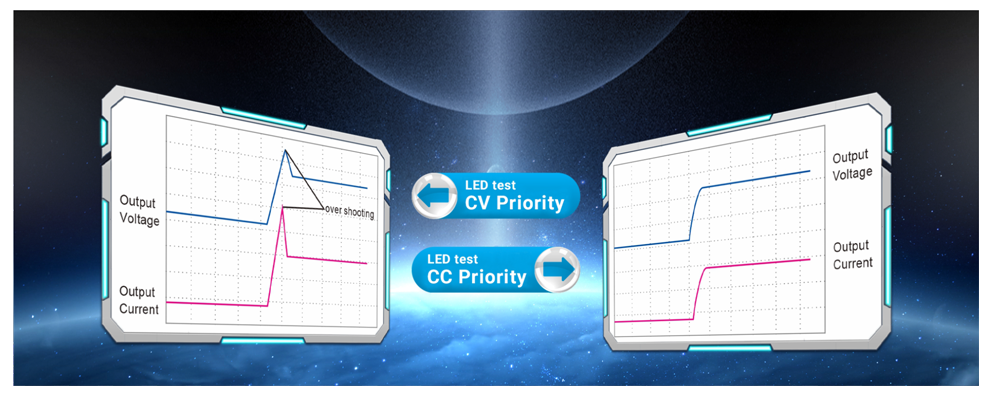

아래는 LED 테스트 중 전류 오버슈트를 방지하기 위한 CC 우선순위 적용을 보여줍니다.

집적 회로 테스트, 충전 및 방전 테스트, 자동차 전자 장치 전력 과도 시뮬레이션에 적합합니다.

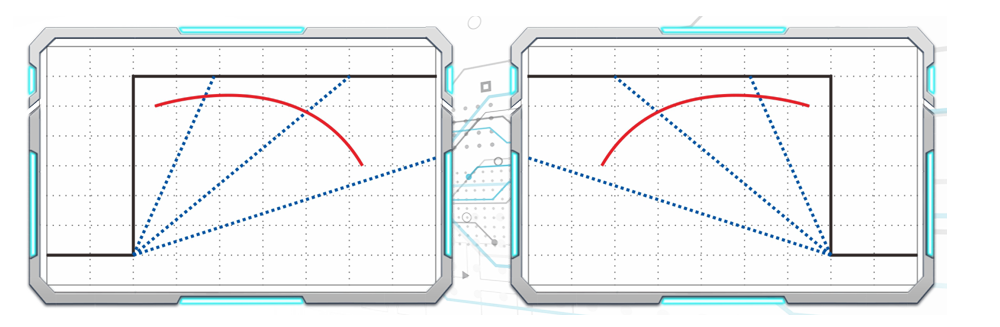

조정 가능한 전압/전류 슬루율

이 시리즈 전원 공급 장치는 전압 및 전류에 대한 조정 가능한 상승 및 하강 시간 설정을 제공합니다.

TTL/아날로그 제어 및 모니터링(옵션)

외부 전압(0~5V/0~10V) 또는 외부 저항(5~10K)을 연결하고 아날로그 모니터링 기능(0V~5V/0~10K)을 통해 출력 전압 또는 전류를 0에서 전체 범위까지 프로그래밍합니다.

(0V-5V / 0-10V) 출력 전압과 전류를 모니터링합니다.

< Professional 버전 전원 공급 기능 >

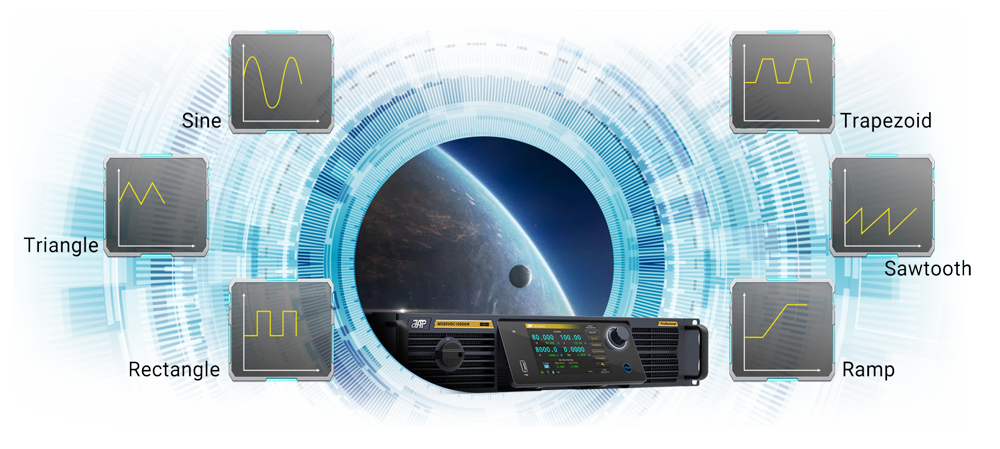

DDS 임의 함수 생성기

이 시리즈 전원 공급 장치에는 아래 표시된 일반적인 기능을 생성할 수 있는 실제 기능 발생기가 포함되어 있어 편집이나 직접 호출이 편리합니다.

표준 기능 외에도 이 임의 생성기는 개발 및 생산 시 테스트 목적으로 사용할 수 있는 복잡한 기능 세트의 생성 및 실행을 위해 액세스할 수 있습니다.

내장된 표준 자동차 전력망 전압 곡선

이 시리즈 전원 공급 장치에는 자동차 전력 네트워크를 위한 독일 DIN40839 표준 전압 곡선과 국제 표준 ISO-16750-2 펄스 파형이 내장되어 있습니다.

임의의 기능 생성 능력과 함께 빠른 상승/하강 응답 시간을 통해 다양한 테스트 조건에서 자동차 전자 장비의 성능에 대한 영향을 실제로 시뮬레이션할 수 있으며 자동차 전자 산업에서 선호되는 전력 테스트 장비입니다.

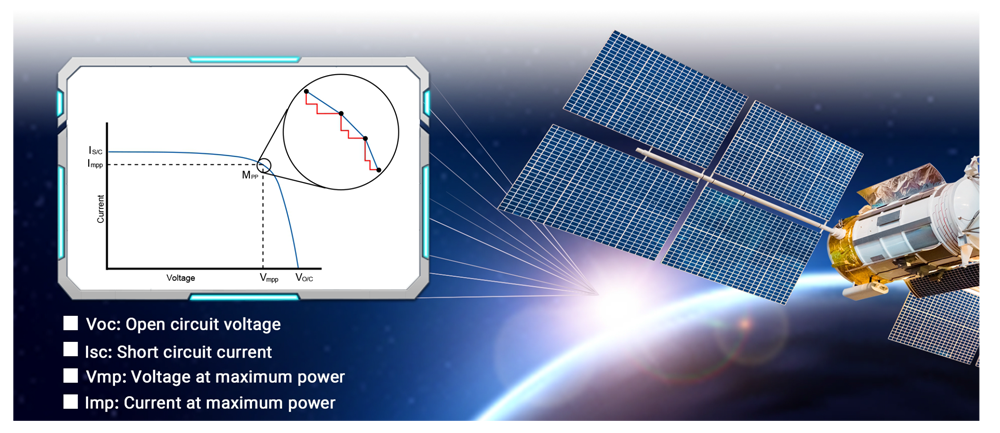

태양광 패널 I-V 곡선 시뮬레이션 기능

전원 공급 장치는 곡선 모드, 사용자 정의 모드 및 SAS 모드를 포함하여 태양광 어레이의 출력 특성을 시뮬레이션하는 고유한 기능을 제공합니다.

곡선 모드에서는 태양광 어레이 I-V 곡선을 시뮬레이션하기 위해 4개의 매개변수만 설정하면 됩니다.

사용자 정의 모드를 사용하면 사용자는 PV 인버터 장치의 MPPT 성능 평가에 유용한 동적 구름 덮개 효과를 시뮬레이션하기 위해 최대 4096개 지점을 입력하여 I-V 곡선을 형성할 수 있습니다.

내장된 SAS 모드를 통해 사용자는 매개변수를 설정하여 I-V 곡선 특성 출력을 시뮬레이션하고 보고서를 생성할 수 있습니다.

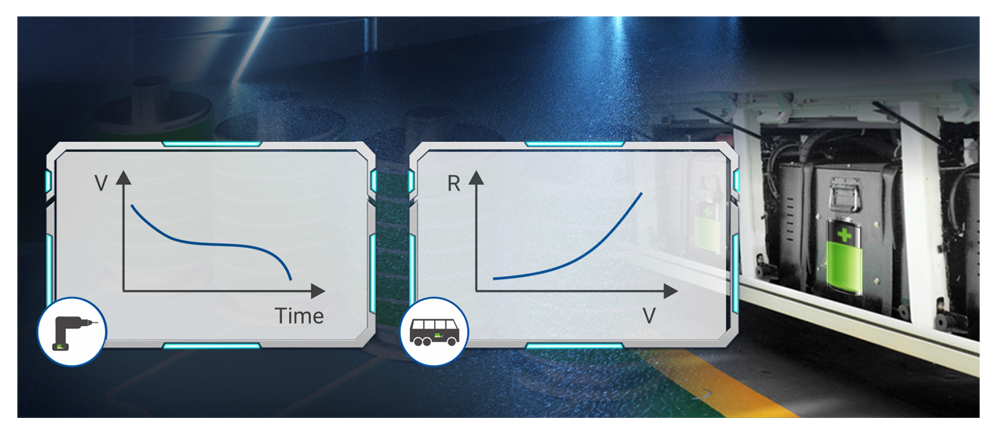

배터리 시뮬레이터 기능

이 시리즈 전원 공급 장치에는 일반적인 배터리 내부 저항 곡선과 방전 곡선이 내장되어 있어 실제 사례에서 배터리 동작을 쉽게 시뮬레이션할 수 있습니다.

외부 부하 전류의 변화에 따라 배터리 시뮬레이션 소프트웨어와 일치시킬 수 있으며, 출력 전압은 시뮬레이션 곡선에 따라 실시간으로 변경될 수 있습니다.

이 소프트웨어는 실시간 데이터 모니터링 및 데이터 보고서 쿼리 기능을 제공하여 엔지니어가 배터리 전원 시스템을 연구할 수 있는 실제 실험 데이터를 제공합니다.

배터리 시뮬레이터 기능

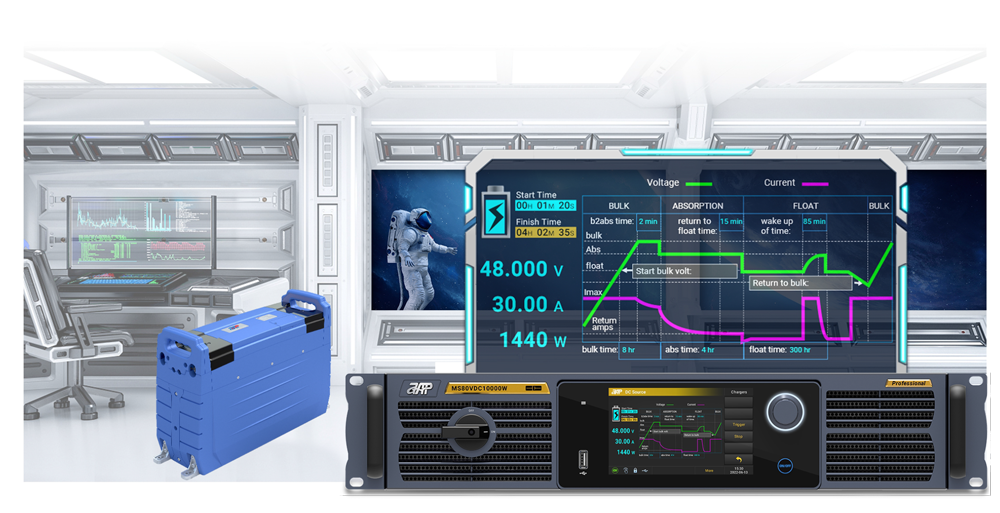

스마트 3단계 충전 알고리즘 시뮬레이션

이 시리즈 전원 공급 장치는 시중에서 일반적으로 알려진 유형의 배터리에 적합한 내장 충전 곡선인 3단계 충전 알고리즘을 채택합니다.

사용자는 기본 곡선을 직접 호출하거나 테스트 요구 사항에 따라 다양한 충전 단계에서 스위칭 조건을 변경할 수 있습니다.

내부 설계를 통해 하드웨어 개선 및 최적화를 통해 전원 공급 장치를 끌 때 배터리에서 전원 공급 장치로 전달되는 전류는 모든 배터리 전압에서 10mA 미만이 됩니다.

따라서 역관개 방지 장비가 없더라도 배터리 용량 손실을 방지할 수 있습니다.
