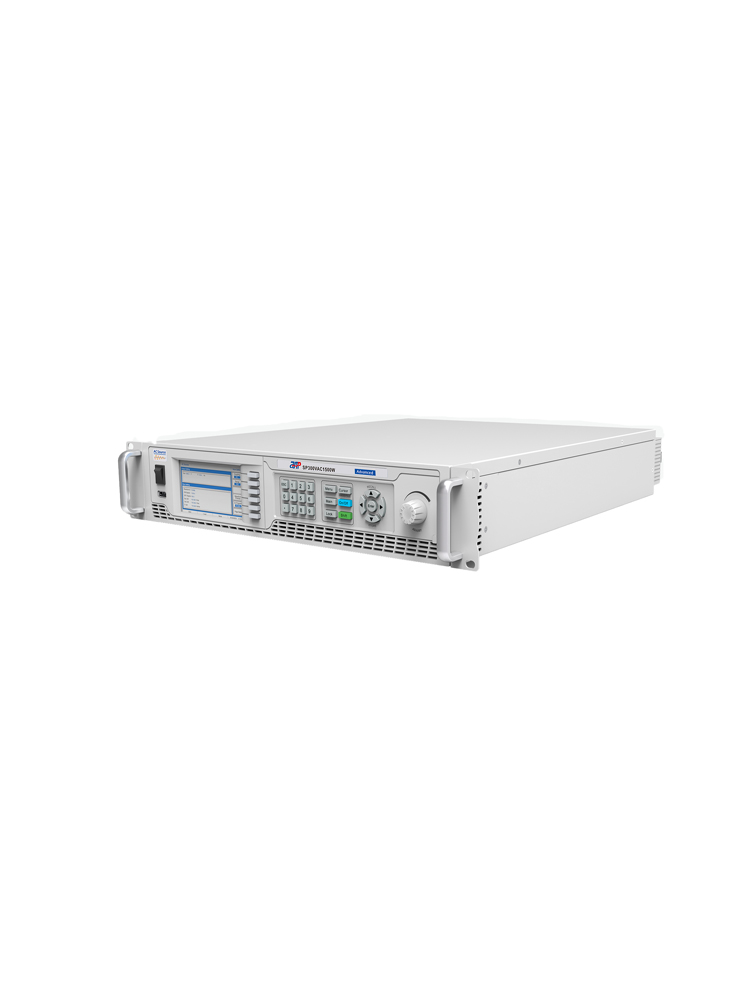

제품 특징

직관적인 인터페이스를 갖춘 대형 컬러 터치스크린, 작동이 용이함

켜기, 끄기 위상 각도 제어, 0-359.9°

AC, DC, AC+DC 출력 모드, 전압 DC 오프셋 시뮬레이션을 위한 AC+DC 출력 모드 기능

출력 주파수: 15~1200Hz, 전압 및 주파수 변경을 위한 프로그래밍 가능한 슬루율 설정

모든 종류의 전력선 교란 조건을 시뮬레이션하기 위해 LIST/PULSE/STEP 모드를 지원합니다.

돌입 전류 테스트에 이상적인 높은 출력 전류 파고율

효율성 테스트를 위한 스윕 기능 및 최대 전력에서의 전압 및 주파수 값 표시

보다 정확한 전류 측정을 위한 다중 전류 범위

전면 패널 USB 인터페이스는 파형을 가져올 수 있는 CSV 형식을 지원합니다.

OCP/OVP/OPP/OTP/역전류 보호/단락 보호

3상 전력 출력 지원, 3상 불균형 출력 시뮬레이션 가능

외부 아날로그 입력 제어 및 TTL 전기 레벨 출력 지원

비용 대비 성능과 다양한 용도를 충족하는 두 가지 버전

프로그래밍 가능한 전압 및 전류 제한, CC 모드 지원

직렬로 최대 2개 장치, 병렬로 4개 장치 지원

디밍/거버너 시뮬레이션 기능을 위한 Triac Dimmer 기능

내장형 파워 미터 기능으로 15가지 전기 매개변수를 실시간으로 측정할 수 있습니다. 이 시리즈 AC 소스는 최대 40차수의 전압 또는 전류 고조파를 측정할 수 있습니다.

기능 및 장점

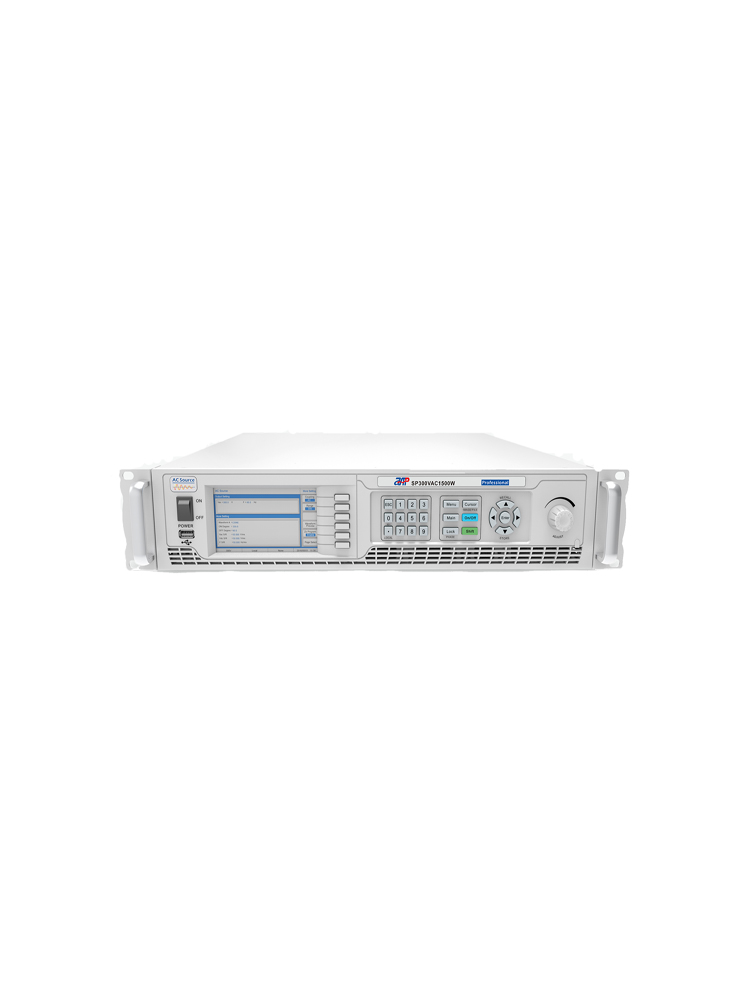

그래픽 사용자 인터페이스

대형 컬러 터치스크린은 고객에게 간단하고 빠른 조작을 제공하며, 디스플레이 출력 데이터 및 전원 상태를 실시간 업데이트하며, 그래픽 디스플레이로 더욱 직관적입니다.

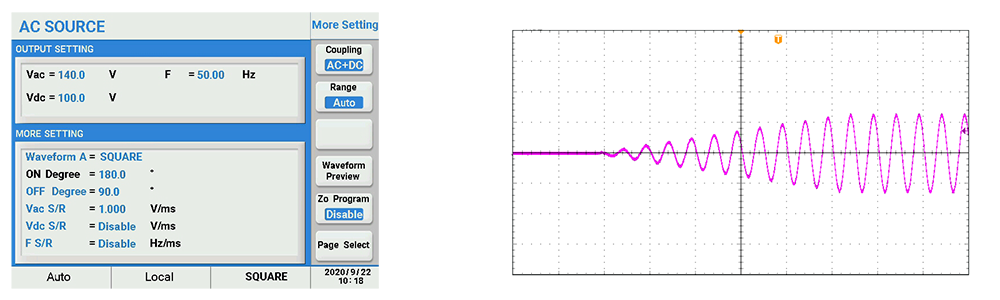

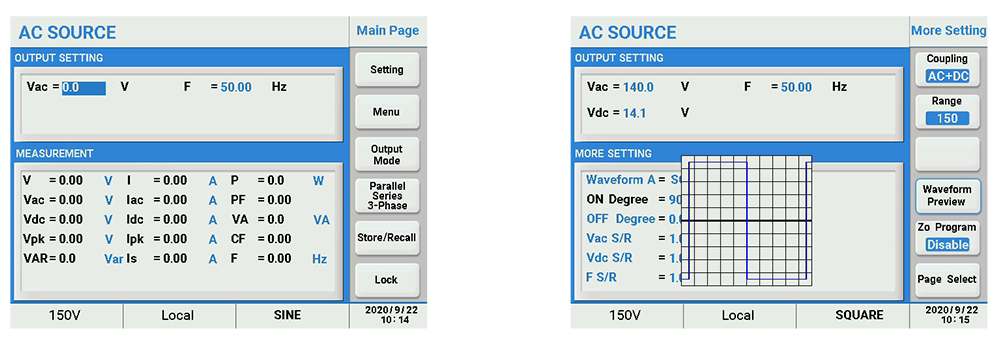

출력 파형의 ON/OFF 위상각 설정 가능

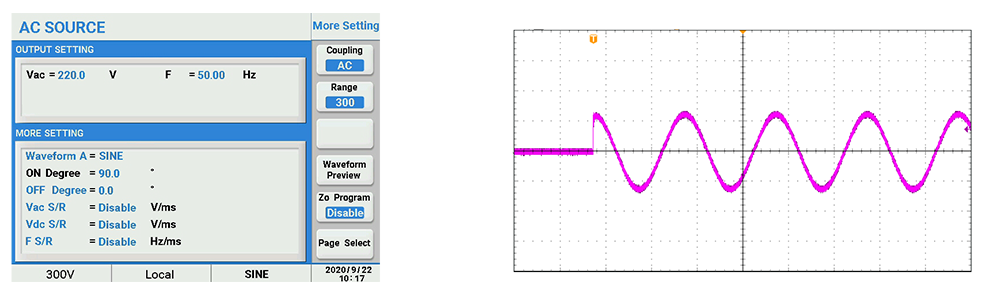

이 AC 전원 공급 장치 시리즈는 정현파 출력 파형의 ON 위상과 OFF 위상을 설정할 수 있어 스위칭 전원 공급 장치의 출력 테스트에 적합합니다.

서지 전류 테스트를 위해 ON 각도를 90도로 설정하면 전원 공급 장치에 서지 전류 측정값이 표시됩니다.

사용자는 서지 전류 측정 시작 시기와 측정 기간을 설정할 수 있습니다.

전압 및 주파수에 대한 슬루율 설정

이 시리즈 AC 전원 공급 장치를 사용하면 사용자는 모터 또는 압축기 시동 중 돌입 전류를 줄이기 위해 전압 및 주파수의 슬루율을 설정할 수 있습니다.

높은 출력 파고율

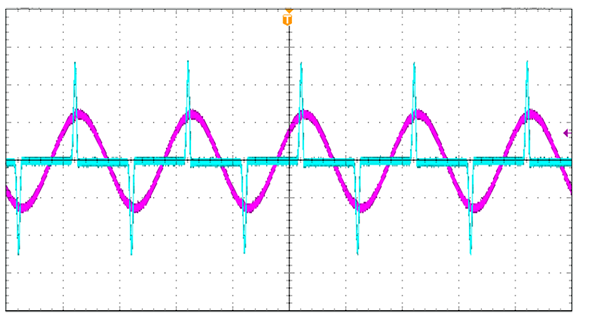

이 시리즈 AC 전원 공급 장치는 RMS 전류에서 최대 5~6배의 피크 전류를 제공하므로 높은 돌입 전류 문제가 있는 스위칭 전원 공급 장치 및 모터를 테스트하는 데 적합합니다.

전력 스윕 기능

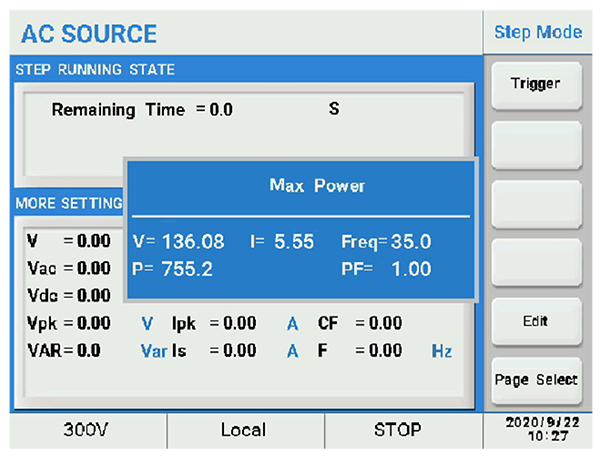

이 시리즈 AC 전원 공급 장치는 전원 공급 장치 스위칭의 효율성을 테스트하고 최대 전력 작동 지점에서 전압, 전류, 전력 및 주파수를 캡처할 수 있습니다.

스윕이 끝나면 측정값이 표시됩니다.

트라이악 조광기 기능

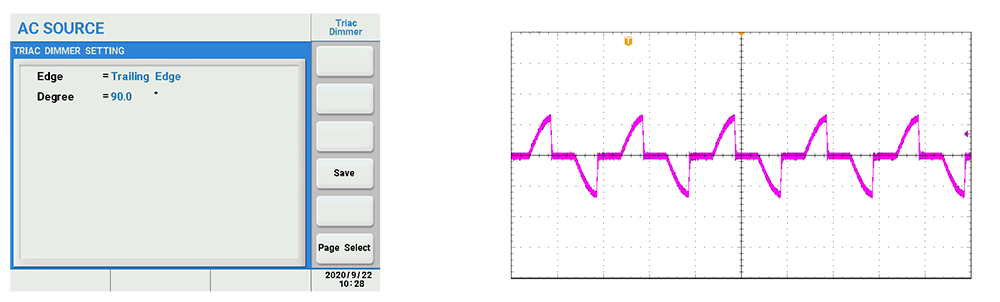

이 시리즈 AC 전원 공급 장치에는 트라이액 조광기 기능이 내장되어 있으며 램프 또는 전기 모터의 조광 및 속도 조절 테스트를 수행하여 제품이 R&D 및 생산 테스트에서 잘 작동하는지 확인하는 데 사용됩니다.

전력선 교란 시뮬레이션

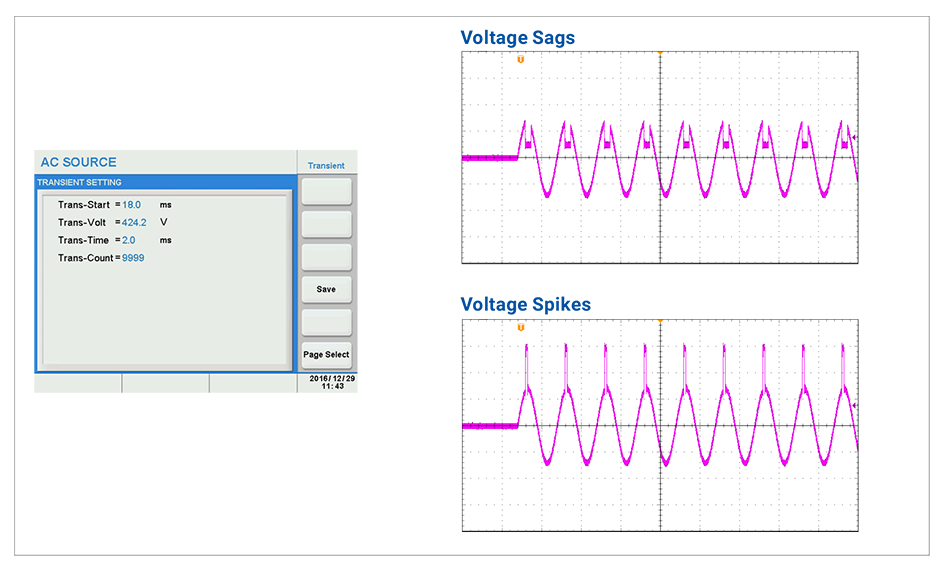

이 시리즈 AC 전원 공급 장치는 사이클 드롭아웃, 과도 스파이크, 브라운아웃 등과 같은 모든 종류의 전력선 교란 조건을 시뮬레이션하는 강력한 기능을 제공합니다.

이 기능으로 인해 이 시리즈 AC 전원 공급 장치는 R&D 연구소, 대학 및 인증 연구소에 이상적입니다.

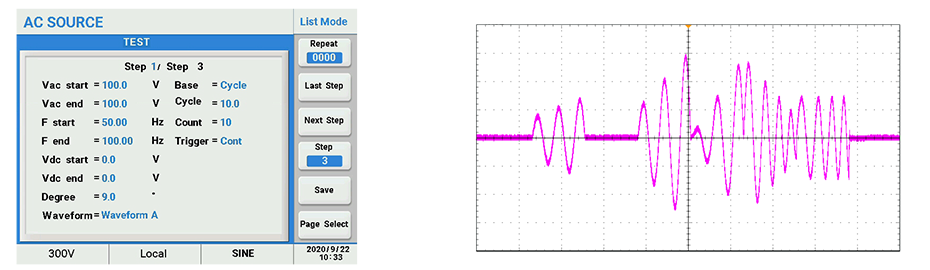

리스트 모드

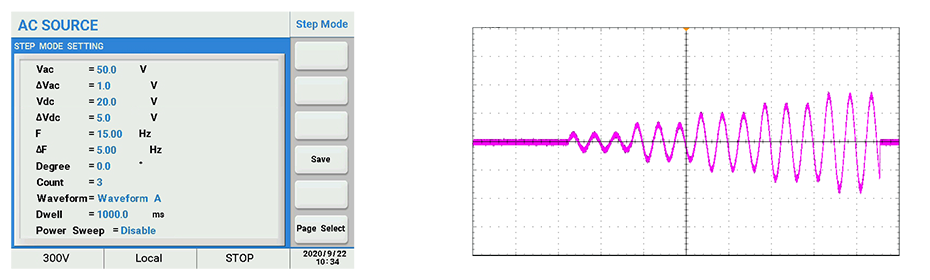

STEP 모드

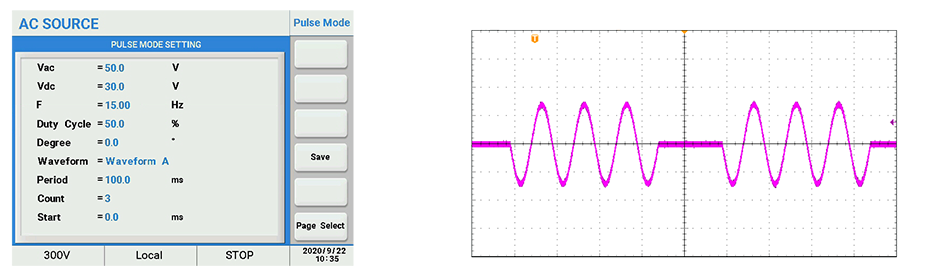

PULSE 모드

전압 강하/전압 스파이크

시험 모드

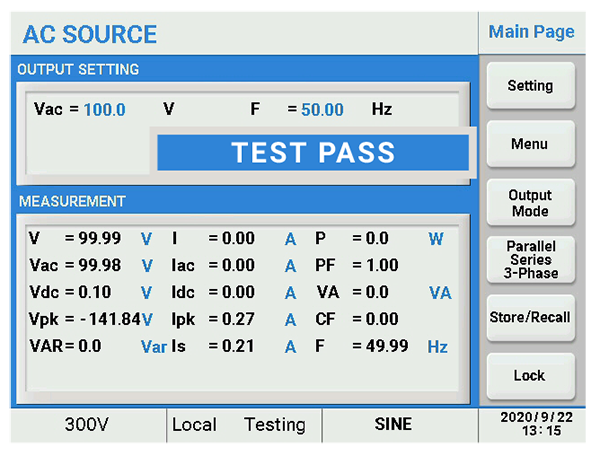

테스트 모드는 측정 값을 사용자가 정의한 측정 한계 세트와 비교하고 하나 이상의 측정이 범위를 벗어났을 때 PASS 또는 FAIL 결과를 표시합니다.

사용자는 측정 시작 시기와 테스트 기간을 설정할 수 있습니다.

USB 인터페이스를 통한 파일 저장 및 호출

사용자는 전면 패널의 USB 인터페이스를 통해 스크린샷을 저장할 수 있습니다. 사용자는 USB 인터페이스를 통해 CSV 파일을 가져와서 파형 출력을 생성할 수 있습니다.

병렬/직렬/3상 모드

이 시리즈 AC 전원은 병렬 또는 직렬로 사용되어 더 많은 전력, 최대 전류 184A, 전압 최대 600V를 제공할 수 있습니다.

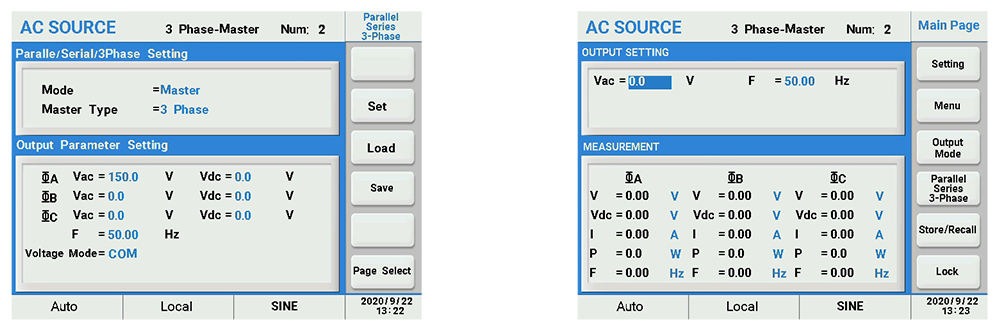

3상 모드에서 마스터 장치는 항상 위상 A이고, 슬레이브 1은 항상 위상 B이며, 슬레이브 2는 항상 위상 C입니다.

위상 A와 B 사이의 위상차는 항상 120°이고 위상 A와 C 사이의 위상차는 항상 240°입니다.

전압 모드가 COM으로 설정된 경우 B상과 C상의 출력 전압은 A상(마스터)과 동일한 설정으로 설정됩니다.

또는 전압 모드가 다중으로 설정된 경우 위상 B 및 C 출력 전압을 개별적으로 설정하여 3상 불균형 시스템을 시뮬레이션할 수 있습니다.

3상 시스템의 출력은 애플리케이션 요구 사항에 따라 3상 4선(델타 구성) 부하 또는 3상 5선(Wye 구성)에 연결할 수 있습니다.

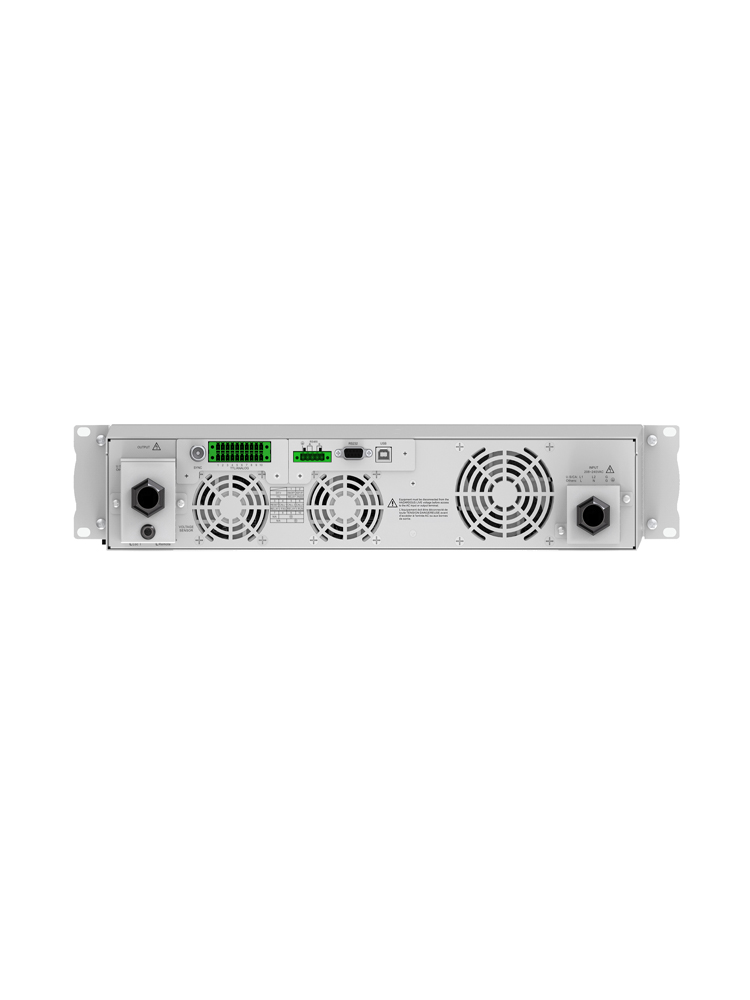

외부 제어 기능

아래 기능을 달성하려면 아날로그 I/O 카드를 선택하면 됩니다.

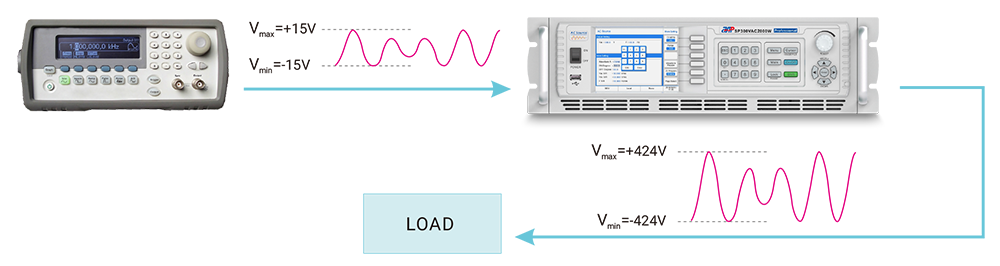

증폭기 모드 증폭기 모드에서 전원은 전력 증폭기 역할을 하여 낮은 수준의 아날로그 신호를 받아 고정된 이득만큼 증폭합니다.

프로그래밍 가능한 출력 임피던스 기능

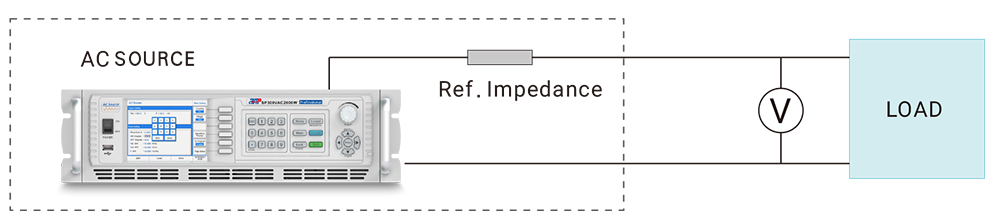

이 시리즈 전원 공급 장치의 낮은 출력 임피던스와 낮은 전압 고조파는 IEC61000-3-2 표준 테스트에 이상적입니다.

전류 피드백 제어 회로는 부하에 따라 출력 전압을 변경합니다.

이 기능은 IEC61000-3-3 플리커 테스트에 적합합니다. 사용자는 테스트 요구 사항에 따라 저항 및 인덕턴스 값을 설정할 수 있습니다.

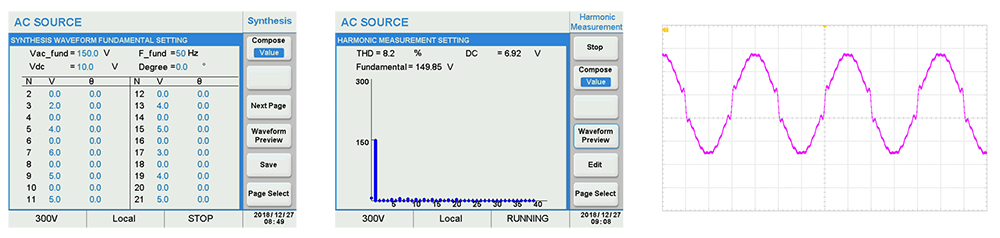

고조파/상호고조파 생성 시뮬레이션 및 측정 기능

일련의 고조파 주파수, 진폭 및 위상 변이, 50Hz 또는 60Hz의 최대 40차 고조파로 구성된 파형 생성을 지원합니다.

고조파 측정 기능은 50Hz 또는 60Hz 출력 설정에 대한 총 고조파 왜곡(THD), DC 전압 및 전류, 기본 전압 및 전류를 측정합니다.

2~40 차수의 측정은 절대값이나 기본의 백분율로 표시될 수 있으며, 고조파 측정은 그래픽 표현으로 표시됩니다.

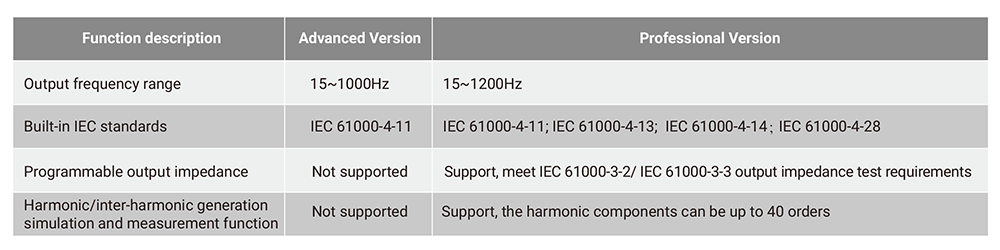

고급 버전과 전문가 버전의 차이점
