MEASUREMENT

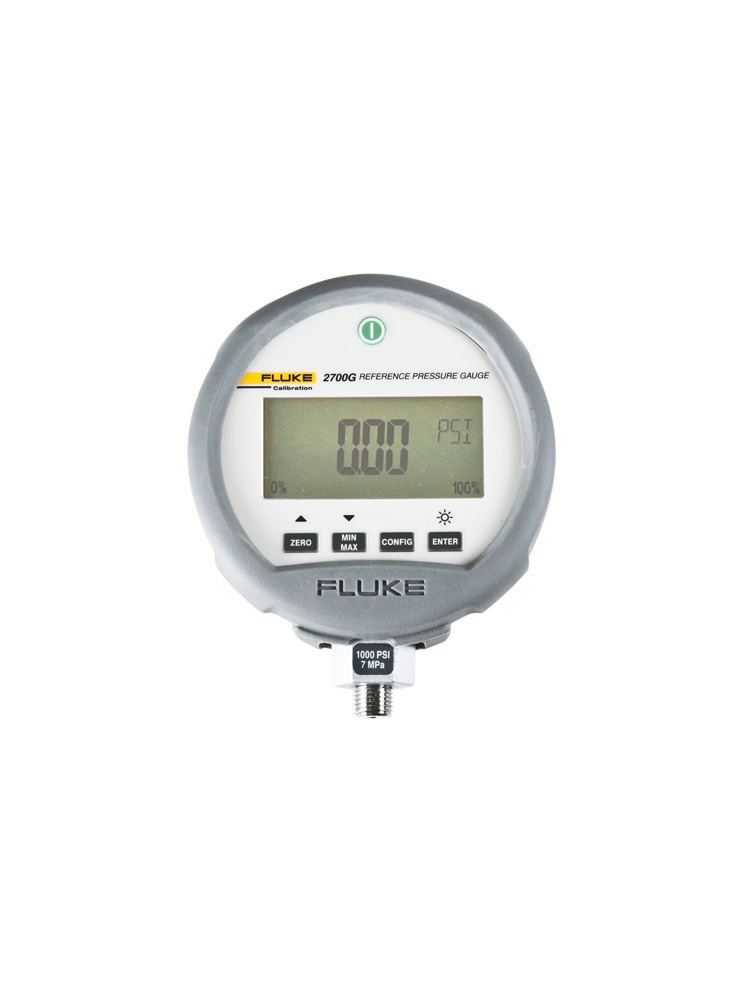

FLUKE 2700G 시리즈 기준 압력 게이지
  • 제품명2700G 시리즈 기준 압력 게이지
  • 제조사FLUKE
  • 모델2700G
제품정보

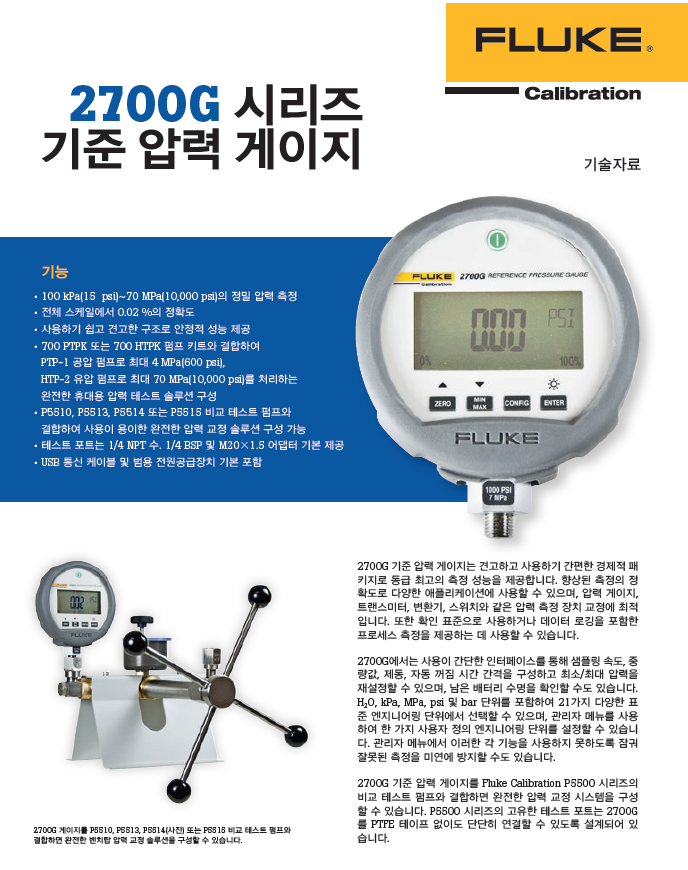

2700G 기준 압력 게이지는 견고하고 사용하기 간편한 경제적 패키지로 동급 최고의 측정 성능을 제공합니다.

향상된 측정의 정확도로 다양한 애플리케이션에 사용할 수 있으며, 압력 게이지, 트랜스미터, 변환기, 스위치와 같은 압력 측정 장치 교정에 최적입니다.

또한 확인 표준으로 사용하거나 데이터 로깅을 포함한 프로세스 측정을 제공하는 데 사용할 수 있습니다.


ㆍ100kPa(15psi)~70MPa(10,000psi)의 정밀 압력 측정

ㆍ전체 스케일에서 0.02%의 정확도

ㆍ사용하기 쉽고 견고한 구조로 안정적 성능 제공

ㆍ700PTPK 또는 700HTPK 펌프 키트와 결합하여 PTP-1 공압 펌프로 최대 4MPa(600psi),

HTP-2 유압 펌프로 최대 70MPa(10,000psi)를 처리하는 완전한 휴대용 압력 테스트 솔루션 구성

ㆍP5510, P5513, P5514 또는 P5515 비교 테스트 펌프와 결합하여 사용이 용이한 완전한 압력 교정 솔루션 구성가능

ㆍ테스트 포트는 1/4 NPT 수. 1/4 BSP 및 M20 X 1.5 어댑터 기본 제공

ㆍUSB 통신 케이블 및 범용 전원공급장치 기본 포함



2700G에서는 사용이 간단한 인터페이스를 통해 샘플링 속도, 중량 값, 제동, 자동 꺼짐 시간 간격을 구성하고

최소/최대 압력을 재설정할 수 있으며, 남은 배터리 수명을 확인할 수도 있습니다.

H2O, kPa, MPa 및 psi 단위의 bar를 포함하여 21가지 다양한 표준 엔지니어링 단위에서 선택할 수 있으며,

관리자 메뉴를 사용하여 한 가지 사용자 정의 엔지니어링 단위를 설정할 수 있습니다.

관리자 메뉴에서 이러한 각 기능을 사용하지 못하도록 잠가 잘못된 측정을 미연에 방지할 수도 있습니다.


2700G 기준 압력 게이지를 Fluke Calibration P5500시리즈의 비교 테스트 펌프와 결합하면 완전한 압력 교정 시스템을 구성할 수 있습니다.
P5500 시리즈의 고유한 테스트 포트는 2700G를 PTFE 테이프 없이도 단단히 연결할 수 있도록 설계되어 있습니다.


2700G 비교 테스트 펌프와 결합하면 완전한 벤치탑 압력 교정 솔루션을 구성할 수 있습니다.

P5510 공압 비교 펌프

ㆍ압력 범위: 0~2MPa(300psi)

ㆍ진공 범위: 0~80kPa(24inHg)

ㆍ내장형 핸드 펌프를 압력/진공 소스로 사용

ㆍ고품질 니들 밸브로 정밀 제어



P5513 공압 비교기

ㆍ압력 범위: 0~20MPa(3,000psi)

ㆍ고압 공압 작동

ㆍ나사 압착기로 미세 압력 조정

ㆍ고품질 니들 밸브로 공급압 측정



P5514 유압 비교 펌프

ㆍ압력 범위: 0~70MPa(10,000psi)

ㆍ벤치 장착형 설계

ㆍ나사 압착기로 압력 생성

ㆍ다양한 유체로 작동(기본 Viton 씰, EP 씰 사용 가능)



P5515 유압 비교 펌프

ㆍ압력 범위: 0~140MPa(20,000psi)

ㆍ대형 애플리케이션 및 시스템 프라이밍용 내장형 프라이밍펌프

ㆍ압력 발생 및 정밀 제어용 고품질 나사 압착기

ㆍ유체의 높이 및 품질을 확인할 수 있는 투명 아크릴 저수조

ㆍ유체를 손쉽게 제거할 수 있는 내장형 드레인 플러그

ㆍ덮개가 포함된 견고한 운반 케이스

ㆍ다양한 유체로 작동(기본 Viton 씰, EP 씰 사용 가능)



모델범위분해능불확도(k=2)파열 압력매개체 호환성
2700G-BG100K-15psi~15psi0.001 psi 정압45 psi 참고 1
-100kPa~100kPa0.0001 bar± 0.02 % FS 진공압 0.3 MPa
2700G-BG200K-15~30psi0.001 psi ± 0.05 % FS90 psi 참고 1
-100kPa~200kPa0.0001 bar 0.6 MPa
2700G-BG700K-12psi~100psi0.01 psi  1000 psi참고 2
-80kPa~700kPa0.0001 bar 7 MPa
2700G-BG2M-12psi~300psi0.01 psi  2000 psi참고 2
-80kPa~2MPa0.001 bar 14 MPa
2700G-BG3.5M-12psi~500psi0.01 psi  2000 psi참고 2
-80kPa~3.5MPa0.001 bar 14 MPa
2700G-BG7M-12~1,000psi0.1 psi  10 000 psi 참고 2
-80kPa~7MPa0.001 bar 70 MPa
2700G-G20M0~3,000psi0.1 psi  10 000 psi 참고 3
0~20MPa0.01 bar 70 MPa
2700G-G35M0~5,000psi0.1 psi  10 000 psi 참고 3
0~35MPa0.01 bar 70 MPa
2700G-G70M0~10,000psi1 psi  15 000 psi 참고 3
0~70MPa0.01 bar 100 MPa
불확도에는 선형성, 이력 현상, 반복성, 분해능, 기준 불확도, 1년 장기 안정성 및 18~28°C의 온도 영향이 포함됩니다.

0~18°C 및 28~50°C 온도의 경우 0.003% FS/°C를 더합니다.

매개체 호환성:
참고 1: 깨끗하고 건조한 모든 비부식성 가스
참고 2: 316 스테인리스 스틸과 호환되는 모든 액체 또는 가스
참고 3: 316 스테인리스 스틸과 호환되는 모든 비가연성, 비독성, 비폭발성, 비산화성 액체 또는 가스



일반 사양
치수(높이x너비x깊이)12.7cmx11.4cmx3.7cm(5인치x4.5인치x1.5인치)
압력 연결¼인치 NPT 수
하우징/중량주물 ZNAL/0.56kg(1.22파운드)
표시5-1/2자리, 높이 16.53mm(0.65인치) 20세그먼트 막대 그래프, 0~100%
전력AA 알카라인 배터리 3개
배터리 수명75시간
