MEASUREMENT

ㆍ디지털 범위, 10/30 10/30 inH2O, 20/60 inH2O 혹은 35/100 inH20 범위의 조합.

ㆍ정밀도 10% 에서 100% 전범위 (풀 스케일)에 대해서 측정값의 0.005%.

ㆍ제어 안정도 각 범위의 0.004%

ㆍ0.0001 inH2O의 분해능

ㆍset point: 오버슈트가 없는 30초

ㆍ언어: 영어, 프랑스어, 중국어, 독일어, 일본어, 스페인어 및 이태리어

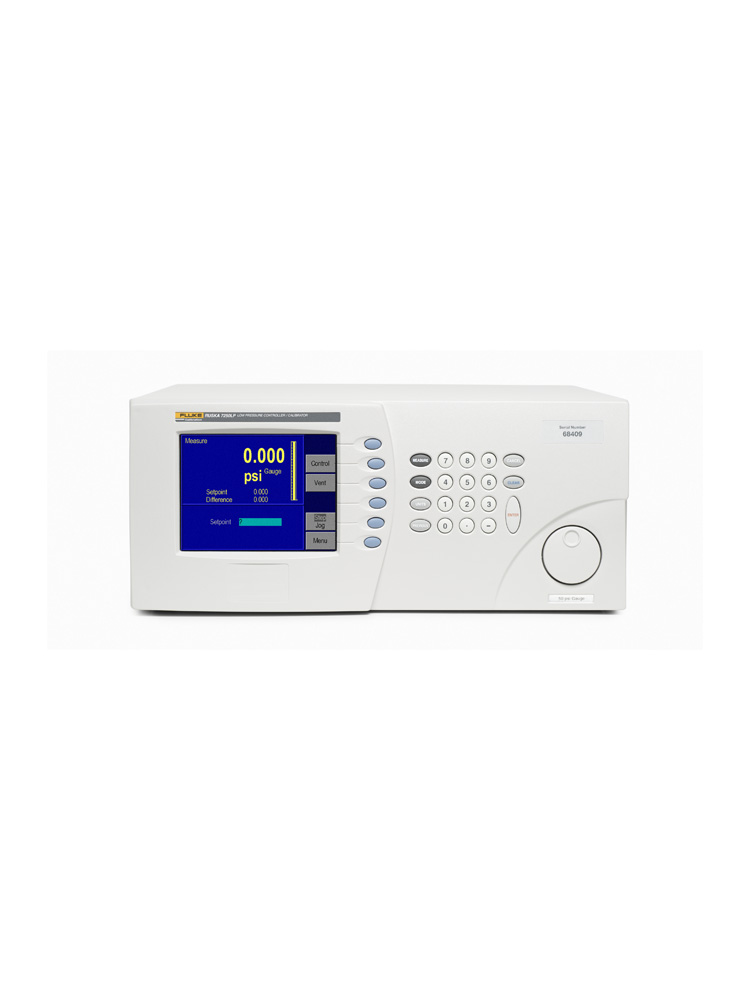

7250LP 저압 디지털 압력 교정기는 다기능의 시리즈 7250 제품군의 일부로써

저압 센서, 트랜듀서, 기계식 계기, 휴대형 교정기 및 이들 제품의 플로그-인 모듈의 교정에 필요한 엄격한 성능 요건들을 만족하도록 특별하게 설계된 제품입니다.

7250LP는 양방향성 장치들도 처리할 수 있도록 양과 음의 계기 모드에서 모두 동작하도록 제공합니다.

7250LP는 타의 추종을 불허하는 성능과 향상된 제어 안정도를 제공합니다.

7250LP는 하나의 장치에 복수의 범위를 두어 정확도와 안정도, 속도와 응용성을 조합하였습니다.

7250LP 에는 디지털 압력 교정기술 분야에서 가장 정확한 압력 측정 기술인 고유의 Quartz 센서를 장착하고 있습니다.

각 Quartz 센서는 Fluke Calibration 압력 교정기에서 요구하는 극한의 성능을 발휘하도록 제조 시험되었기 때문에

모든 사용자들이 구입한 장치에서 최고급의 품질, 정확도와 안정도를 누릴 수 있습니다.

향상된 정밀도

7250LP는 각각 2범위 장비인 3종의 상이한 범위구성으로 공급 가능합니다.

10 inH20 와 30 inH2O 조합을 선택하거나, 또는 20 inH2O 와 60 inH2O, 35 inH2O 와 100 inH2O 조합 중에서 선택할 수 있습니다.

모델 7250xi는 장치의 측정 범위의 10% ~ 100%사이에서 0.005 % 측정값의 정밀도를 제공합니다.

0 에서 10 % 까지의 압력에 대해 정밀도는 10 % FS. 의 0.005% 인 고정에러입니다.

이러한 타의 추종을 불허하는 정밀도는 압력을 수정소자와 직접 접촉시키는 독자적인 수정 압력검출기술에 의해 달성되어,

기계적 연결과 금속 다이어프램이 제거됩니다.

이는 차동 센서이므로 7250LP의 기준측은 시험대상 장치의 기준측 (낮은측)에 연결 가능합니다.

따라서, 교정절차에 악영향을 행사할 수 있는 room draft, HVAC 시스템과 개폐문 등에 의한 외란이 제거됩니다.

7250LP는 수정의 내재적 속성에 의해 타의 추종을 불허하는 정밀도와 함께 우수한 장기적 안정성을 제공합니다.

예를 들어 1년간 교정간격에 걸친 H2O 범위 내 10/30 조합에 대한 총 불확실성은 측정값의 0.009% 또는 H2O의 0.00015입니다(이중 큰 값).

고속 압력 제어

7250LP는 지정 설정점인 15평방 인치까지 30초 이내에 오버슈트 없이 도달합니다다.

일단 압력에 이르면 고유 기술로 개발된 펄스 폭 변조식 (Pulse Width Modulated) 밸브가 설정점에서 해당 범위 ± 0.004% 이내로 유지합니다. 따라서, 10 inH2O 범위를 활성 범위로 사용할 때는 제어 안정도는 0.0004 H2O가 됩니다.

이중 제어 모드

7250LP는 능동 모드 및 수동 모드의 사용자 선택형 제어 모드를 제공합니다.

7250LP는 능동 모드에서 set point를 지속적으로 유지하면서 소량의 누설과 온도 변화에 따른 압력 변동을 보상할 수 있습니다.

수동 모드에서는 사용자가 제어 대역을 정의하고 7250LP는 설정점이 제어 대역 이내에 도달하게 된 후에는 제어기의 전원을 차단합니다.

누설이 발생하지 않으며 온도 안정도가 확보되는 시스템에서는 수동 모드에서도 시스템의 제어 모드 “노이즈”를 완전히 제거할 수 있습니다.

압력 시험과 교정의 자동화 수행

7250LP는 사용이 간편하며 단 몇 가지 방법으로도 교정 과정을 자동으로 처리할 수 있습니다.

셋 업/셋 다운: 증가가 고정 구간인 경우에 대한 교정일 때는 사용자 지정 스텝 값을 입력합. 7250LP은 조그 다이얼을 이용하여 스텝 폭만큼 증감할 수 있으므로 오랜 시간이 소요되는 키 스트로크 방식을 이용해 프로그램하지 않아도 됩니다.

스윕 테스트:기계식 계기를 사용하는 것과 같이 간단한 연습 루틴일 때는 시작 값과 중단 값, 그리고 싸이클 반복 회수를 입력합니다. 7250LP는 자동 교정이 수행되기 전에 자동으로 장치의 시운전을 수행합니다.

온-보드 프로그램: 자주 사용되거나 시간이 많이 걸리는 교정을 위해서 7250LP는 최대 1000스텝에 이르는 사용자 정의형 프로그램/프로파일을 최다 20개까지 내부 메모리에 저장할 수 있습니다.

컴퓨터 인터페이스: 7250LP는 RS-232와 IEEE-488 인터페이스를 모두 갖추고 있으며 시리즈 7250 제품들의 프로그램 언어는 SCPI프로토콜을 따르기 때문에 간편한 프로그래밍이 가능합니다.

표준 판매 상품인 실험실용 Intecal는 LabVIEW® 드라이버와 함께 제공되며 무상 다운로드 할 수 있습니다.

표준 제공항목으로 이전 세대인 시리즈 7215, 7010 및 6000 장치들에 대해 작성된 소프트웨어는 7250LP로 전적으로 지원됩니다.

7250LP는 510 에뮬레이션 모드로 설정할 수 있어서 DPI 510용으로 작성된 소프트웨어도 사용할 수 있습니다.

펌웨어는 RS-232 인터페이스를 이용하여 업데이트할 수 있다 (업데이트는 웹사이트에서 다운로드할 수 있습니다). A MET/CAL? 소프트웨어도 제공됩니다.

어떠한 공압 교정도 처리할 수 있는 다양성

7250LP는 어떠한 형식의 제품도 저압 교정이 가능합니다.

이중 범위: 7250LP는 하나의 장치에 두 개의 범위 10 inH2O와 30inH2O를 가지고 있습니다.

필요에 따라 20 inH2O 와 60 inH2O 혹은 35 inH2O와 100 inH2O 범위로 정할 수도 있습니다.

7250LP는 자동으로 범위를 변경하여 필요한 압력 범위에서 가장 뛰어난 성능을 발휘하게 합니다.

압력 단위/스케일: 7250LP는 다음과 같이 12개 이상의 표준 측정 단위를 포함하고 있습니다.

inH2O @ 4 °C (39 °F), 20 °C (68 °F), 16°C (61 °F), in Hg @ 0 °C (32 °F) 및 16 °C (61 °F), kPa, bar, psi, kg/cm3, mm Hg @ 0 °C (32 °F),

cm Hg @ 0 °C (32 °F), cm H2O @ 4°C (39 °F), 기타 두 개의 사용자 정의 단위.

헤드 압력: 7250LP는 자동으로 헤드 압력 차이를 Quartz합니다.

Autovent와 자동영점조절: 7250LP는 몇 번의 키 조작으로 테스트 포트를 대기로 방출하거나 스스로 자동으로 영점조절 할 수 있습니다. 시형 대상 장치의 보호 – 7250LP는 상하한 압력값을 설정하여 시험 대상 장치를 보호합니다.

옵션

7250LP는 계기 모드 동작용으로 제공될 수 있으며 혹은

ㆍ양방향성 장치를 위한 진공 (네거티브 계기) 모드

ㆍ랙설치키트

ㆍNVLAP-승인 교정 보고서

ㆍ실험실 소프트웨어용 Intecal

ㆍMET/CAL® 소프트웨어 드라이버

7250LP 저압 디지털 압력 교정기는 저압 시험과 교정 작업를 자동처리합니다.

7250LP는 사용이 용이하고 사용자가 기대하는 수준의 신뢰도와 성능 및 기능을 제공합니다.
