열전대 온도에서 정밀 PRT 정확도
ㆍ0°C ~ 1000°C의 온도범위
ㆍ962°C까지 ±0.05°C의 정확도 (단기 안정도와 교정 불확도 포함)
ㆍ1000°C에서 100시간 동안 0 °C에서의 0.1 °C의 장기 드리프트
ㆍFluke Calibration의 일차 표준 설계 팀에 의해 설계됨
열전대의 온도에서 PRT의 정확도를 원한다는 문의를 받아왔고 지금까지 metrology 전문가들은 고온 측정 시에, 비싼 고온 SPRT나 정확하지 않은 열전대로 만족했어야 했습니다.
이에 당사는 세계에서 제일 가는 고온 이차 PRT인 5624 모델을 출시하였습니다
5624는 고온 furnace에서 7기준 온도계로 사용하기 적합하며, 1000 °C의 온도를 0 °C에서의 10mK의 장기 드리프트와 55mK에 해당하는 정확도 (전장에 걸친 단기 안정도와 교정 불확도)로 사용할 수 있습니다.
Fluke Calibration의 상용 센서의 디자인 덕분에, 본 PRT의 단기 안정도는 5mK에 이르고 700 °C 에서 153mm (6") 이하의 담금 조건을 요구합니다.

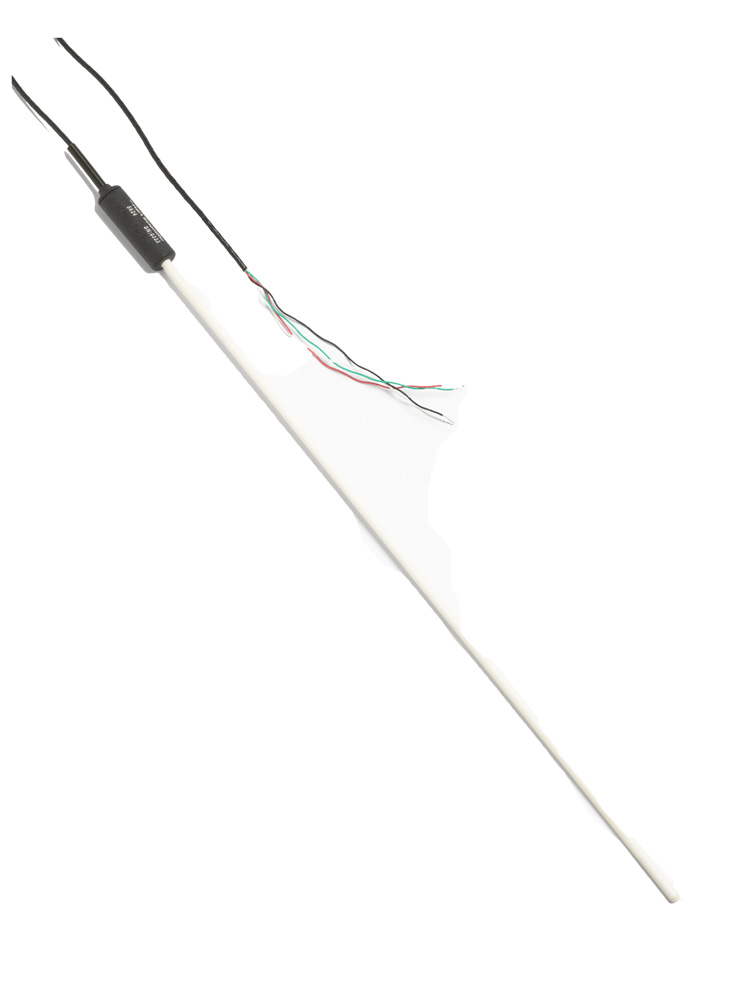

5624는 길이 508mm (20"), 직경 6.35 mm (0.25")의 알루미나 Sheath에 조립되었습니다.
여러가지 다른 thermometer readout에 맞는 다양한 종단 설정을 선택할 수 있습니다.
각 5624에는 0 °C에서 962 °C까지 NIST 소급 가능한 NVLAP 인증 고정점 교정을 포함합니다.
5624는 보호 운반 케이스을 포함합니다.
| 사양 | |
| 범위 | 0 °C ~ 1000 °C |
| 교정 불확도 | ± 0.004 °C @ 0 °C ± 0.020 °C @ 962 °C |
| 장기 드리프트 (RTPW) (k=2) | <0.01 °C @ 0 °C/100 시간 @ 1000 °C <0.06 °C @ 0 °C/1000 시간 @ 1000 °C |
| 교정 정확도† (k=2) | ± 0.006 °C @ 0 °C ± 0.031 °C @ 660 °C ± 0.041 °C @ 961 °C |
| 단기 안정도 | ±0.005 °C |
| 담금깊이 | <153 mm (6 in) @ 700 °C |
| Rtpw | 10 ohm (± 0.1 ohm) |
| 히스테리시스 | 0 °C ~ 1000 °C에서 ± 0.005 °C |
| 열 사이클링 | <0.01 °C, 0 ~ 1000 °C에서 10 사이클 |
| 전류 | 1 mA |
| 치수 | 6.35 mm (0.25 in) |
| 길이 | 508 mm (20 in) |
| Sheath 재료 | 알루미나 |
| 교정 | 1913-6 고정점 교정 포함 |
| 교정과 100시간 드리프트 포함 | |

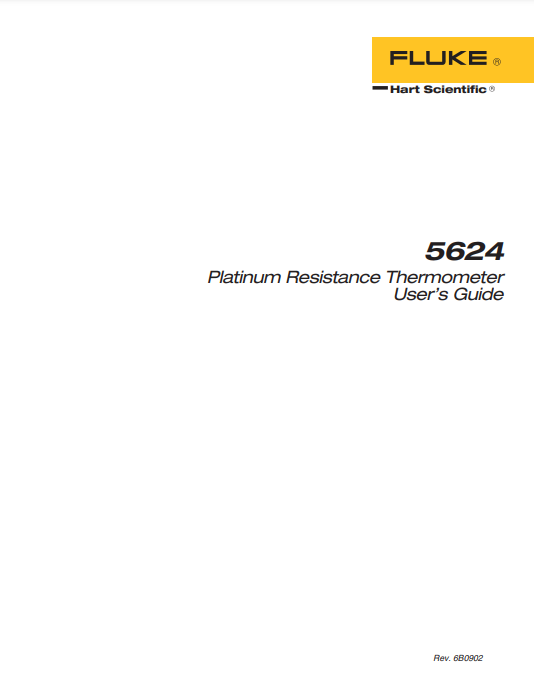

제품자료
