시중의 가장 정확한 온도 및 습도 그래픽 데이터 로거
DewK 온습도계와 습도모니터는 2개 채널에 대해 ±0.125 °C까지의 온도와 ±1.5 %까지의 습도를 측정하여 대형 화면에 표시합니다.
이더넷, 무선(옵션) 또는 RS-232를 통하여 희망하는 수의 DewK를 네트워크에 연결할 수 있습니다.
그리고 LogWare III 소프트웨어는 복수 DewK에 대한 실시간 로깅, 컴퓨터에 대한 데이터 저장 및 MET/CAL® 소프트웨어와의 원활한 통합을 실현합니다.
온습도계 개관:
ㆍ뛰어난 정확도
ㆍ네트워크 사용
ㆍ강력한 로깅 및 분석툴
ㆍ2개의 상호교환가능한 교정된 센서
ㆍ대용량 메모리
ㆍ업그레이드 소프트웨어
두 가지 종류의 센서가 제공됩니다.
높은 정확도 센서 (“H“ 모델)는 16 °C ~ 24 °C 의 교정범위에 대해 ±0.125 °C까지 온도 판독. 상대습도 판독은 20 % RH ~ 70 % RH 에서 ±1.5 % RH까지.
표준정확도 센서 (“S 모델)는 15 °C ~ 35 °C 의 교정범위에 대해 ±0.25 °C까지 온도 판독. 상대습도 판독은 20 % RH ~ 70 % RH 에서 ±2 % RH까지.
모든 DewK 온습도계 센서들은 온도와 습도 양자에 대한 NVLAP 인증 교정인증서 그리고 데이터와 NIST 소급가능성을 완료하여 공급됩니다.
이더넷과 무선기능
내장 이더넷 RJ45랙이 내장된 복수의 DewK 온습도계를 LogWare III 클라이언트-서버 소프트웨어를 이용하여 동일한 화면에서 모니터링 가능합니다.
또한 이더넷은 인터넷을 통한 원격연결성의 가능성도 제공하므로, 원격지에서의 중요 상태에 대한 모니터링이 가능합니다.
바닥에 설치된 케이블들은 안전상의 위험이 있으며, 천정과 벽에 걸려 있는 케이블도 역시 미관상 부적절합니다.
DewK를 이용하면 컴퓨터를 외부전선의 혼동 없이 최대 100피트까지 RF 모뎀을 통해 컴퓨터에 연결가능 합니다.
출력이 필요한 경우에는 RS-232 인터페이스를 통해 데이터를 실시간으로 프린터로 송신할 수 있습니다.
수학 및 통계 기능들
DewK는 온도와 습도뿐만 아니라 이슬점, 열지수 그리고 온도와 습도 양자의 변화율을 산출합니다.
또한 최소값, 최대값과 다양한 기타 통계치들도 산출되어 화면상에 출력가능 합니다.
최대값, 최소값과 최대 변화율을 포함한 일별 요약통계는 최근 60일에 대해 저장됩니다.
교정센서
각각 온도와 상대습도를 측정하는 2개의 센서의 입력을 제공하는 하나의 DewK는 동시에 2개의 위치를 모니터링할 수 있습니다.
연장선을 이용하여 양 센서를 최대 100피트 거리의 원격위치에 설치하거나 또는 하나의 센서를 DewK, 상단에 직접 설치할 수 있습니다.
각 센서는 Fluke Calibration에서 온도와 습도 양자에 대해 교정됩니다.
센서에 할당된 교정상수들은 센서 외각 내의 메모리칩에 상주하므로, 센서들은 상이한 DewK간에 상호교환가능하며, 센서의 재교정 시 또 다른 DewK를 필요로 하지 않습니다.
센서에는 고유 식별자 (최대 16문자)를 지정하여 센서 식별자를 수집 데이터에 종합하여 기록유지를 보완합니다.
각각의 DewK는 하나의 센서와 함께 공급되며, 추가적인 센서는 Fluke Calibration 에서 구입가능 합니다.
또한 예비센서는 키트 형태로 구입가능한데 이는 센서 케이스, 벽면설치 브래킷 그리고 25피트 연장케이블을 포함합니다.
DewK 온습도계와 습도 모니터는 최대 400,000개의 일자 및 시간스탬프 데이터 지점의 저장을 위한 충분한 온보드 메모리를 내장하고 있습니다.
이는 판독을 매 10분마다 실행하는 경우 양 센서로부터의 2년간의 데이터 측정값에 해당합니다.
배터리백업
알람설정값들은 온도, 온도변화율, RH, RH의 변화율 그리고 장치 고장상태에 기반하여 Dewk상에서 신속하게 설정가능 합니다.
알람은 시각 (점멸 디스플레이)과 청각 (알람음) 양자 모두 가능합니다.
이와 마찬가지로 알람설정값은 LogWare III 내에서 설정하며 관련 이벤트의 트리거가 가능합니다.
또한 DewK는 공정제어시스템을 트리거할 수 있는 0-12V 알람출력을 내장하고 있습니다.
전원 단절시에 백업배터리는 DewK의 디스플레이를 차단하지만 최대 16시간 동안 측정을 유지합니다.

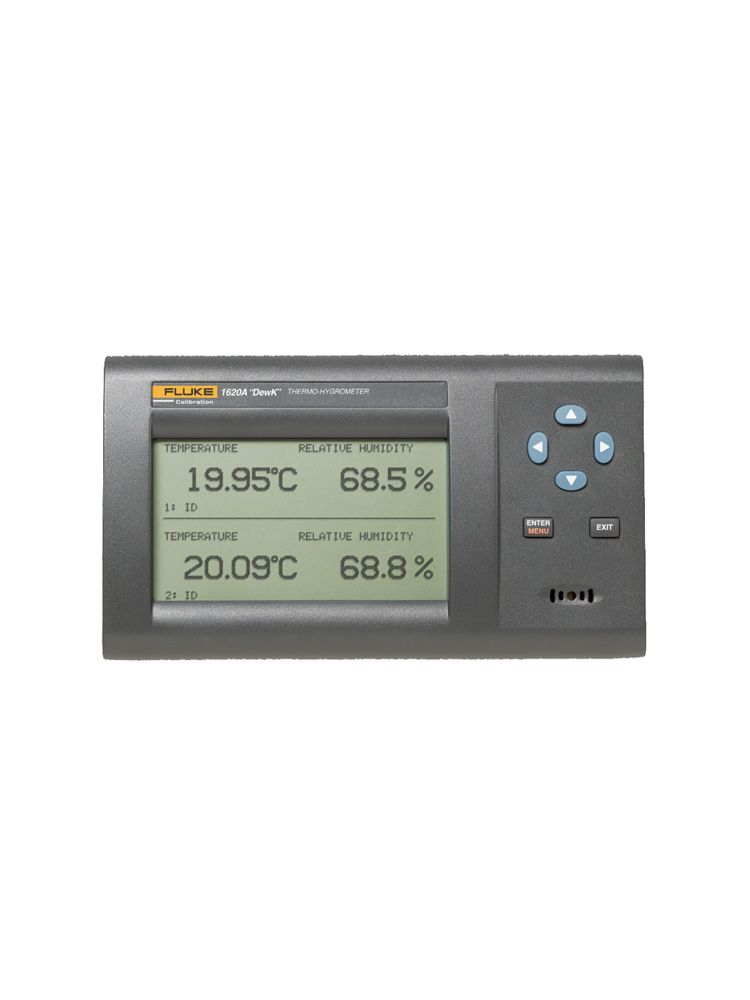

readout이 용이한 대형 디스플레이
실내 전반에 걸쳐 데이터를 열람하고자 하십니까? 2개의 온도입력 데이터와 2개의 습도입력의 데이터를 동시에 열람하고자 하십니까?
데이터를 그래픽, 통계 또는 두 가지 방식으로 모두 관찰하고자 하십니까?
동시에 관찰하고자 하십니까? DewK 온습도계와 습도모니터를 이용하여 귀하가 관찰을 원하시는 그 어떤 것도 모두 관찰이 가능합니다.
단일 버튼조작으로 최대 16개의 상이한 디스플레이 설정을 저장, 재호출할 수 있습니다.
그리고 16개의 디스플레이 모두 용이하게 변경이 가능하므로, 귀하가 원하는 것을 정확하게 얻을 수 있습니다.
| 사양 | |
| 동작범위 | 0 °C ~ 50 °C (32 °F ~ 122 °F); 0 % RH ~ 100 % RH |
| 교정 온도정확도(“H”모델) | 16 °C ~ 24 °C에서 ±0.125 °C |
| (60.8 °F ~ 75.2 °F에서 ±0.225°F) | |
| 교정 온도정확도 (“S” 모델) | 15 °C ~ 35 °C에서 ±0.25 °C |
| (59 °F ~ 95 °F에서 ±0.45 °F) | |
| 교정 RH정확도 (“H” 모델) | 20 % RH ~ 70 % RH에 대해 ±1.5 % |
| 교정 RH정확도 (“S” 모델) | 20 % RH ~ 70 % RH에 대해 ±2 % |
| 예상 외삽 성능 (비인증) | 교정범위 외에서 ± 0.5 °C (± 0.9 °F) |
| 교정범위 외에서 ±3 % RH | |
| 온도변화 정확도 | 15 °C ~ 35 °C 내의 ±1 °변동에 대해 ±0.025 °C |
| (59 °F ~ 95 °F 내의 ± 1 ° 변동에 대해 ±0.045 °F) | |
| 온도분해능 | 전면패널 디스플레이상에서 0.001 °C/°F 까지 사용자 선택가능 (0.01° 기록) |
| 습도변화 정확도 | 20 % RH ~ 70 % RH 내의 ±5 % 변화에 대해 ±1.0 % RH |
| RH 분해능 | 전면패널 디스플레이상에서 0.01 % 까지 사용자 선택가능 (0.1% 기록) |
| 입력 | 최대 2개의 센서, 온도 및 상대습도 측정, 분리가능, 케이블 연장 및 상호교환가능 자체내장형 교정, 교유의 16자 식별 지정 가능 |
| 디스플레이 | 240 x 128 그래픽 단색 LCD, 디스플레이 비밀번호 보호, 온도/습도 데이터의 그래픽, 수치 및 통계표시 (1개 또는 양 채널), 16개의 사전정의 사용자 변경가능 설정 |
| 메모리 | 400,000개의 일반적인 일자/시간스탬프 측정값 |
| 알람 | 온도, 온도변화, RH, RH변화 그리고 고장조건에 대한 비밀번호 보호, 시각, 청각 및 외부알람 |
| 알람포트 출력 | 2.5mm 2도체 초소형 플러그, 0V 통상 11-12V 가동, 최고 20mA 공급 |
| 연결성 | 이더넷, RS-232, RF(선택사양) |
| 이더넷 | RJ45 잭, 10 Base-T 또는 100 Base-TX; 정적 또는 동적(DHCP 클라이언트) IP 주소지정 |
| 웹 페이지 | 내장 웹 페이지 인터페이스: 장치 확인, 측정, 비밀번호가 보호된 터미널 페이지, 비활성화 가능 |
| 무선옵션 | 무선모뎀 필요 802.15.4 (Zigbee 배경), 2.4GHz 주파수, 1mW 송신전력, 30m(100ft) 평균 무방해 거리, 비활성화 가능 |
| 설치 | 벽면 (고정부품 포함) 또는 작업대상에 거치 |
| 전원 | 외부 100~240V dc 전원에서 12V dc |
| 배터리백업 | 표준 9V 배터리는 전원미사용 중에 지속적인 측정을 가능하게 합니다. |
| 사이즈(DewK) (높이x폭x깊이) | 125 mm x 211 mm x 51 mm (4.9 x 8.3 x 2.0 in) |
| 사이즈(센서) (길이x직경) | 79 mm x 19 mm (3.1 x 0.75 in) |
| 중량 | 0.7 kg (1.5 lb) |
| 교정 | NIST 소급가능 NVLAP 인증 온도 및 습도 교정인증서 포함. 각각 20 °C (68 °F) 의 3개의 온도지점과 3개의 습도지점에서의 As Found와 As Left 데이터 제공. NCSL/ISO/IEC 17025:2000 및 ANSI/NCSL Z540-1-1994 준수 |
| LogWare III (선택사양 소프트웨어) | 요구사항에는 다음이 포함됩니다. Microsoft® Windows® 2000 (SP4) 또는 XP (SP2) 운영체계, IBM호환 Intel Pentium® IV 1 GHz 이상의 프로세서, 512Mb RAM(1Gb 이상 권장), 200mb의 HDD 설치공간(데이터 저장에 추가 공간 권장), 설치를 위한 CD-ROM 드라이브 |
