5725A 증폭기는 ac 전압, ac 전류 및 dc 전류 기능에서 5700A 시리즈 다기능 교정기를 향상시킵니다.
5725A는 5725A와 함께 제공되는 인터페이스 케이블을 통해 5700A 시리즈 교정기를 완벽하게 제어하면서 작동합니다.
5725A가 제공하는 5700A/5720A AC 전압 출력 기능의 향상:
더 높은 전압에서의 주파수 제한은 750V에서 100kHz, 1100V에서 30kHz로 증가합니다.
부하 제한은 5kHz 이상의 주파수에 대해 70mA, 5kHz 미만의 주파수에 대해 50mA입니다.
용량성 부하 제한이 1000pF로 증가되었습니다.
5725A의 전압 출력은 5700A 시리즈 교정기의 전면 또는 후면 바인딩 포스트에서 사용할 수 있습니다.
이렇게 하면 증폭된 교정기 출력과 표준 교정기 출력이 필요한 절차 중에 케이블을 이동할 필요가 없습니다.

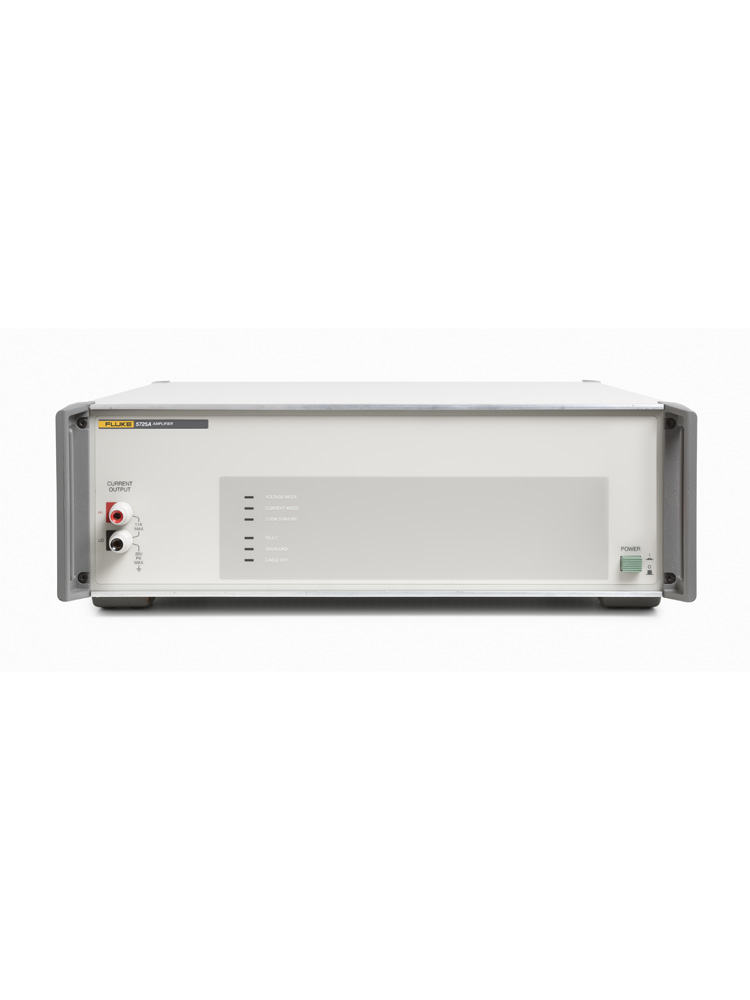

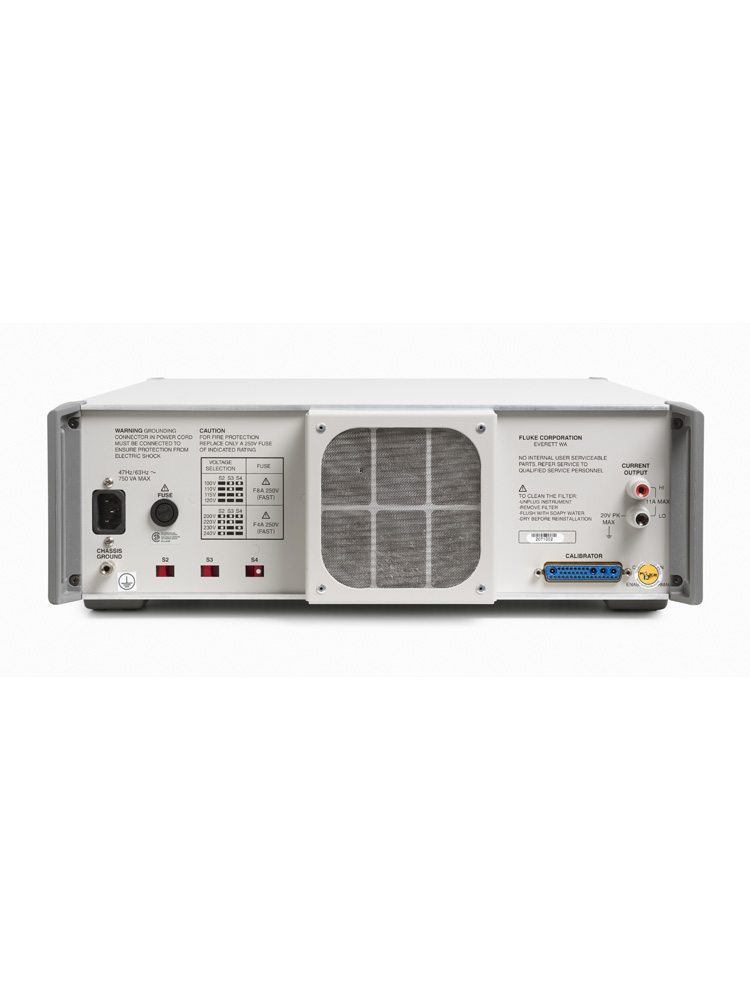

5725A 전면 또는 후면 패널 OUTPUT 바인딩 포스트는 전류 출력 전용입니다.
확장된 범위의 AC 및 DC 전류가 이를 통해 공급됩니다.
고전류 범위를 가진 대부분의 계측기는 별도의 고전류 입력 단자를 사용하므로 일반적으로 이 구성을 사용하면 절차 중에 케이블을 이동할 필요가 없습니다.
단일 지점 전류 출력이 필요한 경우 5725A 바인딩 포스트를 통해 모든 전류 출력을 소싱하도록 5700A 시리즈 교정기를 구성할 수 있습니다.
모델 5725A 작동 기능 및 범위:
AC 전압: 220V ~ 1100V rms 최대 70mA(50mA < 5kHz), 40Hz ~ 30kHz; 220~750V rms 최대 70mA, 30kHz~100kHz
DC 전류: 0A ~ ±11A
AC 전류: 1A ~ 11A rms, 40Hz ~ 10kHz
| Model Name | 설명 |
| 5725A | 증폭기 |
