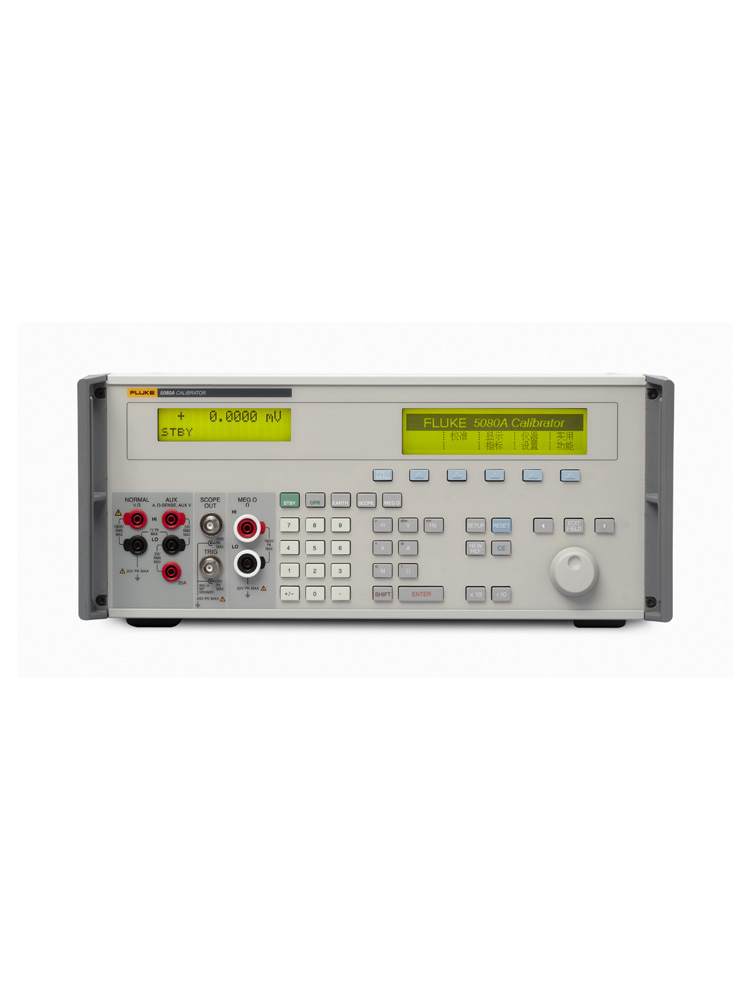

FLUKE 5080A 하이컴플라이언스 멀티제품 교정기
  • 제품명5080A 하이컴플라이언스 멀티제품 교정기
  • 제조사FLUKE
  • 모델5080A
제품정보

아날로그 및 디지털 업무를 위한 교정 솔루션

ㆍ높은 Compliance

ㆍ보호 회로

ㆍ아날로그 미터기부터 3.5 4.5 자리 DMM까지 폭넓은 교정 작업 가능


5080A 다제품 교정기는 아날로그 디지털 교정 업무를 정확하고 경제적으로 수행합니다.

높은 전압, 전류 Compliance로 인해 아날로그 교정 작업이 쉽고 정확합니다. 내장 보호 회로는 위험한 입력 전압으로부터 보호합니다.

사용하기 편리한 다기능 교정기는 다음의 폭넓은 미터기 교정 작업을 다룰 수 있습니다:

ㆍ아날로그 미터기

ㆍ패널미터

ㆍ디지털 멀티미터

ㆍ전력계

ㆍ클램프 미터기 (코일 액세서리 장착 시)

ㆍ메가Ω 미터기 (선택 사양)

ㆍ200MHz 오실로스코프 (선택 사양)

ㆍ 그 외..

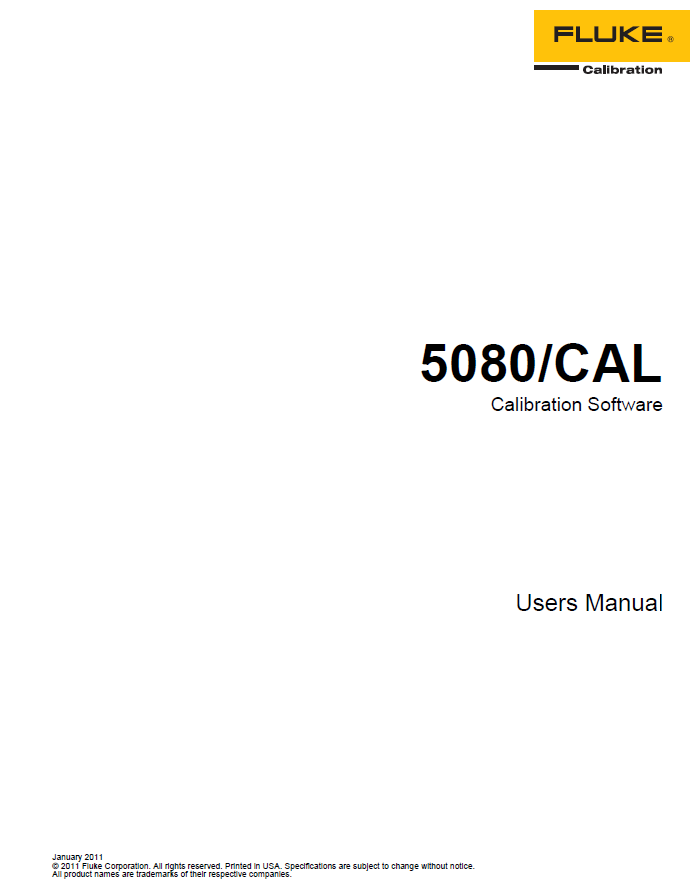

다용도 소프트웨어로 페이퍼리스 결과 기록 등이 가능합니다. 무엇보다도 5080A 다제품 교정기는 이러한 다양한 기능들을 저렴한 가격으로 제공합니다.

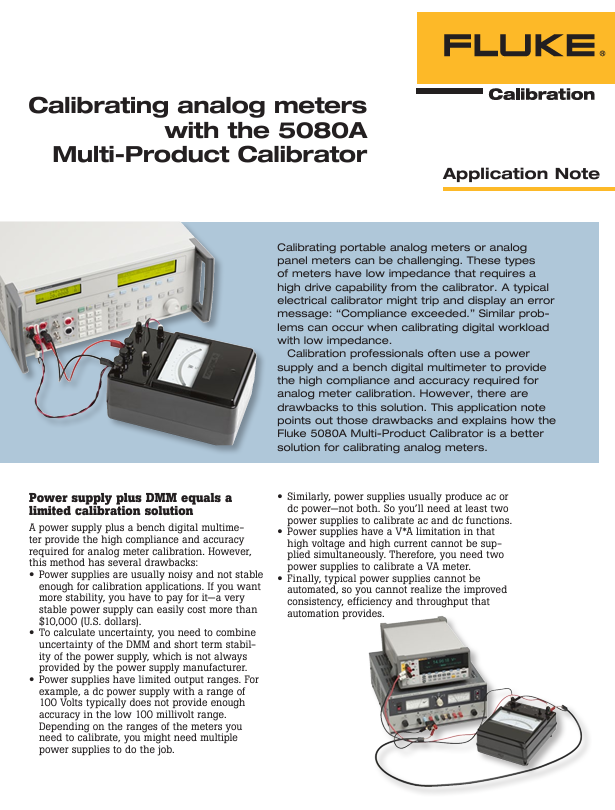

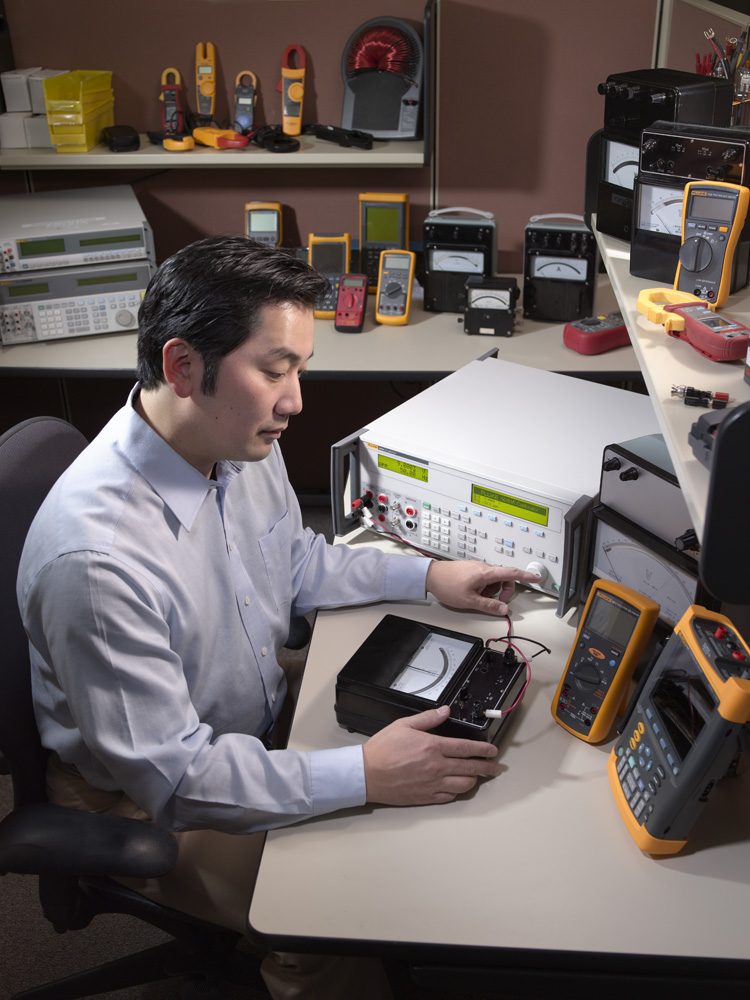

정확하고 믿을 수 있는 아날로그 미터기 교정

5080A 다제품 교정기는 높은 전압 전류 Compliance 덕택에 아날로그 업무를 믿을 수 있고 정확하게 교정해줍니다.

Ac/dc 전압에 대해 최대 800mA, ac/dc 전류에 대해 최대 50V의 부하로 5080A 교정기는 다양한 아날로그 미터를 구동할 수 있습니다.


선택 사양과 액세서리로 작업범위를 확장시키십시오.

선택 사양과 액세서리들은 5080A 다제품 교정기 등을 다음과 같이 더욱 다양한 업무에 사용할 수 있도록 합니다.

ㆍ클램프 미터 9100-200 10/50 턴 코일과 5500A/COIL 50 턴 전류 코일은 5080A로 하여금 1000A RMS까지의 대부분 클램프 미터들을 교정할 수 있게 해줍니다.

ㆍ200Mhz까지의 오실로스코프를 빠르고 쉽고 효과적으로 교정 하십시오.. 동적 반응, 대역폭, 타이밍, 다중 개시 기능, 입력 저항 등을 검증하십시오.

ㆍ메가Ω 미터기 이 옵션은 18G ohm까지의 높은 옴의 고 압력 저항기를 위한 것입니다. 이는 또한 고전압 출력도 측정합니다.


보호회로는 손상으로부터 보호합니다.

교정기 출력단에 뜻하지 않은 전원 전압이 연결되면 상당한 손상이 가해지고 값비싼 수리가 필요할 수 있습니다.

교정기 출력을 위한 전기적 보호가 필수적입니다. 5080A 교정기의 획기적인 보호회로는 역행성 입력 전압으로부터 보호하여 걱정없이 사용할 수 있습니다.


최대 전압 및 전류 Compliance

5080A는 Fluke Calibration 다기종 다기능 교정군에 속하는 그 어떠한 교정기보다도 높은 전압,

전류 Compliance를 가지기 때문에 아날로그 미터기와 다른 높은 드라이브 능력을 요구하는 장비의 교정에 최적의 선택입니다.





최대 부하 혹은 순응 전압
기능
모델DC 전압교류 압력직류 전류교류 전류*
5080A 600 mA 800 mA50 V44 V
9100 20 mA 20 mA4 V4 V
5500A 10 mA 10 mA4.5 V3 V
5520A 10 mA 10 mA7 V5 V
5700A 50 mA 50 mA10 V7 V
5720A 50 mA 50 mA10 V7 V

* AC LCOMP 온 상태


5080A 다제품 교정기를 자동화하여 효율성과 처리량을 향상 시키십시오.

완전한 교정 자동화와 자산 관리를 위해서는 MET/CAL 소프트웨어를 사용하십시오.


교정기 제품의 선두자가 제공하는 귀사의 솔루션

Fluke Calibration은 전세계적으로 정확도, 신뢰도, 고품질로 잘 알려진 고급 브랜드입니다.

직류 및 고주파수 교류 교정의 선두자로 알려진 Fluke Calibration은 온도, 압력, 전력, 프로세스 및 RF 교정에 대해서도 인정받고 있습니다.

Fluke Calibration은 교정 연구소 구성을 위한 교정기, 표준기, 소프트웨어, 서비스, 지원과 훈련을 제공합니다.




기술적 사양
DC전압범위:  0 ~ ±1020V
1년간 최고사양: 설정값의 ± 0.01 %
DC전류범위:  0 ~ ±20.5A
1년간 최고사양: 설정값의 ± 0.05 %
저항범위: 0 에서 190 MO, 19 values in x1 and x1.9
1년간 최고사양: 설정값의 ± 0.025 %
AC전압범위:  1 mV ~ 1020V 45Hz ~ 1 kHz, 사인
1년간 최고사양: 설정값의 ± 0.1 %
전류 AC 29 mA ~ 20.5A  45 Hz ~ 1 kHz, 사인
1년간 최고사양: 설정값의 ± 0.1 %
DC 전원범위: 10.9 mW에서 20.5 kW
1년간 최고사양: 설정값의 ± 0.11 %
AC 전원범위: 10.9 mW ~ 20.5 kW 45-65 Hz, PF=1
1년간 최고사양: 설정값의 ± 0.36 %
위상범위:  0 ~ ± 179.99°  45 Hz ~ 1 kHz
1년간 최고사양: 설정값의 ± 0.07°C
주파수범위:  45 Hz ~ 1 kHz
1년간 최고사양: 설정값의 ±50ppm


일반 사양
예열시간마지막 예열시간의 2배, 최대 30분
설정시간별도로 명시되지 않은 한 모든 기능과 범위에 대해 5초 미만

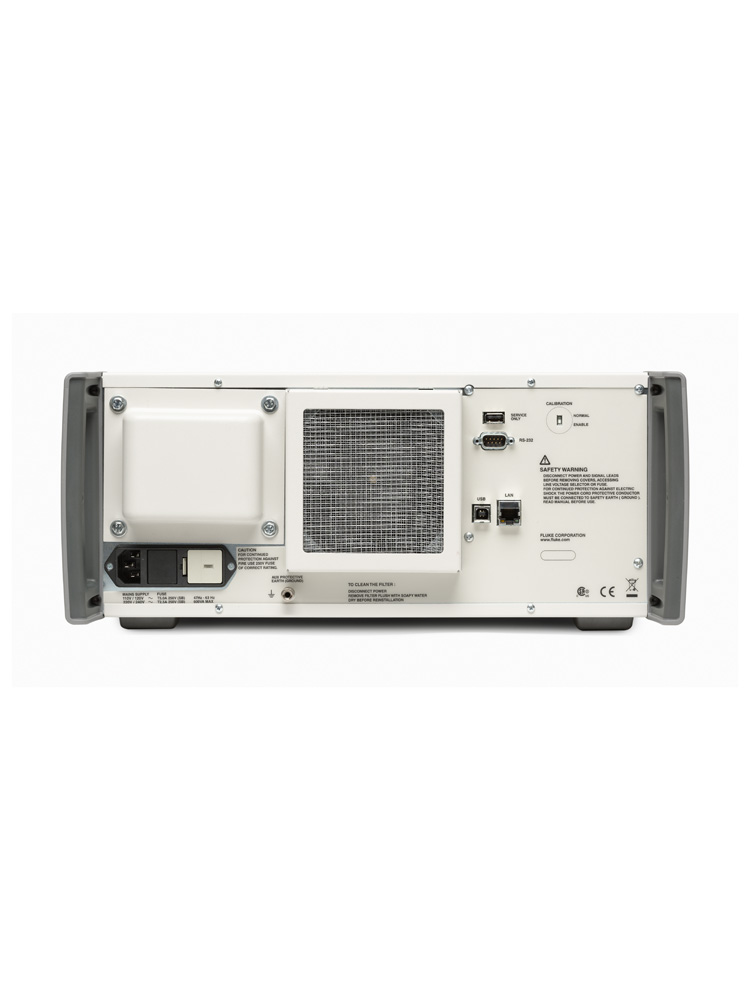

표준 인터페이스RS-232와 이더넷
온도성능동작 환경:  0°C ~ 50°C
교정 (tcal):15°C ~ 35°C
 보관:-20°C ~ +70°C
온도계수Tcal ±5 °C 이외의 온도에서의 온도 계수는 0 °C 에서 35 °C 까지는
1 °C 당 사양치의 10 %이며, 35 °C 이상에서는
1°C 당 사양치의 20% 입니다.
상대습도동작 환경:  < 80% ~ 30°C, < 70% ~ 40°C, < 40% ~ 50°C
보관: <95%, 불응축시
환경동작 환경: 최대 3,050m (6,500 ft)
비동작: 최대 12,200m (40,000 ft)
안전EN 61010-1: 2001, CAN/CSA-C22.2 No. 61010-1-04,
UL 61010-1:2004 준수
아날로그 저절연20V
EMCEN613261:2006 준수.
전원전력전원전압(선택가능): 100V, 120V, 220V, 240V
전원주파수 47 ~ 63 Hz
전원전압변동: 전원전압 설정값 주위의 + 10%
소비전력600 VA
치수높이:19.3 cm (7.6 in)
너비: 43.2 cm (17 in), 손잡이 포함시 44.3 cm (17.5 in)
깊이:53.8 cm (21.2 in)
중량(옵션 제외)22 kg (48 lbs)
절대불확도의 정의사양에는 안정도, 온도계수, 선형성, 라인 및 부하 규정,
교정에 사용된 외부 표준의 소급 가능성에 대한 내용을 담고 있습니다.
지시된 온도 범위에 대한 온전한 사양을 파악하기 위한 정보가
충분히 마련되어있습니다.
사양 신뢰도 구간99%
