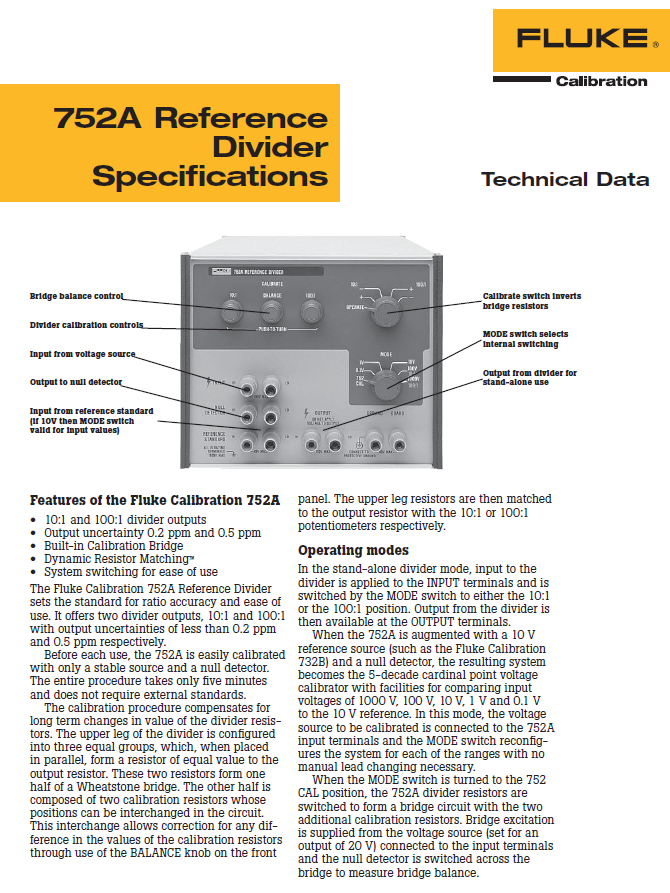

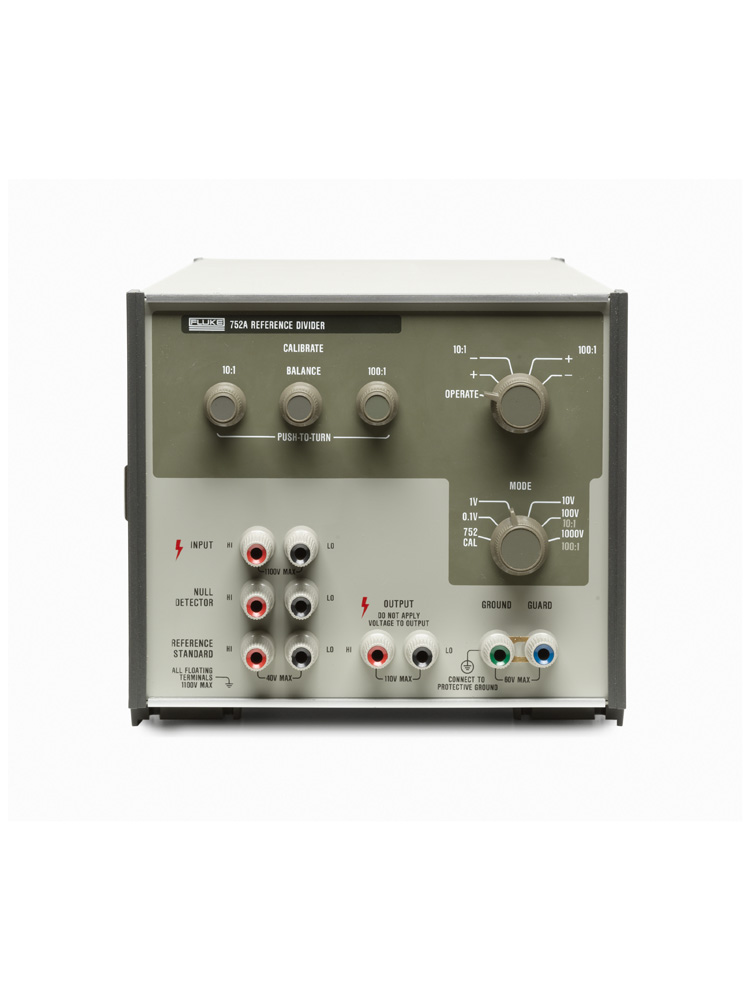

비율정확도와 사용편의성의 표준 설정

752A 기준 분배기는 일차적으로 다양한 전압원들의 직류전압레벨을 732B와 같은 10V 전압기준표준과 비교하기 위해 설계된 정밀형 10:1과 100:1 분압기들입니다.

내부 스위칭에 의해 연결을 변경할 필요 없이 732B와 같은 10V 표준을 내장한 전압교정기의 100 mV, 1V, 10V, 100V 그리고 1000V 범위에 대한 교정이 가능합니다.

자체교정 절차는 분압저항값의 장기적 변화를 다양한 Wheatstone 브리지 구성에서의 위치를 절체하여 보상할 수 있도록 합니다.


ㆍ10:1과 100:1 분압기출력

ㆍ출력불확도 0.2ppm과 0.5ppm

ㆍ내장 교정브리지

ㆍDynamic Resistor Matching™ 동적 저항정합기술)

ㆍ사용편의성을 위한 시스템 절체

ㆍ동작모드



752A 기준 분배기는 비율정확도와 사용편의성을 위한 표준을 설정합니다.

이는 출력불확도가 각각 0.2ppm과 0.5ppm 미만인, 10:1과 100:1 의 2개의 분압기 출력을 제공합니다.


매번 사용 전에 752A 기준 분배기들은 안정전압원과 null detector만을 이용하여 용이하게 교정가능합니다.

전체 절차는 단 5분이 소요되며 외부표준을 필요로 하지 않습니다.


교정절차는 분압저항의 장기간 변화를 보상합니다.

분압기의 상단은 3개의 동일한 그룹으로 구성되어 이들은 병렬연결되면 출력저항과 동일한 값의 저항을 형성하게 됩니다.

이들 2개 저항은 Wheatstone 브리지의 절반을 형성하게 됩니다.

나머지 절반은 회로 내에서 위치변경이 가능한 2개의 교정저항으로 구성됩니다.

이러한 교환에 의해 전면패널상의 BALANCE 단추를 이용하여 교정저항값의 임의의 차이에 대한 수정이 가능합니다.

다음 상단 저항들은 각각 10:1 또는 100:1 가변저항을 이용하여 출력저항에 정합됩니다.



동작모드

자립형 분압기 모드에서 분압기에 대한 입력은 INPUT 단자에 인가되며 MODE 스위치를 이용하여 10:1 또는 100:1 위치로 전환됩니다.

다음 분압기의 출력을 OUTPUT 단자상에서 사용가능 합니다.


752A 기준 분배기에 10V 레퍼런스 소스과 null detector를 추가하면 시스템은

1000V, 100V, 10V, 1V 그리고 0.1V의 입력전압을 10V 레퍼런스와 비교하는 장치를 갖춘 5디케이드 지점 전압교정기가 됩니다.

이 모드에서 교정대상 전압원은 752A 입력단자에 연결되며 MODE 스위치는 수동 단자교환의 필요 없이 각각의 범위에 대해 재설정합니다.


MODE 스위치를 752 CCAL 위치로 전환하면 752A 분압저항들은 2개의 추가적인 교정저항을 이용하여 브리지회로를 형성하도록 절체됩니다.

브리지 여자 전압은 입력단자에 연결된 전압원 (20V 출력으로 설정) 에서 공급되며

null detector는 브리지 평형을 측정하기 위해 브리지 양단에서 전환됩니다.



분압비

분압비 10:1 ±0.2 ppm

입력:

 0V ~ 100V

분압비 100:1 ±0.5 ppm

입력:

 0V ~ 1000V



일반 사양 *

비율범위

10:1 과 100:1

비율 불확도

자체교정 이후 최대 8시간 동안 자체교정온도(18°C ~ 28°C 범위)에서 ± 1°C 미만의 온도변화에 대해 적용되는 비율정확도



 --------

범위 10:0

입력전압: 0 ~ 100V

출력불확도: 0.2 ppm

영점정확도: ±0.5 mV**







 --------

범위 100:1

입력전압: 0 ~ 1000V

출력불확도: 0.5 ppm

영점정확도: ±1.0 mV**





온도계수



 18°C ~ 28°C 의 범위에 대해 £ ± 1 ppm / °C(일반적으로 15°C ~ 30°C에 대해 0.1 ppm /°C)

입력저항

10:1 비율:

 380 kΩ ± 1%

100:1 비율:

분압기는 4 M 이며, 구동대상 가드는 4 MΩ 즉 총 2 MΩ ± 1%

최대 입력전압

10:1 비율에 대해 200V / 100:1 비율에 대해 1100V

전력계수

10:1 비율에 100V 인가 시 출력의 £ 0.05ppm, 100:1 비율에 1000V 인가 시 출력의 £ 0.3 ppm (비율정확도 사양에 포함)

온도

0°C ~ 50°C, 작동; -40°C ~ 75°C 비작동

상대습도

£ 75% ~ 40°C, £ 45% ~ 50°C, 비건구, 작동; £ 100% 10-50°C, 비작동

고도

£ 3050m (10,000 ft) 작동;£ 12,220m (40,000 ft) 비작동

진동

MIL-T-28800C, Type III, Class 5, Style E 에 의함

안전

IEC 348, 2차 개정판, 1978; ANSI-C39.5, 1980, CSA 556B, 그리고 UL 1244

사이즈

19.1 cm 높이 x 22.1 cm 폭 x 60.3 cm 길이

(7.53 in 높이 x 8.69 in 폭 x 23.75 in 길이)

중량

8.4 kg (18.5 lbs)

*사양은 18°C ~ 28°C 의 온도범위에 대해 장치 수명 내에 적용
 *영점정확도는 자체교정 중 null detector에 요구되는 정확도를 의미
