주요 기능
Fluke 1662는 모든 현지 규정에 대한 테스트를 빠르고 효율적으로 실시하여 사용자에게 더 많은 능력을 선사합니다.
측정 기능
ㆍ측정 기능
ㆍ전압 및 주파수
ㆍ배선 극성 검사기, 단선된 N 배선 감지
ㆍ절연 저항
ㆍ연속성 및 저항
ㆍ연속성 테스트로 모터 권선 측정
ㆍ루프 및 라인 저항
ㆍ가능한 접지 사고 전류(PEFC/IK)
ㆍ가능한 단락 회로 전류(PSC/IK)
ㆍRCD 전환 시간
ㆍRCD 동작 수준(램프 테스트)
ㆍ하나의 테스트로 RCD 유형 A 및 AC에 대한 작동 시간 및 전류 측정
ㆍRCD 가변 전류
ㆍ자동 RCD 테스트 시퀀스
ㆍ위상 시퀀스 표시기
기타 기능
ㆍRCD 및 루프 테스트의 켜기/끄기 전환 가능 자동 시작
ㆍ자가 진단
ㆍ조명 있는 디스플레이
ㆍ시간 및 날짜(옵션으로 제공되는 FlukeView 소프트웨어와 함께 사용할 경우)

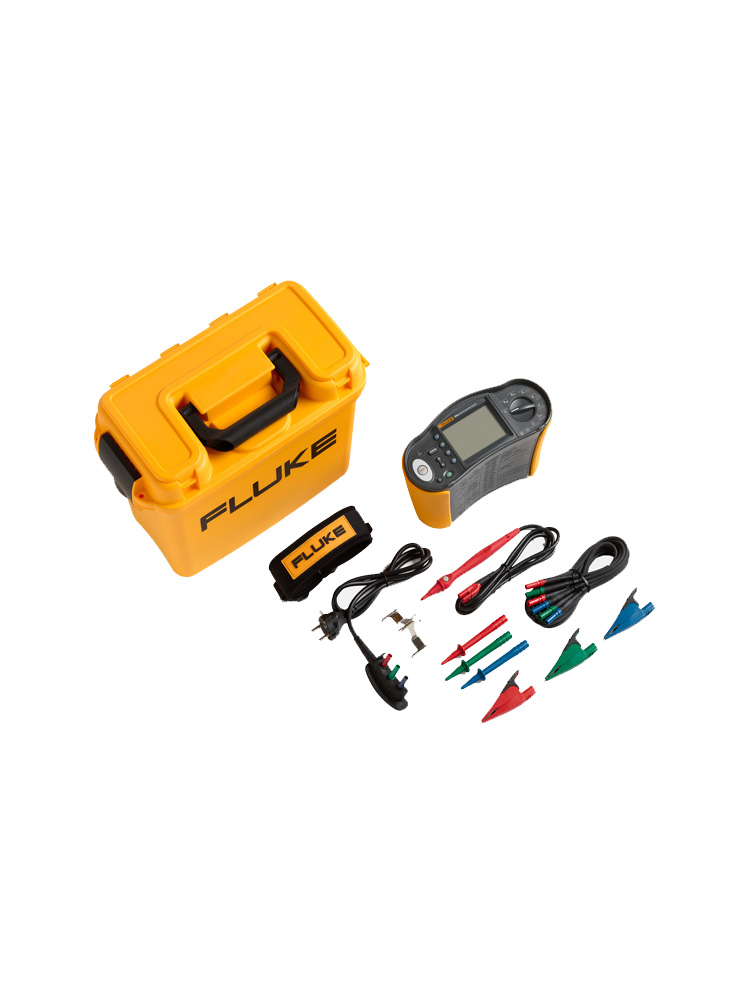

부속품
ㆍ내구성 강한 하나의 입력 전원 코드
ㆍ하드 케이스
ㆍ원격 제어 프로브
ㆍ제로 어댑터

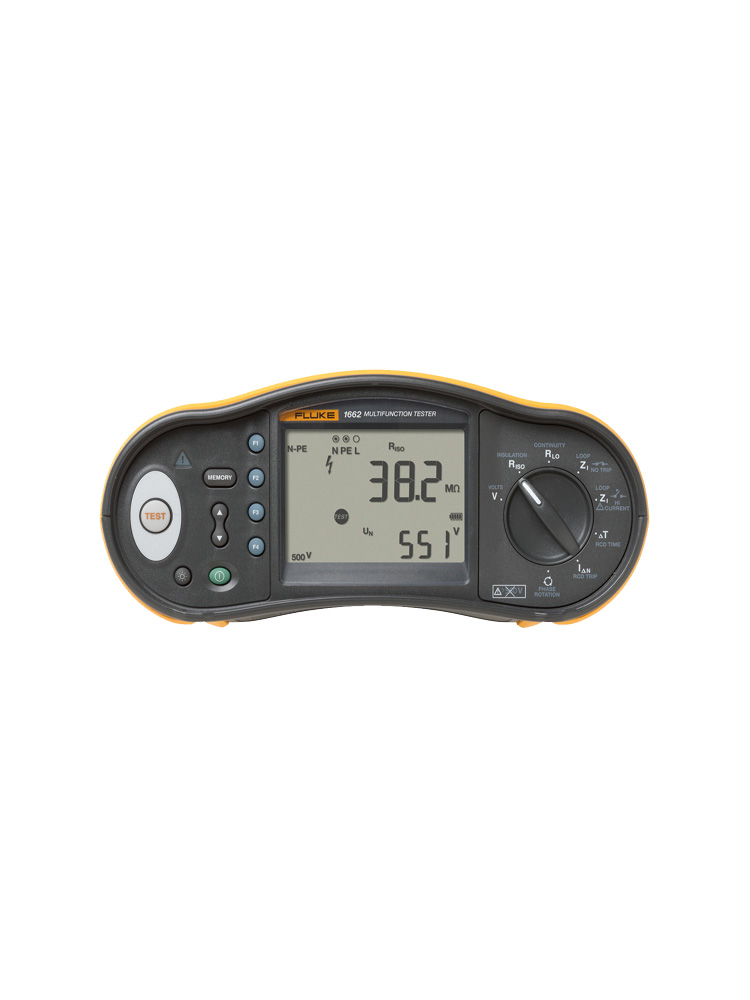

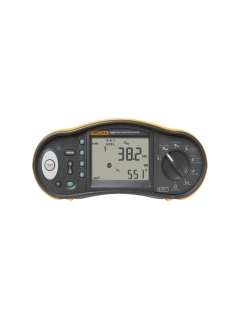

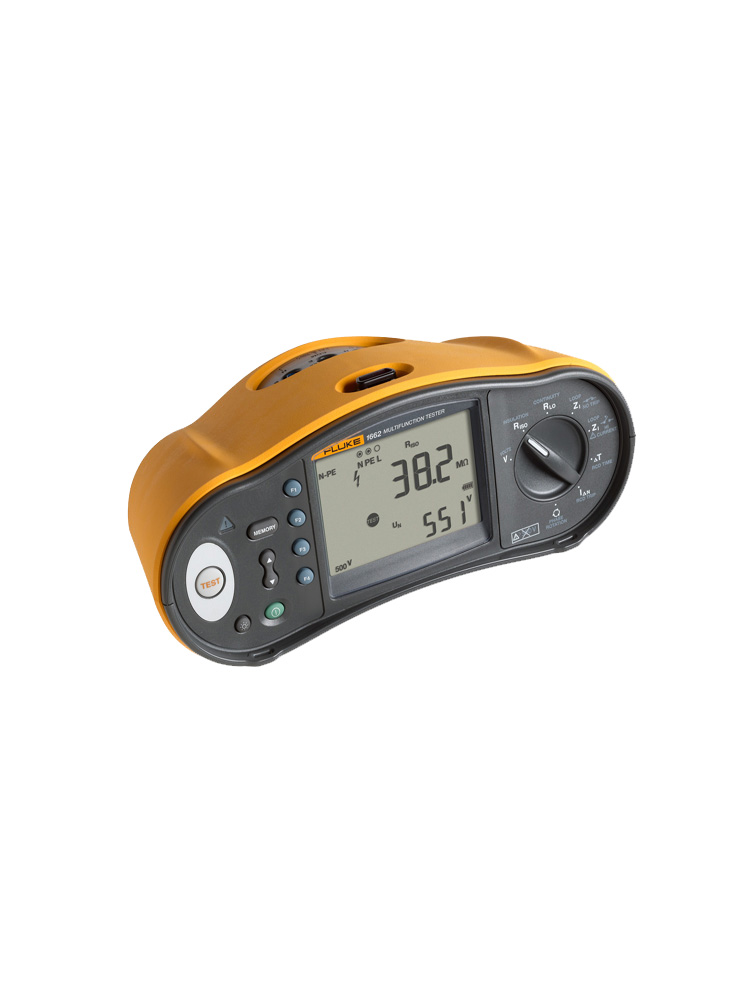

제품 개요
단단한 기본 설치 테스터
Fluke 1662는 Fluke 안정성, 간단한 조작 및 일상적 설치 테스트에 필요한 모든 테스팅 기능을 제공합니다.
제품 사양
| AC 전압 측정 | |||
| 범위 | 500V | ||
| 해상도 | 0.1V | ||
| 정확도 45Hz~66Hz | 0.8% + 3 | ||
| 입력 임피던스 | 360kΩ | ||
| 과부하 보호 | 660Vrms | ||
| 연속성 테스트(RLO) | |||
| 범위(자동 범위 지정) | 20Ω/200Ω/2000Ω | ||
| 해상도 | 0.01Ω/0.1Ω/1Ω | ||
| 개방 회로 전압 | >4V | ||
| 절연 저항 측정(RISO) | |||
| 테스트 전압 | 50V/100V/250V/500V/1000V | ||
| 테스트 전압의 정확도(정격 테스트 전류에서) | +10%, -0% | ||
| 테스트 전압 | 50V | ||
| 100V | |||
| 250V | |||
| 500V | |||
| 1000V | |||
| 절연 저항 범위 | 20MΩ/50MΩ | ||
| 20MΩ/100MΩ | |||
| 20MΩ/200MΩ | |||
| 20MΩ/200MΩ/500MΩ | |||
| 20MΩ/200MΩ/1000MΩ | |||
| 해상도 | 0.01MΩ/0.1MΩ | ||
| 0.01MΩ/0.1MΩ | |||
| 0.01MΩ/0.1MΩ | |||
| 0.01MΩ/0.1MΩ/1MΩ | |||
| 0.01MΩ/0.1MΩ/1MΩ | |||
| 테스트 전류 | 1mA @ 50kΩ | ||
| 1mA @ 100kΩ | |||
| 1mA @ 250kΩ | |||
| 1mA @ 500kΩ | |||
| 1mA @ 1MΩ | |||
| 루프 및 라인 임피던스(ZI) | |||
| 범위 | 10Ω (고전류 mΩ 모드)/20Ω/200 Ω/2000Ω | ||
| 해상도 | 0.001Ω/0.01Ω/0.1Ω/1Ω | ||
| 예상 지락 전류, PSC 테스트 | |||
| 범위 | 1000A/10kA(50kA) | ||
| 해상도 | 1A/0.1kA | ||
| 계산 | 측정된 주전원 전압을 각각 측정된 루프(L-PE) 저항 또는 라인(L-N) 저항으로 나누어서 결정되는 예상 지락 전류(PEFC) 또는 예상 단락 전류(PSC). | ||
| RCD 테스트, RCD 타입 테스트 | |||
| RTD 타입 | AC¹ | ||
| G²,S³ | |||
| 모델 1663 | A4, AC¹, G²,S³ | ||
| 모델 1664 FC | A, AC, B5, S | ||
| 참고 | ¹AC에 응답 | ||
| ²일반, 지연 없음 | |||
| ³시간 지연 | |||
| ⁴펄스 신호에 응답 | |||
| ⁵완만한 DC 신호에 응답 | |||
| 차단 속도 테스트(ΔT) | |||
| 전류 설정¹ | 10mA/30mA/100mA/300mA/500mA/1000mA/VAR | ||
| 10mA/30mA/100mA | |||
| 승수 | x ½, x 1 | ||
| x 5 | |||
| VAR 모드 Type B - 6, 60, 200mA | |||
| 측정 범위 | RCD Type G | 310ms | |
| 50ms | |||
| RCD Type S | 510ms | ||
| 160ms | |||
| EV/RDC-DD | 6mA - 10초 | ||
| 60mA - 0.3초 | |||
| 200mA - 0.1초 | |||
| 참고 | ¹1000mA type AC에만 해당 | ||
| type A는 VAR 모드에서 최대 700mA | |||
| RCD Type B(완만한 DC 전류)의 VAR 모드는 IEC 62955에 따라 RCD Type A-EV 또는 RDC-DD(6/60/200mA 및 램프 <2~6mA)에 대한 테스트 전류를 생성합니다. | |||
| RCD/FI 전류 차단 측정/램프 테스트(IΔN) | |||
| 전류 범위 | RCD 정격 전류의 30%~110%¹ | ||
| <2mA~6mA 완만한 DC³ | |||
| 단계 크기 | 10%의 IΔN² | ||
| 30초 이내 선형 상승 | |||
| 잔류 시간 | RCD Type G | 300ms/단계 | |
| RCD Type S | 500ms/단계 | ||
| 측정 정확도 | ±5% | ||
| 지정된 차단 전류 범위(EN 61008-1) | Type AC의 경우 50%~100% | ||
| Type A의 경우 35%~140%(>10mA) | |||
| Type A의 경우 35%~200%(≤10mA) | |||
| Type B의 경우 50%~200% | |||
| 참고 | ¹Type A(IΔN >10mA)의 경우 30%~150% | ||
| Type A(IΔN = 10mA)의 경우 30%~210% | |||
| Type B의 경우 20%~210% | |||
| ²Type B의 경우 5% | |||
| ³IEC 62955에 따른 RCD Type A-EV/RDC-DD의 경우 | |||
| 접지 저항(RE) 테스트 | |||
| 범위 | 200Ω/2000Ω | ||
| 해상도 | 0.1Ω/1Ω | ||
| 주파수 | 128Hz | ||
| 출력 전압 | 25V | ||
| 위상 시퀀스 표시 | |||
| 아이콘 |  | 위상 시퀀스 표시기가 활성 상태입니다. | |
| 일반 사양 | |||
| 크기(L x W x H) | 10 x 25 x 12.5 cm | ||
| 무게(배터리 포함) | 1.3Kg | ||
| 배터리 크기, 수량 | AA형, 6개 | ||
| 방수방진 | IP-40 | ||
| 안전성 | EN/IEC 61010-1 및 EN/IEC 61010-2-034 준수 | ||
| 과전압 | CAT III/500V; CAT IV 300V | ||
| 성능 | EN61557-1 ~ EN61557-7 및 EN61557-10 | ||
