주요 기능

ㆍL-N, N-PE 입력에서 연속성 테스트

ㆍ완만한 DC 민감성 RCD 테스트(Type B)

ㆍ접지 저항, 전압 및 주파수 테스트

ㆍ다중 테스트 전압 제공: 50V, 100V, 250V, 500V, 1000V

ㆍEV 충전기용 6mA RDC-DD 테스트

제품 개요

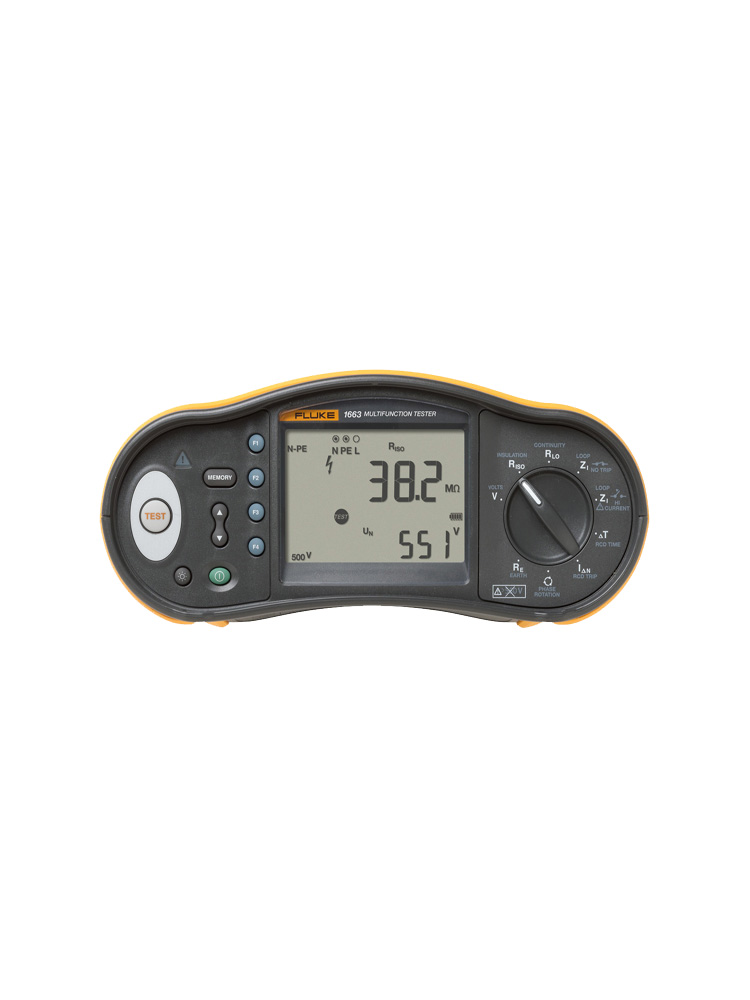

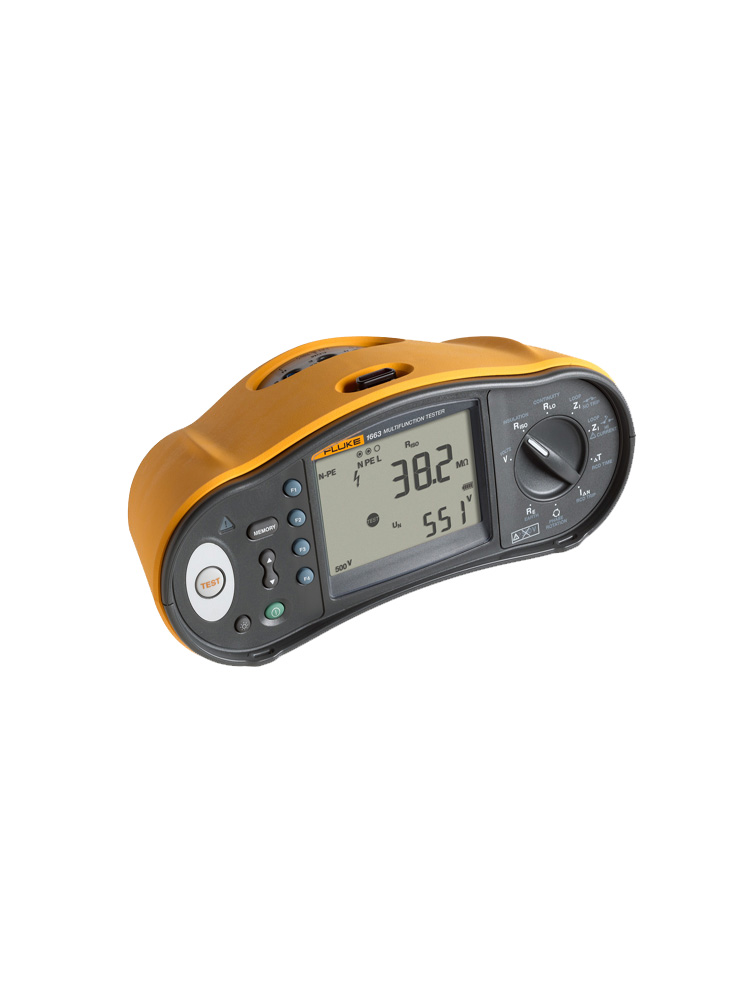

Fluke 1663 다기능 설비 테스터는 열심히 일하는 전문가에게 이상적인 선택입니다.

1663 설비 테스터는 전문 설치업자가 필요로 하는 완전한 기능과 고급 측정 기능을 제공합니다.

작고 가벼우며(1.3kg 미만) 패딩 처리된 휴대용 및 허리 스트랩이 함께 제공되어 취급이 편리합니다.

조작이 직관적이고 모든 수준의 작업자가 쉽게 익힐 수 있으므로 즉시 작업에 투입하여 모든 현지 규정에 따라 빠르고 효율적으로 테스트할 수 있습니다.

RCD 및  루프 테스트를 위한 켜기/끄기 전환 가능한 자동 시작 및 자체 테스트와 같은 추가 기능은 시간을 절약하고 결과에 대한 확신을 줍니다.

EV 충전기 RCD Type A-EV 또는 RDC-DD DC 보호 장치

IEC 62955(6/60/200mA 및 램프 <2~6mA 램프)에 따라 RCD Type A-EV 또는 RDC-DD에 대한 테스트 전류를 생성하는 RCD Type B(완만한 DC 전류) VAR 모드를 사용하여 EV 충전기 DC 보호 장치에 대한 테스트를 수행합니다.

이를 통해 충전 지점에서 추가 6mA DC 모니터를 빠르고 쉽게 테스트할 수 있으며 Fluke FEV100 또는 FEV300과 함께 사용할 수 있습니다.

소프트웨어 호환

Fluke 1663 은 기존의 전기 시스템 데이터 관리 및 보고와 관련된 번거로움을 없애도록 설계된 Fluke 소프트웨어인 TruTest™와 호환됩니다.

고정 배선 설비를 테스트하든, 사무실에 있는 기기를 테스트하든, 작업장에서 수리를 확인하든, 연간 검사를 수행하든, 적절한 데이터 관리는 고객을 위해 이해하기 쉬운 보고서를 작성하는 데 있어 매우 중요합니다.

TruTest™ 소프트웨어를 사용하면 테스트 장비에서 측정 결과를 빠르고 쉽게 직접 가져오고, 장비에서 전송된 파일을 관리하거나, 필요에 따라 데이터를 수동으로 입력할 수 있습니다.

기타 유용한 기능

ㆍ끊어진 N 와이어를 감지하기 위해 배선 극성 점검

ㆍ절연 저항, 루프 및 라인 저항 측정

ㆍ루프 테스트용 Z-max 메모리를 포함하므로 최고 루프 테스트 값의 평가가 용이

ㆍ빠르고 안정적이며 정확한 테스트 리드 및 주전원 코드 보상을 위한 고유한 제로 어댑터 제공

ㆍ연속성 테스트로 모터 권선 측정

ㆍ예상 지락 전류(PEFC/IK) 및 예상 단락 전류(PSC/IK) 계산

ㆍRCD 전환 시간 및 트리핑 레벨 측정(램프 테스트)

ㆍ하나의 테스트에서 RCD Type A& AC의 트립 시간 및 전류 측정

ㆍRCD 가변 전류 측정

ㆍ자동 RCD 테스트 시퀀스 제공

ㆍ위상 시퀀스 표시기 포함

ㆍ안전 등급 CAT III 500V, CAT IV 300V

제품 사양

사양: Fluke 1663 및 1664 FC 설비 다기능 테스터

AC 전압 측정
범위		500V
해상도		0.1V
정확도 45Hz~66Hz		0.8% + 3
입력 임피던스		360kΩ
과부하 보호		660Vrms
연속성 테스트(RLO)
범위(자동 범위 지정)		20Ω/200Ω/2000Ω
해상도		0.01Ω/0.1Ω/1Ω
개방 회로 전압		>4V
절연 저항 측정(RISO)
테스트 전압		50V/100V/250V/500V/1000V
테스트 전압의 정확도(정격 테스트 전류에서)		+10%, -0%
테스트 전압		50V
		100V
		250V
		500V
		1000V
절연 저항 범위		20MΩ/50MΩ
		20MΩ/100MΩ
		20MΩ/200MΩ
		20MΩ/200MΩ/500MΩ
		20MΩ/200MΩ/1000MΩ
해상도		0.01MΩ/0.1MΩ
		0.01MΩ/0.1MΩ
		0.01MΩ/0.1MΩ
		0.01MΩ/0.1MΩ/1MΩ
		0.01MΩ/0.1MΩ/1MΩ
테스트 전류		1mA @ 50kΩ
		1mA @ 100kΩ
		1mA @ 250kΩ
		1mA @ 500kΩ
		1mA @ 1MΩ
루프 및 라인 임피던스(ZI)
범위		10Ω (고전류 mΩ 모드)/20Ω/200 Ω/2000Ω
해상도		0.001Ω/0.01Ω/0.1Ω/1Ω
예상 지락 전류, PSC 테스트
범위		1000A/10kA(50kA)
해상도		1A/0.1kA
계산		측정된 주전원 전압을 각각 측정된 루프(L-PE) 저항 또는 라인(L-N) 저항으로  나누어서 결정되는 예상 지락 전류(PEFC) 또는 예상 단락 전류(PSC).
RCD 테스트, RCD 타입 테스트
RTD 타입		AC¹
		G²,S³
모델 1663		A4, AC¹, G²,S³
모델 1664 FC		A, AC, B5, S
참고		¹AC에 응답
		²일반, 지연 없음
		³시간 지연
		⁴펄스 신호에 응답
		⁵완만한 DC 신호에 응답
차단 속도 테스트(ΔT)
전류 설정¹		10mA/30mA/100mA/300mA/500mA/1000mA/VAR
		10mA/30mA/100mA
승수		x ½, x 1
		x 5
		VAR 모드 Type B - 6, 60, 200mA
측정 범위		RCD Type G	310ms
			50ms
		RCD Type S	510ms
			160ms
		EV/RDC-DD	6mA - 10초
			60mA - 0.3초
			200mA - 0.1초
참고		¹1000mA type AC에만 해당
		type A는 VAR 모드에서 최대 700mA
		RCD Type B(완만한 DC 전류)의 VAR 모드는 IEC 62955에 따라  RCD Type A-EV 또는 RDC-DD(6/60/200mA 및  램프 <2~6mA)에 대한 테스트 전류를 생성합니다.
RCD/FI 전류 차단 측정/램프 테스트(IΔN)
전류 범위		RCD 정격 전류의 30%~110%¹
		<2mA~6mA 완만한 DC³
단계 크기		10%의 IΔN²
		30초 이내 선형 상승
잔류 시간		RCD Type G	300ms/단계
		RCD Type S	500ms/단계
측정 정확도		±5%
지정된 차단 전류 범위(EN 61008-1)		Type AC의 경우 50%~100%
		Type A의 경우 35%~140%(>10mA)
		Type A의 경우 35%~200%(≤10mA)
		Type B의 경우 50%~200%
참고		¹Type A(IΔN >10mA)의 경우 30%~150%
		Type A(IΔN = 10mA)의 경우 30%~210%
		Type B의 경우 20%~210%
		²Type B의 경우 5%
		³IEC 62955에 따른 RCD Type A-EV/RDC-DD의 경우
접지 저항(RE) 테스트
범위		200Ω/2000Ω
해상도		0.1Ω/1Ω
주파수		128Hz
출력 전압		25V
위상 시퀀스 표시
아이콘		위상 시퀀스 표시기가 활성 상태입니다.
일반 사양
크기(L x W x H)		10 x 25 x 12.5 cm
무게(배터리 포함)		1.3Kg
배터리 크기, 수량		AA형, 6개
방수방진		IP-40
안전성		EN/IEC 61010-1 및 EN/IEC 61010-2-034 준수
과전압		CAT III/500V; CAT IV 300V
성능		EN61557-1 ~ EN61557-7 및 EN61557-10
