주요 기능
기능 및 이점
ㆍ최대 5kV의 테스트 전압으로 모든 분야에 적합한 솔루션 제공
ㆍCAT III 1000V, CAT IV 600V 안전 등급
ㆍ전압이 있을 때 이를 사용자에게 알리고 최대 600V ac 또는 dc 전압 판독 기능을 제공하여 사용자 안전을 강화하는 절연 파괴 전압 검출
ㆍ250V~1000V에서는 50V 스텝, 1000V 이상에서는 100V 스텝으로 테스트 전압 선택 가능
ㆍ측정 값을 최대 99개의 메모리 위치에 저장할 수 있으며 각 위치에 고유한 사용자 정의 라벨이 할당되어 손쉽게 불러올 수 있음
ㆍ배터리 수명이 길어 충전 후 최대 750회 이상의 테스트 수행 가능
ㆍ추가 설정 없이 유전 흡수율(DAR) 및 분극 지수(PI) 자동 계산
ㆍ가드 시스템으로 높은 저항 측정 값에 대한 표면 누출 전류의 영향 제거
ㆍ화면을 용이하게 볼 수 있는 대형 디지털/아날로그 LCD
ㆍ정전 용량 및 누출 전류 측정
ㆍ파괴 테스트를 위한 램프 기능
ㆍ최대 2TΩ의 저항 측정
ㆍ정기 테스트를 위해 최대 99분까지 타이머 설정 가능
ㆍ3년 품질 보증
제품 개요
최대 5kV의 디지털 절연 테스트

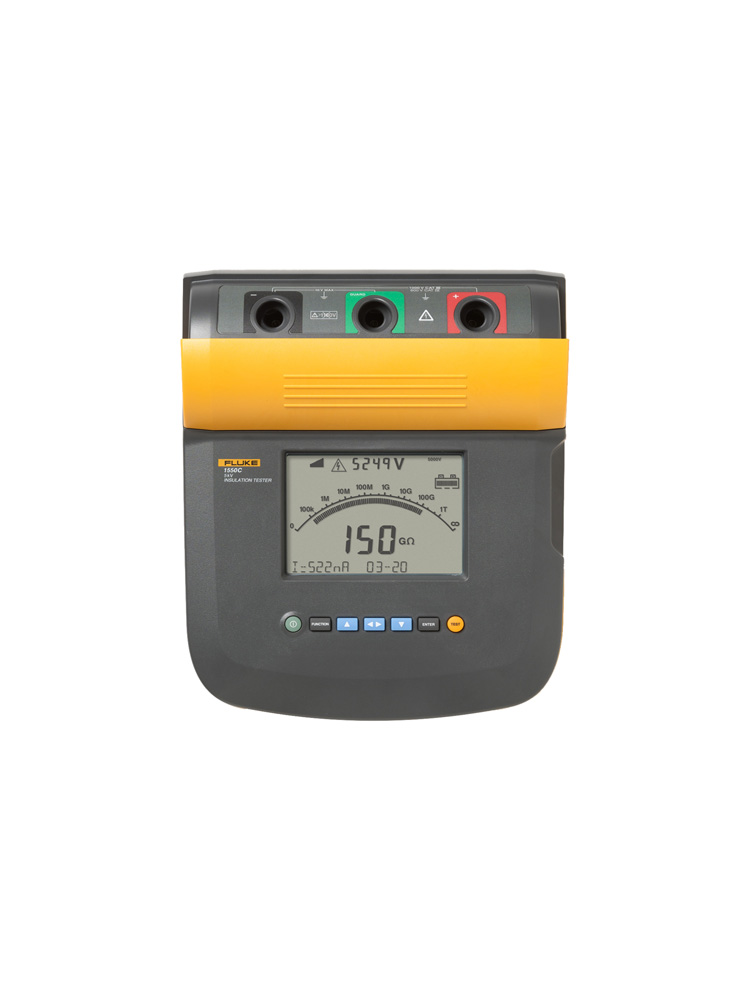

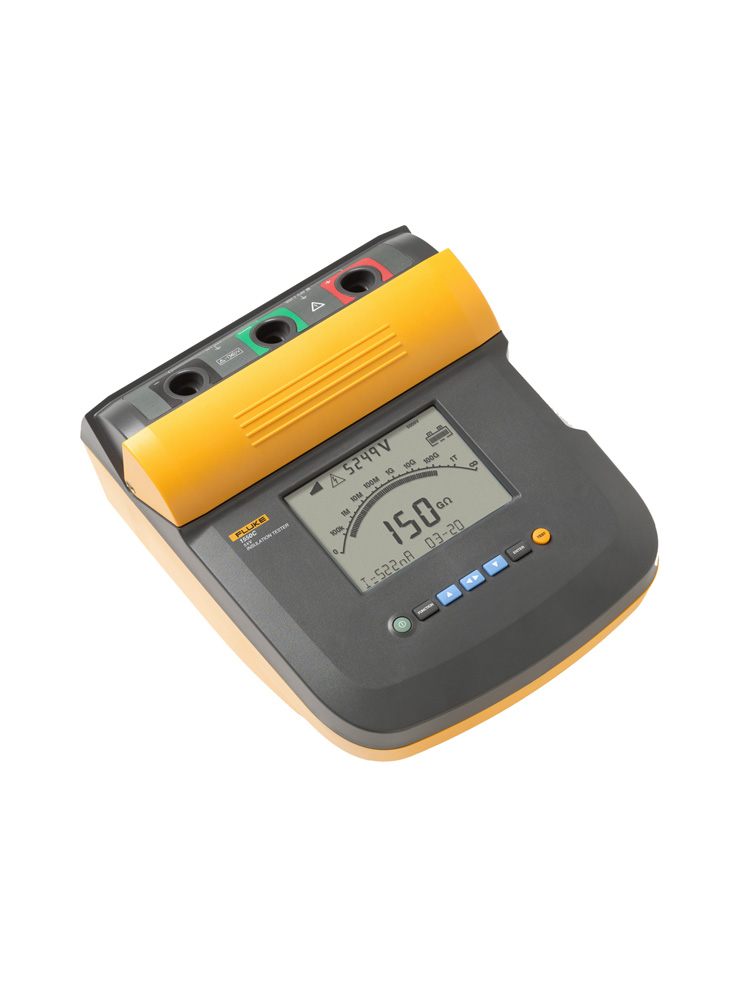

다시 설계된 Fluke 1550C 절연 저항 테스터는 최대 5kV 디지털 절연 테스트를 제공하므로 스위치 기어, 모터, 발전기 및 케이블과 같은 광범위한 고전압 장비를 테스트하는 데 적합합니다.
Fluke 절연 테스터는 현재 동급 최고의 3년 품질 보증 및 CAT IV 600V 안전 등급을 제공할 뿐 아니라 IEEE 43-2000에 지정된 전 범위의 테스트 전압으로 테스트를 수행할 수 있습니다.
측정 스토리지와 PC 인터페이스를 갖춘 1550C는 잠재적인 장비 고장을 발생하기 전에 식별할 수 있도록 설계된 예방 또는 예측 유지보수 프로그램을 위한 완벽한 도구입니다.
제품 사양
| 전기 사양 | ||
| 테스터의 정확도는 작동 온도가 0°C~35°C일 때 교정 후 1년 동안 보장됩니다. 작동 온도가 범위(-20°C~0°C 및 35°C~50°C)에서 벗어난 경우 1°C당 ± 0.25%를 추가하십시오 (20% 대역에서는 1°C당 ± 1% 추가). | ||
| 절연 저항 측정 | ||
| 테스트 전압(DC) | ||
| 250V | 범위 | < 250kΩ, |
| 250kΩ~5GΩ | ||
| 5GΩ~50GΩ | ||
| > 50GΩ | ||
| 정확도(± 판독값) | 지정되지 않음 | |
| 5% | ||
| 20% | ||
| 지정되지 않음 | ||
| 500V | 범위 | < 500kΩ |
| 500kΩ~10GΩ | ||
| 10GΩ~100GΩ | ||
| > 100GΩ | ||
| 정확도(± 판독값) | 지정되지 않음 | |
| 5% | ||
| 20% | ||
| 지정되지 않음 | ||
| 1000V | 범위 | < 1MΩ |
| 1MΩ~20GΩ | ||
| 20GΩ~200GΩ | ||
| > 200GΩ | ||
| 정확도(± 판독값) | 지정되지 않음 | |
| 5% | ||
| 20% | ||
| 지정되지 않음 | ||
| 2500V | 범위 | < 2.5MΩ |
| 2.5MΩ~50GΩ | ||
| 50GΩ~500GΩ | ||
| > 500GΩ | ||
| 정확도(± 판독값) | 지정되지 않음 | |
| 5% | ||
| 20% | ||
| 지정되지 않음 | ||
| 5000V | 범위 | < 5MΩ |
| 5MΩ~100GΩ | ||
| 100GΩ~1TΩ | ||
| > 1TΩ | ||
| 정확도(± 판독값) | 지정되지 않음 | |
| 5% | ||
| 20% | ||
| 지정되지 않음 | ||
| 막대 그래프 범위 | 0~1TΩ(1550C) - 0~2TΩ(1555) | |
| 절연 테스트 전압 정확도 | 1mA 부하 전류에서 -0%, +10% | |
| AC 메인 전류 제거 유도 | 최대 2mA | |
| 정전 용량 부하 충전 속도 | μF당 5초 | |
| 정전 용량 부하 방전 속도 | 1.5s/μF | |
| 누출 전류 측정 | 범위 | 1nA~2mA |
| 정확도 | ± (5% + 2nA) | |
| 정전 용량 측정 | 범위 | 0.01μF~15.00μF |
| 정확도 | ± (15% rdg + 0.03μF) | |
| 타이머 | 범위 | 0~99분 |
| 분해능 설정 | 1분 | |
| 분해능 표시 | 1초 | |
| 작동 중인 회로 경고 | 경고 범위 | 30V~660V AC/DC, 50/60Hz |
| 전압 정확성 | ± (15% + 2V) | |
| 소프트웨어 사양 | FlukeView Forms™ 기본 소프트웨어를 사용하려면 Windows XP, Windows Vista, Windows 7 또는 Windows 8을 실행하는 PC가 필요합니다. | |
| 일반 사양 | ||
| 디스플레이 | 75 x 105 mm | |
| 전원 | 12V 리드 산성 충전식 배터리, Yuasa NP2.8-12 | |
| 충전기 입력(AC) | 85V~250V AC 50/60Hz 20VA | |
| 이 Class II(이중 절연) 기기는 Class 1(접지됨) 전원 코드와 함께 제공됩니다. 보호 접지 단자(접지 핀)는 내부에 연결되어 있지 않습니다. 추가 핀은 추가 플러그 유지용으로만 사용됩니다. | ||
| 크기 | 269 x 277 x 160 mm(10.6 x 10.9 x 6.3 인치) | |
| 중량 | 3.7kg(8.2lb) | |
| 온도(작동) | -20°C ~ 50°C(-4°F ~ 122°F) | |
| 온도(보관) | -20°C~65 °C(-4°F~149 °F) | |
| 습도 | 31°C에서 80% - 50°C에서는 거의 50%로 감소 | |
| 고도 | 2000 m | |
| 인클로저 밀봉 | IP40 | |
| 입력 과부하 보호 | 1000V AC | |
| 전자기 호환성 | EN 61326 | |
| 안전 규정 준수 | IEC 61010-1: 과전압 범주 II, 공해 지수 2 | |
| IEC 61010-2-030: 600V CAT IV/1000V CAT III 측정 | ||
| IEC 61557-1, IEC 61557-2 | ||
