Fluke ii900 산업용 음향 카메라(초음파 카메라)
  • 제품명ii900 산업용 음향 카메라(초음파 카메라)
  • 제조사FLUKE
  • 모델ii900
제품정보

주요 기능

ㆍ압축공기 문제점 해결로 인한 추가 비용 지출을 줄일 수 있습니다.

ㆍ장비의 효율적인 작동을 모니터링 할 수 있습니다.

ㆍ간단하고 빠르게 검사하여 비용이 절약됩니다.

ㆍ누출을 감지하는 시간을 단축시켜줍니다.

ㆍ생산라인의 신뢰성을 향상시켜 줍니다.

* LeakQ Report Generator (클릭)

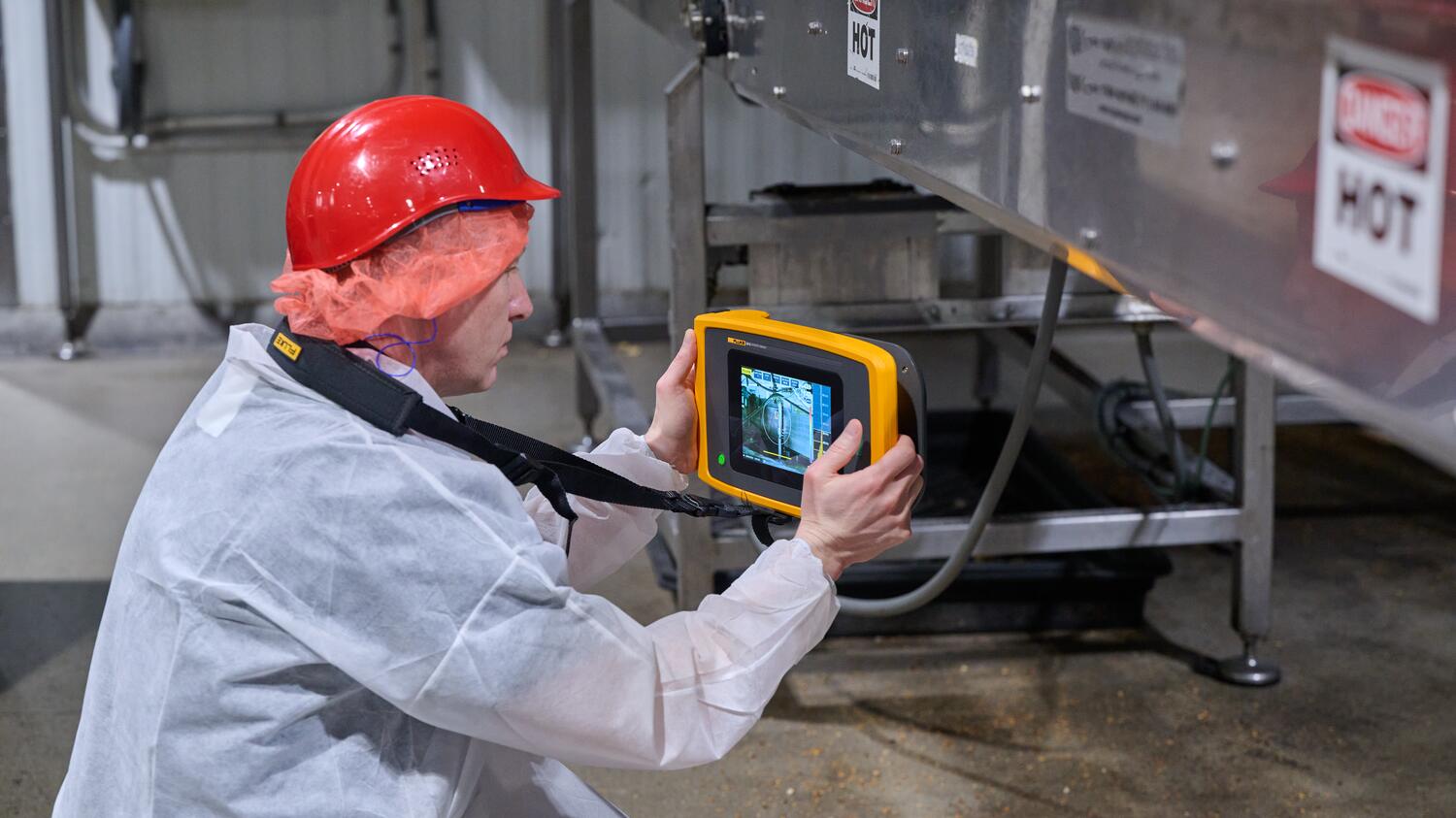

시끄러운 환경에서도 누출 위치를 신속하고 정확하게 감지

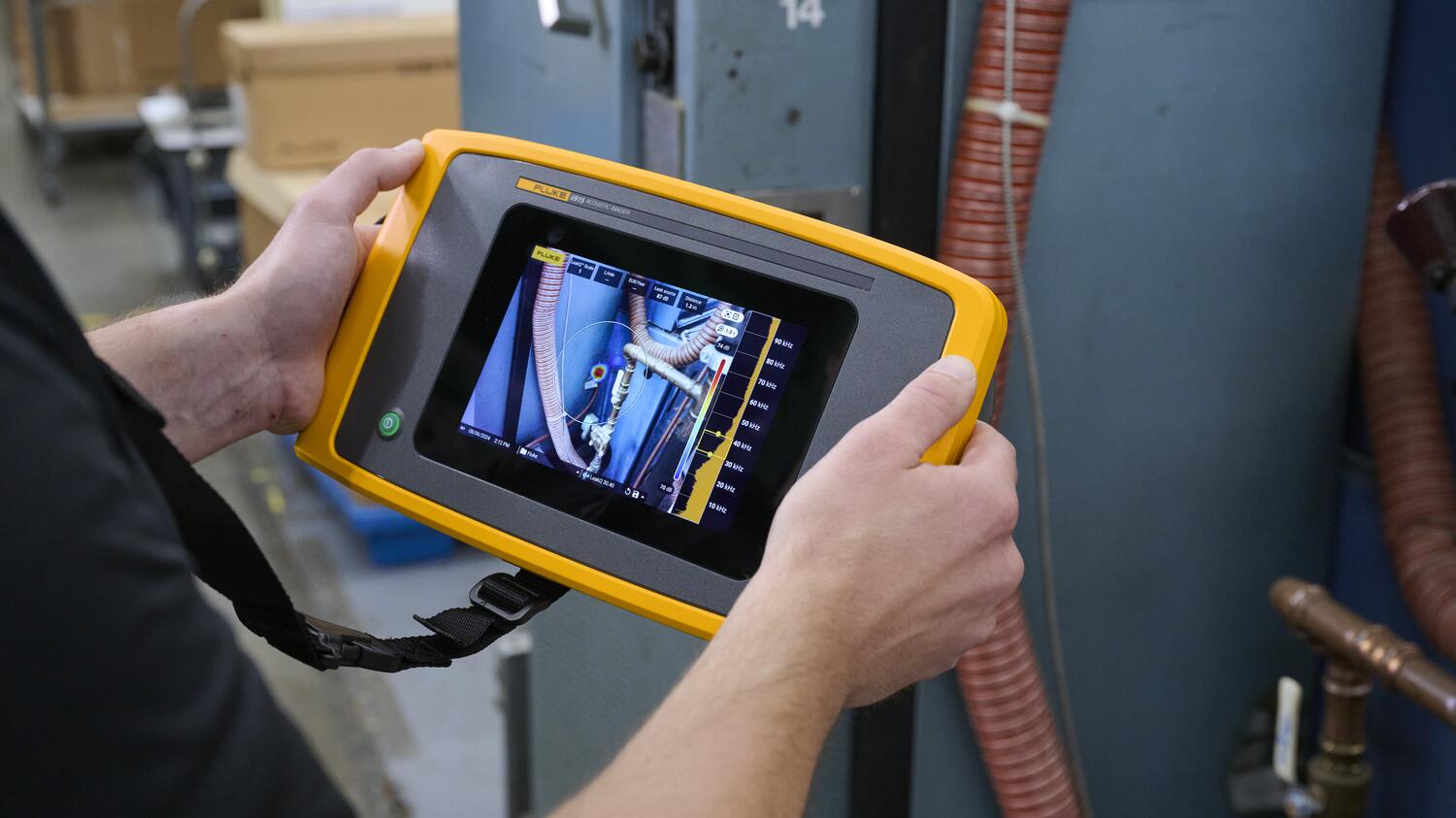

마이크를 배열하여 시야각을 확대하는 휴대용 Fluke ii900 산업용 음향 카메라(초음파 카메라)를 사용하면

유지보수팀에서 압축 공기 시스템의 공기, 가스 및 진공 누출 위치를 시끄러운 환경에서도 신속하고 정확하게 찾을 수 있습니다.

시끄러운 생산 시설용으로 특수 설계한 새로운 SoundSight™ 기술은 간단하게 배워서 쉽게 구현할 수 있습니다.

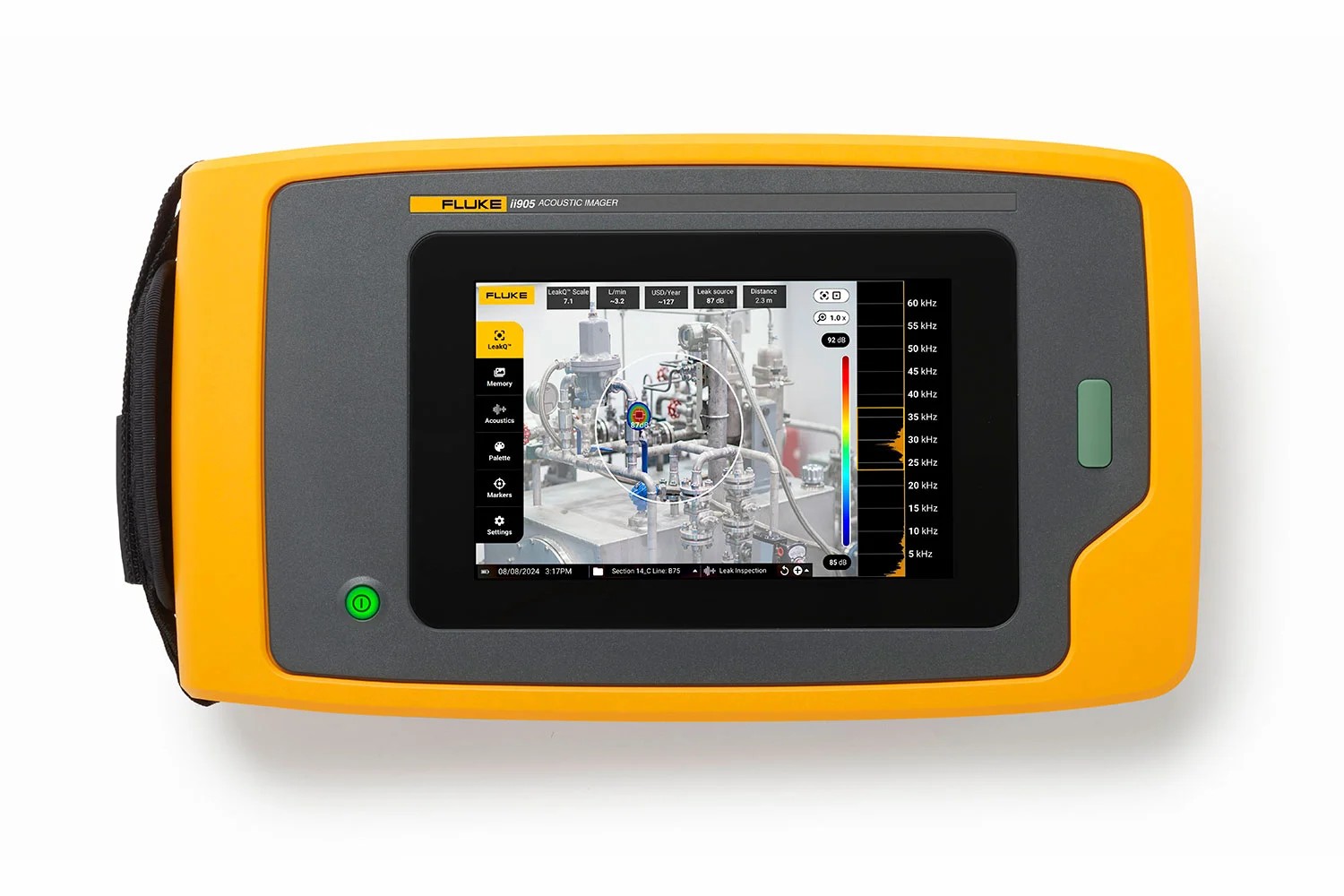

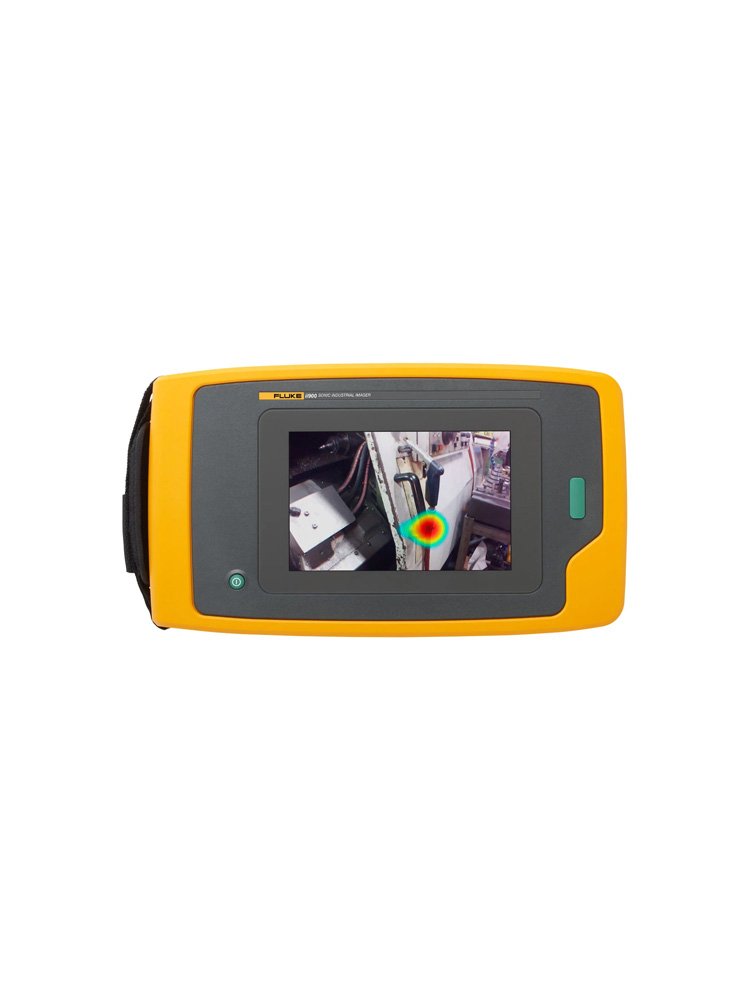

7인치 터치스크린의 시각적 영상에 SoundMap™이 중첩되므로 신속하게 누출 위치를 식별할 수 있습니다.



직관적인 인터페이스

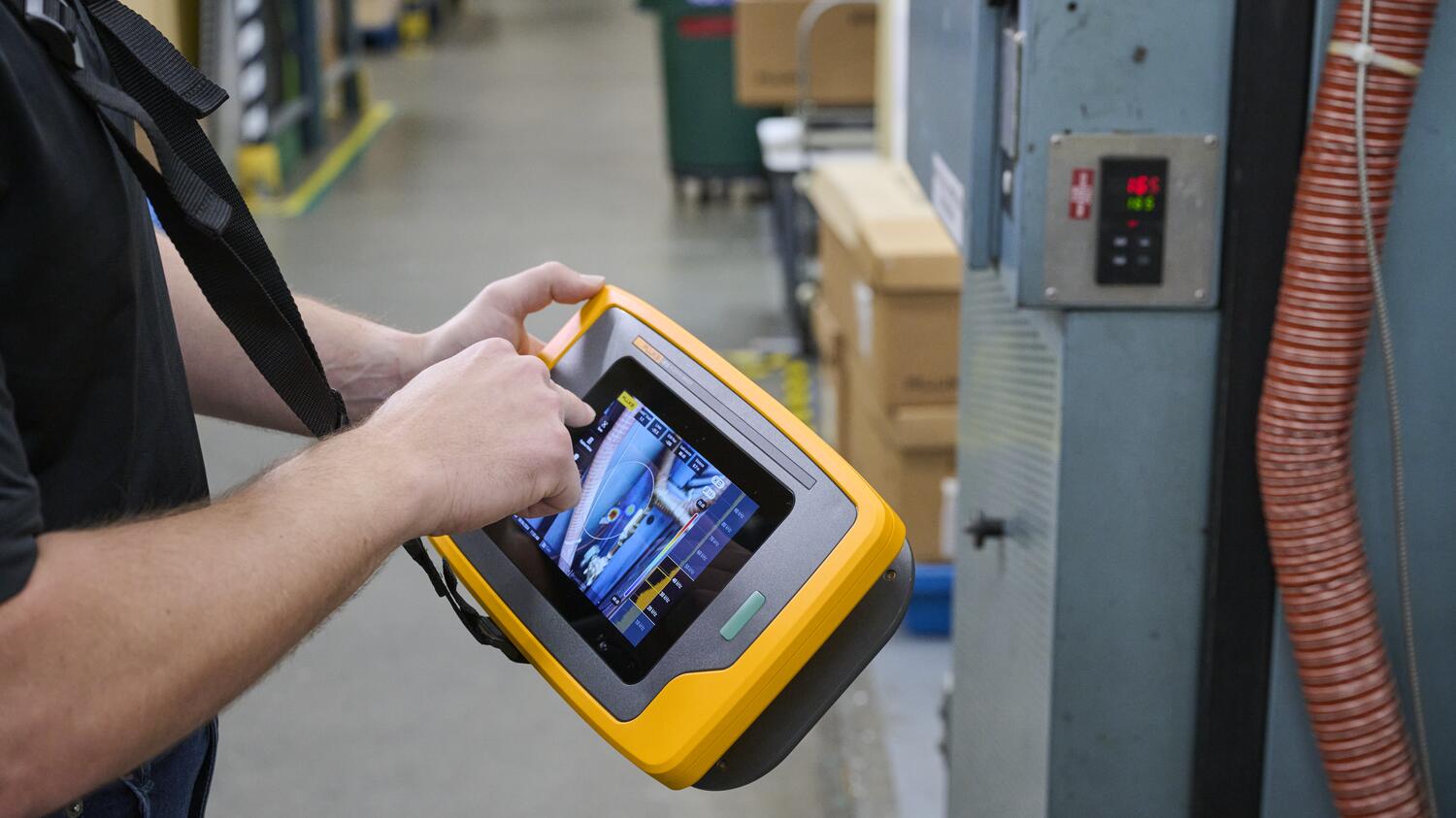

간단하고 직관적인 인터페이스를 통해 기술자가 누출의 소리 주파수를 분리하여

시끄러운 배경 소음을 걸러낼 수 있습니다. 한창 작업 중일 때 몇 시간 안에 공장 전체를 팀에서 검사할 수 있습니다.



비용 절감과 효율적인 작업

무엇보다도 필요한 공기 누출 내용을 신속하고 쉽게 식별하여 효율적인 작업을 확보하고 전력 비용을 절감할 수 있습니다.

영상을 보고용으로 저장하여 내보낼 수 있어 누출 방치를 막을 수 있습니다.






센서

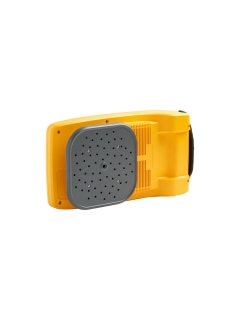

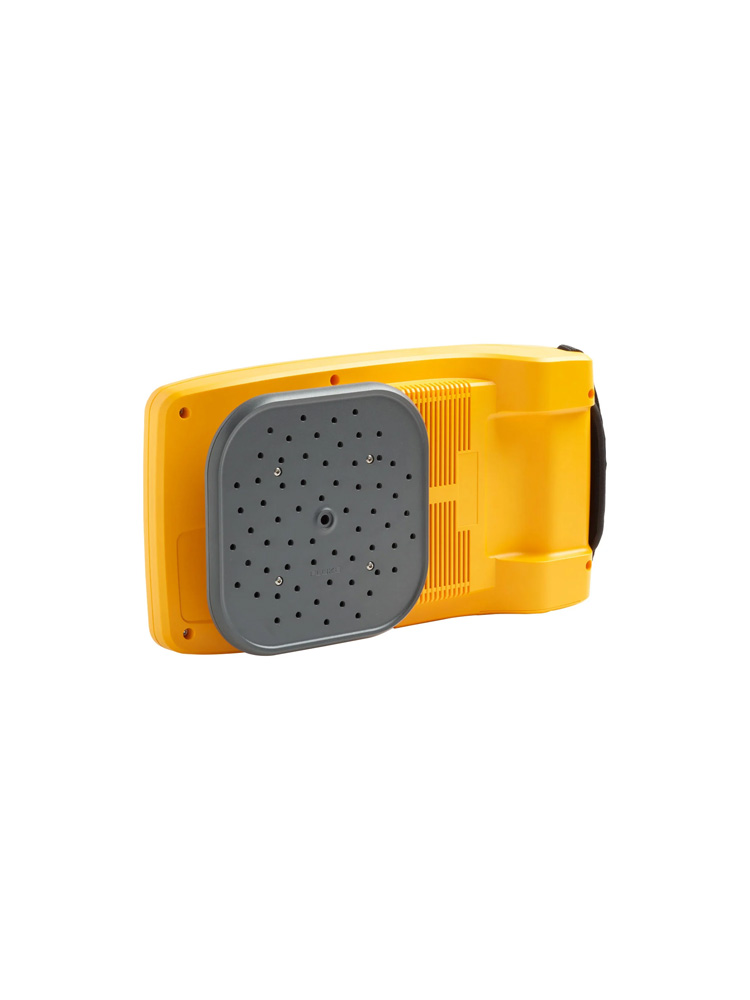

마이크 수디지털 MEMS 마이크 64개
주파수 대역2kHz~52kHz
음압 감도최대 32.8피트에서 100PSI의 0.005CFM 누출 감지
(최대 10m 거리까지 7bar 기압에서 2.5cm3/sec 누출 탐지)
작동 거리 범위최소 0.5m부터 최대 70m 이상(최소 1.6피트부터 최대 164피트 이상)*
시야각63 °±5 °
최소 프레임 속도12.5 FPS
*주변 조건에 따라 다름
내장 디지털카메라(가시 광선)
FOV(Field of View)63 °±5 °
초점고정 렌즈
확대/축소3 x 디지털 줌
디스플레이7인치 LCD(햇빛 아래에서 판독 가능한 백라이트 포함)
분해능1,280x800(1,024,000픽셀)
터치스크린정전식
음향 영상예, SoundMap™ 이미지
자산 IDQR 코드 기반 자산 ID 식별
사진 메모참고용 최대 4개의 사진 메모
소스단일 또는 다중 소스 표시
프로필사전 설정 캡처 프로필
이미지 저장
저장 용량20GB
이미지 형식시각 및 SoundMap™ 혼합형 .JPG 또는 .PNG
비디오 형식시각 및 SoundMap™ 혼합형 .MP4
비디오 길이최장 5분
디지털 내보내기데이터 전송용 USB-C 규격
음향 측정
음압 범위(일반)2kHz에서 15.4dB ~ 115.2dB SPL(±1dB)
19kHz에서 5.6dB ~ 102.5dB SPL(±2dB)
35kHz에서 28.4dB ~ 131.1dB SPL(±1dB)
52kHz에서 41.8dB ~ 133.1dB SPL(±3dB)
자동 최대/최소 dB 게인자동 또는 수동 중 사용자가 선택 가능
주파수 대역 선택사용자가 사전에 설정하거나 수동으로 입력하여 선택 가능
소프트웨어
간편한 사용직관적인 사용자 인터페이스
추이 그래프주파수 및 dB 눈금
지점 마커이미지 중심점에서 dB 레벨 판독
배터리
배터리(현장에서 교체 가능, 충전식)재충전 가능한 리튬 이온
배터리 수명6시간 이상(제품에 예비 배터리 포함)
배터리 충전 시간3시간
AC 배터리 충전 시스템외부 충전기
일반 사양
표준 팔레트3: 회색조, 아이언보우, 파랑-빨강
작동 온도0°C-40°C(32°F-104°F)
보관 시 온도-20°C~70°C(-4°F~158 °F), 배터리 제외
상대 습도10%~95%, 비응축
크기(HxWxL)186mm x 322mm x 68mm(7.3인치 x 12.7인치 x 2.7인치)
무게(배터리 포함)215kg(4.74 lbs)
방진방수 등급(IP)IP40 보호
보증2년
자체 진단 알림배열 상태 테스트로 마이크 배열에 주의가 필요한 시점 식별
지원 언어네덜란드어, 영어, 핀란드어, 프랑스어, 독일어, 이탈리아어, 일본어,
 한국어, 폴란드어, 포르투갈어, 러시아어, 중국어 간체, 스페인어, 스웨덴어, 중국어 번체
RoHS 규격
안전
일반 안전IEC 61010-1
전자파 적합성(EMC) 국제IEC 61326-1: 휴대용 전자기 환경 IEC 61326-2-2
CISPR 11: Group 1, Class A
대한민국(KCC)Class A 장비(산업용 방송 및 통신)
미국(FCC)47 CFR 15 subpart B, 이 제품은 15.103항에 따라 예외 장치로 간주함
