MEASUREMENT
New: MecQ™ 기계적 스캔 (클릭)
ㆍ실시간으로 누출률 및 비용 표시
ㆍ실시간으로 부분 방전 종류 표시
ㆍ온라인 CO2 배출 보고
ㆍ가동 중단 감소 및 가동 시간 증가
ㆍPD를 찾고 수정하여 매일 비용 절감 및 에너지 절약
ㆍ부분 방전 캡처 및 분석을 위한 PDQ Mode™
드디어 한 가지 도구에서 부분 방전을 쉽게 감지, 검색 및 분석할 수 있습니다.
부분 방전 감지에 너무 많은 시간을 소모해 지치셨습니까?

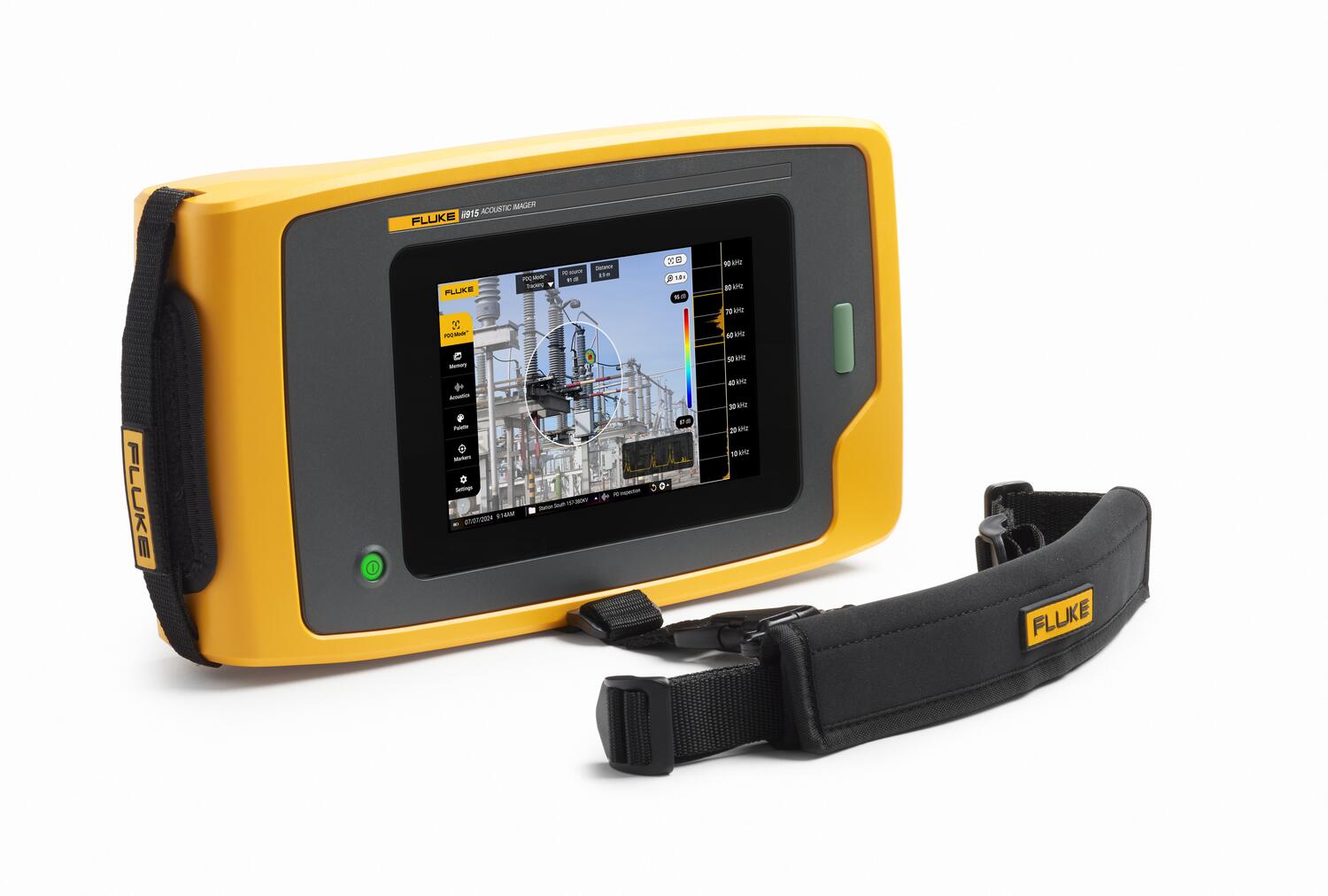

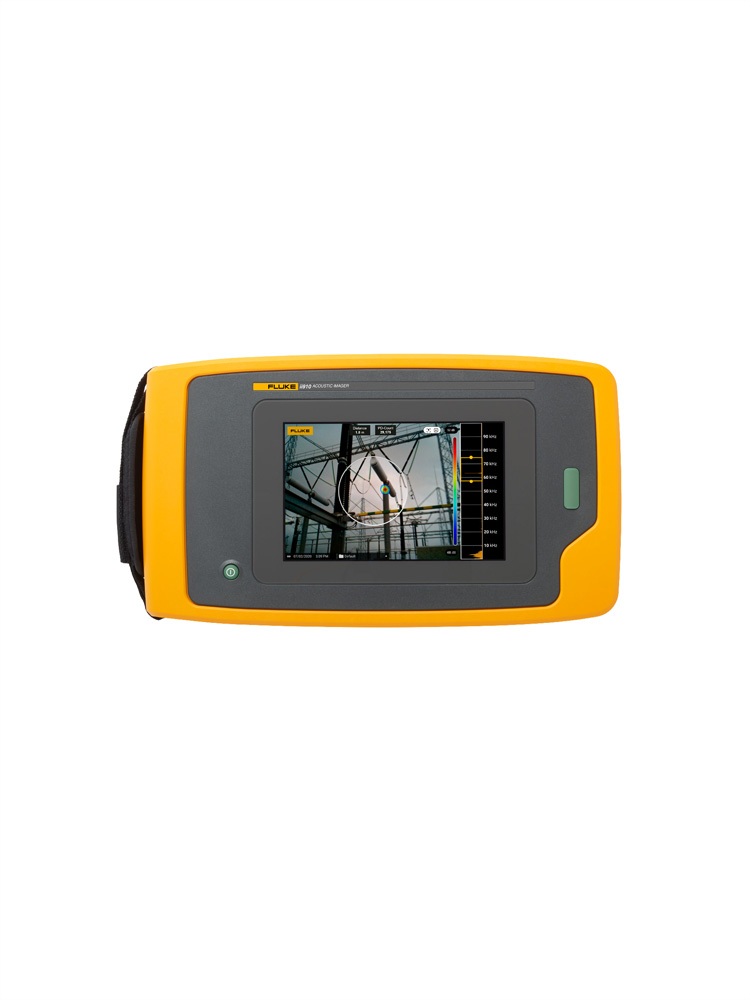

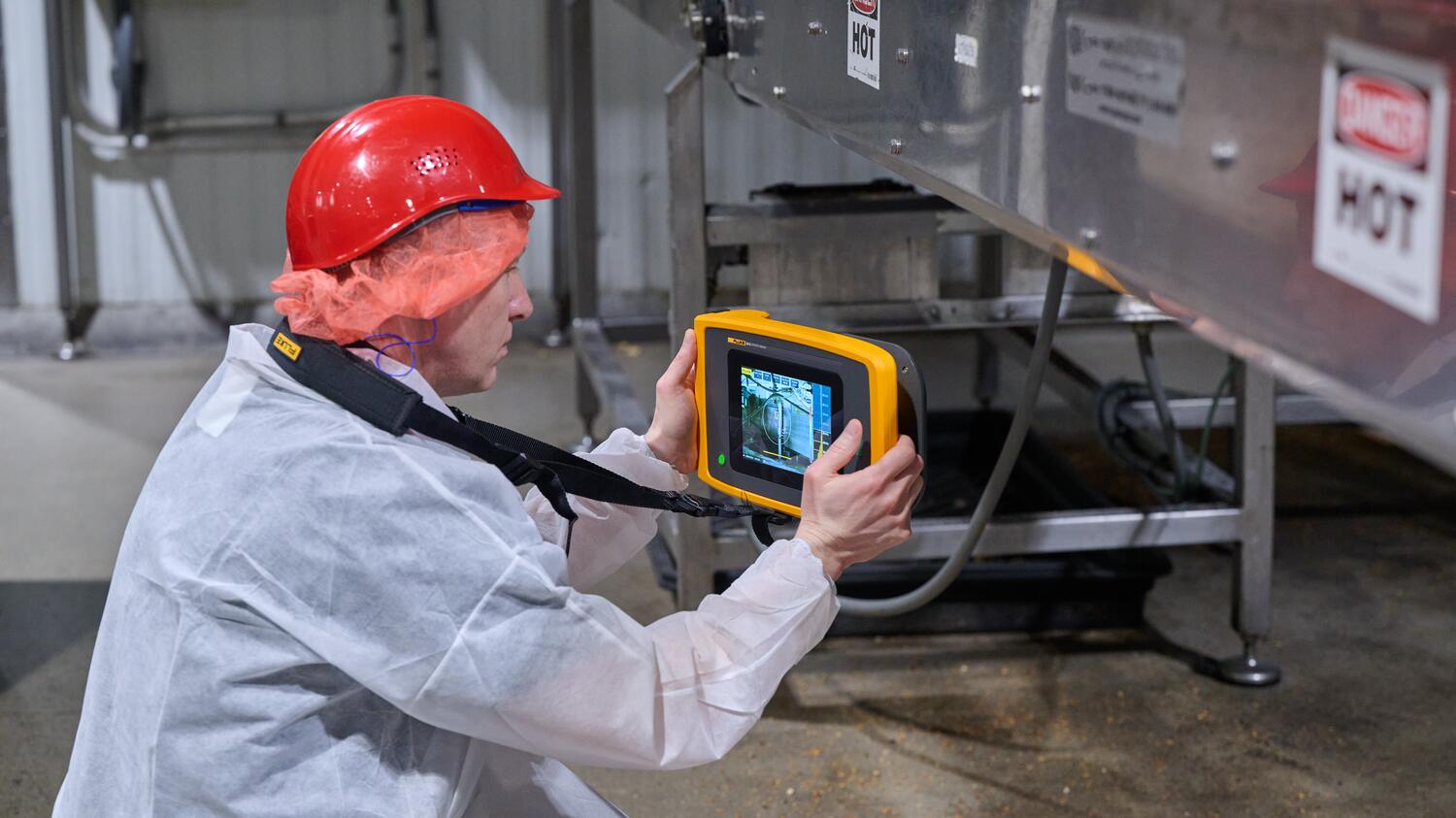

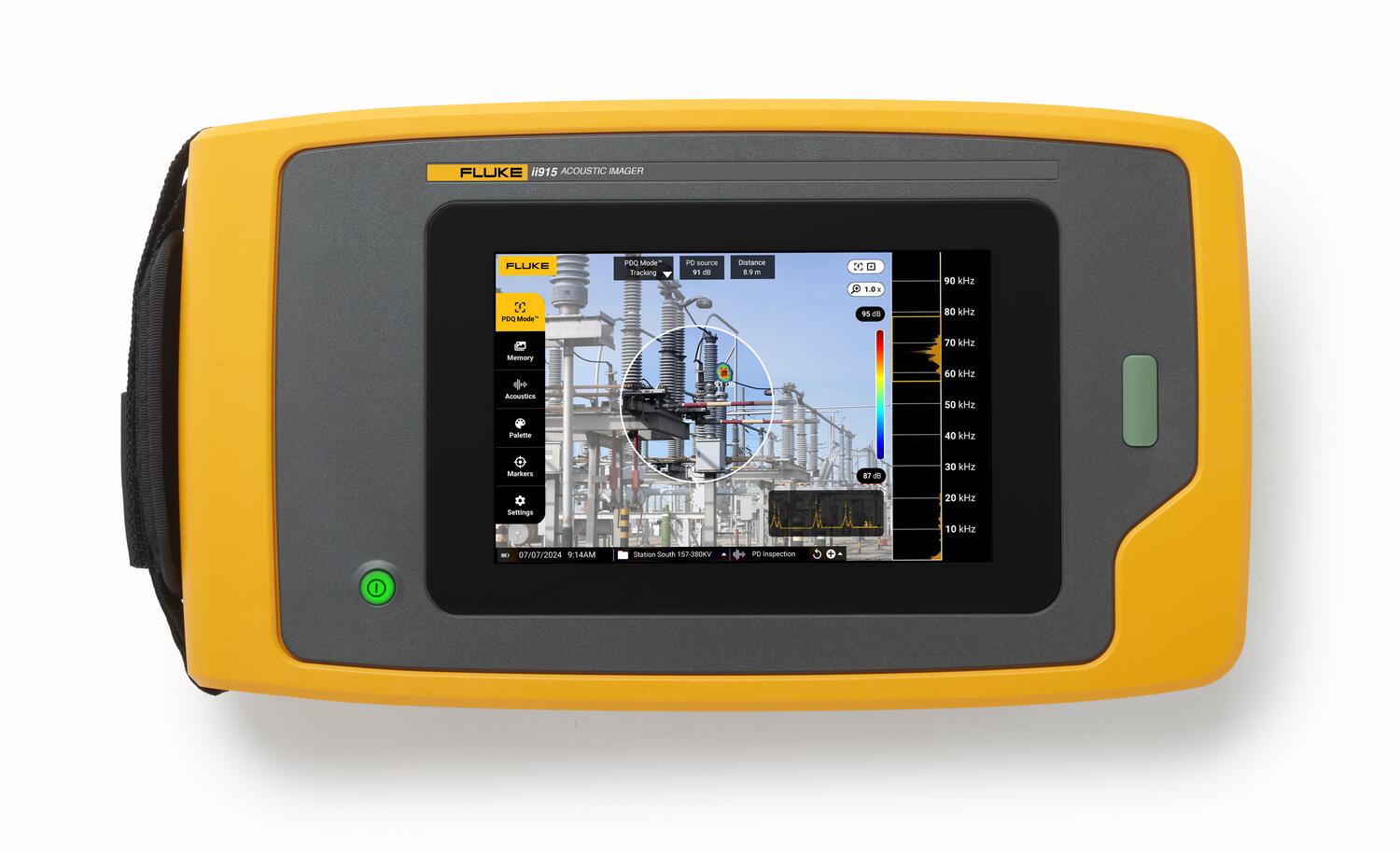

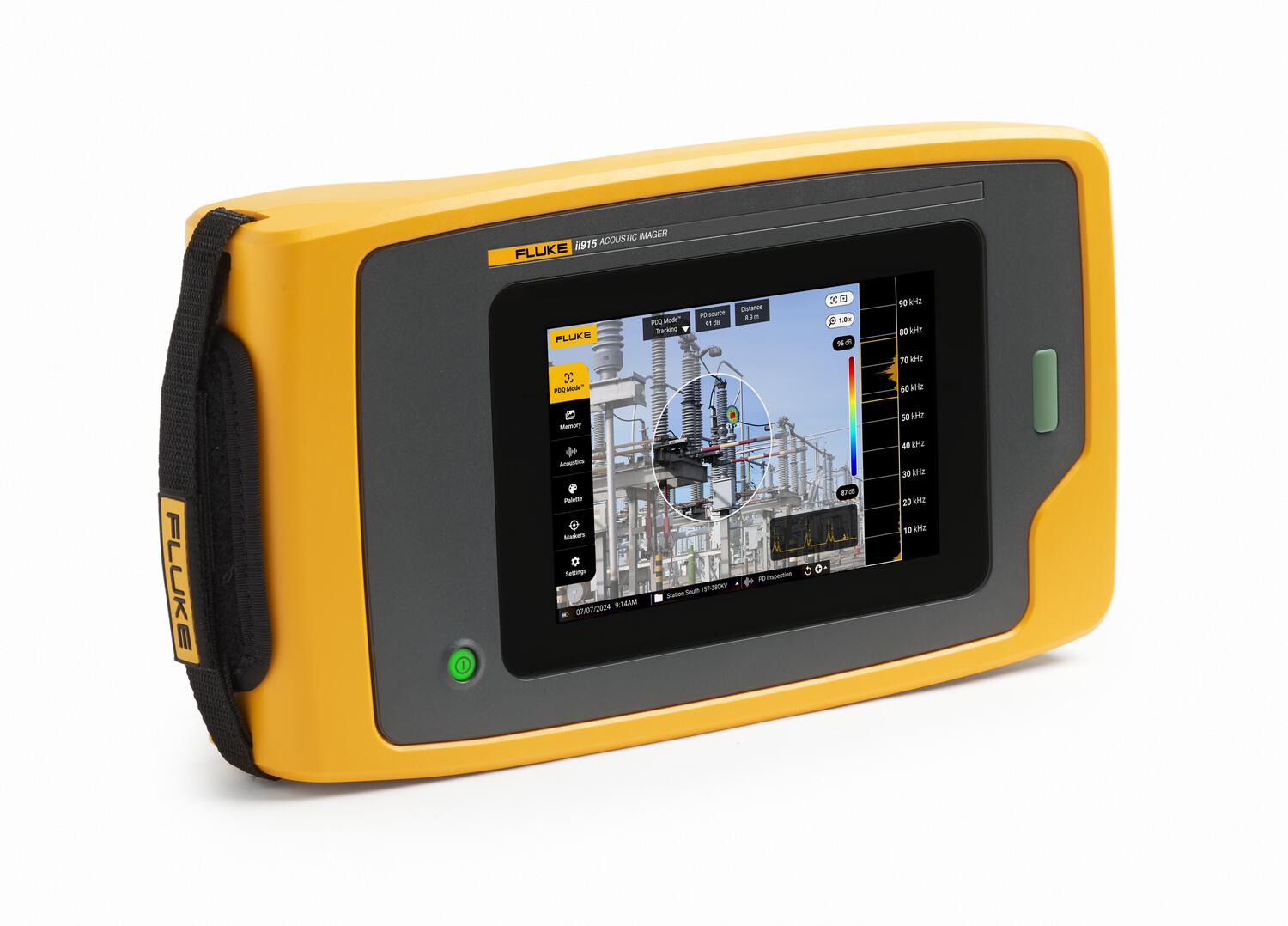

부분 방전, 코로나 방전, 가스 및 진공 누출 위치를 찾을 수 있도록 설계된 ii910 정밀 음향 카메라를 소개합니다.

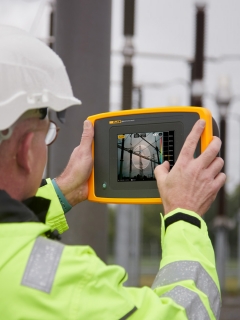

ii910 음향 이미징 카메라의 획기적인 기술은 배전 및 산업용 고전압 장비를 검사하고
유지 관리하는 팀을 위한 비용 효율적이고 안전하며 효과적이고 편안한 도구입니다.
보이지 않는 위협…. 이제는 눈으로 확인할 수 있습니다.
부분 방전은 팀이 매일 모니터링하는 심각한 문제입니다.

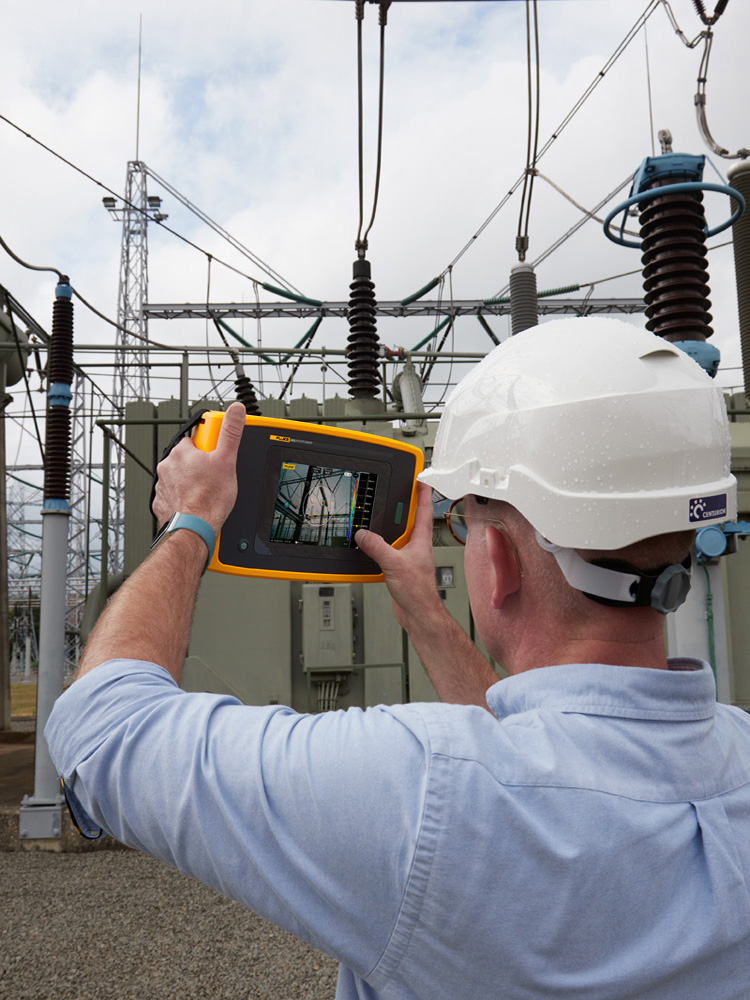

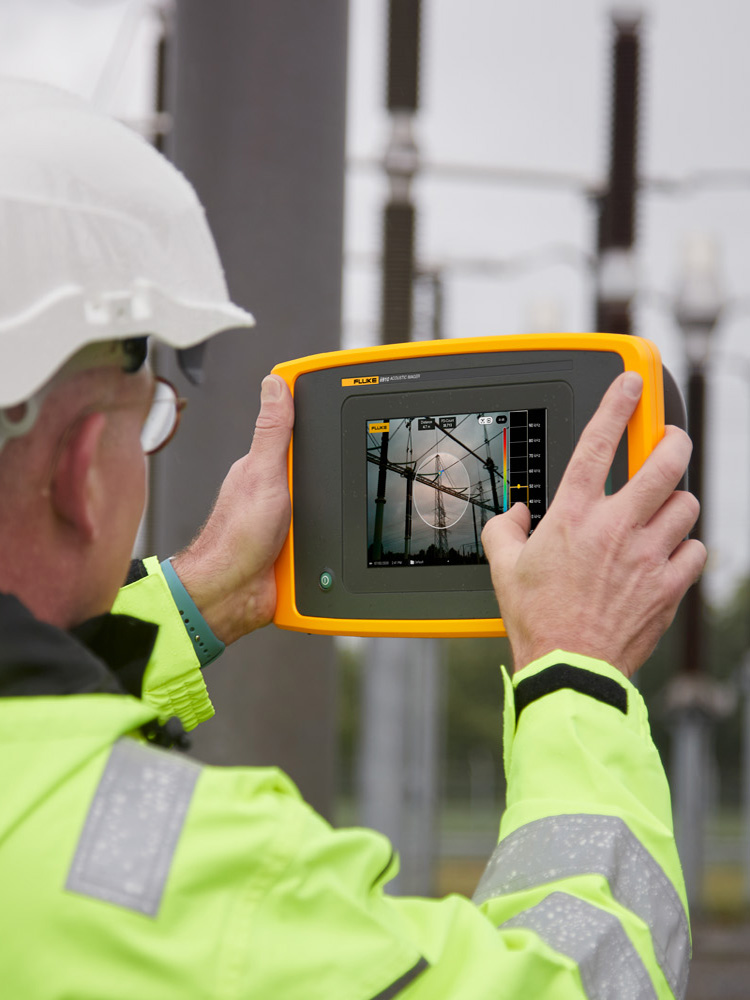

절연체, 변압기, 스위치 기어 또는 고전압 전력선 등 어떤 것을 스캔하더라도 문제를 조기에 빠르게 발견해야 합니다.
확인되지 않은 부분 방전은 아크 섬광으로 인한 정전, 화재, 폭발 또는 인명사고를 초래할 수 있습니다.
환경과 인간의 삶에 영향을 줄 수 있는 위험 외에도 매우 높은 비용이 발생하게 됩니다.
설비의 가동이 중단되면 시간당 수백만 달러의 가동 중단 비용이 발생할 수 있으며,
연구에 따르면 데이터 센터 하나가 가동 중단되면 분당 8,851달러의 손실 비용이 발생할 수 있습니다.
이외에 미국 에너지부는 정전으로 인해 미국 경제가 연간 1,500억 달러의 손해를 입게 될 것으로 추정했습니다.
PD를 위한 주요 스캔 영역
ㆍ절연체
ㆍ변압기
ㆍ고전압 전력선
ㆍ스위치 기어
ㆍ어레스터
ㆍ버스바
ㆍ고전압 코일
ㆍ차단기
ㆍ커패시터
| 센서 | |
| 주파수 대역 | 2kHz~100 kHz |
| 감지 범위 | 0.5m~120m 초과(1.6피트~393피트 초과)* |
| 시야각 | 63 °±5 ° |
| 공칭 프레임 속도 | 25FPS |
| *주변 조건에 따라 다름 | |
| 내장 디지털카메라(가시 광선) | |
| FOV(Field of View) | 63 °±5 ° |
| 초점 | 고정 렌즈 |
| 확대/축소 | 3 x 디지털 줌 |
| 디스플레이 | |
| 크기 | 7인치 LCD(햇빛 아래에서 판독 가능한 백라이트 포함) |
| 분해능 | 1,280x800(1,024,000픽셀) |
| 터치스크린 | 정전식 |
| 음향 영상 | 예, SoundMap™ 이미지 |
| 자산 ID | QR 코드 기반 자산 ID 식별 |
| 사진 메모 | 참고용 최대 4개의 사진 메모 |
| 소스 | 단일 또는 다중 소스 표시 |
| 프로필 | 사전 설정 캡처 프로필 |
| 이미지 저장 | |
| 저장 용량 | 내부 메모리(사진 파일 999개 및 비디오 파일 20개 용량) |
| 이미지 형식 | 시각 및 SoundMap™ 혼합형 .JPG 또는 .PNG |
| 비디오 형식 | 시각 및 SoundMap™ 혼합형 .MP4 |
| 비디오 길이 | 최장 5분 |
| 디지털 내보내기 | 데이터 전송용 USB-C 규격 |
| 음향 측정 | |
| 음압 범위(일반) | 12.1dB SPL에서 114.6dB SPL ±1dB SPL 2kHz |
| 4.4dB SPL에서 101.2dB SPL ±2dB SPL 19kHz | |
| 12.8dB SPL에서 119.2dB SPL ±1dB SPL 35kHz | |
| 19.8dB SPL에서 116.1dB SPL ±3dB SPL 52kHz | |
| 41.4dB SPL에서 129.0dB SPL ±1dB SPL 80kHz | |
| 54.4dB SPL에서 135.5dB SPL ±1dB SPL 100kHz | |
| 자동 최대/최소 dB 게인 | 자동 또는 수동 중 사용자가 선택 가능 |
| 주파수 대역 선택 | 사용자가 사전에 설정하거나 수동으로 입력하여 선택 가능 |
| 소프트웨어 | |
| 간편한 사용 | 직관적인 사용자 인터페이스 |
| 추이 그래프 | 주파수 및 dB 눈금 |
| 지점 마커 | 이미지 중심점에서 dB 레벨 판독 |
| 배터리 | |
| 배터리(현장에서 교체 가능, 충전식) | 2 x 재충전 가능한 리튬 이온 |
| 배터리 수명 | 배터리당 6시간(제품에 예비 배터리 포함) |
| 배터리 충전 시간 | 3시간 |
| AC 배터리 충전 시스템 | 외부 충전기 |
| 일반 사양 | |
| 표준 팔레트 | 3: 회색조, 아이언보우, 파랑-빨강 |
| 작동 온도 | -10°C-40°C(14°F-104°F) |
| 보관 시 온도 | -20°C~70°C(-4°F~158 °F), 배터리 제외 |
| 상대 습도 | 10%~95%, 비응축 |
| 크기(HxWxL) | 186 x 322 x 68mm(7.3 x 12.7 x 2.7인치) |
| 무게(배터리 포함) | 2.15kg(4.74lbs) |
| 방진방수 등급(IP) | IP40 보호 |
| 보증 | 2년 |
| 자체 진단 알림 | 배열 상태 테스트로 마이크 배열에 주의가 필요한 시점 식별 |
| 지원 언어 | 네덜란드어, 영어, 핀란드어, 프랑스어, 독일어, 이탈리아어, 일본어, 한국어, 폴란드어, 포르투갈어, 러시아어, 중국어 간체, 스페인어, 스웨덴어, 중국어 번체 |
| RoHS 규격 | 예 |
| 안전 | |
| 일반 안전 | IEC 61010-1 |
| 전자파 적합성(EMC) 국제 | IEC 61326-1: 휴대용 전자기 환경 IEC 61326-2-2 |
| CISPR 11: Group 1, Class A | |
| 대한민국(KCC) | Class A 장비(산업용 방송 및 통신) |
| 미국(FCC) | 47 CFR 15 subpart B, 이 제품은 15.103항에 따라 예외 장치로 간주함 |
