MEASUREMENT
- 제품명TiX870/875/880/885 열화상 카메라
- 제조사FLUKE
- 모델TiX870, TiX875, TiX880, TiX885
주요 기능
ㆍ표준 640×480 적외선 해상도 및 1280 x 960 SuperResolution: 분석을 지원하기 위한 선명한 열화상 이미지 품질
ㆍ최대 30 Hz 프레임 속도(TiX885, TiX875): 고급 애플리케이션을 위한 간편한 동적 온도 변화 캡쳐
ㆍ유연성: 180 ° 회전 가능한 렌즈로 유연한 촬영; 보다 쉬운 확인을 위한 대형 5.5인치 OLED 터치스크린
ㆍ휴대성: 현장 작업 지원을 위한 3.5시간 이상의 배터리 수명을 제공하는 리튬 배터리
ㆍ자산 태그: GPS 위치 정보와 QR 코드 스캔을 통해 자산 식별 및 측정 데이터 정리 (TiX885, TiX880, TiX870)
ㆍ기기 내 분석: 완전 방사성 적외선 비디오 스트리밍 녹화 및 기기 내에서 실시간 데이터 스트리밍 지원 (TiX885, TiX875).
SmartView IR 소프트웨어로 데이터를 내보내 추가적인 분석 및 보고서 작성 가능
ㆍ넓은 온도 측정 범위: 최대 1200 ℃ (Tix885, TiX880) 지원으로 다양한 산업 분야의 고온 테스트 요구 사항 충족

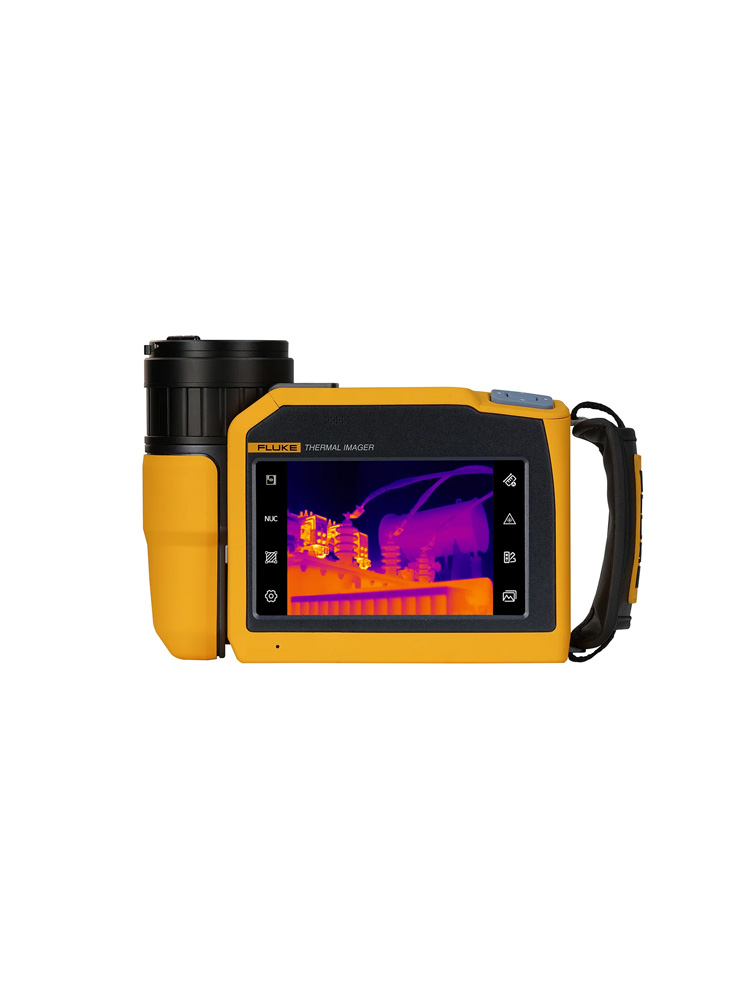

5.5" OLED 터치스크린의 Fluke TiX885는 SuperResolution 모드에서 최대 1280 x 960 의 우수한 고해상도 성능을 제공하는 640 x 480 열화상 카메라로,
먼 거리의 물체에서도 선명한 이미지를 캡처하여 보다 정확한 분석을 지원합니다.
30 Hz 프레임 속도로 정적이거나 움직이는 대상의 동적 온도 변화를 쉽게 기록할 수 있습니다.

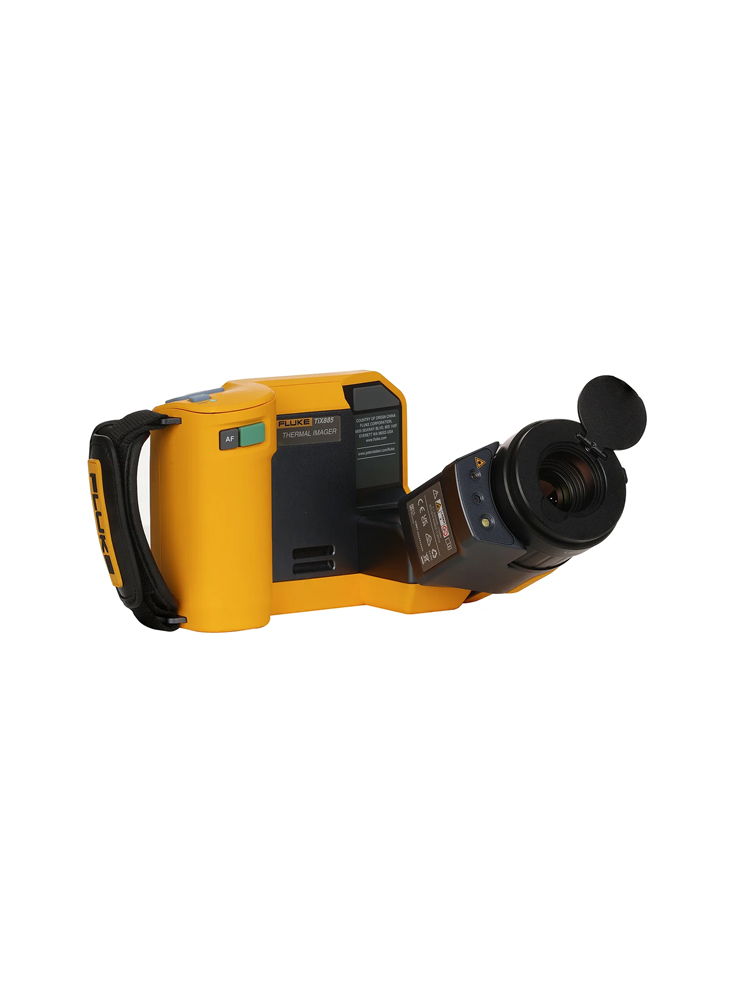

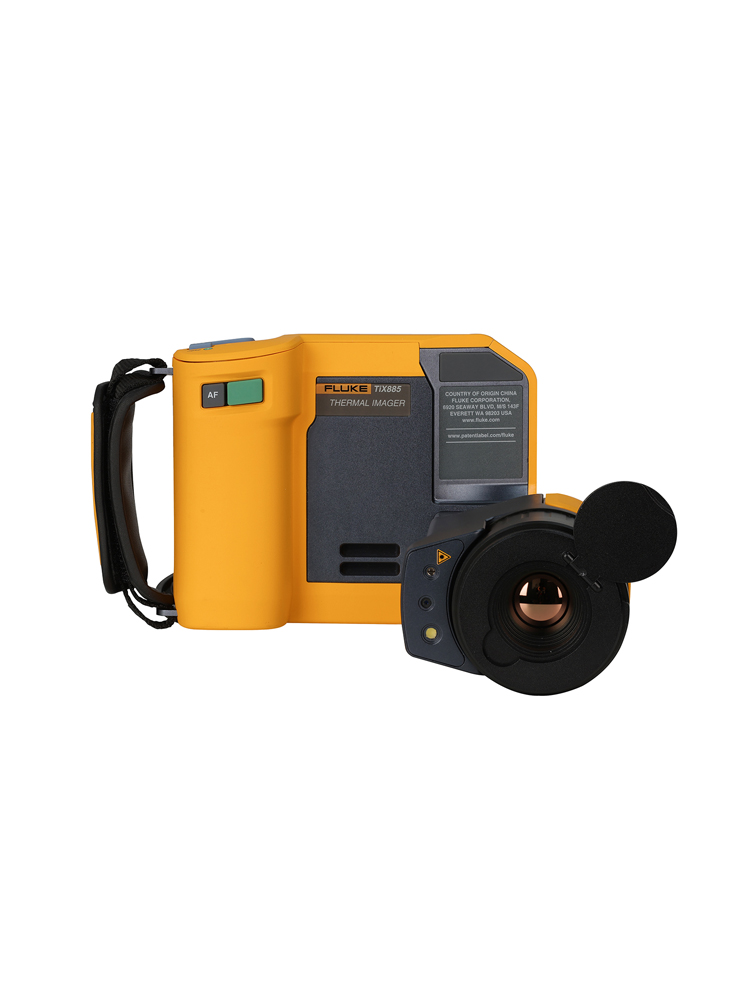

180° 로 회전 가능한 렌즈는 실외 어플리케이션이나 접근하기 어려운 영역에서도 이미지를 쉽게 촬영하도록 도와줍니다.
이 유연하고 인체공학적인 설계는 장시간 검사에도 적합합니다.
Fluke SmartView IR 데스크톱 소프트웨어는 분석, 주석 작성 및 맞춤형 전문 보고서 생성을 위한 고급 도구 모음을 제공합니다.
| TiX870 | TiX875 | TiX880 | TiX885 | |
| 제품 사양 | ||||
| 적외선 해상도 | 640 × 480 | |||
| SuperResolution | - | - | 1280 × 960 픽셀로 확장 | 1280 × 960 픽셀로 확장 |
| 온도 민감도* | <35 mK @ 30 °C | <30 mK @ 30 °C | <25 mK @ 30 °C | |
| (*최상의 시나리오일 때) | ||||
| 시야각(FOV) | 25° × 19° | |||
| 공간 분해능 (IFOV) | 0.68 mRad | |||
| 디지털 줌 | 1 ~ 25x | 1 ~ 35x | ||
| 검출기 유형 | 초점면 배열(FPA), 비냉각식 적외선 감지기 | |||
| 스펙트럼 영역 | 8 ~ 14 um | |||
| 렌즈 조리개 | F 1.0 | |||
| 렌즈 인식 | 자동 | |||
| 최소 초점 거리 | 0.2 m | |||
| 초점 시스템 | 자동/수동 | |||
| 프레임 속도 | 9 Hz | 30 Hz | 9 Hz | 30 Hz |
| 측정 및 분석 사양 | ||||
| 온도 범위 | -40 °C ~ 700 °C | -40 °C ~ 700 °C | -40 °C ~ 1200 °C | -40 °C ~ 1200 °C |
| 온도 측정 범위 | -40 °C ~ 150 °C | -40 °C ~ 150 °C | -40 °C ~ 150 °C | -40 °C ~ 150 °C |
| 0 °C ~ 350 °C | 0 °C ~ 350 °C | 0 °C ~ 350 °C | 0 °C ~ 350 °C | |
| 0 °C ~ 700 °C | 0 °C ~ 700 °C | 0 °C ~ 700 °C | 0 °C ~ 700 °C | |
| 300 °C ~ 1200 °C | 300 °C ~ 1200 °C | |||
| 온도 정확도 | 측정값의 ±2 °C 또는 ±2% 중 큰 값 (정상 온도, 일반 23 °C ) | |||
| 고/저온 캡쳐 | 지원 | |||
| 참조 온도 보상 | 지원. 전체 화면 및 측정 표시 온도는 실제 온도와 고정 온도의 차이로 표시 | |||
| 자동 온도차 계산 | 측정 표시 온도 간 차이 또는 측정 표시 온도와 고정 기준 온도와의 차이를 계산 | |||
| 사용자 지정 온도 측정 지점 | 10 지점 | 20 지점 | 10 지점 | 20 지점 |
| 사용자 지정 온도 측정 영역 | 10 영역 | 20 영역 | 10 영역 | 20 영역 |
| (원 혹은 사각형) | (원 혹은 사각형) | (원 혹은 사각형) | (원 혹은 사각형) | |
| 선 온도 측정 | 10 개의 선 | 20 개의 선 | 10 개의 선 | 20 개의 선 |
| 온도 측정 방식 | 영역 내 최고/최저 온도 설정 가능, 최고/최저 온도 지점 자동 위치 표시 | |||
| 보정 설정 | 방사율, 반사 온도, 습도, 주변 온도, 측정 거리, 투과율 | |||
| 전체 화면 방사율 보정 | 0.01 ~ 1.00, 일반 재질 방사율표 내장 | |||
| 실제 방출량 보정 | 지원 | |||
| 장비내 분석 | 지원 | |||
| 분석 소프트웨어 | SmartView IR | |||
| 지원 언어 | 중국어 간체/영어 | |||
| 이미지 디스플레이 | ||||
| 디스플레이 | OLED 터치스크린, 170° 시야 범위 | |||
| 디스플레이 크기 | 5.5 인치 | |||
| 디스플레이 비율 | 100000: 1 | |||
| 디스플레이 해상도 | 1920 × 1080 픽셀, 1080P UHD 디스플레이 | |||
| 디지털 이미지 향상 | 지원 | |||
| 장비내 디스플레이 설정 (OSD) | 지원. 사용자는 최대, 최소, 평균 온도, 전체 화면 방사율 및 반사 온도와 같은 OSD 정의 가능 | |||
| 온도 측정 표시 정보 설정 | 지원. 방사율 등 각 온도 측정 표시를 별도로 설정 가능 | |||
| 내장형 디지털 카메라 | 5.0 MP | |||
| LED 토치/플래쉬라이트 | 지원 | |||
| Picture-in-Picture (PIP) | 지원 | |||
| 색상 팔레트 | 15 | |||
| 수동 범위 조정 | 지원 | |||
| 자동 범위 조정 | 지원 | |||
| 최소 온도 범위(수동 모드) | 2 °C | |||
| 최소 온도 범위(자동 모드) | 4 °C | |||
| 비디오 | ||||
| 완전 방사형 적외선 비디오 녹화 | - | 장비 및 PC에 기록 | - | 장비 및 PC에 기록 |
| 완전 방사형 적외선 비디오 녹화 | - | 1 ~ 12 Hz | - | 1 ~ 12 Hz |
| (프레임 속도 조정 가능) | ||||
| 완전 방사형 적외선 비디오 스트리밍 | - | USB 2.0 | - | USB 2.0 |
| 비방사형 적외선 비디오 스트리밍 | HDMI를 통한 전송 | |||
| (HDMI 출력) | ||||
| 자동 캡쳐 | 사용자 지정 프레임 속도 또는 간격 | |||
| 전문 기능 | ||||
| 색상 경보(등온선) | 지원. 고온 경보, 저온 경보 | |||
| QR 코드 인식 | QR 코드 지원 | - | QR 코드 지원 | QR 코드 지원 |
| 음성 주석 | 지원. 각 이미지 당 200초의 음성 주석 | |||
| 텍스트 주석 | 지원 | |||
| 실화상 이미지 연관 기술 | 지원 | |||
| 저장 및 전송 | ||||
| 이미지 보기 | 썸네일 보기 탐색 및 보기 선택 | |||
| 저장 매체 | 내장 16G 플래시 및 128 고속 SD 카드 | |||
| SD 카드 | 포함 | |||
| IR 이미지 파일 형식 | 표준 JPEG ( 열화상 카메라에 대한 State Grid의 데이터 형식 검증 요구 사항을 충족하는 측정 데이터 포함) | |||
| 비디오 파일 형식 | - | .mp4, .IS5 | - | .mp4, .IS5 |
| 실화상 이미지 파일 형식 | 표준 JPEG 형식 | |||
| 오디오 | 지원 | |||
| 전송 인터페이스 | USB Type-C, HDMI, SD 카드, 블루투스 | |||
| 블루투스 전송 | 지원. 저장된 파일을 블루투스를 통해 PC로 전송 가능 | |||
| GPS | 지원 | - | 지원 | 지원 |
| 원격 디스플레이 보기 | 지원. USB를 통해 PC의 SmartView IR 소프트웨어에 연결하거나 HDMI를 통해 디스플레이 단자에 연결하여 PC 또는 디스플레이에서 열화상 비디오 스트리밍 확인 | |||
| 원격 작동 제어 | 지원. SmartView IR 소프트웨어 통해 제어 | |||
| USB | USB 2.0 | |||
| 안테나 | 내장 | |||
| 블루투스 전송 | ||||
| 주파수 | 2400 MHz ~ 2483.5 MHz | |||
| 출력 전원 | <100 mW | |||
| 레이저 | ||||
| 레이저 표준 | IEC 60825-1, Class 2; 650nm; <1mW | |||
| 전원 및 환경 | ||||
| 배터리 유형 | 리튬 배터리 (3 개) | |||
| 배터리 사용 시간 | 주변 온도 25 °C에서 연속 사용시 >3.5 시간 | |||
| 무게 | 1550 g (배터리 포함) | |||
| 크기 | 148 mm × 204 mm × 86 mm | |||
| 인증 기준 | IEC 61326-1:산업용 전자기 환경; | |||
| CISPR 11:Group 1, Class A | ||||
| 삼각대 마운팅 베이스 | UNC 1/4''-20 표준 삼각대 마운팅 나사 | |||
| 보증 기간 | 2 년 | |||
| 권장 교정 주기 | 2 년(정상 작동 및 노후화 가정) | |||
