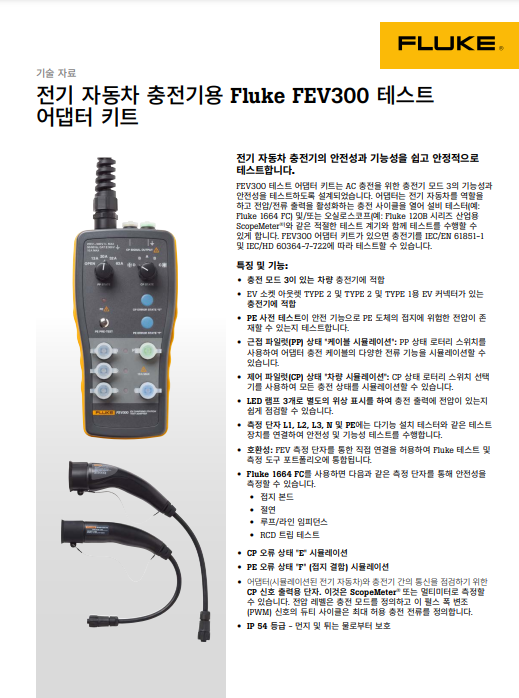

- 제품명Type 2 커넥터가 있는 Fluke FEV300 EV 충전기 테스트 어댑터 키트
- 제조사FLUKE
- 모델FEV300
주요 기능
ㆍPE 도체를 테스트하여 접지에 위험한 전압이 존재할 수 있는지 확인할 수 있습니다.
ㆍPP 상태 로터리 스위치로 어댑터 충전 케이블의 다양한 전류 용량을 시뮬레이션할 수 있습니다.
ㆍ차량 시뮬레이션으로 다양한 충전 상태를 테스트할 수 있습니다
ㆍPE(접지 결함) 오류 시뮬레이션
ㆍIEC/EN 61851-1 및 IEC/HD 60364-7-722에 따라 테스트
Type 2 커넥터가 포함된 FEV300 테스트 어댑터 키트는
AC 충전을 위한 충전기 모드 3의 기능성과 안전성을 테스트하도록 설계되었습니다.
어댑터는 전기 자동차를 대신하여 전압/전류 출력을 활성화하는 충전 사이클을 열어
설비 테스터(예: Fluke 1664 FC) 및/또는 휴대용 오실로스코프(예: Fluke 120B 시리즈 산업용 ScopeMeter®)와 같은
적절한 테스트 계기와 함께 테스트를 수행할 수 있게 합니다.
어댑터 키트로 충전기를 IEC/EN 61851-1 및 IEC/HD 60364-7-722에 따라 테스트할 수 있습니다.

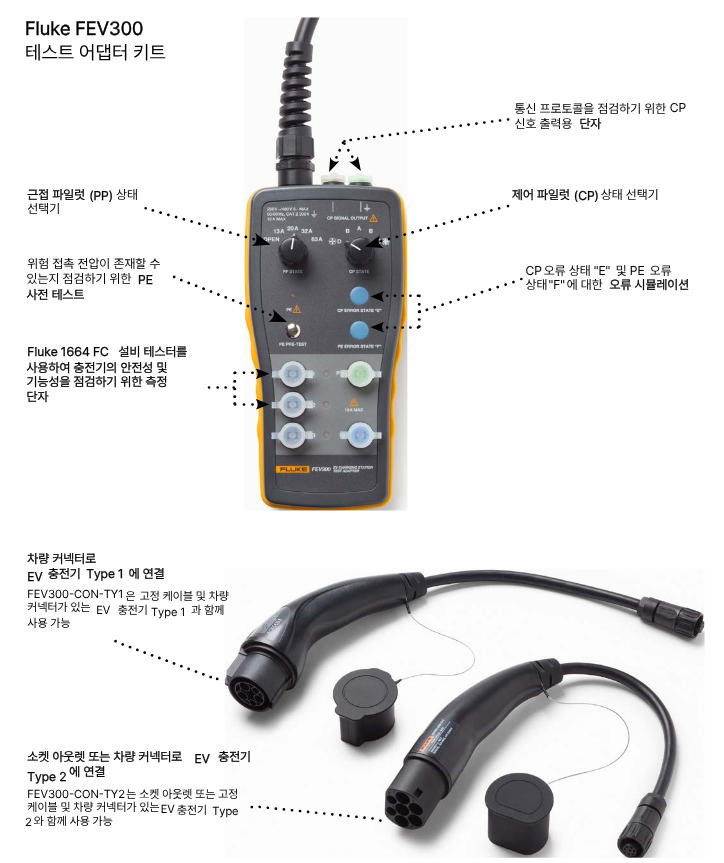

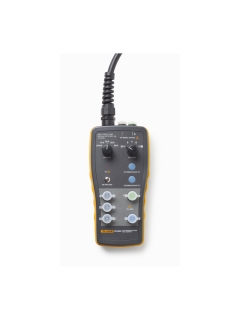

올인원 어댑터를 사용한 단순성 및 편의성
Type 2 소켓 콘센트가 있는 EV 충전기, 또는 Type 2 차량 커넥터가 있는 EV 충전기에 연결하려면
FEV300-CON-TY2 Type 2 플러그를 사용하십시오.
Fluke 테스트 및 측정 도구 포트폴리오와 안전하게 통합되는 하나의 어댑터에서
접지 결함 확인, 전선 절연, 측정 전압 및 듀티 사이클을 포함한 다양한 테스트를 수행하여 충전에 사용할 수 있는
최대 전류를 확인할 수 있습니다.

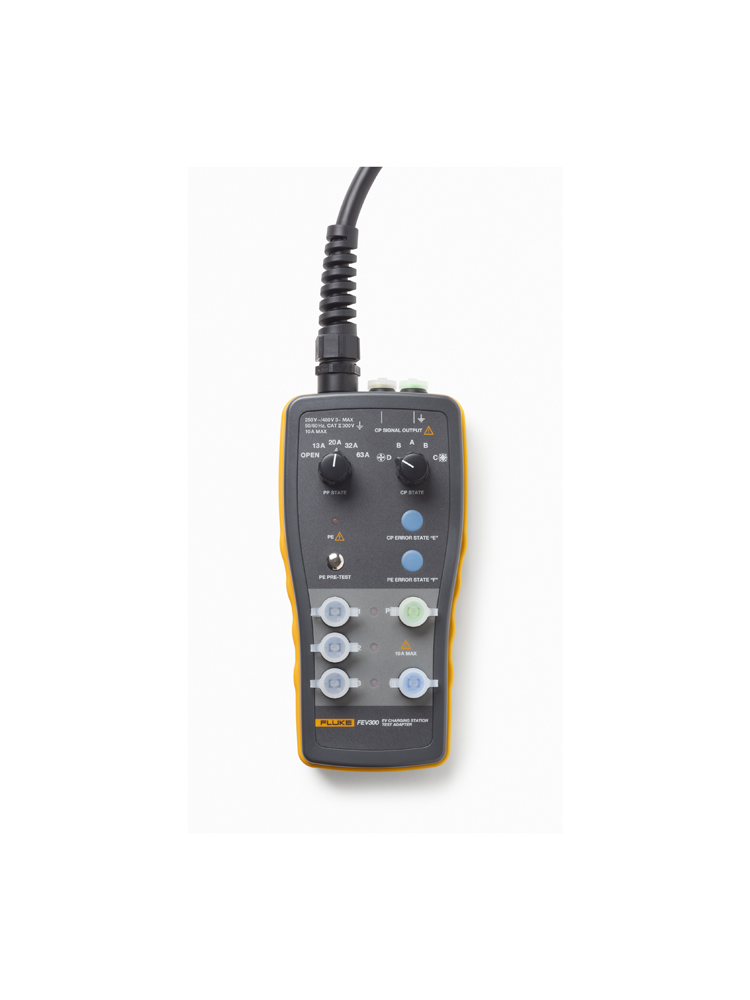

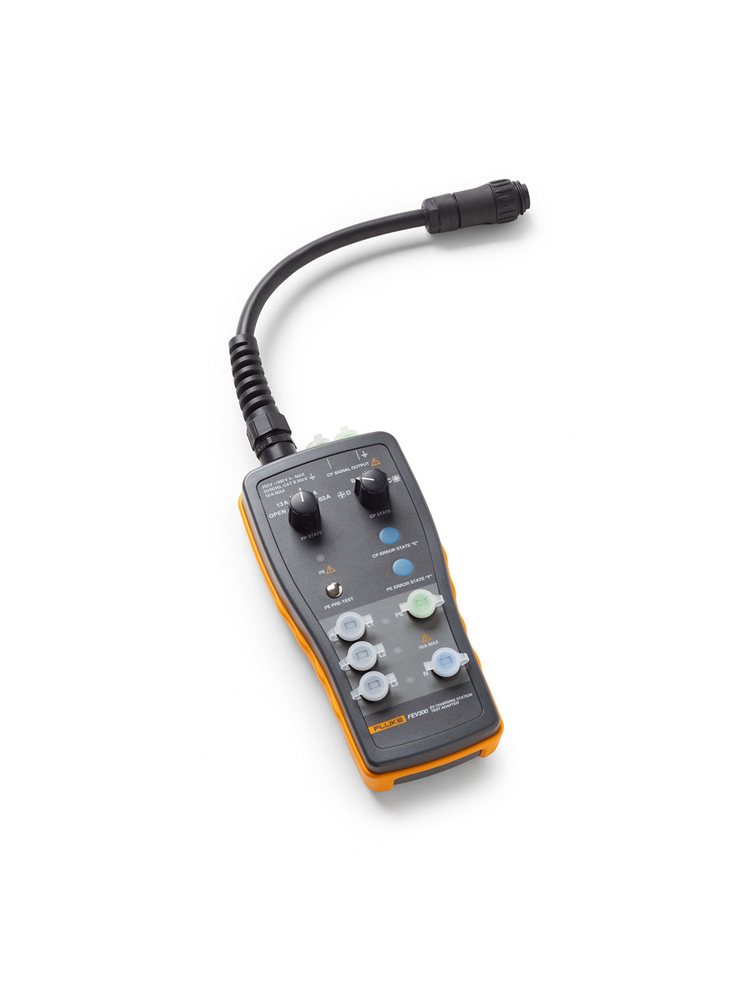

FEV300은 CP(컨트롤 파일럿) 및 PE(접지 결함) 오류를 시뮬레이션할 수 있으며 전압이 존재하는지 쉽게 확인할 수 있도록
3개의 LED 램프에 의한 별도의 위상 표시 기능을 포함하고 있습니다.

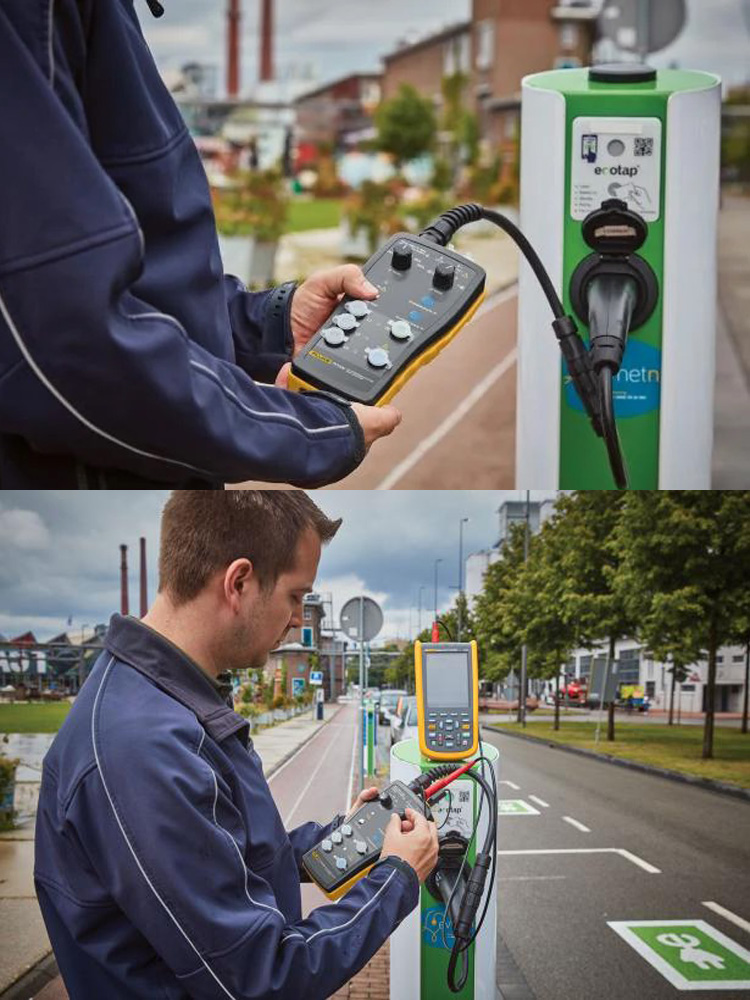

충전기 문제 해결을 위해 전기 자동차를 현장에 가져올 필요가 없습니다.
어댑터를 충전기에 연결하면 전기 자동차처럼 작동하여 간편하게 성능 및 유지보수 테스트를 수행할 수 있습니다.
호환 제품:
ㆍFluke 1662 다기능 설치 테스터
ㆍFluke 1663 다기능 설치 테스터
ㆍFluke 1664 FC Installation Multifunction Testers
ㆍFluke 87 V 산업용 멀티미터
ㆍFluke 120B 시리즈 산업용 ScopeMeter™ 휴대용 오실로스코프
ㆍFluke 1587 FC 절연 멀티미터
ㆍFluke 1732 및 1734 Three-Phase Electrical Energy Logger
ㆍFluke 1735 3상 에너지 로거
ㆍFluke 1736 및 1738 3상 전력 품질 로거

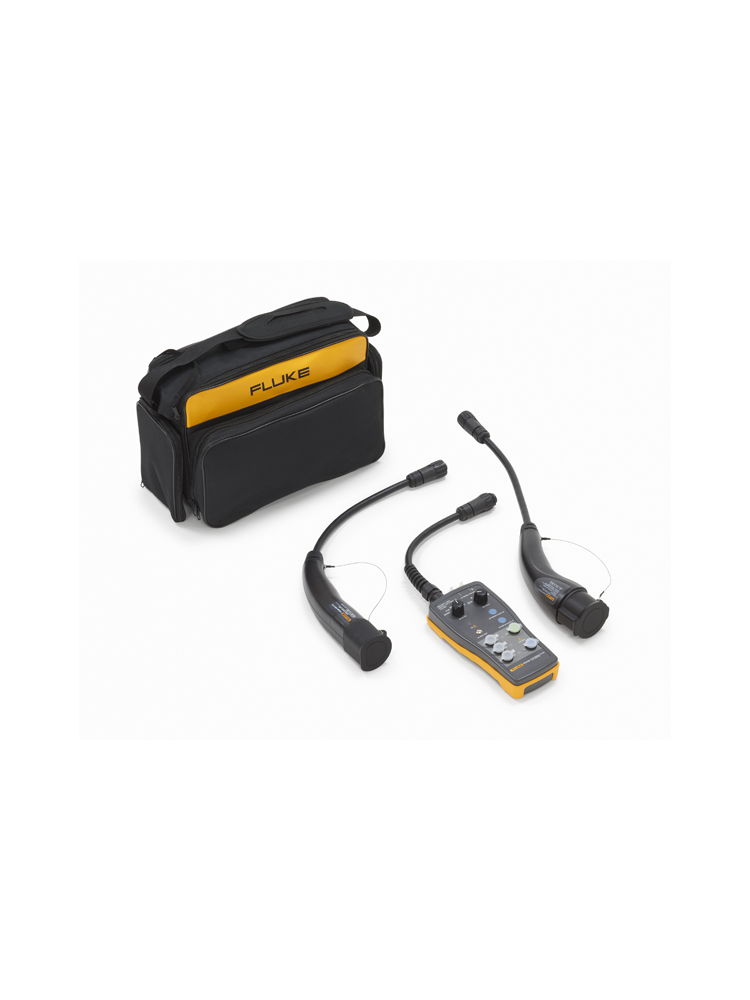

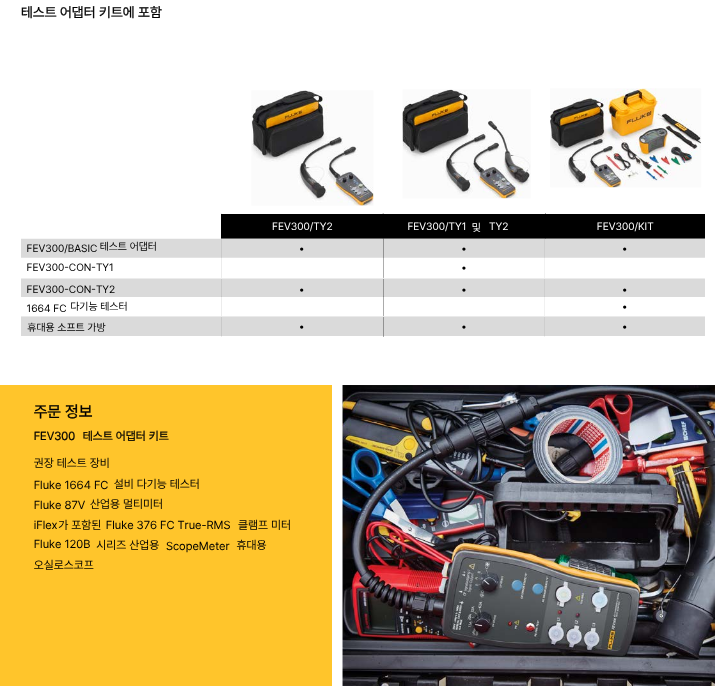

What's in the box:(구성품)
ㆍFEV300/BASIC 테스트 어댑터
ㆍFEV300-CON-TY2 Type 2 플러그
ㆍ휴대용 케이스
| 일반 사양 | |
| 입력 전압 | 최대 250V(단상 시스템)/최대 480V(3상 시스템), 50/60Hz, 최대 10A |
| 내부 소비 전력 | 최대 3W |
| FEV300-CON-TY2 플러그 | AC 충전 모드 3, IEC 62196-2 Type 2 소켓 아웃렛 또는 차량 커넥터가 있는 고정 케이블(Type 2, 7P 3상)에 적합 |
| FEV300-CON-TY1 플러그 | AC 충전 모드 3, IEC 62196-2 Type1 또는 차량 커넥터(Type 1, 5P 단상)가 있는 SAE J1772에 적합 |
| 치수(H × W × D) | 110 × 45 × 220mm (연결 케이블 및 테스트 케이블 제외) |
| 무게(Type 1 또는 Type 2 연결 케이블 포함) | 약 1kg |
| 안전 표준 | IEC/EN 61010-1, 오염도 2 |
| IEC/EN 61010-2-030, CAT II 300V, 보호 등급 II | |
| 방진방수(IP) | IEC 60529: IP54(하우징) |
| IEC 60529: IP54(보호 캡이 있는 소켓, 커넥터가 연결된 상태 또는 보호 캡이 있는 상태, 기타의 경우는 IP20) | |
| 작동 온도 | -20~40°C |
| 보관 온도 | -20~50°C |
| 작동 습도 범위 | 10~85% 상대 습도, 비응축 |
| 보관 상대 습도 | 0~85%, 비응축 |
| 작동 고도 | 최대 2,000m |
| 기능 | |
| PE 사전 테스트(Pre-Test) | PE 도체와 터치 센서 사이의 가시적 표시값 >50V AC/DC |
| PP 시뮬레이션 | 개방, 13A, 20A, 32A, 63A |
| CP 상태 | 상태(State) A, B, C, D |
| CP 오류 상태 “E” | 켜기/끄기(CP 신호가 PE로 단락됨) |
| PE 오류 상태 “F”(접지 결함) | 켜기/끄기(PE 도체의 차단) |
| 출력(테스트 목적으로만 사용) | |
| 측정 단자 L1, L2, L3, N, PE | 최대 250/480V, 최대 10A |
| CP 신호 출력 단자 | 약 +/-12V |
주의: 잘못된 배선이나 충전기 오류 발생 시 이들 단자는 위험할 수 있습니다.
