MEASUREMENT

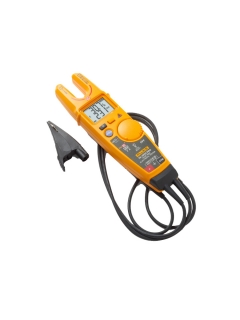

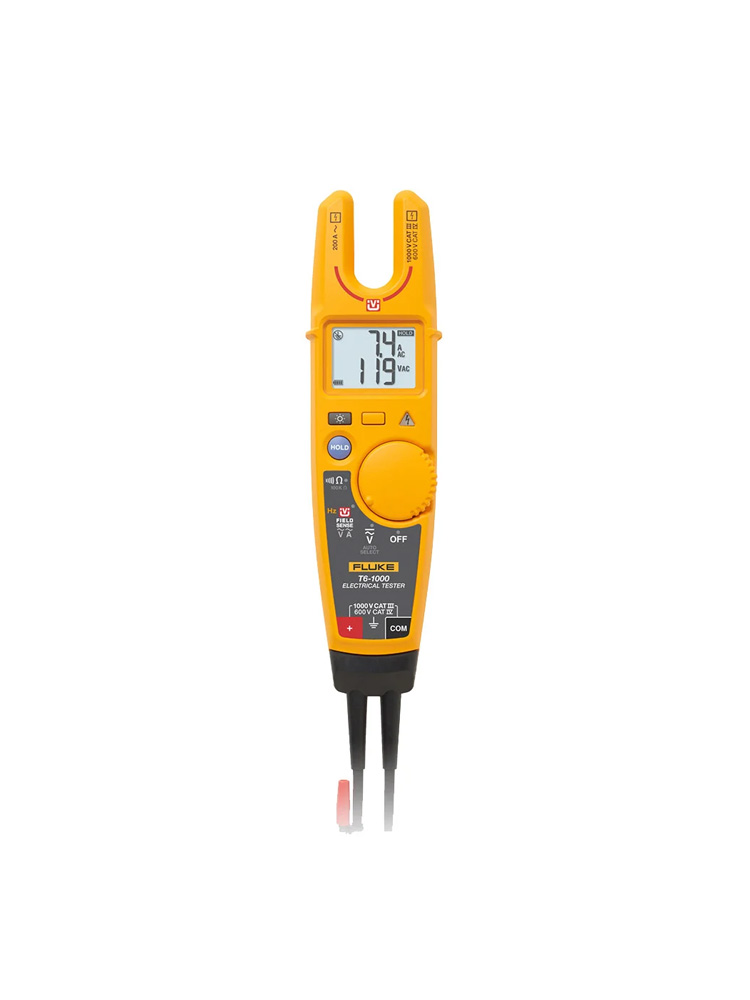

Fluke T6-1000 전기 테스터
  • 제품명T6-1000 전기 테스터
  • 제조사FLUKE
  • 모델T6-1000
제품정보

주요 기능

제품 주요 특징

ㆍ활성 전압에 대한 전기적 접촉이 필요 없는 AC 전압, 전류, 주파수 측정용 FieldSense 기술+

ㆍ동시 전압 및 전류 디스플레이 - 효율적인 문제 해결을 위해 모든 전원 공급 장치 측정값을 한눈에 표시

ㆍ1 ~ 1000V AC 또는 DC(T6-1000)

ㆍ0.1 ~ 200A AC

ㆍTrue-RMS 전압 및 전류

ㆍ저항 1Ω ~ 100kΩ

ㆍ주파수 측정 45Hz ~ 66Hz

ㆍ측정집게 입구가 17.8mm인 AWG 4/0(120 mm2)까지의 전선 사용 가능

ㆍ쉽게 확인 가능하도록 판독값을 임시로 멈추는 HOLD(고정) 버튼

ㆍ백라이트가 있어 보기 편한 디스플레이

ㆍ편리하게 작업할 수 있는 Fluke TPAK 자석 미터 걸이(옵션) 사용 가능

ㆍ2년의 표준 보증 기간, 구매 후 45일 이내에 등록 시 4년 연장 가능*


ㆍ + 전압을 측정하려면 대부분의 응용 분야에서 사용자가 제공하는 정전 용량 접지 경로가 필요합니다.

일부 상황에서는 테스트 리드를 통한 접지 연결이 필요할 수 있습니다.

구매 후 45일 이내에 제품을 등록하면 보증 기간을 4년으로 연장 가능합니다.

자세한 내용은 http://a.fluke.com/registration을 참조하십시오. 2년의 추가 보증은 공지 없이 중단될 수 있음

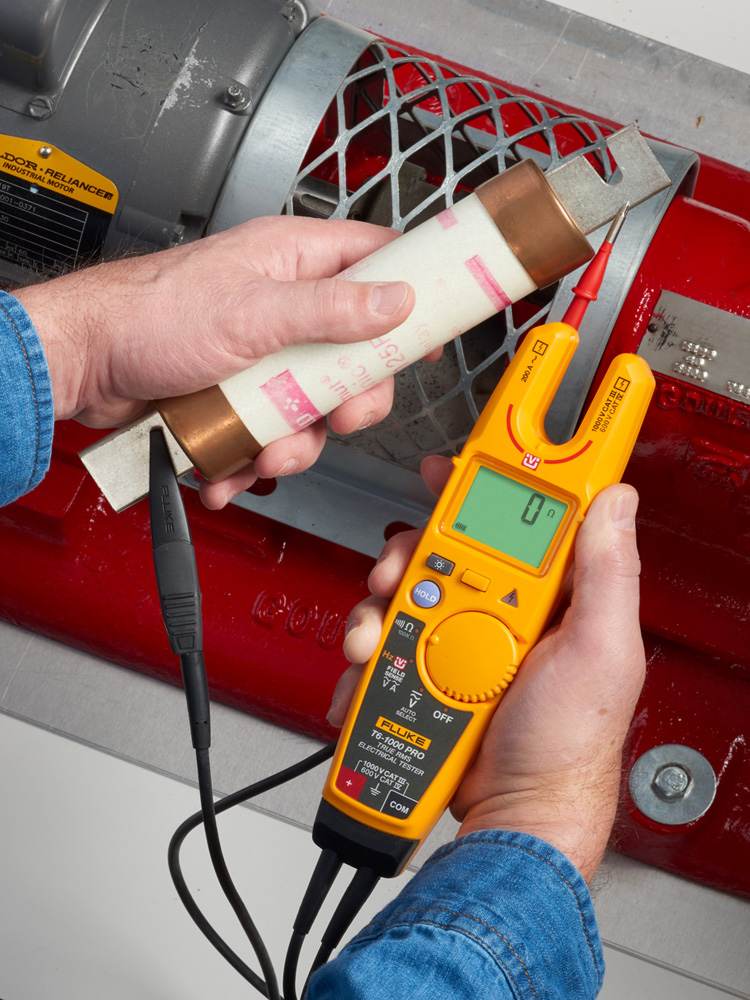

테스트 리드가 불필요한 전압 측정

열린 포크를 통해 최대 1000 V AC의 전압을 측정하십시오. 활성 전압에 테스트 리드를 접촉할 필요가 없습니다.

+ 덮개를 열거나 와이어 너트를 뺄 필요도 없습니다.

최대 200A를 처리하는 AWG 4/0(120mm2)까지의 전선만 있으면 됩니다.

여러분의 하루가 바뀔 것입니다. 더 향상된 안전성. 더 빨라진 속도. 쉬운 편.





주의사항

T6의 접지 방법은 크게 두가지가 있습니다.


하나는 T6 뒷편의 접지부분에 손가락을 대어 땅으로 전류가 흐르게 하는 방법과 둘째로 제품에 부착되어 있는 검은색 리드를 사용하여 접지를 하는 방법 입니다.

만약 측정값이 정확하지 않을 경우 아래의 내용을 보시어 접지가 정상적으로 이루어 졌는지 확인하여 주십시오.



상황 1.

220V에서 측정할 시, 400V 또는 500V로 정확하지 않은 측정값이 나옴

해결>> 접지의 문제 입니다. 손으로 접지를 했을 경우, 전류가 바닥으로 흘러야 하지만 절연체 위에 있거나

전기가 통하지 않는 신발 또는 물체 위에 있을때에 이러한 현상이 발생합니다.

이러한 경우에는 손이 아닌 제품에 부착되어 있는 검은색 리드를 사용하여 접지 환경을 만들어 주면 정상적으로 해결이 됩니다.

그래도 해결이 안 될 경우는 A/S문의가 필요합니다.




상황 2.

220V & 저전력 시스템상에서 220V이하로 측정값이 나옴

해결>> 역시 접지의 문제 입니다. 전압과 전류는 독립적으로 서로 영향을 주지 않습니다.

따라서 검은색 리드를 사용하여 접지 환경을 만들어 주면 정상적으로 사용이 가능합니다.

그래도 해결이 안 될 경우는 A/S문의가 필요합니다.




상황 3.

220V의 다수의 전기선에서 특정선만 400V의 측정값이 나옴

해결>> 이 또한 접지의 문제입니다.  검은색 리드를 사용하면 정상적으로 사용이 가능합니다.

추가적으로 FieldSense는 오직 Phase to ground이지 Phase to phase로 작동하지 않습니다.

만약 phase to phase로 측정 할 경우에는 측정값이 정확하지 않을 수 있습니다.

그래도 해결이 안 될 경우는 A/S문의가 필요합니다.


+ 전압을 측정하려면 대부분의 응용 분야에서 사용자가 제공하는 정전 용량 접지 경로가 필요합니다.

일부 상황에서는 테스트 리드를 통한 접지 연결이 필요할 수 있습니다.




측정 사양
기능테스트 리드 필요범위분해능정확도[1]
FieldSense 불가1000V1V±(3% + 3카운트) 45Hz ~ 66Hz[2][3]
AC 전압 진정한 - rms
FieldSense불가200.0 A0.1A±(3% + 3카운트) 45Hz ~ 66Hz
AC 전류 진정한 - rms
FieldSense불가45 Hz ~ 66 Hz1Hz±(1% + 2카운트)[3]
주파수(Hz)
볼트 AC 진정한 - rms1000V1V±(1.5% + 2카운트) 45Hz ~ 66Hz
볼트 DC1000V1V±(1% + 2카운트)
저항2000Ω±(1% + 2카운트)
20.00kΩ0.01kΩ
100.0 kΩ0.1kΩ
안전 1000V CAT III
600V CAT IV
정확도[1]: ±([판독값의 %] + [최소 유효 숫자 수]). 보정 후 1년 동안 18°C~28°C(64°F~82°F)의 온도와
최대 상대 습도 90%에서의 정확도가 지정됩니다.
AC 측정은 AC 커플링과 RMS 응답을 사용합니다.

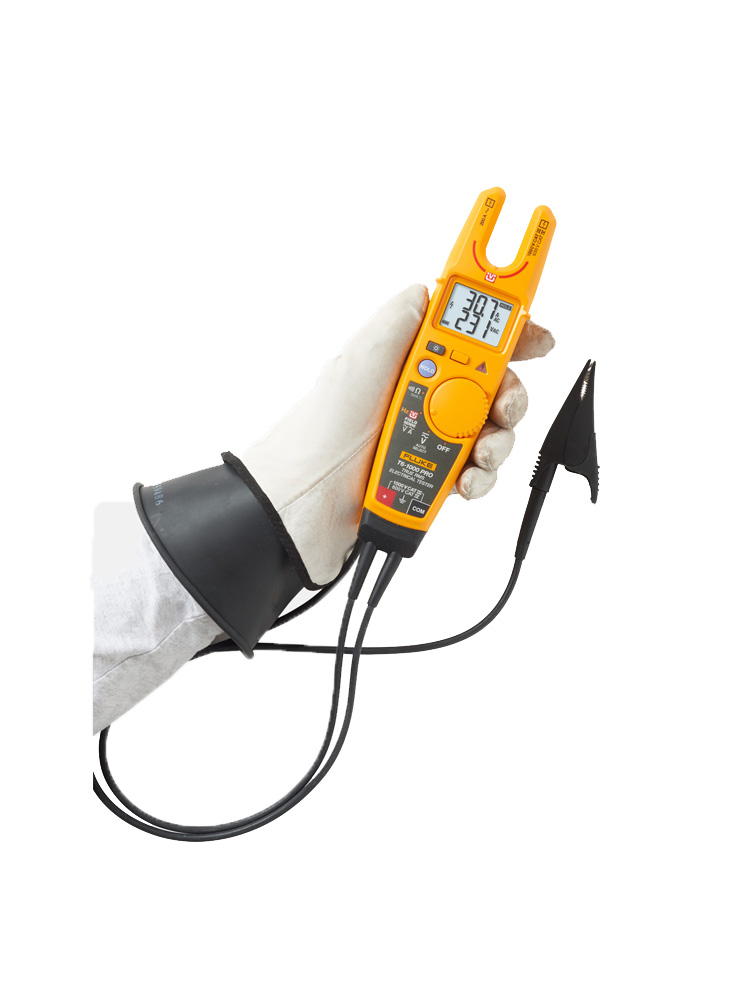

정확도[2]: 외부 접지의 연결 없이 3%를 추가합니다. 절연 장갑을 착용하고 절연 사다리에 서 있거나
기타 접지 방식으로 절연된 사용자에게 필요한 외부 접지 연결입니다.

정확도[3]: FieldSense는 16V에서 100 % 범위까지 지정됩니다.




일반 사양
보정1년 교정 주기
크기61.1 x 259.3 x 43.8 mm
측정턱 입구17.8 mm
중량0.35 kg(0.78 lb)
온도-10°C ~ +50°C(14°F ~ 122°F)
작동: -30°C ~ +60°C(-22°F ~ +140°F)
보관:
고도2,000m(6,562피트)
작동: 10,000m(32,808피트)
보관:
상대 습도0% ~ 90%, 5°C ~ 30°C(41°F ~ 86°F)
0% ~ 75%, 30°C ~ 40°C(86°F ~ 104°F)
0% ~ 45%, 40°C ~ 50°C(104°F ~ 122°F)
배터리 종류 및 수명AA(IEC LR6) 2개, 일반적으로 360시간 지속,
FieldSense 사용 시 200시간
온도 계수0.1 x (지정된 정확도)/°C, 18°C 미만 또는 28°C 초과인 경우
(64.4 °F 미만 또는 82.4 °F 초과)
안전IEC/EN 61010-1: 오염도 2
전자기 환경IEC/EN 61326-1: 휴대형
