MEASUREMENT
제품정보
주요 기능
ㆍ본체의 무게는 154g, 두께는16mm로 가볍고 휴대가 간편하며 주머니에 넣을 수 있습니다.
ㆍ10mm에 불과한 슬림하고 얇은 측정턱은 복잡한 배선 사이도 쉽게 측정할 수 있습니다.
ㆍ1000A AC/DC 범위, 0.01A 최대 분해
ㆍ전압, 저항 및 연속성(도통)테스트
ㆍ전류 및 전압 주파수 테스트
ㆍ커패시턴스 및 다이오드 테스트
ㆍ백라이트 기능 제공
제품 개요

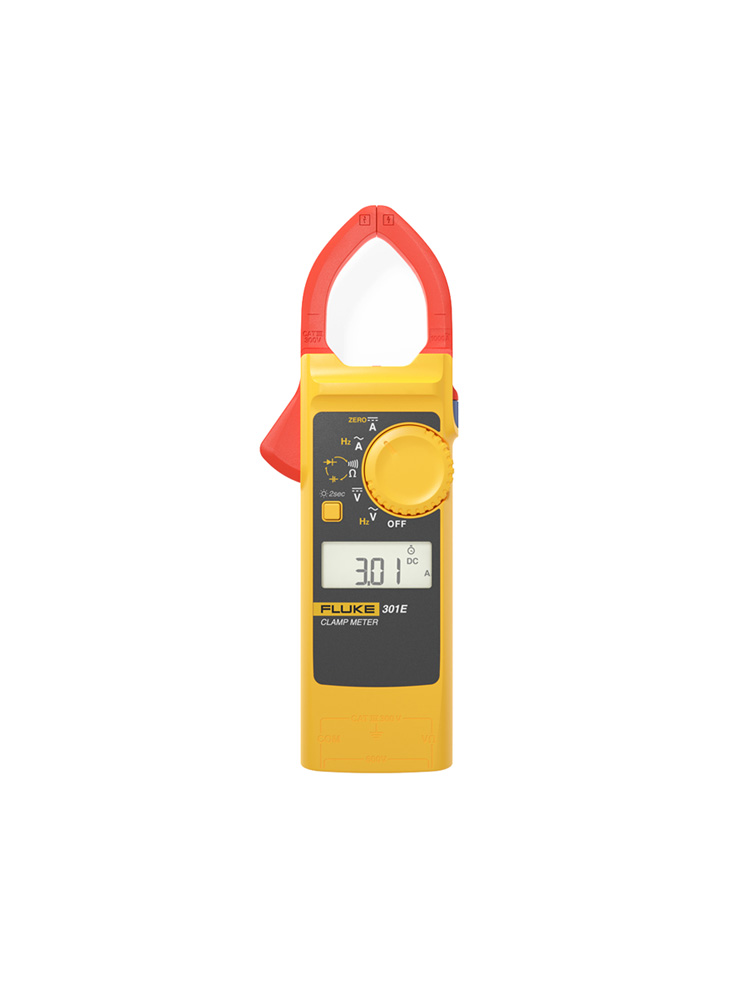

Fluke 301E BLADE 시리즈 AC/DC 클램프 미터는 가볍고 컴팩트한 본체로 주머니에 넣고 다닐 수 있습니다.
슬림하고 얇은 측정턱은 단단히 묶인 전선 사이도 쉽게 들어갈 수 있습니다.
Fluke 301E는 전류, 전압, 저항, 연속성, 주파수(전압 및 전류), 정전 용량 및 다이오드 등을 테스트합니다.
이를 통해 더 많은 테스트 요구 사항을 처리할 수 있습니다.
AC/DC 기능을 통해 PV 및 풍력에너지, 신 에너지 차량, 통신, 데이터센터 등과 같이 DC 테스트가 필요한 더 많은 애플리케이션에 적용할 수 있습니다.
제품 사양
사양표
정확도는 18°C ~ 28°C의 작동 온도와 0% ~ 75%의 상대 습도에서 교정 후 1년 동안 지정됩니다. 정확도 사양은 다음과 같은 형식을 취합니다.
±([판독값의 %] + [최하위 자릿수]).
| 모델 | 301B | 301C | 301E | ||||||
| AC 전류 (45 ~ 400 Hz) | 범위 | 60.00A | 600.0A | 60.00A | 600.0A | 1000A | 60.00A | 600.0A | 1000A |
| 분해능 | 0.01A | 0.1A | 0.01A | 0.1A | 1A | 0.01A | 0.1A | 1A | |
| 정확도 | 2%+10 | 2%+5 | 2%+10 | 2%+5 | 2%+5 | 2%+10 | 2%+5 | 2%+5 | |
| DC 전류 | 범위 | - | - | 60.00A | 600.0A | 1000A | |||
| 분해능 | 0.01A | 0.1A | 1A | ||||||
| 정확도 | 2%+10 | 2%+5 | 2%+5 | ||||||
| AC 전압 (45 ~ 400 Hz) | 범위 | 600.0V | 600.0V | 600.0V | |||||
| 분해능 | 0.1V | 0.1V | 0.1V | ||||||
| 정확도 | 1.5%+5 | 1.5%+5 | 1.5%+5 | ||||||
| DC 전압 | 범위 | 600.0V | 600.0V | 600.0V | |||||
| 분해능 | 0.1V | 0.1V | 0.1V | ||||||
| 정확도 | 1%+5 | 1%+5 | 1%+5 | ||||||
| 저항 | 범위 | 600.0Ω | 600.0Ω | 600.0Ω | |||||
| 6.000kΩ | 6.000kΩ | 6.000kΩ | |||||||
| 60.00kΩ | 60.00kΩ | 60.00kΩ | |||||||
| 정확도 | 1%+5 | 1%+5 | 1%+5 | ||||||
| 전압 주파수 | 범위 | 9.999Hz | 9.999Hz | 9.999Hz | |||||
| 99.99Hz | 99.99Hz | 99.99Hz | |||||||
| 999.9Hz | 999.9Hz | 999.9Hz | |||||||
| 9.999kHz | 9.999kHz | 9.999kHz | |||||||
| 99.99kHz | 99.99kHz | 99.99kHz | |||||||
| 정확도 | 0.1%+3 | 0.1%+3 | 0.1%+3 | ||||||
| 전류 주파수 | 범위 | 45.0-400.0 Hz | 45.0-400.0 Hz | 45.0-400.0 Hz | |||||
| 정확도 | 0.1%+3 | 0.1%+3 | 0.1%+3 | ||||||
| 커패시턴스 | 범위 | 9.999uF | 99.99uF 999.9uF | 9.999uF | 99.99uF 999.9uF | 9.999uF | 99.99uF 999.9uF | ||
| 정확도 | 2%+5 | 5%+5 | 2%+5 | 5%+5 | 2%+5 | 5%+5 | |||
| 다이오드 | 범위 | 3.000v | 3.000v | 3.000v | |||||
| 정확도 | 10% | 10% | 10% | ||||||
| T-rms (실효치) | - | ● | - | ||||||
| 연속성(도통) | ● | ● | ● | ||||||
| 홀드 기능 | ● | ● | ● | ||||||
| 백라이트 | ● | ● | ● | ||||||
| 안전 등급 | CAT III 300V | CAT III 300V | CAT III 300V | ||||||
| 무게 | 132g | 132g | 154g | ||||||
| 사이즈 | 190 mm x 52 mm x 16 mm | 190 mm x 52 mm x 16 mm | 190 mm x 52 mm x 16 mm | ||||||
| 측정턱 (Jaw) 오픈 사이즈 | 34mm | 34mm | 34mm | ||||||
| 클램프 암(Arm) 사이즈 | 10mmX10mm | 10mmX10mm | 10mmX10mm | ||||||
| 배터리 | 2 x AAA | 2 x AAA | 2 x AAA | ||||||
| 보증 | 1년 | 1년 | 1년 | ||||||
일반 사양
| 터미널과 접지사이의 최대 전압 | 300 V |
| V/Ω 과 COM 단자 사이의 최대 차동전압 | 600V |
| 디스플레이 (LCD) | 6000카운트, 초당 3회 업데이트 |
| 배터리 타입 | 2 AAA, IEC LR03 |
| 배터리 수명 | 최소 500시간 이상 |
| 자동전원꺼짐 기능 | 20분 |
| 온도 | 작동 : -10 °C ~ 50 °C； |
| 보관 : -30 °C ~ 60 °C | |
| 작동습도 | 비응축(<10°C); 10°C ~ 30°C에서 ≤ 90% RH; 30°C ~ 40°C에서 ≤ 75% RH; 40°C ~ 50°C에서 ≤ 45% RH; |
| 고도 | 작동: 2000 m; 보관: 12000 m |
| 온도 계수 | 0.1 x (지정된 정확도) /°C (<18 °C or >28 °C) |
| 치수 (높이 X 너비 X 길이) | 190 mm x 52 mm x 16 mm |
| 무게 | 132 g (301E 154g) |
| 측정턱(Jaw) 오픈 사이즈 | 34mm |
| IP 등급 | IP30 |
| 안전 | IEC 61010--1, IEC61010-2-032 CAT III 300 V, 오염도 2 |
| 전자기 환경 | IEC 61326--1: 휴대용 |
