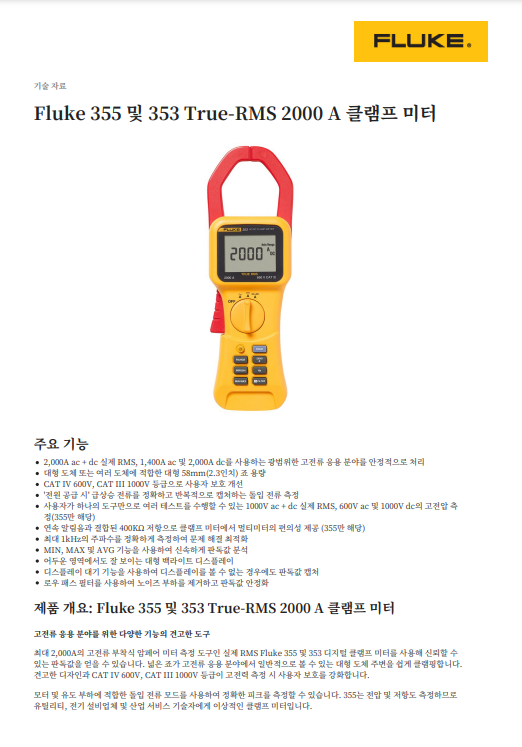

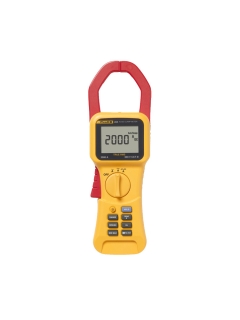

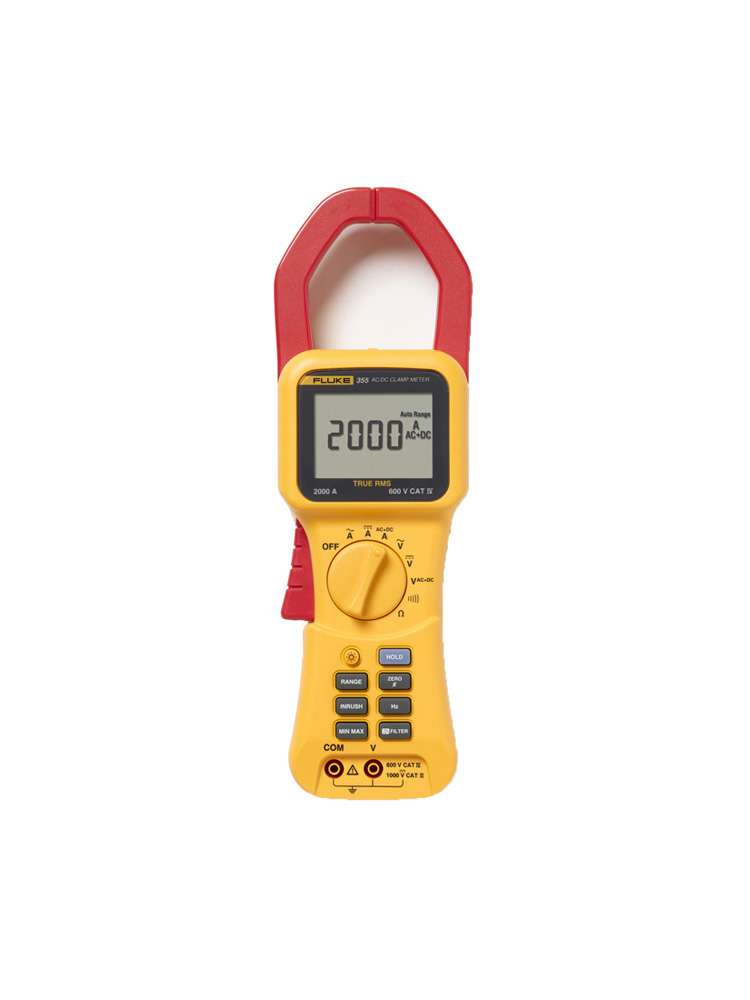

- 제품명Fluke 355 및 353 True-RMS 2000 A 클램프 미터
- 제조사FLUKE
- 모델355, 353
주요 기능
ㆍ2,000A ac + dc 실제 RMS, 1,400A ac 및 2,000A dc를 사용하는 광범위한 고전류 응용 분야를 안정적으로 처리
ㆍ대형 도체 또는 여러 도체에 적합한 대형 58mm(2.3인치) 죠 용량
ㆍCAT IV 600V, CAT III 1000V 등급으로 사용자 보호 개선
ㆍ'전원 공급 시' 급상승 전류를 정확하고 반복적으로 캡처하는 돌입 전류 측정
ㆍ사용자가 하나의 도구만으로 여러 테스트를 수행할 수 있는 1000V ac + dc 실제 RMS, 600V ac 및 1000V dc의 고전압 측정(355만 해당)
ㆍ연속 알림음과 결합된 400KΩ 저항으로 클램프 미터에서 멀티미터의 편의성 제공 (355만 해당)
ㆍ최대 1kHz의 주파수를 정확하게 측정하여 문제 해결 최적화
ㆍMIN, MAX 및 AVG 기능을 사용하여 신속하게 판독값 분석
ㆍ어두운 영역에서도 잘 보이는 대형 백라이트 디스플레이
ㆍ디스플레이 대기 기능을 사용하여 디스플레이를 볼 수 없는 경우에도 판독값 캡처
ㆍ로우 패스 필터를 사용하여 노이즈 부하를 제거하고 판독값 안정화
제품 개요
고전류 응용 분야를 위한 다양한 기능의 견고한 도구

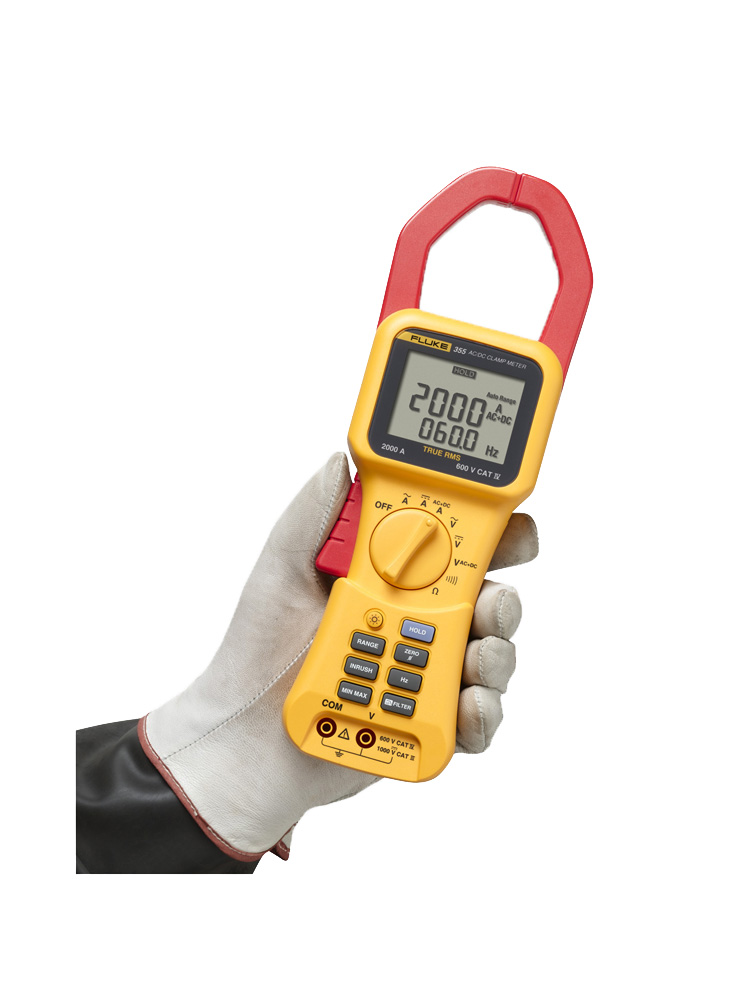

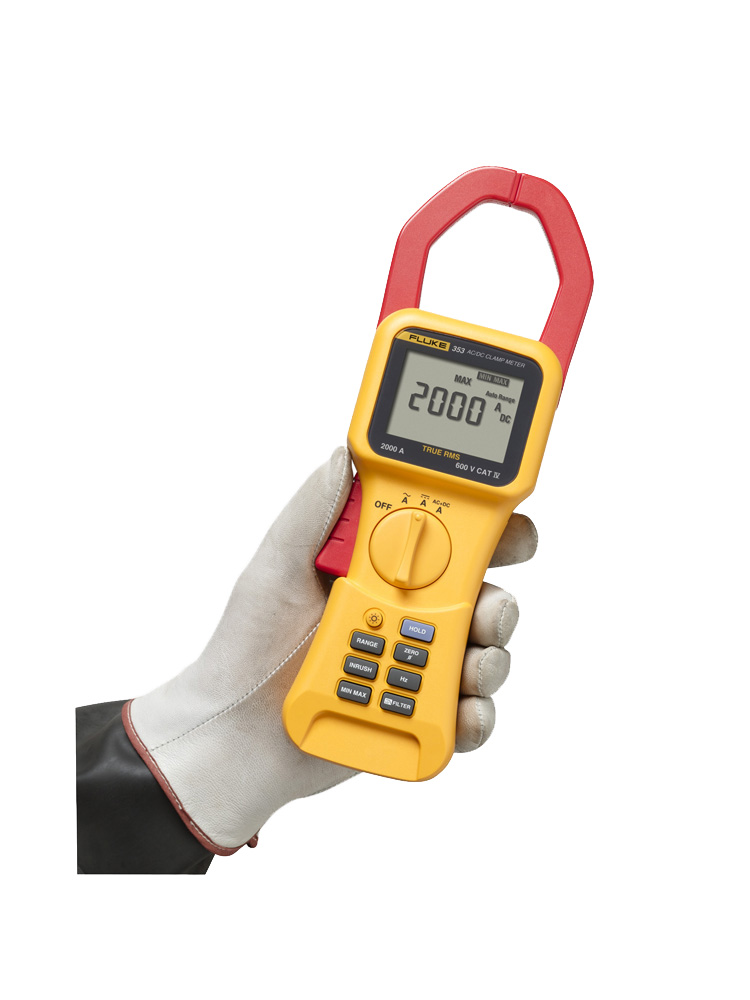

최대 2,000A의 고전류 부착식 암페어 미터 측정 도구인 실제 RMS Fluke 355 및 353 디지털 클램프 미터를 사용해 신뢰할 수 있는 판독값을 얻을 수 있습니다.

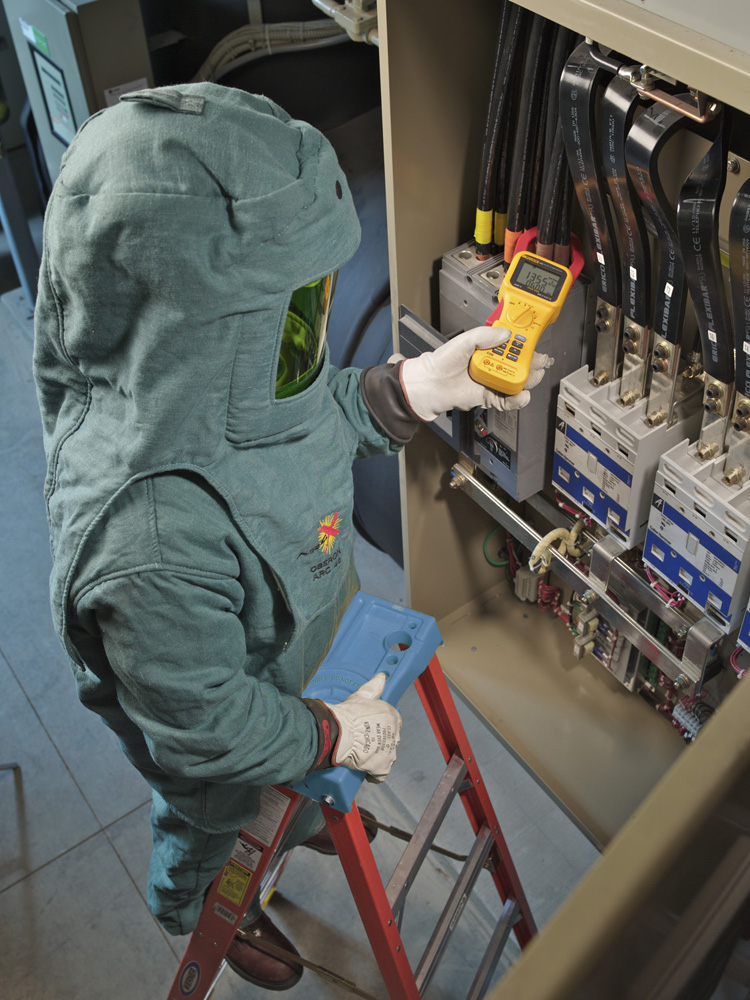

넓은 죠가 고전류 응용 분야에서 일반적으로 볼 수 있는 대형 도체 주변을 쉽게 클램핑합니다.
견고한 디자인과 CAT IV 600V, CAT III 1000V 등급이 고전력 측정 시 사용자 보호를 강화합니다.
모터 및 유도 부하에 적합한 돌입 전류 모드를 사용하여 정확한 피크를 측정할 수 있습니다.
355는 전압 및 저항도 측정하므로 유틸리티, 전기 설비업체 및 산업 서비스 기술자에게 이상적인 클램프 미터입니다.
제품 사양
| 전기 사양 | ||
| 전류 측정 DC 및 AC 10Hz~100Hz | 범위 | 40A/400A/2000A/1400 AC RMS |
| 해상도 | 10mA/100mA/1A | |
| 정확도 | A: 1.5% 판독값 +15자리 | |
| A: 1.5% 판독값 +5자리 | ||
| 돌입에 대한 트리거 레벨 | 0.50A/5.0A/5A | |
| Hz 필터 해제 시 트리거 레벨 | 2.50A/2.5A/8A | |
| Hz 필터 설정 시 트리거 레벨 | 0.50A/2.5A/8A | |
| 파고율(50/60Hz) | 범위 | 40A/400A/2000A/1400 AC RMS |
| 파고율¹ | 2 @33A, 2.4 @27A | |
| 2 @330 A, 2.4 @270 A | ||
| 2 @1000 A, 2.4 @833 A | ||
| 전류 측정 AC 100.1Hz~1kHz | 범위 | 40A/400A/2000A/1400 AC RMS |
| 해상도 | 10mA/100mA/1A | |
| 정확도 | 10A: 3.5% 판독값 +15자리 | |
| 10A: 3.5% 판독값 +5자리 | ||
| 돌입에 대한 트리거 레벨 | 0.50A/5.0A/5A | |
| Hz 필터 해제 시 트리거 레벨 | 2.50A/2.5A/8A | |
| Hz 필터 설정 시 트리거 레벨 | 0.50A/2.5A/8A | |
| 전압 측정 DC 및 AC 10Hz~100Hz | 범위 | 4V/40V/400V/600V AC RMS/1000 VDC |
| (600V 및 1000V 범위에는 각각 660V 및 1100V에 대한 10% 초과 범위가 있음) | 해상도 | 1mV/10mV/100mV/1V |
| 정확도 | 1% 판독값 +10자리 | |
| 1% 판독값 +5자리 | ||
| Hz 필터 해제 시 트리거 레벨 | 0.25V/6V | |
| Hz 필터 설정 시 트리거 레벨 | 0.25V/6V | |
| 전압 측정 AC 100.1Hz~1kHz | 범위 | 4V/40V/400V/600V AC RMS |
| (600V 및 1000V 범위에는 각각 660V 및 1100V에 대한 10% 초과 범위가 있음) | 해상도 | 1mV/10mV/100mV/1V |
| 정확도 | 3% 판독값 +10자리 | |
| 3% 판독값 +5자리 | ||
| Hz 필터 해제 시 트리거 레벨 | 0.050V/0.25V/6V | |
| Hz 필터 설정 시 트리거 레벨 | 0.050V/0.25V/6V | |
| 옴(Ω) 측정 | 범위 | 4kΩ/40kΩ/400kΩ |
| 분해능 | 0.1Ω/1Ω/10Ω/100Ω | |
| 정확도 | 1.5% + 5자리 | |
| 연속성 신호음 | 30Ω 이하에서 켜짐 | |
| 100Ω 이상에서 꺼짐 | ||
| 주파수 측정 | 측정 범위 | 5.0 Hz ~ 1kHz |
| 분해능 | 0.1Hz(15Hz~399.9Hz), 1Hz(400Hz~1kHz) | |
| 정확도 - 5.0Hz~100Hz | 0.2% + 2 카운트 | |
| 정확도 - 100.1 Hz~1 kHz | 0.5% + 5 카운트 | |
| 트리거 레벨 | 전류 및 전압 표 참조 | |
| 1. CF > 2인 경우 오류 사양에 2% 추가 | ||
| 일반 사양 | ||
| 배터리 | 1.5V AA 6개, NEDA 15A 또는 IEC LR6 | |
| 배터리 수명(일반적인 사용 시, 백라이트 끔) | 100시간 | |
| 테스트 리드 | 1000V 등급 | |
| 중량 | 814kg(1.8파운드) | |
| 죠 크기 | 58 mm(2.28 in) | |
| 치수(길이x너비x깊이) | 300 x 98 x 52 mm(12 x 3.75 x 2 인치) | |
| 안전 등급 | IEC 61010-2-032, 600V CAT IV, 1000V CAT III | |
| 환경적 사양 | ||
| 작동 온도 | 32 °F ~ +122 °F(0 °C ~ +50 °C) | |
| 보관 온도 | -20 °C +60 °C(-4 °F 140°F) | |
| 작동 습도 | 0~95%(비응축) | |
| 작동 고도 | 2000m | |
| 보관 고도 | 10,000 m | |
| IP 등급 | 42(실내에서 사용하는 경우만 해당) | |
| 낙하 테스트 요구 사항 | 1m | |
| EMI, RFI, EMC | FCC part 15, IEC/EN 61326-1:1997 class B IEC/EN 61326:1997 3 V/m, 성능 기준 B, EN61325 | |
| 온도 계수 | 전류 | 22°C~24°C를 벗어날 경우°C당 판독값의 0.1% |
| 전압 | 22°C~24°C를 벗어날 경우°C당 판독값의 0.1% | |
