MEASUREMENT

FieldSense™ 기술을 사용한 전압 및 전류 측정

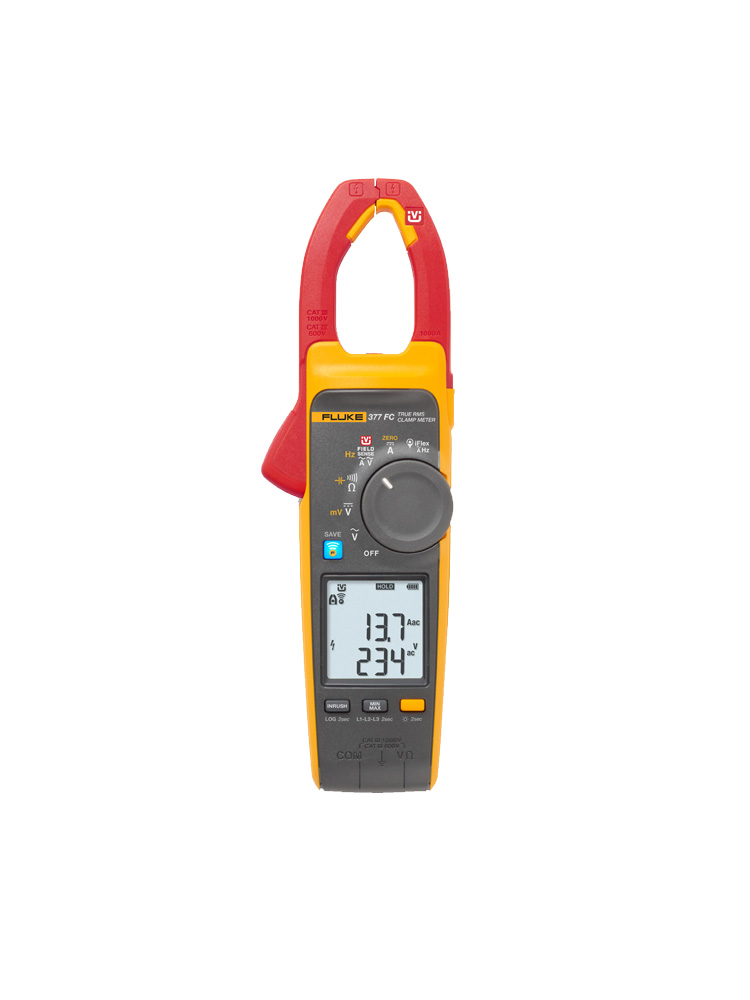

Fluke 377 FC 및 378 FC True RMS 클램프 미터는 FieldSense™ 기술을 사용하여 활선 도체를 접촉하지 않고도 더 빠르고 안전하게 테스트할 수 있습니다.

클램프 측정집게를 통해 전압 및 전류를 정확하게 측정할 수 있습니다.

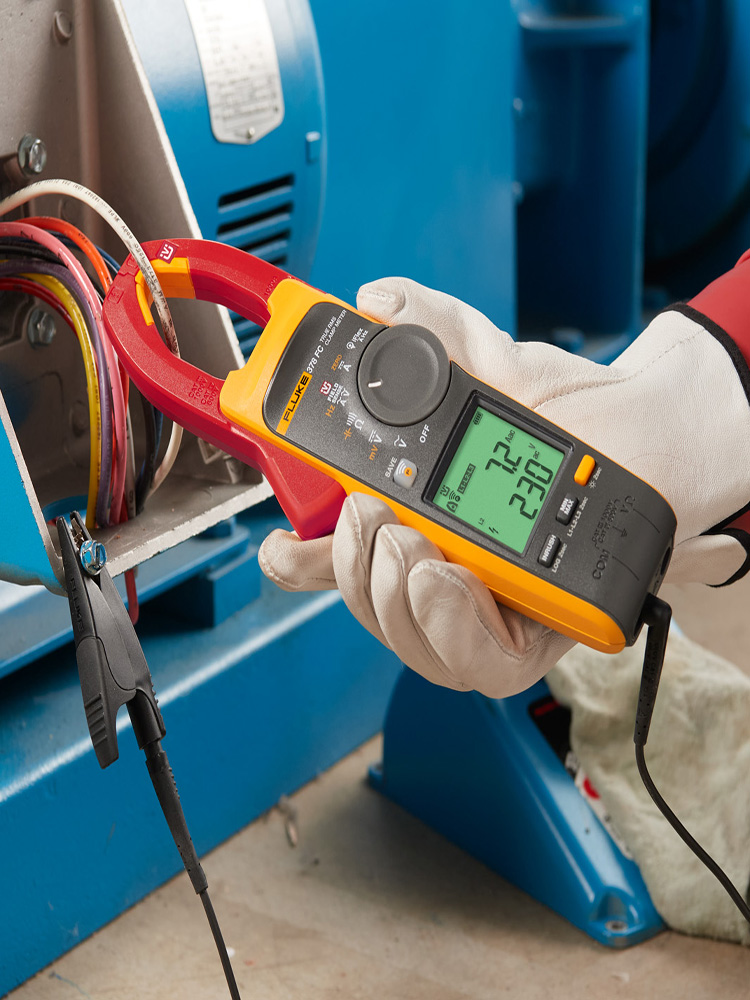

검은색 테스트 리드를 전기 접지에 물리고 클램프 측정집게를 도체 주변에 배치하기만 하면 디스플레이에 신뢰할 수 있는 정확한 전압 및 전류 값이 표시되는 것을 확인할 수 있습니다.

전력 품질 표시기를 통해 장비나 전력선에 문제가 있는지 확인할 수 있습니다(378 FC 전용).

378 FC 클램프 미터에는 전력 품질 문제를 자동 감지하는 고유 PQ 기능이 포함되어 있습니다. FieldSense를 측정할 때 378 FC는 전류, 전압, 역률 또는 이 세 조합과 관련된 전력 품질 문제를 감지하고 표시합니다.

이제 업스트림 공급 문제 여부 또는 다운스트림 장비 문제 여부를 신속하게 확인할 수 있습니다.

전력 품질 표시기를 통해 장비나 전력선에 문제가 있는지 확인할 수 있습니다(378 FC 전용).

378 FC 클램프 미터에는 전력 품질 문제를 자동 감지하는 고유 PQ 기능이 포함되어 있습니다.

FieldSense를 측정할 때 378 FC는 전류, 전압, 역률 또는 이 세 조합과 관련된 전력 품질 문제를 감지하고 표시합니다.

이제 업스트림 공급 문제 여부 또는 다운스트림 장비 문제 여부를 신속하게 확인할 수 있습니다.

FieldSense™ 기술을 사용한 전압 및 전류 측정

더 이상 직접 메모를 작성하거나 복잡한 수학식을 구할 필요가 없습니다.

• 간편하게 3단계로 3상 전압 및 전류를 테스트합니다.

• 위상-접지 값 및 상간 값의 전체 집합이 계산됩니다.

• Fluke Connect 소프트웨어를 통해 스마트폰에 표시되고 클라우드에 저장됩니다.

• Fluke Connect 소프트웨어에서 상회전이 계산되고 표시됩니다.

iFlex™ 프로브를 사용하여 극도의 고전류를 측정합니다.

포함된 iFlex 플렉시블 전류 프로브를 사용하여 최대 2500A의 전류를 측정합니다.

 iFlex 프로브는 좁은 공간에 있는 대형 도체에 대한 접근성을 제공해줍니다.

포함된 공구를 사용하여 쉽게 확인하고 사용할 수 있습니다.

377FC 및 378 FC 클램프 미터를 사용하면 작업이 더 쉬워집니다.

• 안정적인 FieldSense 측정이 감지되면 디스플레이가 녹색으로 바뀝니다.

• 시각적 연속성 기능이 있어 화면이 밝은 녹색으로 바뀌므로 소음이 심한 작업 현장에서도 연속성을 쉽게 감지할 수 있습니다.

• 9인치(23cm) 걸이가 포함된 TPAK 자석 걸이 키트를 사용하면 철제 캐비닛 문, 파이프 주변, 못이나 나사 머리 등 필요한 곳이면 어디든 클램프를 걸 수 있습니다.

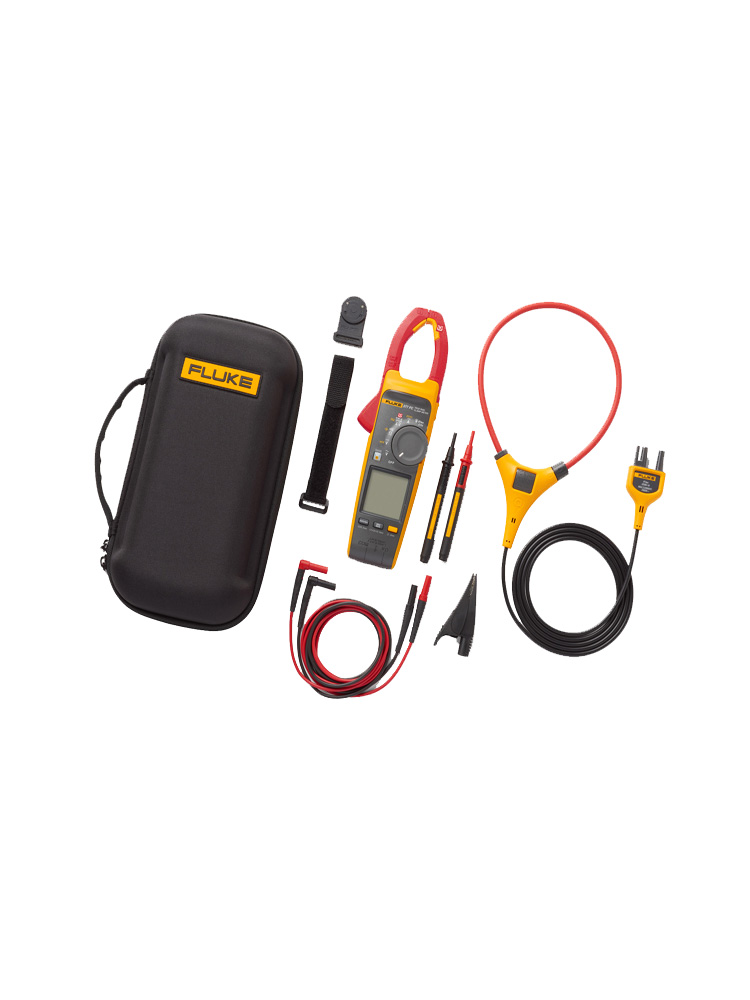

• 포함된 휴대용 케이스에 클램프, iFlex 프로브, 테스트 리드 및 검은색 접지 클립이 들어있습니다.

Fluke Connect™ 소프트웨어로 결과를 기록, 분석 및 공유할 수 있습니다.

Fluke Connect 소프트웨어를 사용하면 측정값을 원격으로 기록하고, 경향을 분석하고, 모니터링하여 간헐적 결함을 정확하게 찾아낼 수 있습니다.

Fluke Connect를 사용하면 예방 관리 프로그램의 근거 자료로 데이터를 수집하는 것도 가능합니다.

전압 및 전류 측정

클램프 측정집게 사용

더욱 빠르고 안전한 테스트

FieldSense™ 기술 사용 - 활선에 접촉하지 않고도 모든 것을 할 수 있습니다.

전력 품질 표시기

장비 또는 전력선의 결함 여부 표시

3상 전압 및 전류 테스트 완료

신속한 3단계 작동

전기 사양
AC 전류: 측정 턱
범위	999.9 A
분해능	0.1 A
정확도	2 % ±5 digits (45 Hz to 66 Hz)
파고율 (50/60 Hz)	3 @ 500 A
	2.5 @ 600 A
	1.42 @ 1000 A
	Add 2 % for C.F. >2
AC 전류: 플렉시블 전류 프로브
범위	2500 A
분해능	1 A (≤2500 A) 0.1 A (≤999.9 A)
정확도	3 % ±5 digits (5 Hz to 500 Hz)
파고율 (50/60Hz)	3.0 at 1100 A
	2.5 at 1400 A
	1.42 at 2500 A
	Add 2 % for C.F. >2
DC 전류
	최적과의 거리	i2500-10 Flex	i2500-18 Flex	오차
	A	0.5 in (12.7 mm)	1.4 in (35.6 mm)	± 0.5 %
	B	0.8 in (20.3 mm)	2.0 in (50.8 mm)	± 1.0 %
	C	1.4 in (35.6 mm)	2.5 in (63.5 mm)	± 2.0 %
측정 불확실성은 중앙의 기본 도체가 최적의 위치에 있고, 외부 전기장 또는 자기장이 없으며, 작동 온도 범위 내에 있다고 가정합니다
DC 전류
범위	999.9 A
분해능	0.1 A
정확도	2 % ±5 digits1
[1]When using the ZERO function to compensate for offsets
AC 전압: Field Sense
범위	1000 V
분해능	1 V (≤1000V)
정확도	≤4/0 AWG	3 % ±5 digits (45 Hz ~ 66 Hz)
	≥4/0 AWG	5 % ±5 digits (45 Hz ~ 66 Hz)

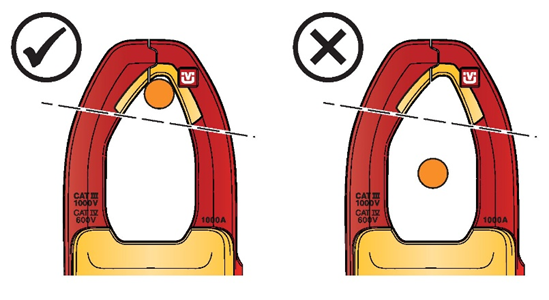

전선을 측정집게 입구에 최대한 가깝게 배치하십시오(그림 참조)
