MEASUREMENT

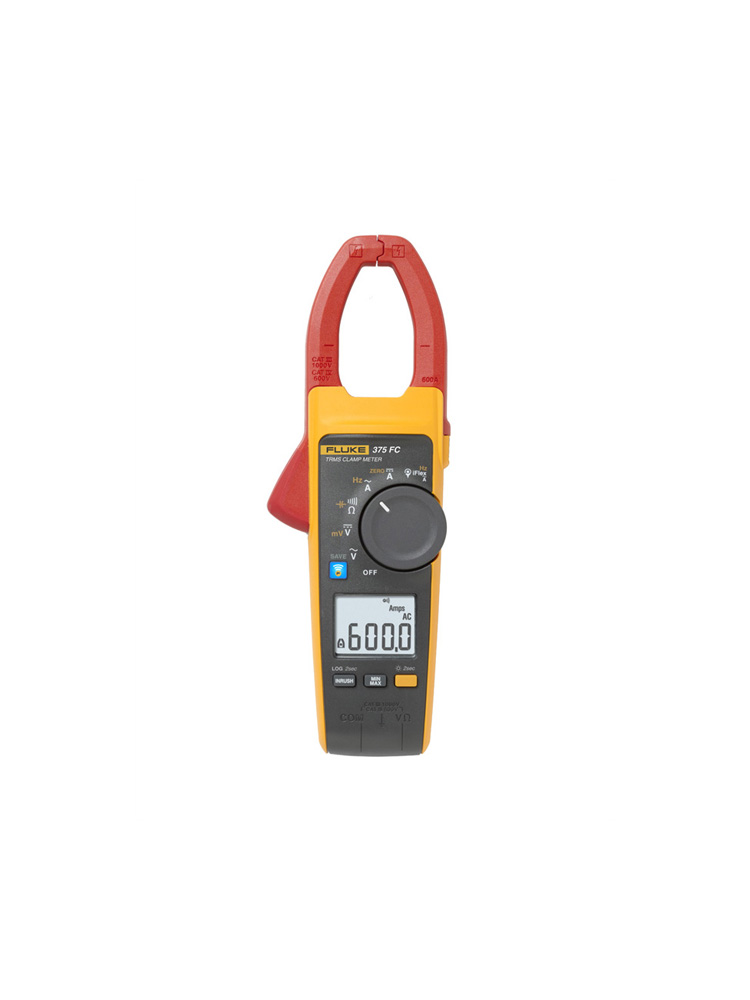

- 제품명Fluke 370 FC 시리즈 True-rms 무선 AC/DC 클램프 미터
- 제조사FLUKE
- 모델374 FC, 375 FC, 376 FC
새로 출시된 Fluke 370 FC 시리즈(376 FC, 375 FC, 374 FC)는 고급 문제 해결 성능을 제공합니다.
iFlex® 플렉시블 전류 프로브는 좁은 공간에 위치한 전선의 연결을 용이하게 해 줍니다.
또한 3개의 클램프 모두 Fluke Connect® 무선 테스트 도구의 제품군으로 포함되었습니다.
이제 다음 기능을 수행할 수 있습니다.
• 측정 로깅 및 추이 분석을 통한 간헐적 오류 파악
• Fluke Connect® 측정 앱을 통해 무선으로 결과 전송
• 현장에서 보고서 작성 및 전송
• 사용자의 Apple 또는 Android 장치와의 Bluetooth 연결을 통해 아크 플래시 존 외부의 측정값을 포착
제품의 주요 특징

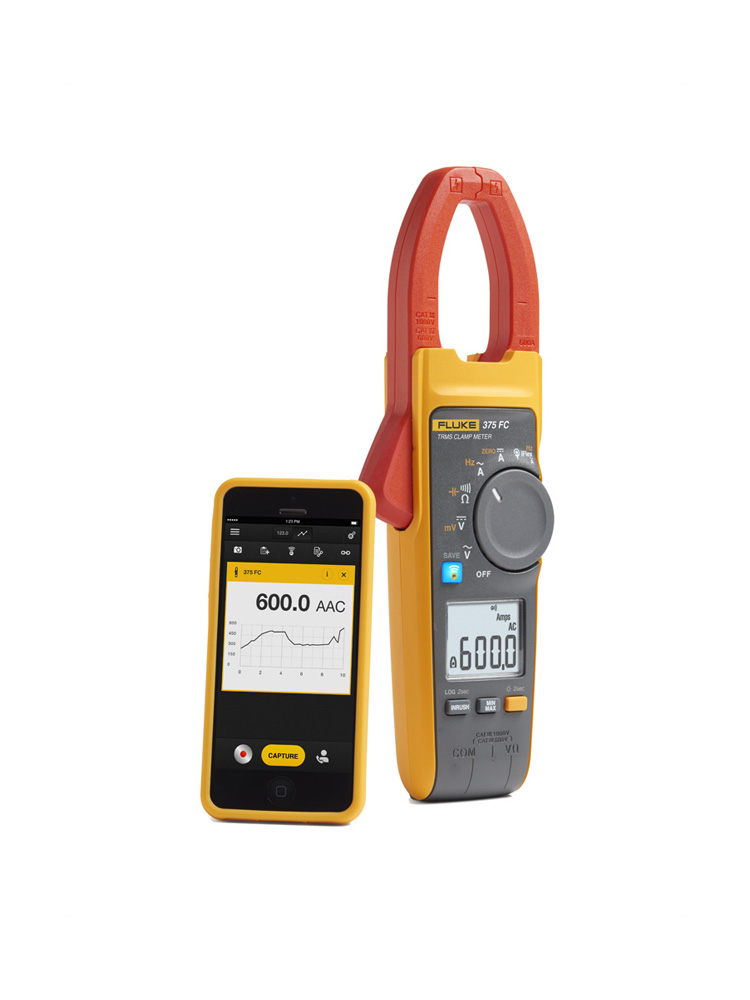

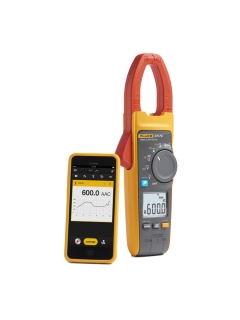

• Fluke Connect 측정 앱으로 스마트폰에 미터를 연결하여 클램프 전원 문제 해결 능력 향상

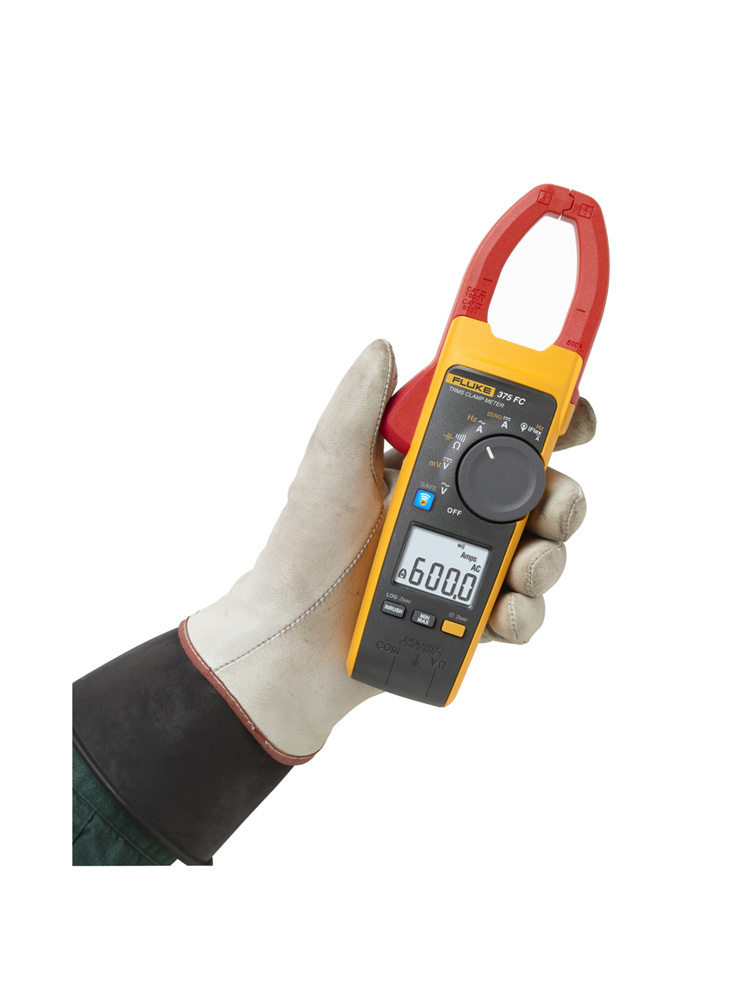

• 미터가 모든 위험 요소를 측정하는 동안 가벼운 PPE를 착용하고 안전한 거리에서 휴대폰으로 측정값 판독
• 결과가 바로 휴대폰과 Fluke Cloud™에 기록
• Fluke 376 FC 및 375 FC의 로깅 기능을 이용해 다른 작업을 수행하면서 간헐적 오류 파악
• 이메일을 통해 현장에서 보고서를 작성 및 공유하거나, ShareLive™ 영상 통화로 실시간 대화
• iFlex 플렉시블 전류 프로브의 측정 범위가 2500A ac까지 확장되어 좁은 공간에 있는 대형 도체에 접근 가능(376 FC에 포함, 375FC 및 374 FC와 호환 가능)
• TPAK 자석 걸이 스트랩(376 FC에 포함, 375 FC 및 374 FC와 호환 가능)으로 프로브를 사용하는 동안 편리하게 보관
• 정확한 모터 드라이브 측정을 위한 통합된 VFD 저역 필터
(Fluke 376 FC 및 375 FC)
• 노이즈를 필터링하고 회로 보호에 표시된 대로 정확히 모터 시동
전류를 캡처하는 독점적인 돌입 측정 기술
• CAT IV 600V, CAT III 1000V 안전 등급
• 3년 보증

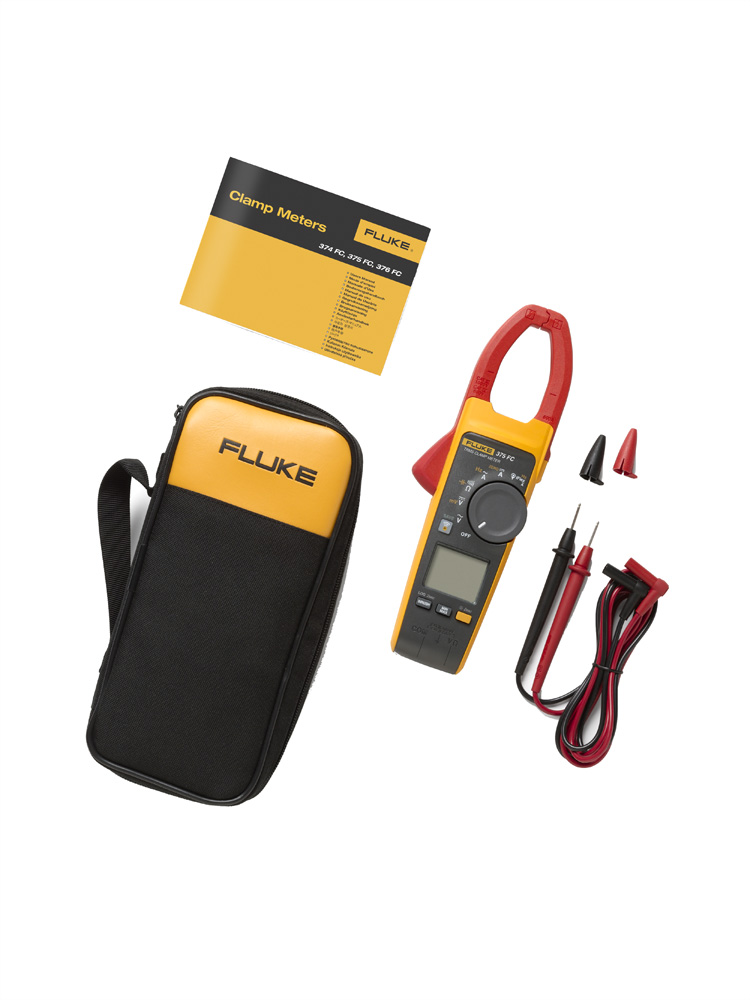

• 휴대용 소프트 케이스
측정 능력
• 1000A AC/DC 전류 측정(376 FC), 600A AC/DC(375 FC 및 364 FC)
• iFlex® 플렉시블 전류 프로브 사용 시 2500A ac 전류 측정
• 1000V AC 및 DC 전압 측정
• 비선형 신호의 정확한 측정을 위한 True-RMS AC 전압 및 전류
• 측정턱 본체 및 iFlex 사용 시 500Hz까지 주파수 측정 (376 FC 및 375 FC)
• 60kΩ(376 FC 및 375 FC) 또는 6000Ω(374 FC)까지 저항 측정 및 연속성 측정
• 변동을 자동으로 캡처하는 최소, 최대, 평균 및 돌입 기록
• 500mV dc 측정 범위, 다른 액세서리(376 FC 및 375 FC)와 인터페이스로 접속
• 1000μF의 정전 용량 측정
로깅 및 추이 분석
Fluke Connect®측정 앱을 통해 무선으로 결과
전송
안전하게 작업
사용자의 Apple 또는 Android 장치와의
Bluetooth 연결을 통해 아크 플래시 존 외부의
측정값을 포착
저역 필터
정확한 모터 드라이브 측정을 위한
통합 VFD 저역 필터(Fluke 376 FC 및 375 FC)
True-RMS
비선형 신호의 정확한 측정을 위한 True-RMS AC
전압 및 전류
보증
3년
비교 차트
| FLUKE 376 FC | FLUKE 375 FC | FLUKE 374 FC | |
| CAT 등급 | CAT III 1000V, CAT IV 600V | CAT III 1000V, CAT IV 600V | CAT III 1000V, CAT IV 600V |
| A AC범위 | 클램프 측정턱 사용 시 999.9A iFlex® 플렉시블 전류 클램프 사용 시 2500A | 클램프 측정턱 사용 시 600A 옵션 iFlex® 플렉시블 전류 클램프 사용 시 2500A | 클램프 측정턱 사용 시 600A 옵션 iFlex® 플렉시블 전류 클램프 사용 시 2500A |
| A DC범위 | 999.9 A | 600 A | 600 A |
| 최적 해상도 | 0.1 A | 0.1 A | 0.1 A |
| V AC 범위 | 1000 V | 1000 V | 1000 V |
| V DC 범위 | 1000 V | 1000 V | 1000 V |
| mV DC 범위 | 500 mV | 500 mV | |
| 저항 범위 | 60.00 kΩ | 60.00 kΩ | 6,000 Ω |
| 주파수 | 5~500.0 Hz | 5~500.0 Hz | |
| 정전 용량 | 1μF~1,000μF | 1μF~1,000μF | 1μF~1,000μF |
| 자동 차단 | ● | ● | ● |
| True RMS | ● | ● | ● |
| 디스플레이 고정 | ● | ● | ● |
| 돌입측정 | ● | ● | ● |
| 백라이트 DC 영점 | ● | ● | ● |
| 최소/최대 | ● | ● | ● |
| VFD저역 필터 | ● | ● | ● |
| 로깅 | ● | ● | ● |
| iFex® 플렉시블 전류 클램프 | 제품 구성 | 옵션 | 옵션 |
| Fluke Connect® 호환 | ● | ● | ● |
사양
| 일반사양 | |
| 터미널과 접지 사이의 최대 전압 | 1000V |
| 배터리 유형 | AA 알카라인 배터리 2개, NEDA 15A IEC LR6 |
| 온도 | 작동시: -10°C~+50°C(14 °F~+122°F) 보관 시: -40°C~+60°C(-40 °F~+140°F) |
| 작동 습도 | 비응축(< 10°C (50°F)), ≤90% RH(10°C~30°C (50°F~86°F)), ≤75% RH(30°C~40°C (86°F~104°F)), ≤45% RH (40°C~50°C(104°F~122°F)) |
| 고도 | 작동시: 3,000m(9,842ft) 보관 시: 12,000m(39,370 ft) |
| 크기 | 24.9cm(9.8인치) x 8.5cm(3.3인치) x 4.5cm(1.7인치) |
| 중량 | 395g(13.9oz) |
| 측정턱 입구 | 34mm(1.3인치) |
| 플렉시블 전류 프로브 지름 | 7.5mm(29인치) |
| 플렉시블 전류 프로브 케이블 길이 (전기 커텍터 방향) | 1.8m(70.8인치) |
| 안전 | IEC 61010-1, 오염도 2 IEC 61010-2-032: CAT III 1000V / CAT IV 600V IEC 61010-2-033: CAT III 1000V / CAT IV 600V |
| IP등급 | IEC 60529: IP30, 비작동 |
| 라디오 주파수 인증 | FCC ID:T68-FBLE IC:6627A-FBLE |
| 전자기파 적합성(EMC) | 기타 지역: IEC 61326-1: 휴대용 전자기 환경, IEC 61326-2-2 CISPR 11: 그룹 1, Class A 대한민국(KCC): Class A 장비(산업 방송 및 통신 장비) USA(FCC): 47 CFR 15 subpart B, 이 제품은 15.103항에 따라 예외 장치로 간주됨 |
| 온도 계수 | 0.1 x 28°C 초과 또는 18°C 미만의 각 섭씨 온도에 대해 지정된 정확도 추가 |
| 기능 | 범위 | 분해능 | 정확도 | 파고율 | 트리거 레벨 |
| 측정턱을 통해 측정하는 AC 전류 | 374 FC, 375 FC: 600.0A 376 FC: 999.9A | 0.1 A | 2% ±5자리 (10Hz~100Hz) | 500A에서 3(375 FC 및 376 FC만) 600A에서 2.5 / 1000A에서 1.42(376 FC만) 2% 추가(C.F.가 2 미만인 경우) | |
| 플렉시블 전류 프로브를 통해 측정하는 AC 전류 | 2500 A | 374 FC, 375 FC: 0.1A(≤ 600.0A), 1A(≤ 2500A) 376 FC: 0.1A(≤ 999.9 A), 1A(≤ 2500A) | 3% ±5자리 (5Hz~500Hz) | 1100A에서 3.0(375 FC및 376 FC만) 2.5(1400A에서) / 1.42(2500A에서) 2% 추가(C.F.가 2 미만인 경우) | |
| DC 전류 | 374 FC, 375 FC: 600.0A 376 FC: 999.9A | 0.1 A | 2% ±5자리 | ||
| AC 전압 | 1000 V | 0.1V(≤600.0V) 1V(≤1000V) | 1.5 % ±5자리 (20Hz~500Hz) | ||
| DC 전압 | 1000 V | 0.1V(≤600.0V) 1V(≤1000V) | 1% ±5자리 | ||
| mV DC | 500.0 mV | 0.1 mV | 1 % ±5자리 | ||
| 측정턱을 통 해 측정하는 주파수 | 375 FC, 376 FC: 5.0Hz~500.0Hz | 0.1Hz | 0.5 % ±5자리 | 5Hz~10Hz, ≥10A 10Hz~100Hz, ≥5A 100Hz~500Hz, ≥10A | |
| 플렉시블 전 류 프로브를 통 해 측정하는 주 파수 | 375 FC, 376 FC: 5.0Hz~500.0Hz | 0.1Hz | 0.5 % ±5자리 | 5Hz~20Hz, ≥25A 20Hz~100Hz, ≥20A 100Hz~500Hz, ≥25A | |
| 저항 | 374 FC: 6,000Ω 375 FC, 376 FC: 60 kΩ | 374 FC: 0.1Ω(≤600Ω), 1Ω(≤6000Ω) 375 FC, 376 FC: 0.1Ω(≤600Ω), 1Ω(≤6000Ω), 10Ω(≤60kΩ) | 1 % ±5자리 | ||
| 정전 용량 | 1000μF | 0.1μF(≤100μF), 1μF(≤1000μF) | 1% ±4자리 |
