주요 기능
ㆍ전압 또는 연속성*을 동시에 테스트할 수 있는 VCHEK™ LoZ 낮은 임피던스 측정 기능
ㆍ비선형 AC 부하를 정확하게 측정할 수 있는 True RMS
ㆍ어두운 영역에서도 잘 보이는 대형 백라이트 디스플레이
ㆍ최소/최대 측정 기능을 사용한 신호 변동 기록
ㆍ범용 게르마늄, 실리콘 및 전력 다이오드를 테스트하는 다이오드 테스트
ㆍ프로브 홀더가 있어 손쉽게 보관할 수 있는 내장 외부 케이스
ㆍ사용자 기능을 추가할 수 있는 자동 및 수동 범위 지정
ㆍ측정 범주 CAT IV 600V 표준을 충족해 안전 수준 강화
ㆍTPAK 자석 걸이(옵션)로 손을 자유롭게 사용할 수 있음

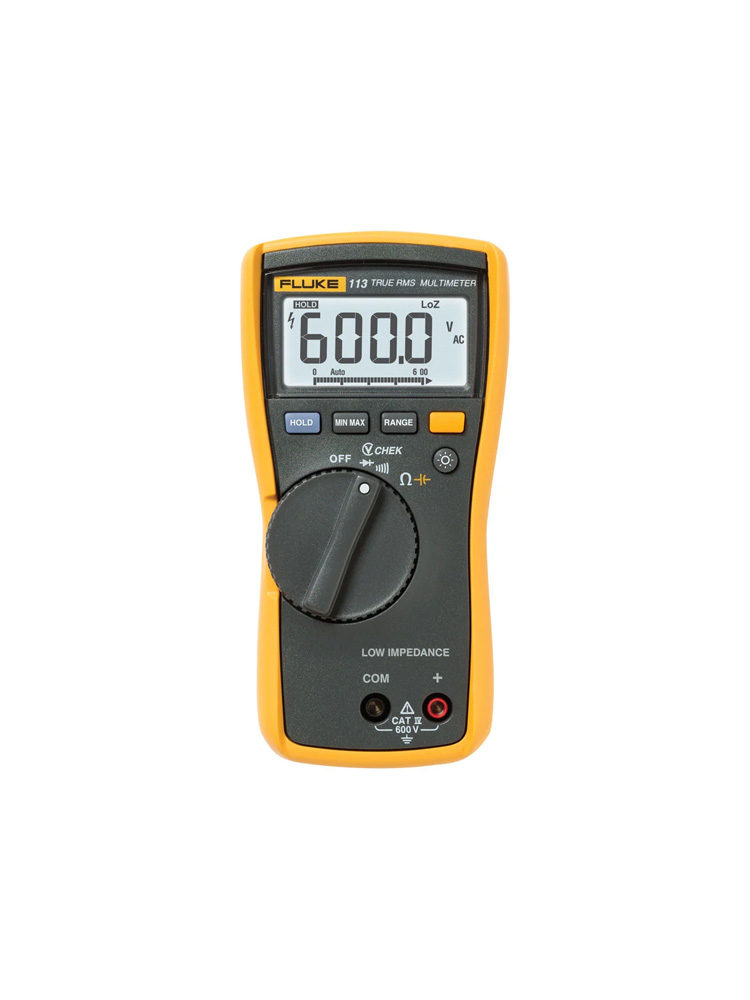

제품 개요: 디지털 멀티미터: Fluke 113 유틸리티 멀티미터
Fluke 113 유틸리티 멀티미터를 사용하면 기본 미터 세트 및 재연결 테스트를 쉽게 수행할 수 있습니다.
이 미터는 사용하기 간편하며, 대부분의 전기 문제를 수리하는 데 필요한 기능을 갖추고 있습니다.
Fluke 113은 Fluke 모델 7-600을 비롯하여 시중에서 제공되는 다른 디지털 멀티미터보다 기능이 크게 향상되었습니다.
사용자는 VCHEK™ LoZ 낮은 임피던스 측정 기능을 사용하여 전압 또는 연속성을 동시에 테스트할 수 있습니다.
또한 LoZ 낮은 임피던스 측정은 주변 도체에 의해 유도되는 고스트 전압을 차단합니다.
*LoZ 낮은 임피던스 측정은 잔류 전류 장치(RCD)에 의해 보호되는 회로에 낮은 부하를 주므로 잔류 전류 장치(RCD)가 작동될 수 있습니다.
최소/최대 측정 기능을 통해 신호 변동을 기록할 수 있습니다.
Fluke 113은 다이오드 테스트를 수행할 수 있으며, 자동 및 수동 범위 설정을 제공합니다.
최신 안전 표준 준수, 백라이트 및 보기 쉬운 대형 디스플레이와 같은 기능을 갖춘 이 미터는 모든 도구함에 필수적으로 구비해야 합니다.
| 사양 | ||
| VCHEK1 2 3 | 범위 | 6.000 V/60.00 V/600.0 V |
| 해상도 | 0.001V/0.01V/0.1V | |
| 정확도 | DC, 45~500Hz: 2.0% + 3 | |
| 500Hz~1kHz: 4.0% + 3 | ||
| 다이오드 테스트4 | 범위 | 2.000V |
| 해상도 | 0.001V | |
| 정확도 | 2.0% + 3 | |
| 연속성4 | 정확도 | 경고음은 20Ω 미만일 때 켜지고 250Ω보다 크면 꺼지며 500μs 이상의 단락을 감지함 |
| Ω4 | 범위 | 600.0Ω/6.000kΩ/60.00kΩ |
| 해상도 | 0.1Ω/0.001kΩ/0.01kΩ | |
| 정확도 | 0.9% + 2/0.9% + 1/0.9% + 1 | |
| 정전 용량4 | 범위 | 1000nF/10.00μF/100.0μF/9999μF |
| 해상도 | 1nF/0.01μF/0.1μF/1μF | |
| 정확도 | 1.9% + 2 | |
| 100μF~1000μF: 1.9% + 2 | ||
| 1000μF: 5% + 20 | ||
| 1. 모든 VChek 전압 범위는 60카운트~범위의 100%로 지정됩니다. 60카운트 미만인 입력은 지정되지 않으므로 이 미터와 다른 True RMS 미터에서 테스트 리드가 회로로부터 분리되거나 서로 단락된 경우 0이 아닌 값을 표시하는 것은 정상입니다. 2. 4000카운트에서 3 이하의 파고율, 전체 스케일에서 1.5로 선형으로 감소. 3. VCHEK 자동 범위에서 측정 가능한 최소 입력은 3V DC입니다. 3V DC 미만을 측정하는 경우에는 범위 버튼을 두 번 눌러 6V DC로 범위를 수동 설정하십시오. 4. 전압을 측정한 후 Ω, 정전 용량, 다이오드 테스트 및 연속성을 유지하기 위해 1분간 기다려야 합니다. | ||
| 사양 | ||
| 터미널과 접지 사이의 최대 전압 | 600V | |
| 디스플레이 | 3 3/4자리, 6000카운트, 초당 4회 갱신 | |
| 작동 온도 | -10°C~50°C(14°F-122°F) | |
| 보관 온도 | -40 °C ~ 60 °C(-22°F ~ 140 °F) | |
| 온도 계수 | 0.1 x (지정된 정확도)/°C(18°C 미만 또는 28°C 초과) | |
| 작동 고도 | 2,000m | |
| 보관 고도 | 10,000 m | |
| 상대 습도 | 95% - 30 °C | |
| 75% - 40 °C | ||
| 45% - 50 °C | ||
| 배터리 유형 | 9V 알카라인, ANSI 1604A/IEC 6F22 | |
| 배터리 수명 | 알카라인: 300시간(통상), 백라이트를 사용하지 않을 경우 | |
| 충격 | IEC 61010-1-2001에 따른 1미터 낙하 실험 통과 | |
| 진동 | Class 2 기기에 대한 MIL-PRF-28800 준수 | |
| 크기(HxWxL) | 167.1 x 85.1 x 46.0 mm(6.58 x 3.35 x 1.81 인치) | |
| 중량 | 13.0 oz(404 g) | |
| 안전 | 측정 Category IV 600V, 공해 지수 2, EMC EN61326-1에 대한 ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 No 61010-1-04, UL 61010-1(2004) 및 IEC/EN 61010-1 제2판 준수 | |
| EMI 규정 | FCC Part 15, Class B 준수 | |
| 사양 | ||
| VCHEK | 입력 임피던스(공칭) | ~3kΩ < 300pF |
| VCHEK | 공통 모드 거부율 | DC, 50Hz 또는 60Hz에서 60dB 초과 |
| (1kΩ 불균형) | ||
| Ω | 개방 회로 테스트 전압 | 2.7 VDC 미만 |
| 최대 스케일 전압 | 0.7 VDC 미만 | |
| 다이오드 테스트 | 개방 회로 테스트 전압 | 2.7 VDC |
| 최대 스케일 전압 | 2.000 VDC | |
| Ω | 단락 회로 전류 | < 350μA |
| 다이오드 테스트 | 단락 회로 전류 | 1.0 mA 미만 |
