MEASUREMENT

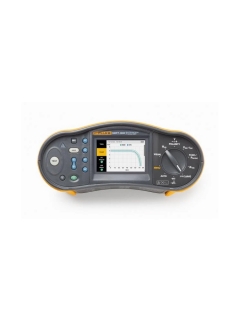

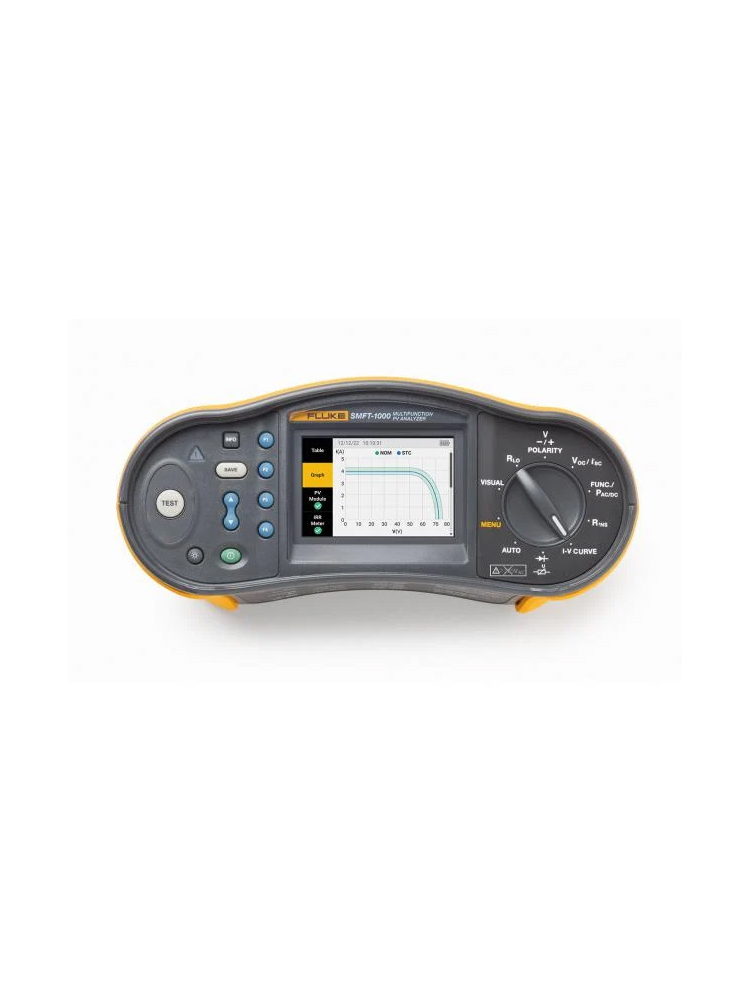

- 제품명SMFT-1000 태양광 공구 키트: Fluke 다기능 PV 테스터 및 성능 분석기(I-V 커브(Curve) 트레이서)
- 제조사FLUKE
- 모델SMFT-1000
주요 기능
ㆍ카테고리 1 및 카테고리 2 테스트에 대한 IEC 62446-1 표준을 충족하는 올인원 태양광 PV 시스템 테스트 솔루션
ㆍ최대 1000V DC의 PV 모듈/스트링에서 개방 회로 전압(VOC) 측정
ㆍ최대 20A DC의 PV 모듈/스트링에서 단락(ISC) 전류 측정
ㆍ현장 I-V 커브 결과는 제조업체 I-V 커브 데이터와 분석기 화면의 측정된 데이터와 비교합니다.
ㆍFluke TruTest™ 데이터 관리 소프트웨어와 호환

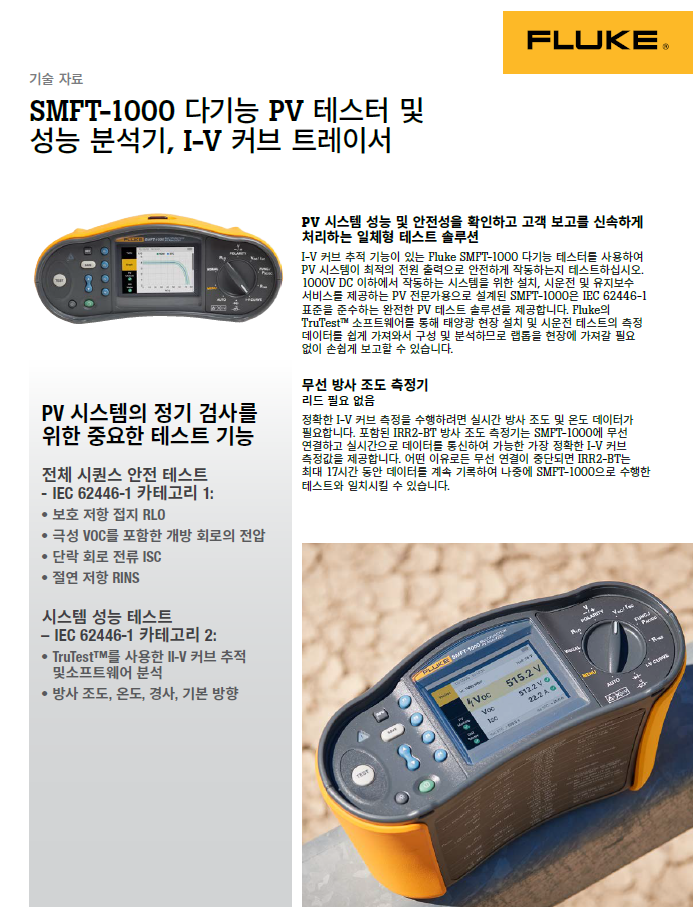

제품 개요: SMFT-1000 태양광 공구 키트: Fluke 다기능 PV 테스터 및 성능 분석기(I-V 커브(Curve) 트레이서)

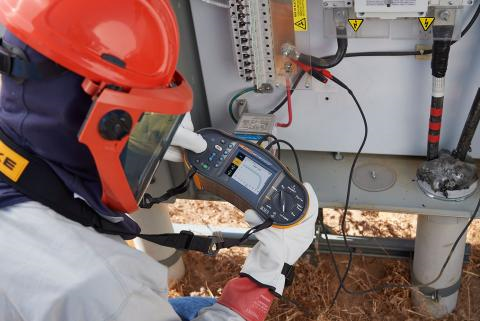

PV 시스템 성능 및 안전성을 검증하고 클라이언트 보고를 신속하게 처리하기 위한 올인원 테스트 솔루션입니다.
I-V 커브 추적 기능이 있는 Fluke SMFT-1000 다기능 테스터를 사용하여 PV 시스템이 최적의 출력으로 안전하게 작동하고 있는지 테스트하십시오.
최대 1000V DC 이하를 운용하는 시스템을 위한 설치, 시운전 및 유지보수 서비스를 제공하는 PV 전문가용으로 설계된 SMFT-1000은
IEC 62446-1 표준을 준수하는 완전한 PV 테스트 솔루션을 제공합니다..
Fluke의 TruTest™ 소프트웨어를 통해 태양광 현장 설치 및 시운전 테스트의 측정 데이터를 쉽게 가져오고, 정리하고, 분석하여 노트북을 현장에 가져오지 않고도 손쉽게 보고할 수 있습니다.
PV 시스템의 정기 검사를 위한 핵심 테스트 기능
전체 시퀀스 안전 테스트 – IEC 62446-1 카테고리 1:
ㆍ보호 접지 저항(Rpe)
ㆍ개방 회로 전압(Voc)
ㆍ단락 회로 전류(Isc)
ㆍ절연 저항(Rins)
ㆍ극성
ㆍROI 및 시스템 성능 테스트 – IEC 62446-1 카테고리 2:
TruTest를 이용한 I-V 커브 추적 및 소프트웨어 분석
ㆍ방사 조도, 온도, 기울기, 기본 방향

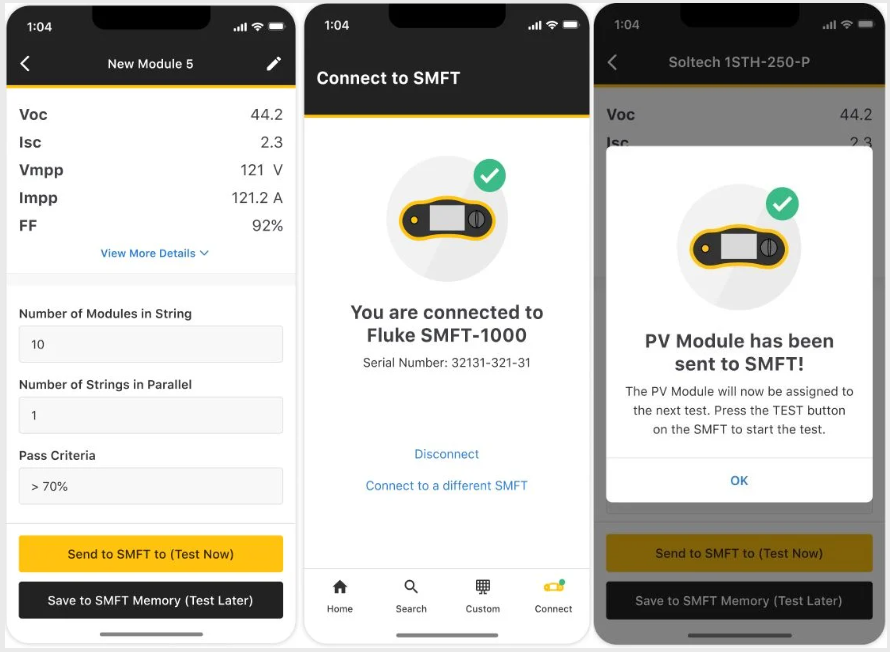

Fluke TruTest™ 태양광 데이터베이스 앱
SMFT-1000 다기능 PV 테스터와의 원활한 공동 작업을 위해 설계된 Fluke TruTest™ 태양광 데이터베이스 앱을 사용하여 테스트를 보다 쉽고 효율적으로 수행할 수 있습니다.
이 앱은 패널광 패널의 사양을 분석기로 바로 가져올 수 있는 광범위한 태양광 패널 데이터베이스를 갖추고 있어
어디에 있든 120,000개가 넘는 다양한 유형의 PV 패널에 쉽게 액세스할 수 있으며 수동 입력이 필요하지 않아 테스트 프로세스를 크게 간소화할 수 있습니다.

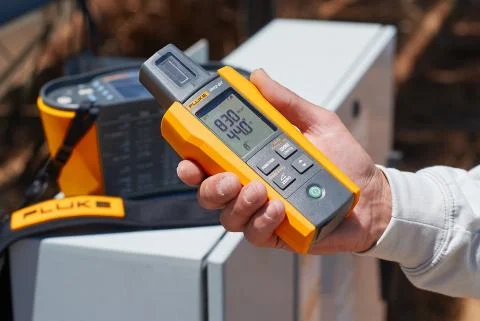

무선 방사 조도 측정기: 리드가 필요하지 않음
정밀한 I-V 커브 측정을 수행하려면 실시간 방사 조도 및 온도 데이터가 필요합니다.
포함된 IRR2-BT 방사 조도 측정기는 SMFT-1000에 무선으로 연결되어 실시간으로 데이터를 전달함으로써
가장 정확한 I-V 커브 측정치를 제공합니다.
어떤 이유로든 무선 연결이 중단되는 경우, IRR2-BT는 최대 17시간 동안 데이터를 계속 기록하며, 나중에 SMFT-1000으로 실시한 검사와 데이터를 맞춰볼 수 있습니다.
다른 테스트를 수행하는 동안 테스트 리드의 구성을 지속적으로 변경하는 것은 번거롭습니다.
Fluke의 받은 “리드 유지” 시스템을 사용하면 설치 시 낭비되는 시간이 줄어들고 PV 시스템을 테스트하는 동안 사용자 오류가 덜 발생합니다.
이제 더 짧은 시간 안에 현장에서 더 많은 테스트를 완료할 수 있습니다.

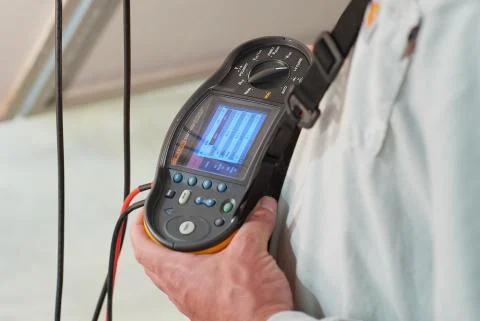

통합 인터페이스가 있는 컬러 스크린: 화면에 표시되는 지침은 테스트에 대한 간단한 설명을 제공합니다.
SMFT-1000을 자동 테스트 모드로 전환하면 다양한 조합으로 자동 테스트 시퀀스를 수행합니다.
ㆍ절연 테스트 포함 또는 절연 테스트 미포함
ㆍ카테고리 1 또는 카테고리 1 및 2에 대한 IEC 62446-1 테스트
ㆍ보호 등급 I 또는 보호 등급 II에 대한 IEC 62446-1 테스트
현장 I-V 커브 결과: 제조업체 I-V 커브 데이터와 실시간으로 측정되는 데이터와 비교합니다.
현장에서 I-V 커브 판독값을 측정하는 동안, SMFT-1000은 측정치가 테스트 데이터에 로드될 때
제조업체에서 정의한 모듈 사양과 비교하여 커브를 표시합니다.
따라서 노트북이나 태블릿을 사용하지 않고도 측정치를 즉시 확인할 수 있습니다.
새로 설치할 때 I-V 커브 테스트를 실행하여 현장 사양에 맞게 작동하는지 확인하거나 기존 모듈 또는 스트링이 예상 성능 수준으로 작동하는지 테스트하십시오.
육안 검사 기록 후 TruTest™ 태양광 소프트웨어로 데이터 관리
육안 검사에 대한 PV 시스템 IEC 규정을 충족하기 위해, SMFT-1000은 메모리에 직접 관찰 사항을 기록할 수 있는 편리한 설정을 갖추고 있습니다.
나중에 TruTest™ 소프트웨어에 정보를 다운로드하여 프로젝트 보고서에 통합할 수 있습니다.
TruTest™는 태양광 자산 관리, 데이터 저장 및 보고를 단일 플랫폼에 통합합니다.
고객이 이해하기 쉬운 보고서를 생성하려면 I-V 곡선을 통해 패널의 효율성을 분석하든,
IEC 62446-1에 따라 카테고리 1 테스트 체제를 통해 시스템의 안전성을 테스트하든, 적절한 데이터 관리가 중요합니다.
TruTest™ 소프트웨어를 사용하면 측정 결과를 태양광 다기능 테스터에서 컴퓨터로 빠르고 쉽게 직접 가져오고,
데이터를 구성 및 분석하며, 가져온 이전 측정값과 개별 자산 데이터를 비교하고, 포괄적이고 시각적인 클라이언트 보고서를 제공할 수 있습니다.
ㆍ태양광 현장 설치 및 시운전 테스트에서 측정 데이터를 쉽게 관리
ㆍIEC 62446-1 및 기타 지침을 준수하는 검사 및 보고서를 빠르게 생성
ㆍ쉬운 통과/실패 시각 자료를 포함하는 I-V 커브 분석, 여러 번의 현장 방문에서 I-V 커브의 변화 확인
ㆍ현장 데이터를 이전 현장 데이터와 비교하여 시간 경과에 따른 변화를 확인
ㆍTruTest™의 무료 60일 데모 버전을 다운로드하십시오. 소프트웨어 키를 구입하여 Lite 또는 Advanced 버전의을 사용하십시오.
| Fluke SMFT-1000 다기능 PV 분석기 | |||
| 보호 도체 저항(RLo) | |||
| 표시 범위 | 측정 범위 | 분해능 | 정확도 |
| 0.00Ω - 19.99Ω | 0.20Ω - 19.99Ω | 0.01Ω | ±(2% + 2자리) |
| 20.0Ω - 199.9Ω | 20.0Ω - 199.9Ω | 0.1Ω | ±(2% + 2자리) |
| 200Ω - 2000Ω | 200Ω - 2000Ω | 1Ω | ±(5% + 2자리) |
| 테스트 전류 | ≥ 200mA(≤ 2Ω + Rcomp) | ||
| 테스트 전압 | 4V DC … 10V DC | ||
| 극성 역전 | 예 | ||
| 테스트 리드 영점(Rcomp) | 최대 3Ω | ||
| PV 모듈/PV 스트링, 개방 회로 전압(Voc) | |||
| 표시 범위 | 측정 범위 | 분해능 | 정확도 |
| 0.0V - 99.9V | 5.0V - 99.9V | 0.1V | ±(0.5% + 2자리) |
| 100V - 1000V | 100V - 1000V | 1V | ±(0.5% + 2자리) |
| 극성 테스트 | 예 | ||
| PV 모듈/PV 스트링, 단락 전류(Is/c) | |||
| 표시 범위 | 측정 범위 | 분해능 | 정확도 |
| 0.0A - 20.0A | 0.2A - 20.0A | 0.1A | ±(1% + 2자리) |
| 절연 저항(RINS) | |||
| 표시 범위 | 측정 범위 | 분해능 | 정확도 |
| 0.00MΩ - 99.99MΩ | 0.20MΩ - 99.99MΩ | 0.01MΩ | ±(5% + 5자리) |
| 100.0MΩ - 199.9MΩ | 100.0MΩ - 199.9MΩ | 0.1MΩ | ±(10% + 5자리) |
| 200MΩ - 999MΩ | 200MΩ - 999MΩ | 1MΩ | ±(20% + 5자리) |
| 측정 범위 | 분해능 | 정확도 | |
| 테스트 전압 @ 무부하 | 50V / 100V / 250V 최대 199.9MΩ | 1V | 0% ~ + 20% |
| 500V / 1000V 최대 999MΩ | |||
| 테스트 전압 @ ≥ 1mA | 250V @ 250kΩ | 1V | 0% ~ + 10% |
| 500V @ 500kΩ | |||
| 1000V @ 1MΩ | |||
| 테스트 전류 | 최소 1mA(@ 250kΩ / 500kΩ / 1MΩ) | ||
| 최대 1.5mA(단락) | |||
| 차단 다이오드 점검(Vbd) | |||
| 표시 범위 | 측정 범위 | 분해능 | 정확도 |
| 0.00V DC - 6.00V DC | 0.50V DC - 6.00V DC | 0.01V DC | ±(5% + 10자리) |
| 서지 보호 장치(SPD) | |||
| 표시 범위 | 측정 범위 | 분해능 | 정확도 |
| 0V DC - 1000V DC | 50V DC - 1000V DC | 1V DC | ±(10% + 5자리) |
| 4mm 테스트 소켓을 통한 AC/DC 전압 측정 | |||
| 표시 범위 | 측정 범위 | 분해능 | 정확도 |
| 0.0V AC - 99.9V AC | 5.0V AC - 99.9V AC | 0.1V | ±(2.5% + 2자리) |
| 100V AC - 700V AC | 100V AC - 700V AC | 1V | ±(2.5% + 2자리) |
| 0.0V DC - 99.9V DC | 5.0V DC - 99.9V DC | 0.1V | ±(2.5% + 2자리) |
| 100V DC - 1000V DC | 100V DC - 1000V DC | 1V | ±(2.5% + 2자리) |
| AC/DC 검출 | 예(자동) | ||
| + / - 극성 점검 | 예 | ||
| AC/DC 전류, i100 클램프 | |||
| 표시 범위 | 측정 범위 | 분해능 | 정확도(DC, AC 50Hz/60Hz) |
| 0.0A DC – 100A DC | 1.0A DC – 100A DC | 0.1A | ±(5% + 2자리) * |
| 0.0A AC – 100A AC TRMS | 1.0A AC – 100A AC TRMS | 0.1A | ±(5% + 2자리) * |
| * i100 클램프 공차는 포함되지 않음 | |||
| i100 클램프 공차 | |||
| 표시 범위 | 측정 범위 | 출력 신호 | 정확도(DC, AC 50Hz/60Hz) |
| N/A | 1A - 100A DC 또는 AC < 1kHz | 10mV/A AC/DC | ±(1.5% + 0.1A) |
| AC/DC 전원 측정(i100 클램프 사용) | |||
| 표시 범위 | 측정 범위 | 분해능 | 정확도(DC, AC 50Hz/60Hz) |
| 0.0V AC - 700V AC | 5.0V AC - 700V AC | 0.1V | ±(2.5% + 2자리) |
| 0.0V DC - 1000V DC | 5.0V DC - 1000V DC | ||
| 0A AC/DC - 100A AC/DC | 1A AC/DC - 100A AC/DC | 0.1A | ±(6.5% + 3자리) |
| 0kW/kVA – 100kW/kVA | 5kW/kVA – 100kW/kVA | 1kW/kVA | ±(10% + 4자리) |
| 일반 사양 | |||
| SMFT-1000 크기 | 10cm x 25.0cm x 12.5cm(3.8in x 9.8in x 4.9in) | ||
| SMFT-1000 중량 | 1.4kg(3.09lb) | ||
| 배터리 | AA IEC LR6 6개 | ||
| 작동 온도 | 0°C ~ 50°C(32°F ~ 122°F) | ||
| 보관 온도 | -30°C ~ 60°C(-22°F ~ 140°F), 배터리 제거 | ||
| 작동 고도 | 최대 2000m | ||
| 보관 고도 | 최대 2000m | ||
| 안전성 | |
| SMFT-1000PV 분석기 | IEC 61010-1 오염도 2 |
| IEC 61010-2-034 CAT III 1000V DC, CAT III 700V AC | |
| i100 Current Clamp | IEC 61010-2-032, 유형 D(절연 도체용), 1000V |
| 액세서리 | IEC 61010-031 |
| TL1000-MC4 | CAT III 1500V, 20A |
| TP1000 원격 프로브(캡 포함) | CAT IV 600V, CAT III 1000V, 10A |
| TP1000 원격 프로브(캡 미포함) | CAT II 1000V, 10A |
| TL1000 테스트 리드 | CAT III 1000V, 10A |
| TL1000/30M 테스트 리드 | CAT III 1000V, CAT IV 600V, |
| 5A(릴 포함) 10A(완전 확장) | |
| TP74 테스트 프로브(캡 포함) | CAT III 1000V, 10A |
| TP74 테스트 프로브(캡 미포함) | CAT II 1000V, 10A |
| AC285 앨리게이터 클립 | CAT III 1000V, 10A |
| 성능 | IEC 61557-1, IEC 61557-2, IEC 61557-4, IEC 61557-10 |
| 전자기파 적합성(EMC) | |
| 국제 | IEC 61326-1: 휴대용 전자기 환경, CISPR 11: 그룹 1, 클래스 A |
| 그룹 1: 장비가 자체의 내부 기능에 필요한 에너지인 전도적으로 커플링된 | |
| 무선 주파수를 의도적으로 생성 및/또는 사용함. | |
| 클래스 A: 장비는 가정용 이외의 모든 시설에서 사용하기 적합하며 가정용으로 사용되는 건물에 제공하는 저전압 전원 공급 네트워크에 직접 연결된 장비에도 적합합니다. 장비에는 전도 및 방사성 장해로 인해 기타 환경에서 전자기 호환성을 확인하는 데 있어 | |
| 잠재적인 문제가 있을 수 있습니다. | |
| 주의: 이 장비는 주거 환경에서는 사용할 수 없으며 이러한 환경에서의 무선 수신에 대한 | |
| 적절한 보호를 제공하지 않을 수 있습니다. | |
| 무선 라디오 모듈 | |
| 주파수 범위 | 2.402 ~ 2.480GHz |
| 출력 전압 | 8dBm |
