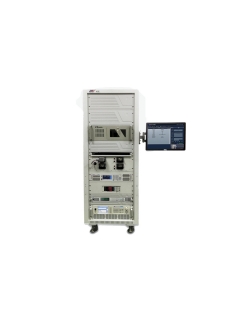

AT-T2000

전원 공급 장치 테스트 시스템

AT-T2000 자동 스위치 전원 공급 장치 테스트 시스템은 AC/DC 또는 DC/DC 전원 공급 장치, 어댑터, 충전기, LED 전원 공급 장치 등에 적합합니다.

시스템은 하드웨어 모듈형 임베디드 프레임워크 구조를 채택하여 다양한 하드웨어 옵션을 제공할 수 있습니다.

요구 사항에 맞춰 고객 비용 관리를 용이하게 합니다.

이 시스템은 프로그래밍 가능한 AC/DC 전원 공급 장치, DC 전자 부하, 전력 분석기, 디지털 오실로스코프, 타이밍/잡음 분석기 등의 다양한 브랜드/모델과 호환됩니다.

시스템에는 전원 공급 장치 특성의 최적화 표준에 대한 테스트 항목이 있습니다.

개방형 소프트웨어 아키텍처와 결합되어 사용자는 필요에 따라 테스트 프로그램을 편집할 수 있습니다.

시스템은 한 번에 여러 개체를 테스트할 수 있도록 지원하므로 생산 및 테스트 용량이 크게 향상됩니다.

동시에 여러 그룹의 출력 스위칭 전원 공급 장치 제품에 대한 테스트도 지원하여 모든 형태의 스위칭 전원 공급 장치에 대한 테스트 요구 사항을 충족합니다.

강력한 기능과 간단한 조작을 통해 시스템은 자동으로 테스트 보고서를 생성하고 통계 분석을 편집하며 시스템 관리를 수행하여 현대적인 품질 관리 및 생산 테스트 요구 사항을 충족할 수 있습니다.

동시에 스위칭 전원 공급 장치 제조업체의 생산 라인을 위한 가장 이상적인 통합 성능 자동 테스트 시스템인 원격 네트워크 모니터링을 실현하기 위해 작업 현장 프로세스 제어 시스템도 지원합니다.

제품 특징

스위칭 전원 제품 특성 최적화를 위한 표준 테스트 항목, 배우기 쉽습니다.

시스템 아키텍처는 모듈형이고 유연하며 유지 관리 및 확장이 용이하도록 설계되었습니다.

단일 테스트, 실험실 검증 테스트 또는 QA 테스트 여러 테스트를 동시에 지원할 수 있습니다.

사용자가 테스트 프로그램을 작성하고 수정할 수 있는 개방형 소프트웨어 편집 플랫폼

단일 그룹 출력 스위치 전원 공급 장치 제품 테스트, 다양한 전원 공급 장치 테스트 요구 사항 충족

시스템 인터페이스는 인간화되어 있고 작동 및 학습이 용이하여 생산 라인의 요구 사항을 충족합니다.

기능 및 장점

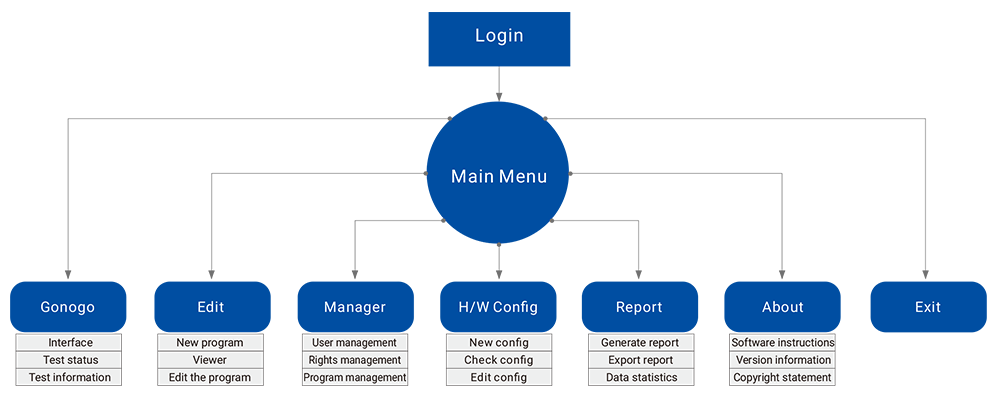

소프트웨어 아키텍처 및 사양

모듈 기능 설명(위 그림 참조)

● 로그인: 올바른 사용자 이름과 비밀번호로 소프트웨어의 메인 메뉴에 로그인합니다.

● GO/NOGO(테스트 실행): 메인 테스트 인터페이스, 테스트 상태 및 결과 표시 화면으로, 테스트 프로세스의 일부 해당 작업에 사용할 수 있으며 작업 순서 등 테스트 정보를 설정할 수 있습니다. 테스트 보고서에 반영될 예정입니다.

● 편집: 테스트 프로그램을 추가 및 편집합니다. 즉, 사용자는 필수 사양에 따라 테스트 항목을 선택하고 해당 매개변수를 입력합니다.

● H/W(하드웨어) : 필요에 따라 테스트 하드웨어를 일치시키고 정보를 설정한 후 파일로 저장한 후 Edit 모듈과 결합하여 필요한 테스트 제품에 해당하는 하드웨어 구성을 선택합니다.

● 관리: 소프트웨어 사용자 관리(추가, 편집 또는 삭제); 사용자 권한 관리; 테스트 절차 관리(출시, 가져오기 또는 내보내기 삭제 등)

● 정보: 버전, 저작권 등 소프트웨어에 대한 정보를 봅니다.

● 종료: 테스트 소프트웨어를 종료하려면 선택합니다.

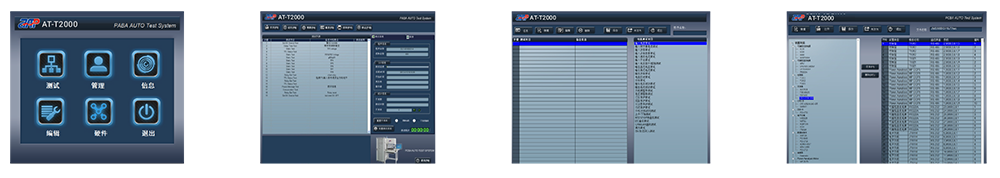

소프트웨어 인터페이스 다이어그램

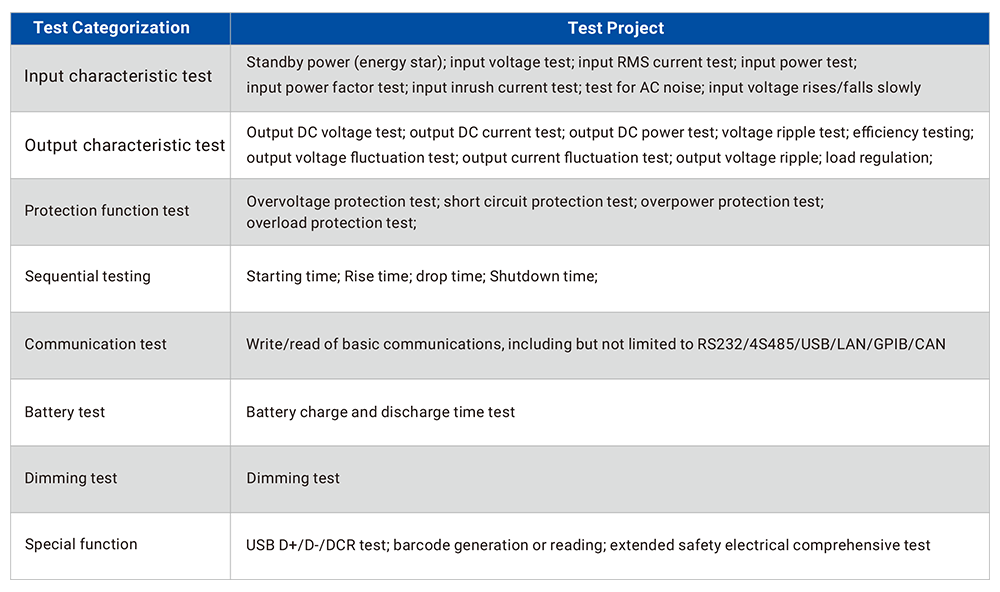

테스트 프로젝트
