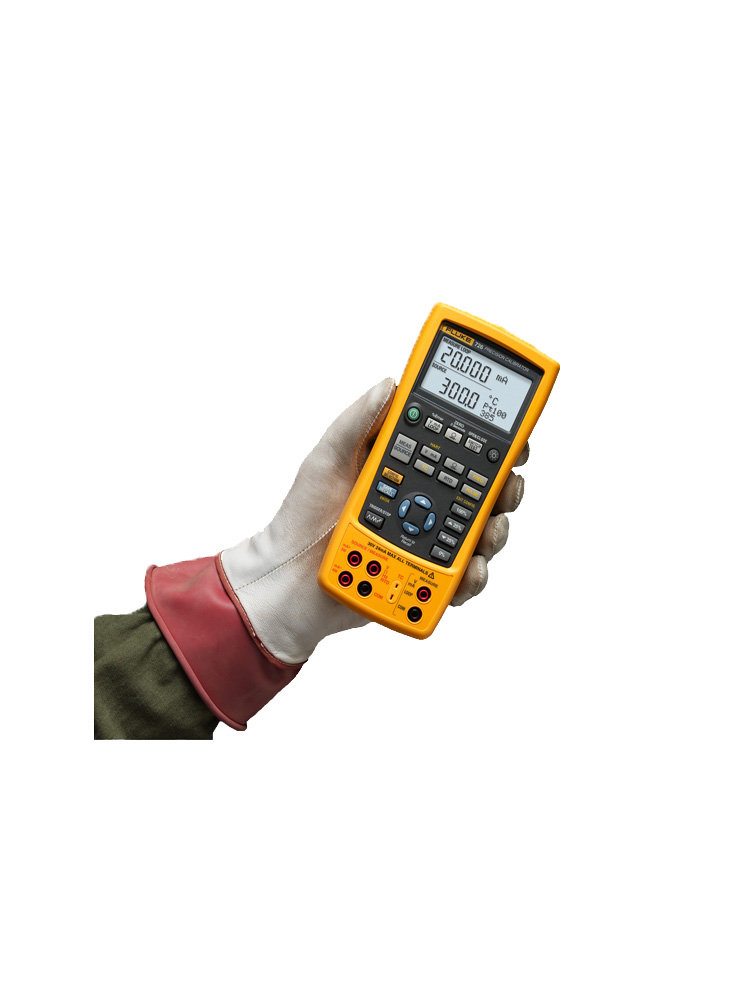

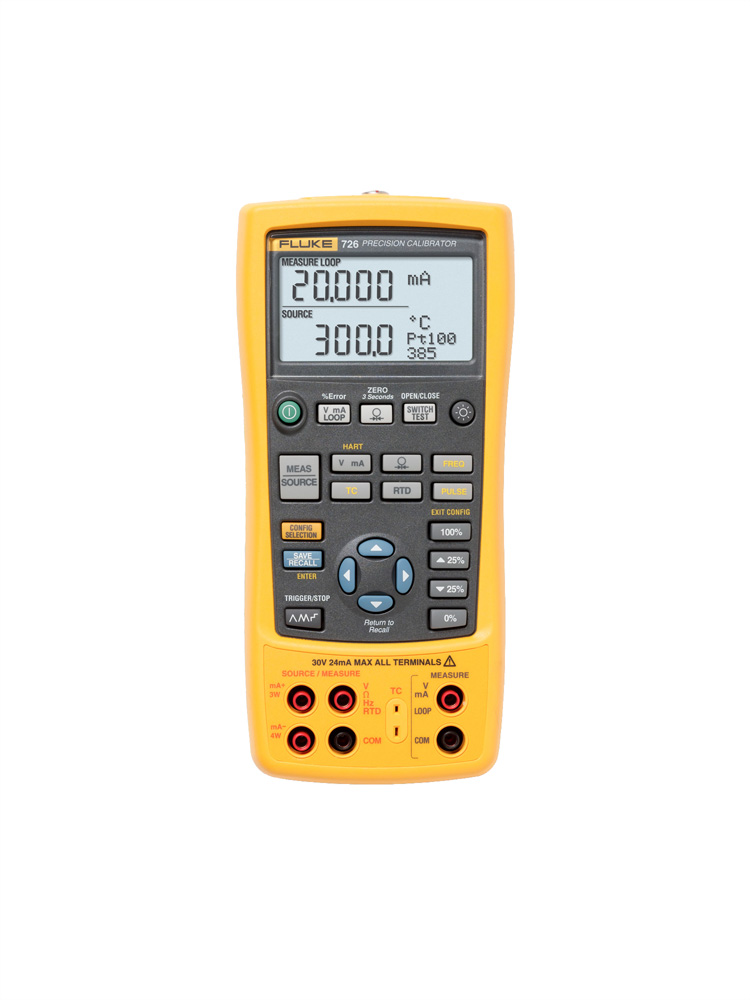

Fluke 726 정밀 다기능 공정 교정기
  • 제품명726 정밀 다기능 공정 교정기
  • 제조사FLUKE
  • 모델726
제품정보

주요 기능

  • 정확도 0.01%의 더욱 정밀한 측정 및 교정 소스 성능
  • 두 가지 별도의 채널, 공정 신호를 동시에 측정, 소싱 및 확인
  • 전압, mA, RTD, 열전대, 주파수 및 저항을 측정하여 센서 및 트랜스미터 테스트
  • 전압, mA, 열전대, RTD, 주파수, 저항 및 압력을 소싱/시뮬레이션하여 트랜스미터 교정
  • 29개의 Fluke 700Pxx 압력 모듈을 사용하여 압력 측정 또는 소싱*
  • 압력 측정과 동시에 mA를 소싱하여 밸브 및 I/P 테스트 수행
  • 통합 압력 스위치 테스트로 스위치 설정, 재설정 및 데드 밴드 캡처
  • 최대 8개의 교정 결과를 저장할 수 있는 메모리 기능, 나중에 분석하기 위해 교정 데이터를 현장에서 저장하여 이동
  • 트랜스미터 오류율(%) 계산 기능으로 별도 계산기 없이 교정 결과 도출
  • 자동 스텝 및 자동 램프 기능을 통한 빠른 선형성 테스트
  • 실시간 mA 측정에 따른 24V 루프 공급을 사용하여 테스트하는 동안 트랜스미터에 전력 공급
  • 나중에 사용하기 위해 자주 사용하는 테스트 설정 저장
  • 향상된 유량계 테스트를 위한 주파수 가산기 및 주파수 펄스 트레인 공급 모드
  • HART 기기와의 호환성을 위해 HART 모드에서 mA 측정 및 소싱에 250Ω 저항기 삽입
  • 사용자 지정 RTD 커브로 인증된 RTD 프로브에 교정 상수를 추가, 온도 측정 향상
  • 안정성 향상을 위한 새로운 전압 입력 보호 디자인
  • 3년 제품 보증

* 압력 펌프 필요




교정 성능 향상

 Fluke 726 정밀 다기능 공정 교정기는 폭넓은 워크로드 범위, 교정 성능 및 뛰어난 정확성을 염두에 두고 공정 산업을 위해 특별히 설계되었습니다.

726은 거의 모든 공정 매개 변수를 측정 및 소싱하며, 거의 모든 것을 교정할 수 있습니다.

또한 계산기 없이 결과를 해석하고 나중에 분석하기 위해 측정 데이터를 저장합니다.




측정 정확도
전압 DC30.000 V0.01%+ 2mV(상단 디스플레이)
20.000 V0.01%+ 2mV(하단 디스플레이)
90.00 mV0.01% + 10 μV
-10.00 mV~75.00 mV0.025% + 1카운트(TC 커넥터 사용)
전류 DC24.000 mA0.01% + 2mA
저항0.0~4000.0Ω± 0.015%
주파수2.0~1000.0 CPM0.05% + 0.1cpm
1.0~1000.0 Hz0.05% + 0.1Hz
1.00~15.00 kHz0.05% + 0.01 kHz
감도1V 피크-피크-최소
압력정확도: 29개의 압력 모듈을 사용하여 범위의 0.025%부터(자세한 사양은 옵션 및 액세서리에서 압력 모듈 참조) 차압, 게이지 압력, 진공압, 절대압, 이중 압력 및 고압에 사용 가능한 모듈
소스 정확도
전압 DC100.00 mV0.01% + 10 μV
20.000 V0.01% + 2 mV
-10.00 mV~75.00 mV0.025% + 1카운트(TC 커넥터 사용)
전류 DC24.000mA(소스)0.01% + 2μA
24.000mA(시뮬레이션)0.01% + 2μA
저항범위, 정확도(판독값의 % + 하한) 및 여기 전류5~400Ω, 0.015% + 0.1Ω, 0.1~0.5mA
5~400Ω, 0.015% + 0.05Ω, 0.5~3mA
400~1500Ω, 0.015% + 0.5Ω, 0.05~0.8mA
1500~4000Ω, 0.015% + 0.5Ω, 0.05~0.4mA
주파수2.0~1000.0 CPM0.05%
1.0~1000.0 Hz0.05%
1.0~10.0 kHz0.25%
10.0~15.0 kHz0.50%
파형5 V p-p 직사각형파, -0.1 V 오프셋
RTD 및 열전대
측정 및 소싱 정확도Cu101.8°C
NI-1200.15°C
PT-100(385)0.45 °C
PT-100(392)0.35 °C
PT-100(391-JIS)0.35 °C
PT-200(385)0.95 °C
PT-500(385)0.55 °C
PT-1000(385)0.35°C
RTD 분해능0.01 °C(0.01 °F)
Cu10.01 C0.1 °C(0.1 °F)
J0.4℃
K0.5°C
T0.4℃
E0.4℃
R1.4°C
S1.4°C
B1.4°C
L0.45°C
U0.45°C
N0.6°C
XK0.4℃
BP1.1°C
TC 분해능J, K, T, E, L, N, U: 0.1°C, 0.1°F B, R, S: 1°C, 1°F
사양
램프 기능소싱 기능전압, 전류, 저항, 주파수, 온도
램프저속 램프, 고속 램프, 25% 스텝 램프
루프 전력 기능전압24 V
정확도10%
최대 전류합선 보호 차단 시, 22 mA
스텝 기능소싱 기능전압, 전류, 저항, 주파수, 온도
단계범위의 25%, 범위의 100%
환경적 사양
작동 온도-10 °C~+55 °C
보관 온도-20 °C~+71 °C
작동 고도3000m
안전 사양
기관 승인EN 61010-1:1993, ANSI/ISA S82.01-1994, CAN/CSA C22.2 No 1010.1:1992
기계 및 일반 사양
크기200 x 96 x 47 mm(7.9 x 3.8 x 1.9인치)
중량650 g(23 oz)
배터리AA 알카라인 배터리 4개
배터리 교체교정 씰을 제거하지 않고도 액세스할 수 있는 별도의 배터리 보관 공간
측면 포트 연결압력 모듈 커넥터, 원격 실시간 프로그래밍에도 사용됨
