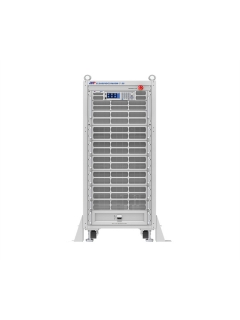

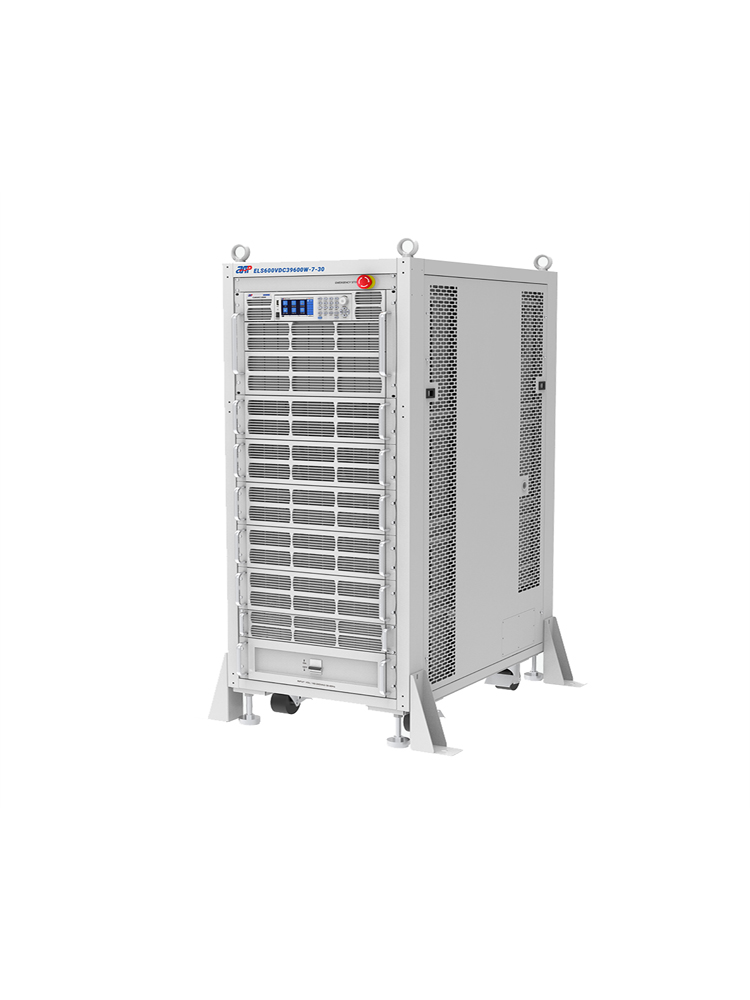

ELS Series

DC 전자 부하 시스템

표준화된 DC 전자 부하 시스템은 7U 높이 단위로 구성됩니다.

단일 캐비닛의 최대 입력 전류 및 전력은 최대 3000A, 73.5kW입니다.

입력 용량을 294kW까지 늘리기 위해 마스터-슬레이브 구성을 지원합니다.

이 캐비닛은 세계적으로 유명한 회로 차단기를 사용하여 내부 DC E-load 모듈의 입력을 제어합니다.

전원을 켜면 지정된 장치가 마스터로 구성되어 모든 슬레이브 장치를 제어합니다.

비상 정지 상황에서 EMS는 캐비닛의 모든 장치를 AC 공급으로부터 차단하여 안전한 작동을 보장합니다.

제품 특징

조정 가능한 전류 슬루율, 조정 가능한 CV 루프 속도

초고정밀 전압 및 전류 측정

단락 테스트 모드

자동 모드 기능은 복잡한 테스트를 쉽게 수행할 수 있는 방법을 제공합니다.

V-모니터/I-모니터

완벽한 보호: OCP, OPP, OTP, 과전압 및 역방향 경보

CV/CC/CR/CP, CV+CC/CV+CR/CR+CC 복합 동작 모드 등 4가지 기본 동작 모드 제공

비상 정지 기능을 갖추고 있어 모든 관리형 DC eLoad를 한 번에 물리적으로 차단

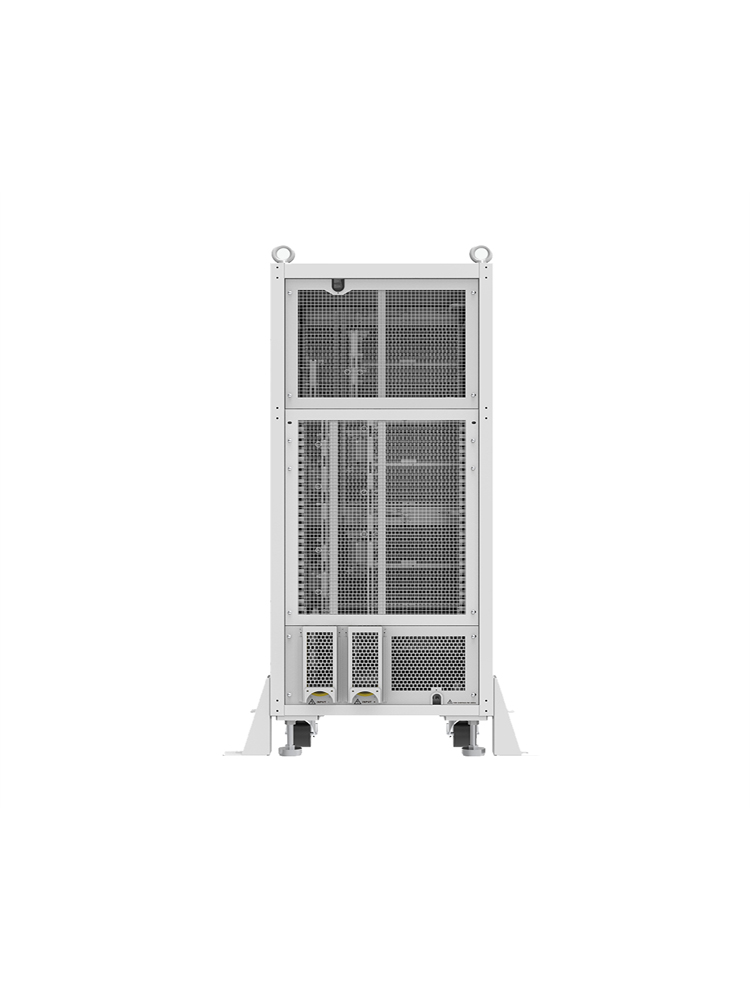

보호 스위치가 있는 뒷문, 작업자에게 안전함

전면 패널 USB 인터페이스는 데이터 가져오기 및 내보내기를 지원합니다.

표준 SCPI 통신 프로토콜 사용

기능 및 장점

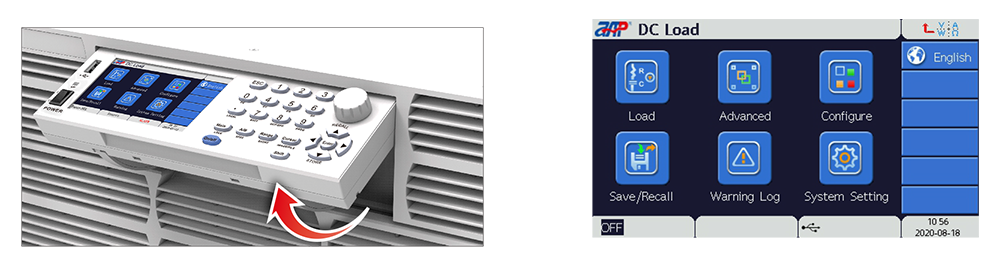

뒤집을 수 있는 전면 패널 및 컬러 터치 스크린

이 시리즈 고전력 DC 로드에는 4U, 7U, 10U 및 13U 높이 모델용 플립형 전면 패널이 장착되어 있습니다.

대형 컬러 터치 스크린과 함께 고객에게 간단하고 빠른 작동을 제공합니다.

디스플레이 입력 데이터, 상태 및 그래픽 디스플레이의 실시간 업데이트로 더욱 직관적입니다.

다중 작동 모드

기본 작동 모드

이 시리즈 고전력 DC 로드는 광범위한 테스트 요구 사항을 충족하기 위해 CV(정전압), CC(정전류), CR(정저항), CP(정전력)을 포함한 4가지 기본 작동 모드를 제공합니다.

s.

조정 가능한 CV 루프 속도

이 시리즈 전자 부하는 다양한 테스트 요구 사항을 충족하기 위해 CV 루프 응답 속도 설정을 FAST, NORMAL 또는 SLOW로 지원합니다.

이 기능은 부하와 전원 공급 장치 간의 응답 속도 불일치로 인해 발생하는 부정확한 측정 또는 테스트 실패를 방지할 수 있습니다.

테스트 효율성을 향상시키고 장비 비용, 시간 및 비용을 절감합니다.

동적 부하

이 시리즈 전자 부하는 CC 동적 모드, CV 동적 모드, CR 동적 모드 및 CP 동적 모드, 최대 50kHz의 CC/CR 고속 동적 모드를 포함하여 동일한 작동 모드에서 다양한 값 간에 빠르게 전환할 수 있습니다.

이 기능은 전원 공급 장치의 과도 테스트, 배터리 보호 특성 테스트 및 배터리 펄스 충전 등에 적합합니다.

동적 모드 테스트에는 연속 모드, 펄스 모드 및 토글 모드가 있습니다.

최대 전력 지점 추적(MPPT)

태양광 패널의 최대 전력점을 추적하는 데 적용할 수 있습니다.

최대 전력점 추적 방식을 통해 태양광 패널의 최대 전력점을 항상 동적으로 검색할 수 있어 태양광 패널의 효율성을 극대화할 수 있습니다.

RLC

용량성 부하를 시뮬레이션하면 전류가 실제 상황에 더 가까워집니다.

이는 주로 용량성 부하를 시뮬레이션하고 테스트를 끄는 데 적용됩니다.

전원이 갑자기 켜질 때 전원 공급 장치가 마더보드의 커패시터를 충전하는 것을 방지할 수 있습니다.

이로 인해 돌입 전류로 인해 전원 공급 장치 과전류 보호가 트리거되고 전원 공급 장치가 원활하게 시작되지 않게 됩니다.

배터리 방전 테스트

이 시리즈 전자 부하는 배터리 방전 기능을 갖추고 있으며 CC, CR 또는 CP 모드에서 방전 테스트를 수행할 수 있습니다.

DC 부하는 최종 전압이나 부하를 올바르게 중지하는 시간을 설정할 수 있으며 과방전으로 인해 배터리가 손상되지 않도록 할 수 있습니다.

사용자는 정지 조건을 설정할 수 있으며, 조건이 충족될 때마다 부하가 자동으로 로드 및 계산을 중지합니다.

테스트 중에 사용자는 배터리의 전압, 방전 시간 및 이미 방전된 용량을 관찰할 수 있습니다.
