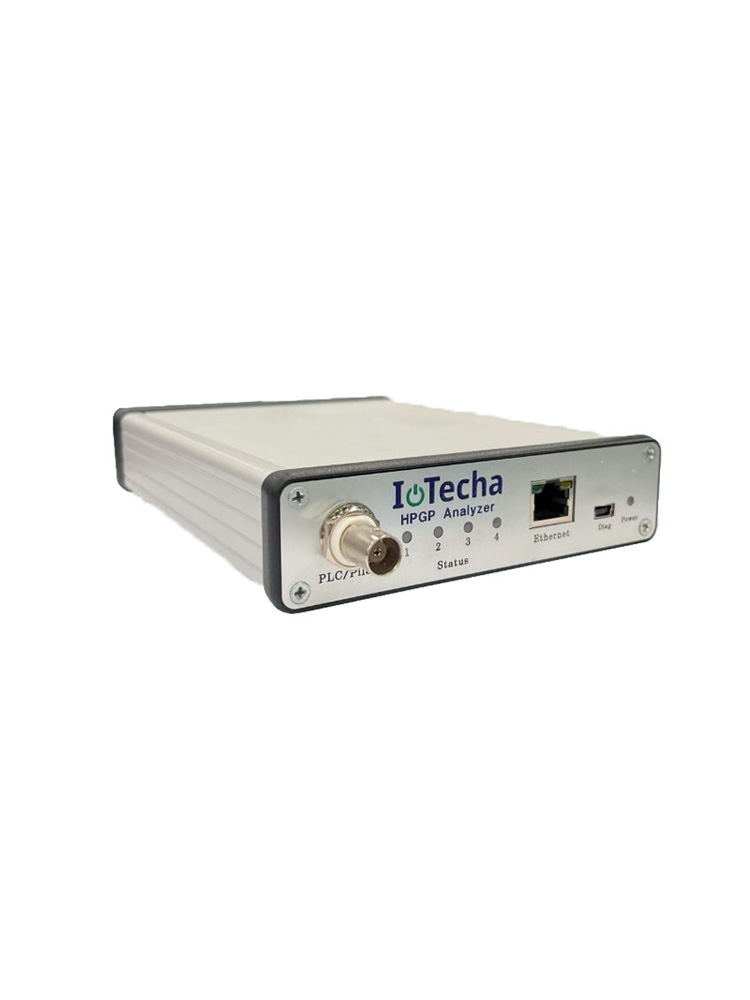

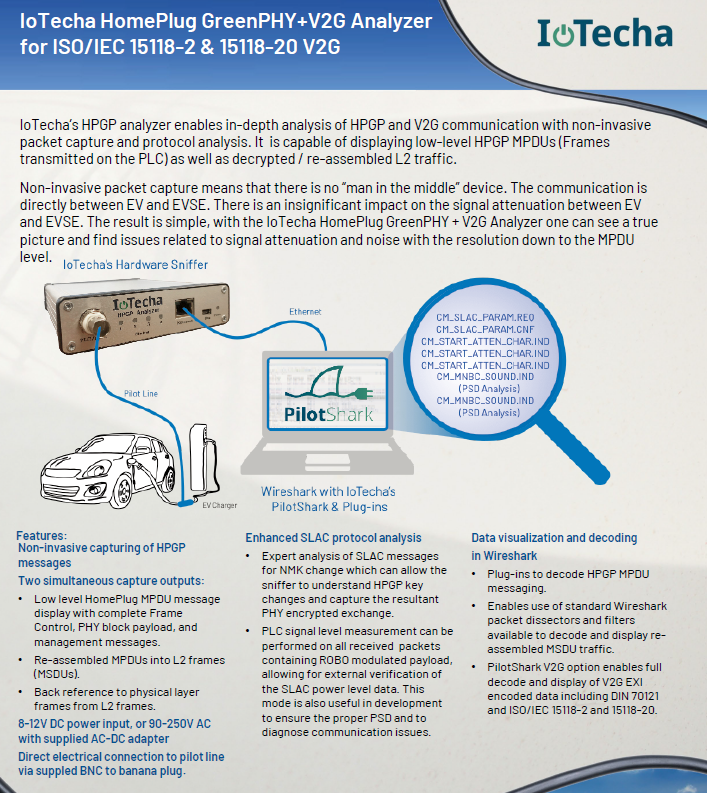

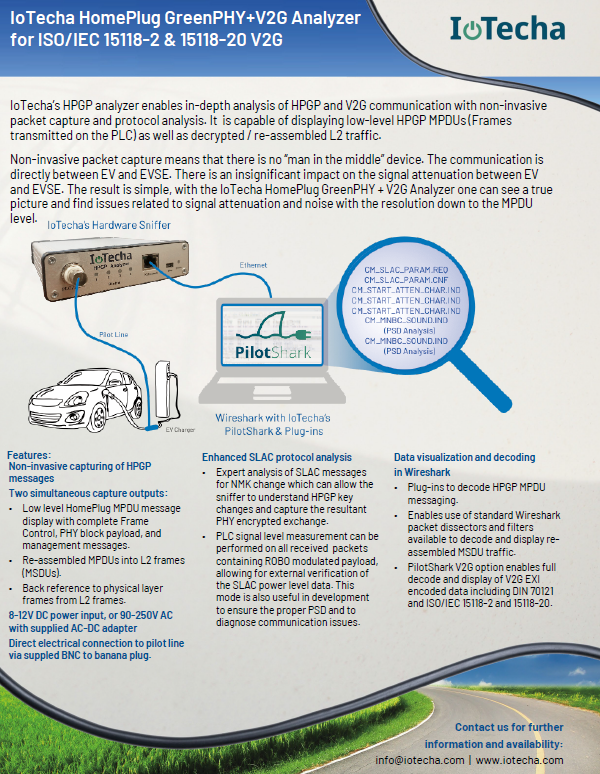

IoTecha의 ISO/IEC 15118-2 및 15118-20 V2G용 HomePlug GreenPHY+V2G 분석기는 패킷 캡처 및 프로토콜 분석을 사용하여 V2G 통신에 대한 심층 분석을 지원합니다.

이는 결합 충전 시스템(CCS)에 사용되는 핵심 통신 프로토콜인 ISO/IEC 15118에 대한 상호 운용성 테스트를 위해 EV 업계 리더들이 널리 사용합니다.

PilotSharkTM V2G 옵션을 사용하면 V2G EXI 인코딩 데이터의 전체 디코딩 및 표시가 가능합니다.

HPGP 분석기는 비침해적 프로토콜 분석이 가능한 시장에서 유일한 도구로, 낮은 수준의 HomePlug GreenPHY MPDU(전력선 통신을 사용하여 파일럿 라인에서 전송된 프레임)와

암호 해독/재조립된 레이어 2를 표시하는 기능을 갖추고 있습니다. .

“우리는 '중간자' 없이 EV-EVSE 통신을 수동적이고 비침해적으로 캡처하고 분석하는 혁신적인 접근 방식 때문에 IoTecha의 PilotShark™를 선택했습니다.

Applus+IDIADA의 EV/HEV 수석 관리자인 Klaus Kersting은 이렇게 말했습니다.

기능은 다음과 같습니다:

ㆍHPGP 메시지의 비침습적 캡처

ㆍ두 개의 동시 캡처 출력:

  - 낮은 수준의 HPGP MPDU(PLC에서 전송된 프레임)를 표시할 수 있습니다.

  - L2 트래픽을 해독/재조립하고 L2 프레임의 물리 계층 프레임에 대한 역참조도 가능합니다.

ㆍ향상된 SLAC 프로토콜 분석:

   - 스니퍼가 HPGP 키 변경 사항을 이해하고 결과적인 PHY 암호화 교환을 캡처할 수 있도록 하는 NMK 변경에 대한 SLAC 메시지의 전문 분석입니다.

  - ROBO 변조 페이로드가 포함된 모든 수신 패킷에 대해 PLC 신호 레벨 측정을 수행할 수 있으므로 SLAC 전력 레벨 데이터를 외부에서 확인할 수 있습니다.

이 모드는 적절한 PSD를 보장하고 통신 문제를 진단하기 위한 개발에도 유용합니다. (이 기능은 향후 SW 업데이트를 통해 활성화될 예정입니다.)

ㆍWireshark의 데이터 시각화 및 디코딩:

  - HPGP MPDU 메시징을 디코딩하는 플러그인; 표준 Wireshark 패킷 분석기 및 필터를 사용하여 재조립된 MSDU 트래픽을 디코딩하고 표시할 수 있습니다.

PilotShark V2G 옵션을 사용하면 V2G EXI 인코딩 데이터를 완전히 디코딩하고 표시할 수 있습니다.
