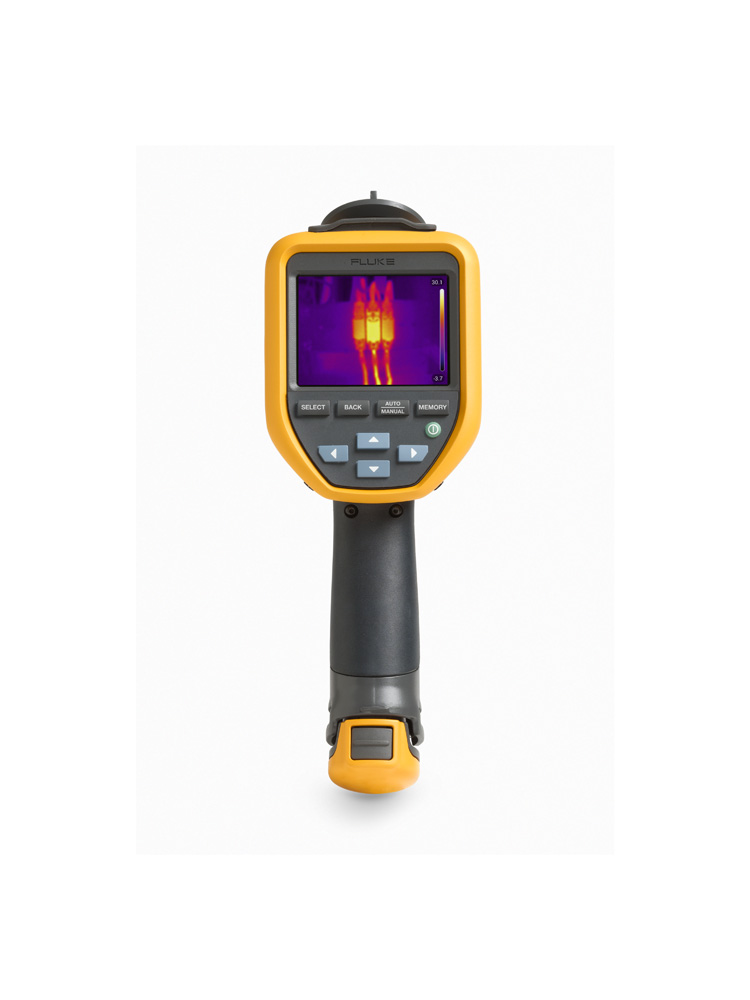

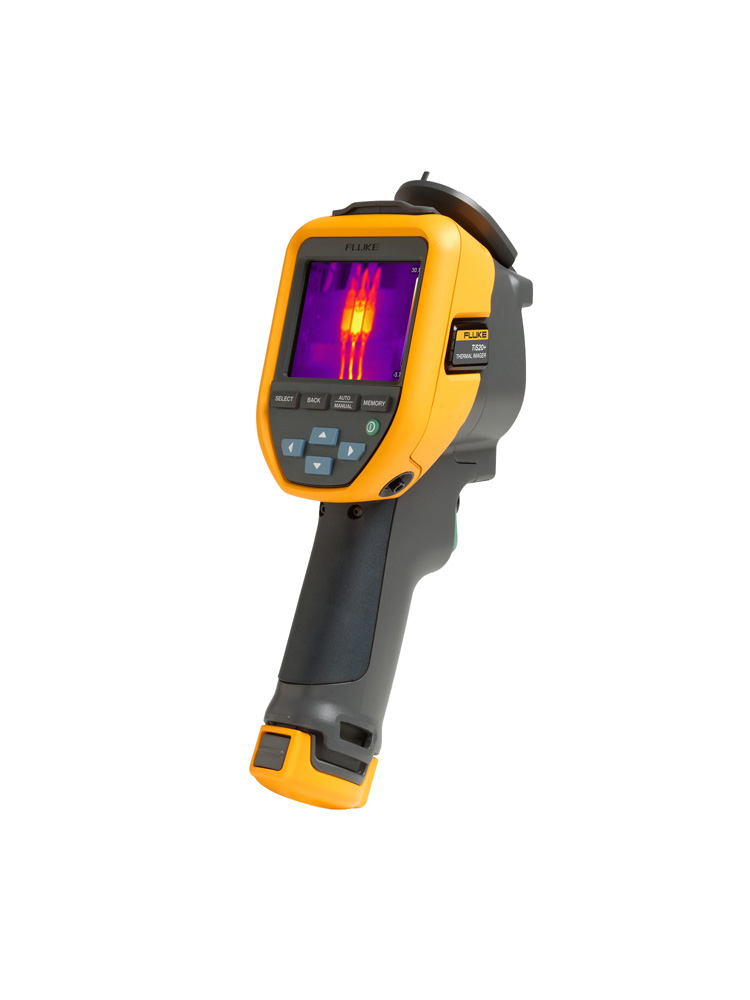

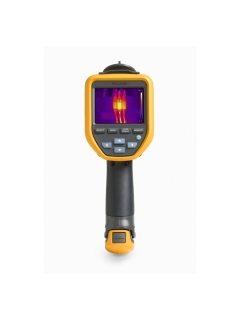

FLUKE TiS20+ /TiS20+ MAX 열화상 카메라
  • 제품명TiS20+ / TiS20+ MAX 열화상 카메라
  • 제조사FLUKE
  • 모델TiS20+, TiS20+ MAX
제품정보

주요 기능

ㆍ연속 터치 스크린 IR-Fusion™

ㆍ5시간의 배터리 수명

ㆍ최대 2미터 높이 낙하에도 견딜 수 있음

ㆍ방수 및 방진—IP54 인클로저 등급

ㆍFluke Connect™ Asset Tagging을 통해 열화상 이미지 자동 구성 및 정렬

ㆍ120 x 90 적외선 해상도



제품 개요

적절한 수준의 적외선 및 분석으로 시간 절약

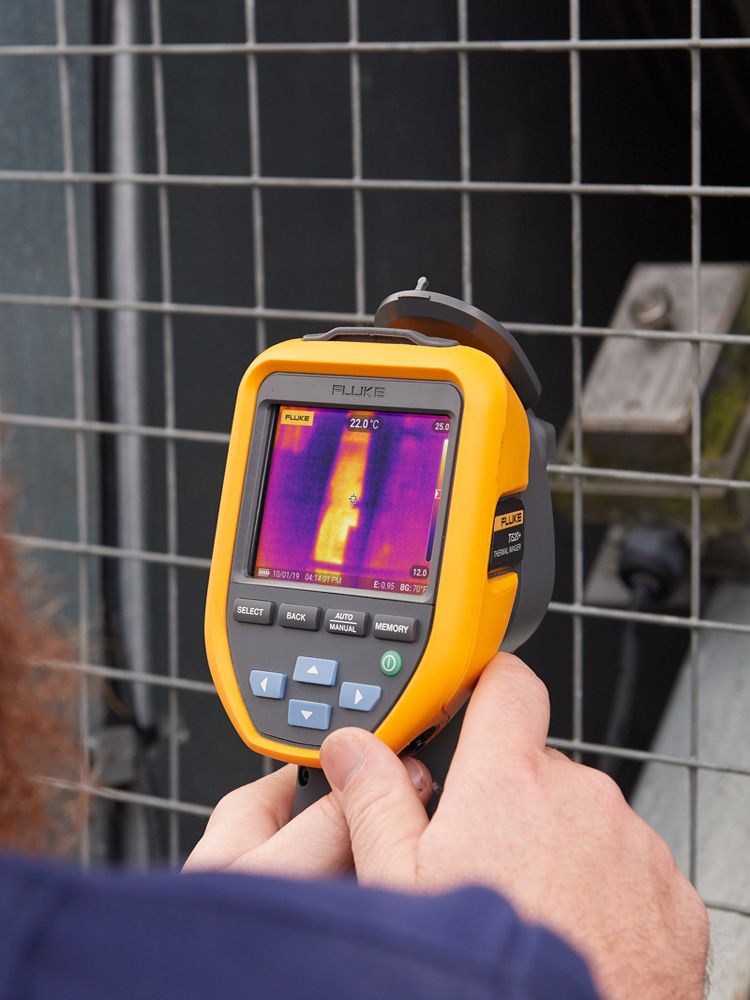

지붕 위에서 난방, 환기 및 공조 검사를 하든, 공장에서 모터를 검사하든, 아니면 전기 패널을 폐쇄하는 경우든, 여러분은 작업을 빠르게 수행할 수 있는 기능을 갖춘 장비를 필요로 합니다.

Fluke TiS20+ 및 TiS20+ MAX 휴대용 열화상 카메라를 사용하면 열화상 촬영을 쉽게 수행할 수 있습니다.

작업을 보다 빠르고 간편하게 수행하도록 설계된 이 열화상 카메라는 다음과 같은 사용자에게 적합한 장비입니다.

ㆍ전기 기사

ㆍ난방, 환기, 공조 및 냉각 기술자

ㆍ유지보수 기술자

결합된 가시광선과 적외선 이미지로 상황 파악

서모그래피에서는 상황 파악이 중요합니다.

Fluke IR-Fusion™은 가시광선 이미지 위에 오버레이된 열화상 이미지를 사용하여 문제가 커지기 전에 문제가 있는 위치에 대한 전체적인 그림을 제공하므로 작업이 더 쉬워집니다.

화면을 손가락으로 밀어서 적외선 수준을 조정하기만 하면 됩니다.

개폐기의 불균등한 부하를 찾고 있든, 환기 시스템을 검사 중이든, Fluke TiS20+가 문제를 빠르게 감지할 수 있도록 도와 줍니다.


하루 종일 열심히 일한 작업자를 대신할 수 있는 믿을 수 있는 장비

환경으로 인해 고장 나는 열화상 카메라를 감당할 수는 없습니다.

어떤 날씨에도 끄덕 없는 카메라이므로 안심하고 편히 수면을 취할 수 있습니다.


ㆍ2미터 낙하 테스트 통과

ㆍ방수 기능(IP54)

ㆍ방진 기능(IP54)

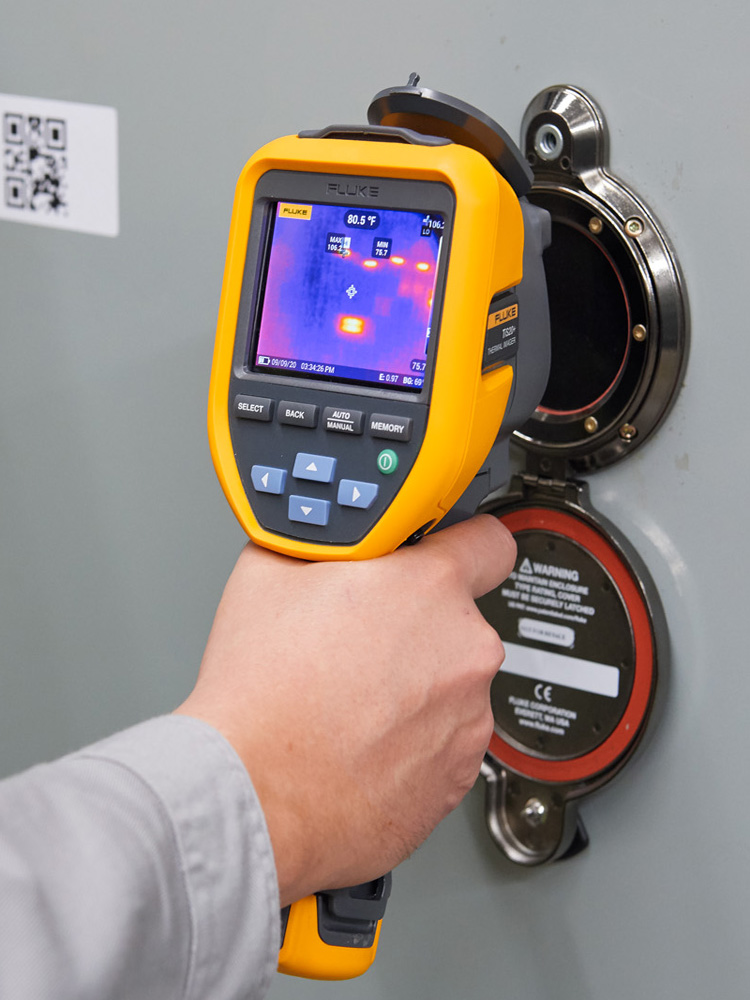

정렬은 이제 그만, Fluke Connect Asset Tagging으로 분석을 시작하세요

Asset Tagging이 사용자를 대신해 모든 작업을 수행하므로 컴퓨터에서 열화상 이미지를 정리하느라 시간을 보낼 필요가 없습니다.

더 이상 사무실에서 파일을 끌어서 놓거나 이름을 바꿀 필요가 없으며, 간단히 자산의 QR 코드를 스캔하고 열화상을 촬영하면
자산별로 자동으로 정렬됩니다.

한 번에 하나씩 파일을 정렬하는 대신 이미지를 분석하고 보고서를 생성하는 데 시간을 쓸 수 있습니다.


Fluke 열화상 카메라 중 가장 긴 배터리 수명 제공

Fluke TiS20+ 및 TiS20+ MAX는 고장 없이 작동할 수 있으며 배터리 수명이 5시간 이상 지속되므로 Fluke 열화상 카메라 중에서

배터리 수명이 가장 깁니다.

절전 모드를 사용하면 검사 중간에 제품을 사용하지 않을 때 배터리 수명을 절약할 수 있습니다.

전원 버튼을 한 번 누르기만 하면 백업 후 실행됩니다.

Fluke Connect™ 데스크톱 소프트웨어로 TiS20+ 및 TiS20+ MAX를 최대한 활용하세요.

전체 방사성 데이터를 효율적으로 캡처하여 유지보수 프로그램을 지원하는 동시에 몇 분 내에 전문 보고서를 생성할 수 있습니다.


ㆍ이미지 편집 및 최적화

ㆍ적외선 및 가시광선 결합으로 더욱 단순한 분석 제공

ㆍ세부 보고서 생성

ㆍ클라우드 저장소에서 열화상 이미지에 액세스

ㆍ자산, 심각도 및 제목별로 이미지 구성 및 검색



제품 사양

주요 기능
적외선 해상도120 x 90(10,800픽셀)
IFOV(공간 분해능)7.6mRad, D:S 130:1
시야각50°H x 38°V
최소 초점 거리50cm(20인치)
초점 시스템고정 초점
데이터 전송PC로 이미지를 전송하는 데 사용되는 미니 USB
무선 연결예(802.11 b/g/n(2.4 GHz))
Fluke Connect 즉시 업로드예, 카메라를 건물의 WiFi 네트워크(802.11 b/g/n (2.4 GHz))에 연결하면,
촬영한 이미지를 Fluke Connect 시스템에 자동으로 업로드하여
PC에 저장하고 확인 가능
이미지 품질
IR-Fusion 기술AutoBlend 연속 0%~100%. 열화상 이미지에 상세한 실화상 정보 제공
디스플레이3.5" LCD 터치 스크린(가로)
분해능320 x 240 LCD
열 감도(NETD)60 mK
프레임 속도9Hz
데이터 저장소 및 이미지 캡처
메모리4GB 내부 메모리(옵션 마이크로 SD 카드(최대32GB)용 슬롯 포함)
이미지 캡처, 다시보기, 저장 메커니즘한 손으로 조작 가능한 이미지 캡처, 다시보기, 저장 기능
이미지 파일 형식비방사성 파일(.jpeg) 또는 전체 방사성 파일(.is2), 비방사성 파일(.jpeg)은
분석 소프트웨어를 필요로 하지 않음
소프트웨어Fluke Connect 데스크톱 소프트웨어—Fluke Connect 시스템에 액세스 가능한 전체 분석 및 보고 소프트웨어
소프트웨어의 내보내기 파일 형식JPG, IS2
배터리
배터리(현장에서 교체 가능, 충전식)리튬 이온 스마트 배터리 팩 및 충전량을 표시하는 5분할 LED 디스플레이
배터리 수명WiFi 없이 지속 사용 시 5시간 이상
배터리 충전 시간완충까지 2.5시간 소요
AC 배터리 충전 시스템장비에 장착하여 충전 12V 차량용 충전 어댑터(옵션)
AC 작동제공된 전원 공급 장치로 AC 작동
(100V AC~240V AC, 50/60Hz)
절전 기능자동 전원 차단: 5분, 10분, 15분, 20분 또는 전원끄기 없음.
온도 측정
온도 측정 범위(-10 °C 이하에서 보정하지 않음)TiS20+: -20°C ~ 150°C(-4°F ~ 302°F) TiS20+ MAX: -20°C ~ 400°C(-4°F ~ 752°F)
정확도대상 온도 0°C 이상에서: 정확도: 25°C에서 ± 2°C 또는 ± 2%(둘 중 큰 값)
화면상 방사율 보정예, 재료 표
화면상 반사 주변 온도 보정
중심점 온도
지점 온도열점 및 냉점 표시
색상 팔레트
표준 팔레트6색: 아이언보우, 청적색, 고대비, 황색, 핫 메탈, 그레이스케일
일반 사양
적외선 스펙트럼 대역8μm~14μm(장파)
작동 온도-10°C~50°C(14°F~122°F)
보관 시 온도-20°C~50°C without batteries
상대 습도95% 비응축
안전IEC 61010-1: 공해 지수 2
전자기 호환성EN 61326-1, CISPR 11: Group 1, Class A
US FCCCFR, Part 15C
진동 및 충격10 Hz~150 Hz, 0.15 mm, IEC 60068-2-6; 30 g, 11 ms, IEC 60068-2-27
낙하2m 높이에서 떨어뜨려도 이상 없도록 제작
크기(HxWxL)26.7cm x 10.1cm x 14.5cm(10.5인치 x 4.0인치 x 5.7인치)
무게0.72 kg(1.6 lb)
인클로저 등급IP54(분진 및 제한적 침수 방지, 사방 물 분사에 대한 방수)
보증2년(표준)
지원 언어체코어, 네덜란드어, 영어, 핀란드어, 프랑스어, 독일어, 헝가리어,
이탈리아어, 일본어, 한국어, 폴란드어, 포르투갈어, 러시아어,
중국어 간체, 스페인어, 스웨덴어, 중국어 번체, 터키어
