- 제품명FEV350 EV 충전기 테스트 어댑터 키트
- 제조사FLUKE
- 모델FLUKE-FEV350
주요 특징
· 올인원 솔루션으로 AC 전기 자동차 충전소의 안전성과 기능을 테스트하세요
· 합격/불합격 테스트 결과
· 파형 분석을 통한 자동 제어 파일럿(CP)
· TruTest™ 데이터 관리 소프트웨어와 호환

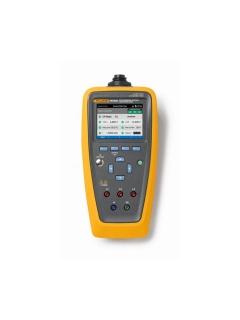

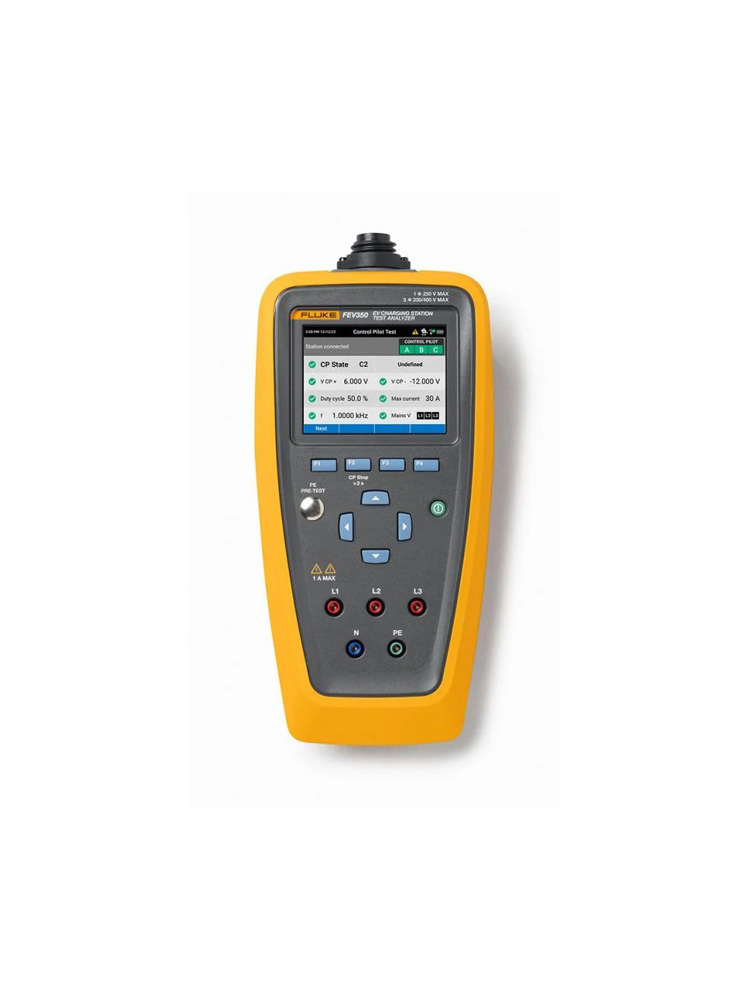

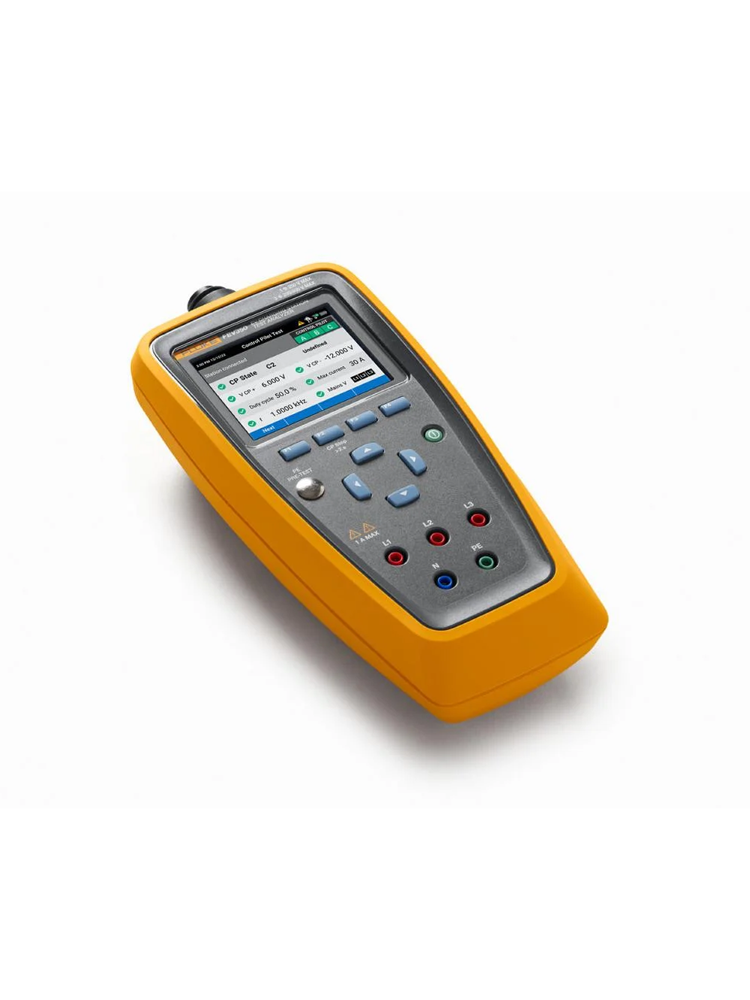

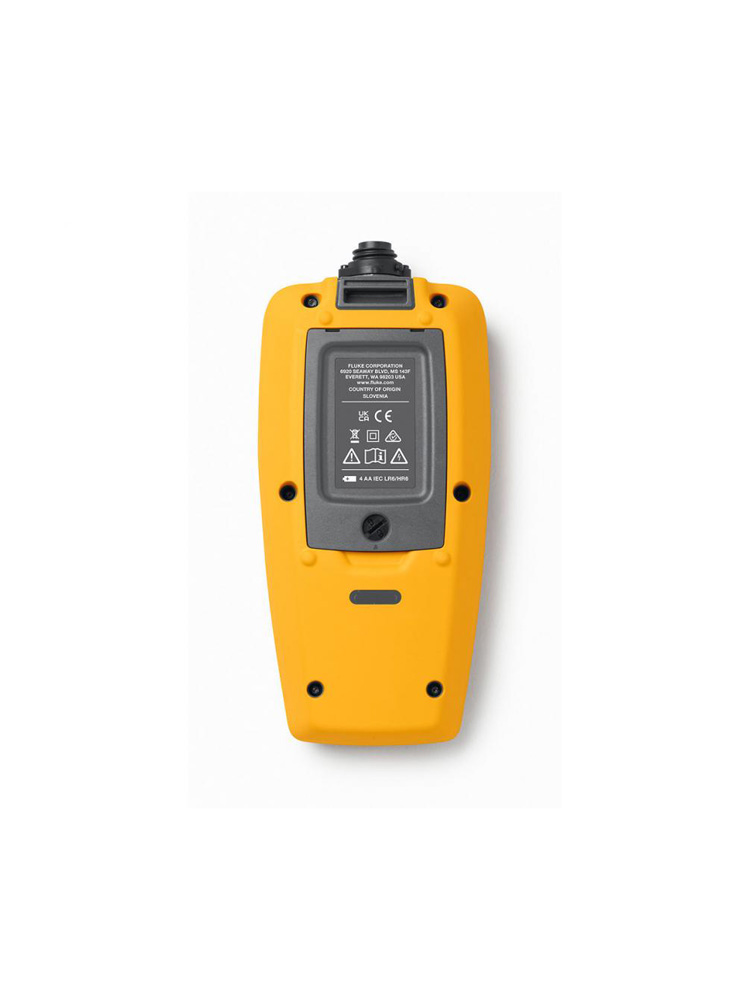

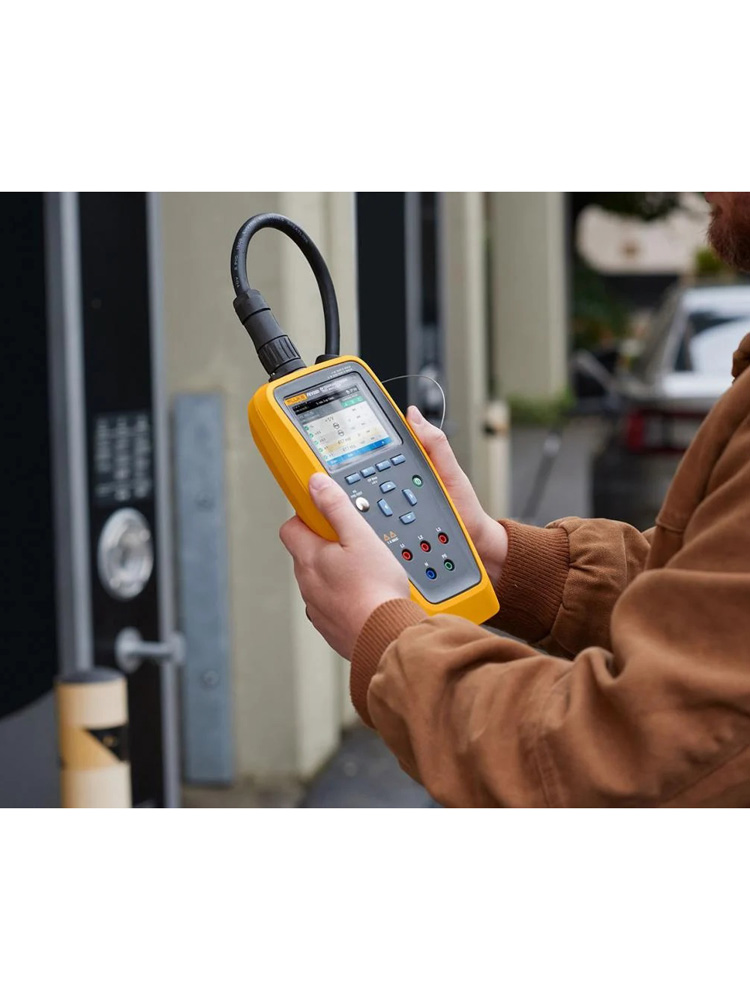

제품 개요: Fluke FEV350 EV 충전소 분석기
FEV350은 Type 2 또는 Type 1 커넥터가 있는 AC EV 충전소의 안전 및 성능 테스트를 위한 완벽한 솔루션입니다.
여러 도구를 휴대하지 않고도 여러 테스트를 빠르고 효율적으로 수행하고 문서화해야 하는 기술자를 위해 설계되었습니다.
TruTest ™를 사용하면 테스트 결과 처리 및 보고서 편집에 소요되는 시간을 줄일 수 있습니다.
· EVSE 검사에서 측정 데이터를 쉽게 관리하세요
· 검사 및 보고서를 빠르게 작성하세요
· 통과/실패 시각적 정보를 쉽게 제공하는 Control Pilot 파형 분석
· 시간 경과에 따른 변화를 확인하려면 사이트 데이터를 이전 사이트 데이터와 비교하세요.
· FEV350을 업데이트하기 위해 최신 펌웨어에 빠르게 액세스하세요
· TruTest ™ 의 무료 60일 데모 버전을 다운로드하세요 . 소프트웨어 키를 구매하여 Lite 또는 Advanced 버전을 잠금 해제하세요.
솔루션에는 문서화 및 보고를 위한 TruTest EV 충전 소프트웨어 모듈이 포함되어 있습니다.
이 솔루션은 무선 Bluetooth 연결을 통한 설치 인증/검사, 배선 구성 다이어그램 및
TruTest 소프트웨어와의 원활한 통합을 위한 정보 화면을 위한 Fluke의 호환 다기능 설치 테스터를 사용하여 지원 측정 외에도 아래의 사용 가능한 측정을 수행하여 보고서를 생성합니다.
Fluke FEV350은 사전 결정된 테스트 계획과 측정 결과에 대한 합격/불합격 표시를 제공하여 분석과 테스트에 소요된 시간을 간소화합니다.
FEV350 EV 충전소 분석기는 IEC/EN 61851-1 및 IEC/HD 60364-7-722에 따라 설계되었습니다.
사용 가능한 측정값:
· 위험 전압이 존재하지 않는지 확인하기 위한 PE(보호) 접지 사전 테스트
· 시각 검사
· 30 Ma Rcd + 6 Ma Rdc-Dd 트립 테스트
· 정격 전압 + 위상 순서
· 파형 분석이 포함된 자동 제어 파일럿(Cp)
· 근접 파일럿
· 오류 테스트
호환되는 Fluke 다기능 테스터로 지원되는 측정:
· 어스 본드
· 격리
· 루프/라인 임피던스
· FEV350을 포함한 다양한 키트의 모델 탭을 참조하여 필요에 가장 적합한 패키지를 찾아보세요. Bluetooth 5.0과 호환
테스트 기능 사양
숫자 카운트에 대한 운영 오류 사양 참조는 ±(판독값의 % + 숫자 카운트)로 정의됩니다.
%를 참조하는 다른 사양에 대한 운영 오류는 달리 지정되지 않는 한 판독값의 %로 정의됩니다.
모든 판독값에 대한 운영 오류 사양 참조 온도는 23 °C ±5K 온도 계수 0.1 %/°C입니다.
| 테스트/기능 | 표시 범위 | 측정 범위 | 운영상의 오류 | 명목값 | ||||||
| PE 사전 테스트 | ||||||||||
| 터치 전압, 안전 범위 | ≤ 50V 교류/직류 | -50% | -- | |||||||
| 접촉 전압, 위험 범위 | >50V 교류/직류 | 0% | -- | |||||||
| 시각 검사 | 체크리스트를 참조하세요 | |||||||||
| 지구결합, R LO [1] | -- | @ >200 mA I 테스트 | ||||||||
| 절연, R INS [1] | -- | @ 500 VU 명목 | ||||||||
| 루프/라인 임피던스 [1] | -- | 트립 루프 없음 | ||||||||
| RCD/RDC-DD 사전 테스트 | ||||||||||
| 유에프 | 5V에서 110V로 | -(0 % + 0자리), | @ I 테스트 | |||||||
| +(10 % + 3자리) | 0.33 x IΔN AC | |||||||||
| 답장 | 166Ω ~ 3667Ω | -10% ~ +15% | ||||||||
| RCD 테스트( IΔN 30 mA) | ||||||||||
| RCD 유형 A, B/B+, RDC-PD | -- | @ 메인 100V AC ~ 253V AC | ||||||||
| AC, 반파, DC(0°, 180°)를 사용한 RCD 트립 시간 | ||||||||||
| x0.5(30mA) | 0ms ~ 510ms | ± (2 % + 3ms) | ||||||||
| x1(30mA) | TN: 0ms ~ 310ms | |||||||||
| TT @120V: 0ms ~ 310ms TT @230V: 0ms ~ 210ms | ||||||||||
| x5(30mA) | 0ms ~ 50ms | |||||||||
| 램프 전류 (0 ° , 180 ° ) | ||||||||||
| AC @RCD 유형 B/B+ | 12.0mA ~ 36.0mA, | ± 1.5 mA | ||||||||
| 1.5mA 로 17단계 | ||||||||||
| AC 반파 @RCD 유형 A 및 RCD-PD | 7.5mA ~ 48.0mA, | |||||||||
| 1.5mA 로 28단계 | ||||||||||
| DC @RCD 유형 B/B+ | 12.0mA ~ 66.0mA, | |||||||||
| 1.5mA 로 37단계 | ||||||||||
| 테스트/기능 | 표시 범위 | 측정 범위 | 운영상의 오류 | 명목값 | ||||||
| RDC-DD 테스트( IΔN +6 mA EV) | ||||||||||
| 트립시간(0 ° , 180 ° ) | @ 메인 100V AC ~ 253V AC | |||||||||
| +3mA 직류 | 0.000초 ~ 10.100초 | ± (2 % + 3ms) | ||||||||
| +6mA 직류 | ||||||||||
| +60mA 직류 | 0ms ~ 310ms | |||||||||
| +200mA 직류 | 0ms ~ 110ms | |||||||||
| 램프 전류 (0 ° , 180 ° ) | 부드러운 램프 | ± 0.6 밀리암페어 | ||||||||
| 2.0mA ~ 6.0mA | ||||||||||
| 주전압 | ||||||||||
| LN, L-PE, N-PE | 0V ~ 280V | 0V ~ 253V | ± (3% + 3자리) | R IN LN: | ||||||
| >30 MΩ, R IN L-PE: | ||||||||||
| >10 MΩ, | ||||||||||
| 40Hz ~ 70Hz, | ||||||||||
| 크레스트 인자 2, V 최대 피크 : 560V | ||||||||||
| 엘엘 | 0V ~ 490V | 0V ~ 440V | R IN LL: >30 MΩ, | |||||||
| 40Hz ~ 70Hz, | ||||||||||
| 크레스트 인자 2, V 최대 피크 : 980V | ||||||||||
| 빈도 | 40.00Hz ~ 70.00Hz | ± 0.20Hz | -- | |||||||
| 위상 순서 | 오른쪽, 왼쪽, 없음 | -- | 전압 불균형 : | 50V ~ 280V | ||||||
| <20 % 위상 간 전압 차이, | 위상 대 N | |||||||||
| 위상 불균형 : | ||||||||||
| 120 ° ± 10 ° | ||||||||||
| CP 신호 분석 | ||||||||||
| 전압 | -15.000V ~ | -15.000V ~ | ± 0.5 % | R IN : 1 MΩ | ||||||
| 15.000V | -2.000V, | 0.9000 kHz ~ | ||||||||
| 2.000V ~ | 1.1000 kHz; | |||||||||
| 15.000V | U CP+ >2.000 V, | |||||||||
| PWM 듀티 사이클 | 2.0% ~ 98.0% | 3.0% ~ 97.0% | ± 5자리 | U CP- <-2.000 V | ||||||
| 현재 표시 | 0.0A ~ 80.0A | -- | 듀티사이클 기준 [3] | |||||||
| 빈도 | 0.9000kHz ~ 1.1000kHz | 0.001 | ||||||||
| CP 상태 표시 | 가, 나, 씨, 디 | -- | 전압에 따라 [2] | |||||||
| x1, x2 | -- | 주파수에 따라 [2] | ||||||||
| 테스트/기능 | 표시 범위 | 측정 범위 | 운영상의 오류 | 명목값 | |||||
| CP 상태 시뮬레이션 | A | -- | >900kΩ ± 0.2% | -- | |||||
| B | 상위 레벨: 4610 Ω | ||||||||
| ± 0.2 % [2] | |||||||||
| 공칭 레벨: 2740 Ω | |||||||||
| ± 0.2 % [2] | |||||||||
| 하위 레벨: 1870 Ω | |||||||||
| ± 0.2 % [2] | |||||||||
| C | 상위 레벨: 1723 Ω | ||||||||
| ± 0.2 % [2] | |||||||||
| 공칭 레벨: 1300 Ω | |||||||||
| ± 0.2 % [2] | |||||||||
| 하위 레벨: 909 Ω | |||||||||
| ± 0.2 % [2] | |||||||||
D | 상위 레벨: 448 Ω | ||||||||
| ± 0.2 % [2] | |||||||||
| 공칭 레벨: 270 Ω | |||||||||
| ± 0.2 % [2] | |||||||||
| 하위 레벨: 140 Ω | |||||||||
| ± 0.2 % [2] | |||||||||
| PP 상태 시뮬레이션 | open | -- | >900kΩ | -- | |||||
| 13A | 1500Ω ± 1.5% [2] | ||||||||
| 20A | 680Ω ± 1.5% [2] | ||||||||
| 32A | 220Ω ± 1.5% [2] | ||||||||
| 63(70)A | 100Ω ± 1.5% 2] | ||||||||
| 오류 | <60Ω (56Ω ± 5%) | ||||||||
| 결함 시뮬레이션 | PE 오류(접지 고장/PE 개방) | -- | -- | -- | |||||
| CP 오류 E @ 0 Ω | -0Ω/ +2Ω, | ||||||||
| 또는 120 Ω | 120Ω ± 1.5% [2] | ||||||||
| 다이오드 단락 | -- | ||||||||
오류 D | |||||||||
| PP 전압 측정 | 0.10V ~ 15.00V | ± (1.0 % + 3자리) | R IN : 1MΩ | ||||||
| (소켓이 있는 Type 2) | |||||||||
| 테스트/기능 | 표시 범위 | 측정 범위 | 운영상의 오류 | 명목값 | ||||||
| PP 저항 측정 | ||||||||||
| 케이블이 있는 2형(R c ) | 50.0Ω ~ 499.9Ω | ± 1.0 % | -- | |||||||
| 케이블이 있는 1형(S3, R6, R7) | 500Ω ~ 5000Ω | |||||||||
| CP 저항 측정 (R1) | 800Ω ~ 1200Ω | ± 1.0 % | -- | |||||||
| [1] 테스트에는 다기능 테스터(MFT)가 필요합니다. 표시 범위, 측정 범위 및 작동 오류 또는 정확도 값은 MFT 설명서를 참조하십시오. | ||||||||||
| [2] IEC 61851-1에 따릅니다. | ||||||||||
| [3] IEC 61851-1의 표 A.8에 따릅니다. | ||||||||||
| 일반 사양 | ||||||||||
| 전기 정격 입력 | 1 Φ : 최대 250V | |||||||||
| 3 Φ : 최대 230/400V, 50/60Hz, 최대 1A | ||||||||||
| 내부 전력 소모 | 최대 3W | |||||||||
| 크기(높이 x 너비 x 깊이) | ~ (263mm x 123mm x 63mm) | |||||||||
| ~ (10.35인치 x 4.84인치 x 2.48인치), TY1 또는 TY2 플러그 없음 | ||||||||||
| 무게 | ~ 0.9kg, TY1 또는 TY2 플러그 없음 | |||||||||
| ~ 1.4kg, TY1 또는 TY2 플러그 있음 | ||||||||||
| 배터리 | 4 x AA/IEC LR6 알카라인 또는 IEC HR6 NiMH | |||||||||
| 온도 | ||||||||||
| 운영 | -10 ° C ~ 40 ° C(14 ° F ~ 104 ° F) | |||||||||
| 저장 | -20 ° C ~ 50 ° C(-4 ° F ~ 122 ° F) | |||||||||
| 상대 습도 | ||||||||||
| 운영 | 10% ~ 85%, 0 ° C ~ 40 ° C | |||||||||
| (32 ° F ~ 104 ° F), 비응축 | ||||||||||
| 저장 | 최대 95% | |||||||||
| 무선 라디오, 블루투스 5.0 | ||||||||||
| 주파수 범위 | 2412MHz ~ 2462MHz | |||||||||
| 출력 전력 | <100mW 미만 | |||||||||
| 고도 | 3000m | |||||||||
| 안전 | IEC 61010-1: 오염도 2, IEC 61010-2-030, CAT II 300V, 보호 등급 II | |||||||||
| 성능 | IEC 61557-1, IEC 61557-6, IEC 61557-7, IEC 61557-10 | |||||||||
| 침투 방지 | IEC 60529: IP40 | |||||||||
전자파 적합성(EMC)
국제 IEC 61326-1: 기본 전자파 환경, CISPR 11: 그룹 1, 클래스 A
그룹 1: 장비는 장비 자체의 내부 기능에 필요한 전도적으로 결합된 무선 주파수 에너지를 의도적으로 생성 및/또는 사용합니다.
클래스 A: 장비는 가정용 및 가정용으로 사용되는 건물에 공급하는 저전압 전원 공급망에 직접 연결된 시설을 제외한 모든 시설에서 사용하기에 적합합니다.
전도 및 방사 교란으로 인해 다른 환경에서 전자파 적합성을 보장하는 데 잠재적인 어려움이 있을 수 있습니다.
* 주의: 이 장비는 주거 환경에서 사용하도록 의도되지 않았으며 그러한 환경에서 무선 수신에 대한 적절한 보호를 제공하지 못할 수 있습니다.
장비를 테스트 대상에 연결할 때 CISPR 11에서 요구하는 수준을 초과하는 방출이 발생할 수 있습니다.
한국(KCC) 클래스 A 장비(산업용 방송 및 통신 장비)
클래스 A: 장비는 산업용 전자파 장비에 대한 요구 사항을 충족하며 판매자 또는 사용자는 이에 주의해야 합니다.
이 장비는 사업 환경에서 사용하도록 설계되었으며, 가정에서는 사용할 수 없습니다.
모델: Fluke FEV350 EV 충전소 분석기

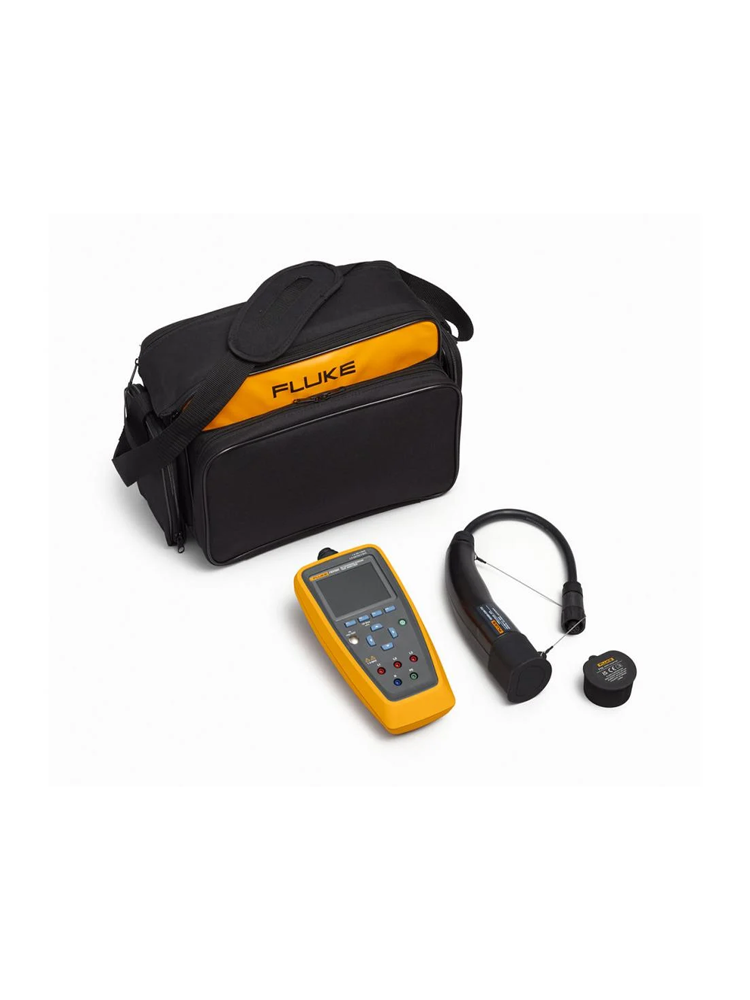

FEV350/TY2
(2형 커넥터용 FEV350 EV 충전소 분석기 키트)
FEV350/TY2에는 다음이 포함됩니다.
· FEV350/BASIC 테스트 분석기
· FEV300-CON-TY2
· 제로 어댑터/TY2
· TPAK 자석 행거
· 소프트 캐리백
FEV350/TY2 프로
(TruTest 소프트웨어 라이선스가 포함된 Type 2 커넥터용 FEV350 EV 충전소 분석기 키트)
FEV350/TY2 PRO에는 다음이 포함됩니다.
· FEV350/BASIC 테스트 분석기
· FEV300-CON-TY2
· 제로 어댑터/TY2
· TPAK 자석 행거
· 소프트 캐리백
· TruTest 소프트웨어 라이센스

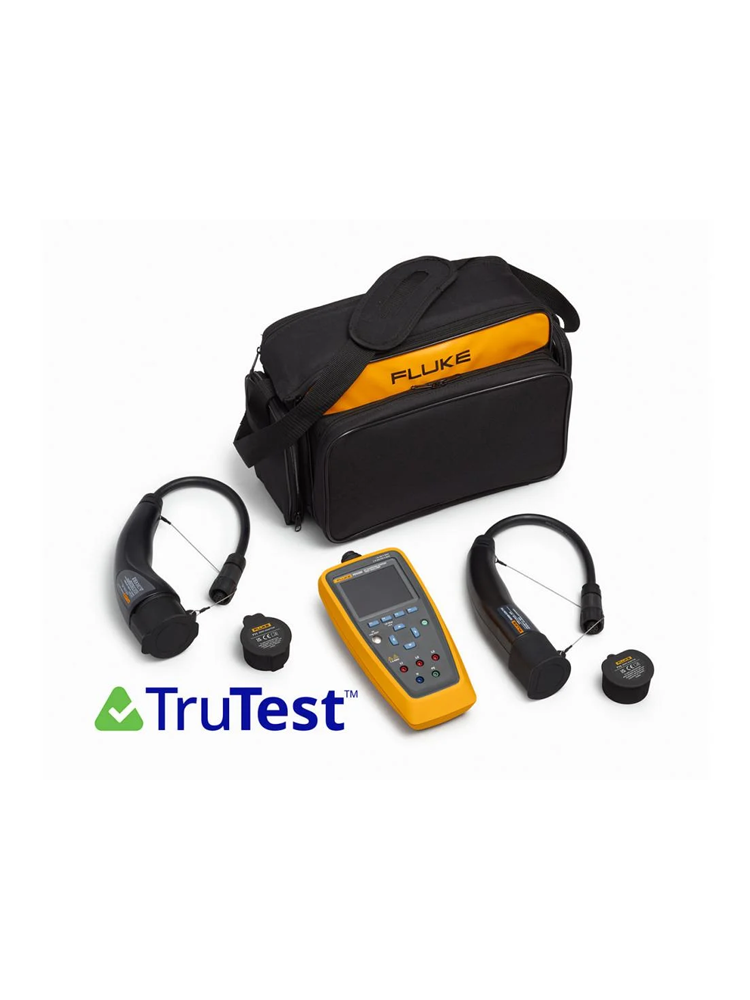

FEV350/TY2/TY1
(Type 1 및 2 커넥터용 FEV350 EV 충전소 분석기 키트)
FEV350/TY2/TY1에는 다음이 포함됩니다.
· FEV350/BASIC 테스트 분석기
· FEV300-CON-TY1
· FEV300-CON-TY2
· 제로 어댑터/TY1
· 제로 어댑터/TY2
· TPAK 자석 행거
· 소프트 캐리백
FEV350/TY2/TY1 프로
(TruTest 소프트웨어 라이선스가 포함된 Type 1 및 2 커넥터용 FEV350 EV 충전소 분석기 키트)
FEV350/TY2/TY1 PRO에는 다음이 포함됩니다.
· FEV350/BASIC 테스트 분석기
· FEV300-CON-TY1
· FEV300-CON-TY2
· 제로 어댑터/TY1
· 제로 어댑터/TY2
· TPAK 자석 행거
· 소프트 캐리백
· TruTest 소프트웨어 라이센스
FEV350/키트
(1664 FC 다기능 테스터가 있는 Type 1 및 2 커넥터용 FEV350 EV 충전소 분석기 키트)
FEV350/KIT에는 다음이 포함됩니다.
· FEV350/BASIC 테스트 분석기
· FEV300-CON-TY2
· 제로 어댑터/TY2
· TPAK 자석 행거
· 소프트 캐리백
· 1664 FC 다기능 테스터
