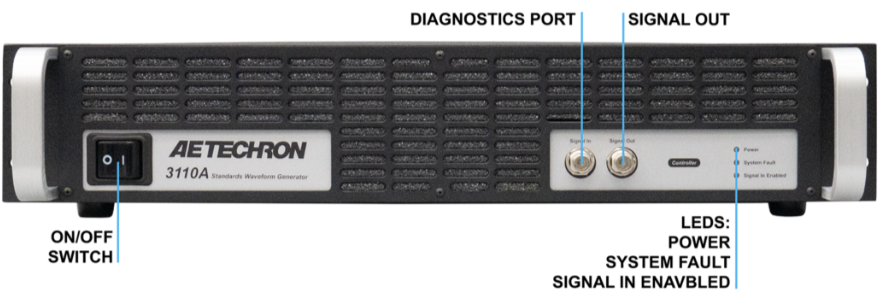

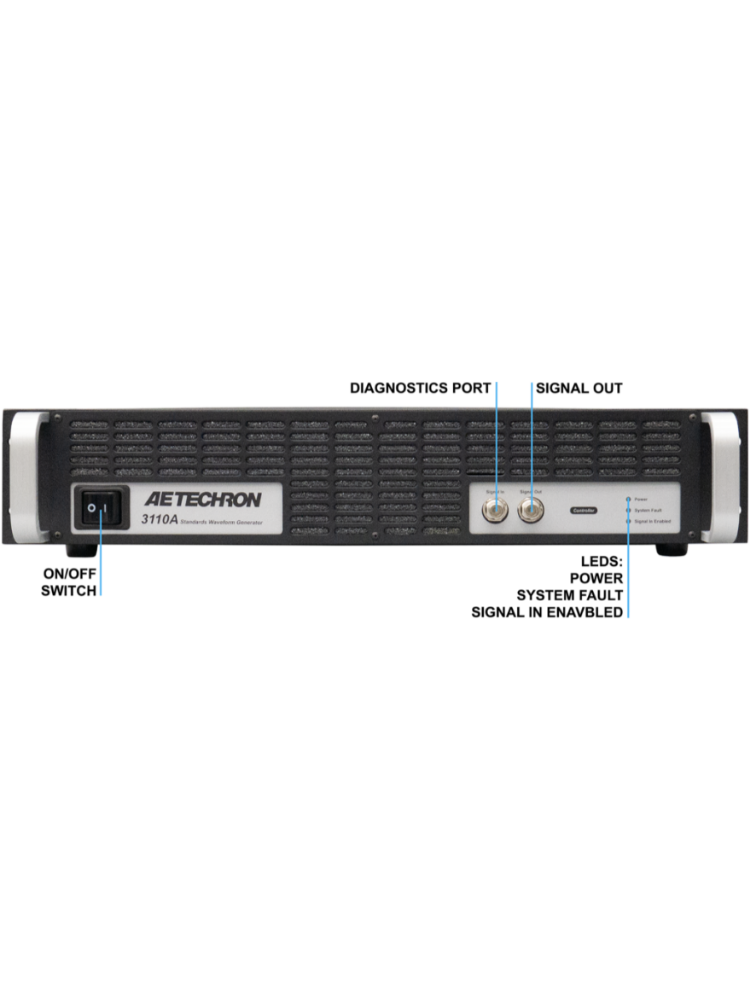

ATECHRON 3110A

Up to 1 MHz EMC Testing

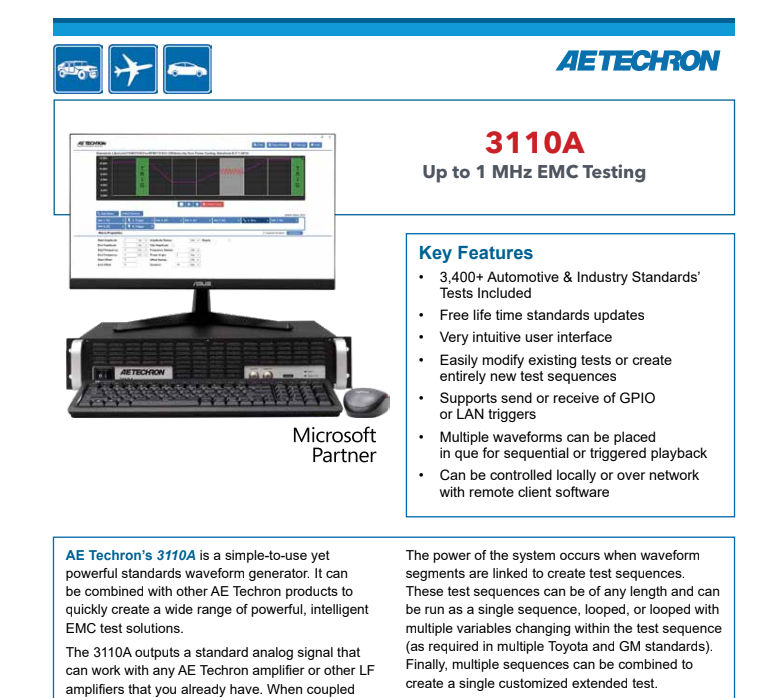

3110A는 AE TECHRON 테스트 시스템의 Waveform Generation과 Test Sequence Automation을 담당하고 3,400+ Automotive & Industry Standards’ Tests Waveform이 포함되어 있는 Standards Waveform Generator입니다.

규격 테스트의 주요 포인트 및 해결 솔루션

LF EMC 시험의 핵심은 복잡한 표준 파형을 빠르게 만들고, 반복 시험 sequence를 정확하게 재현하는 것입니다.

문제는 dropouts, surges, DC offsets, ripple, loop, trigger, variable sequence가 섞인 시험을 수동으로 구성하면 설정 시간이 길어지고 반복성이 떨어진다는 점입니다.

3110A는 waveform segment와 control segment를 조합해 복잡한 표준 시험 sequence를 자동으로 구성하고, 3,400+ standards library를 기반으로 반복적이고 노동집약적인 EMC 시험을 빠르게 재현하는 플랫폼입니다.

AE Techron은 3110A를 통해 표준 파형 생성, sequence 자동화, calibration 지원이라는 핵심 문제를 해결합니다

하드웨어 사양

· Output channels : 1

· Output Voltage : 10 Vp

· Signal Generation
-  DAC : DC ~ 20 kHz
-  Sine : DC ~ 1 MHz
-  400 Msps
-  0.01 Hz or better frequency resolution
-  0.0002 degree phase granularity

· Amplitude Resolution : 76 µV

· Frequency Stability : ±50 ppm

· Frequency Accuracy : ±0.1%

· Minimum pulse duration
-   Burst : <15 µs
-   Continuous : 30 µs

· Minimum waveform duration : 50 µs

· Maximum Number of Loop Repeats: >1 million

· Storage Capabilities : 300,000 tests (expandable to 1 million)

Waveform

· Waveforms Supported
-   Sine
-   Ripple
-   DC
-   Triangle
-   Square
-   Rectangle
-   Sawtooth
-   Customed Waveform

· Waveform Controls

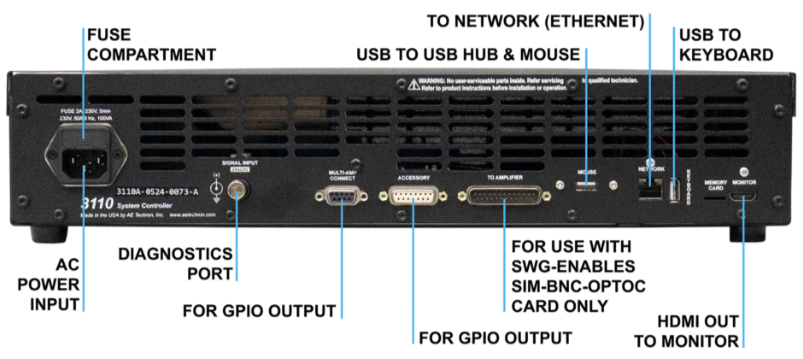

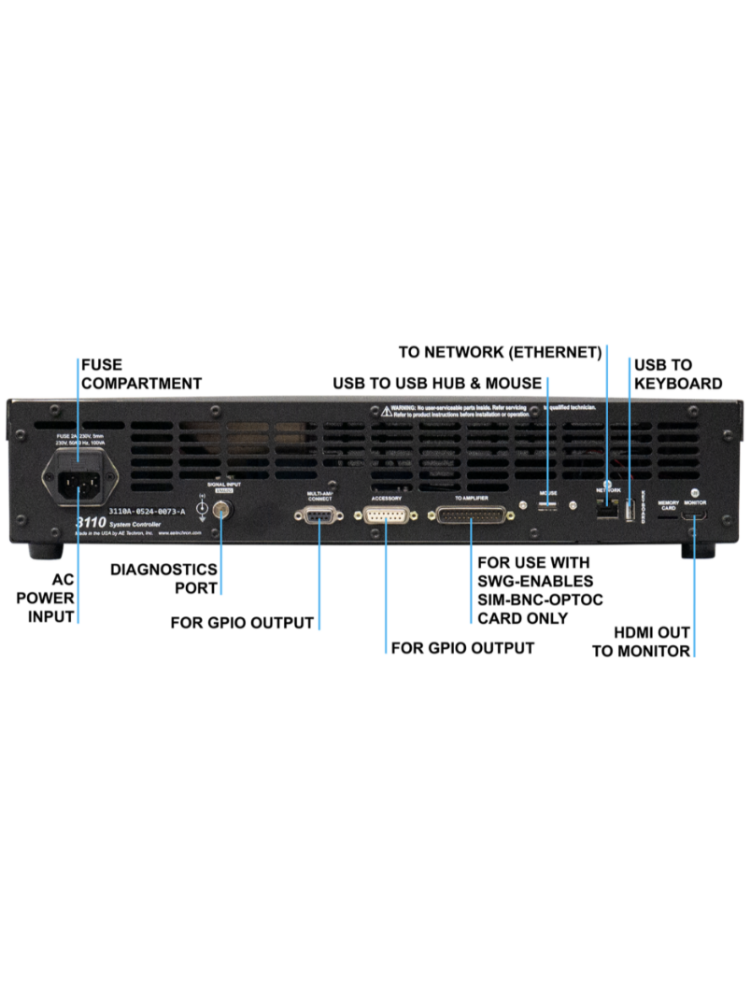

-   Trigger (user, GPIO, LAN)
-   Fixed Loop
-   Variable Loop
-   Scripted Variable Loop
-   Template Playback
-   GPIO Output
-   LAN Output

대표 적용 규격
·  Automotive LV 시험 waveform generation
·  DO-160 / MIL-STD 시험 sequence generation
·  CS101 calibration support
·  Custom extended test sequence generation
