Bench형 저노이즈 AC/DC 출력과 빠른 transient 재현에는 7200 Series

저노이즈 정밀 DC와 bench형 구성이 우선이면 7224가 적합하고, 더 큰 DC 전류, 더 빠른 Slew Rate, 더 짧은 surge / drop-out 재현이 우선이면 7234가 맞습니다.
두 모델 모두 900 W RMS, 1 MHz small-signal, 50 Ap pulse, 4-quadrant operation 기준이므로, 실제 선택은 DC 출력 / transient 속도 / noise 기준으로 검토하시면 됩니다.

* AC 출력 (up to 20 kHz) : 20 kHz 이하에서 연속적으로 낼 수 있는 AC RMS 출력값입니다.

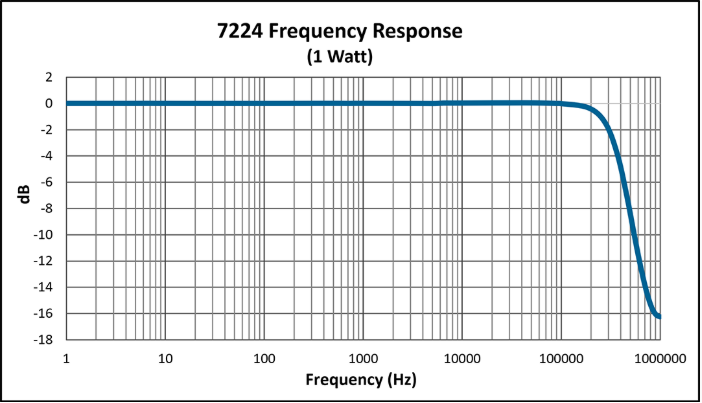

* Small Signal : 작은 진폭 신호를 얼마나 높은 주파수까지 재현할 수 있는지를 나타내는 수치입니다.

* 고출력 응용 대역 : 정격에 가까운 실제 출력으로 DUT를 구동할 수 있는 주파수 범위입니다.

* Residual Noise : 입력 신호가 없거나 기준 조건에서 amplifier 출력에 남아 있는 자체 출력 노이즈를 뜻합니다.

즉, 사용자가 만든 파형이 아니라 amplifier가 원래 갖고 있는 noise floor이며, 반드시 측정 대역폭과 함께 봐야 합니다.

* DC 출력 vs 출력 전압

 :  특정 DC 전압 조건에서 공급 가능한 연속 전류값이고,
 :  출력 전압은 amplifier가 낼 수 있는 최대 전압 스윙 범위입니다.

7200 Series AC/DC

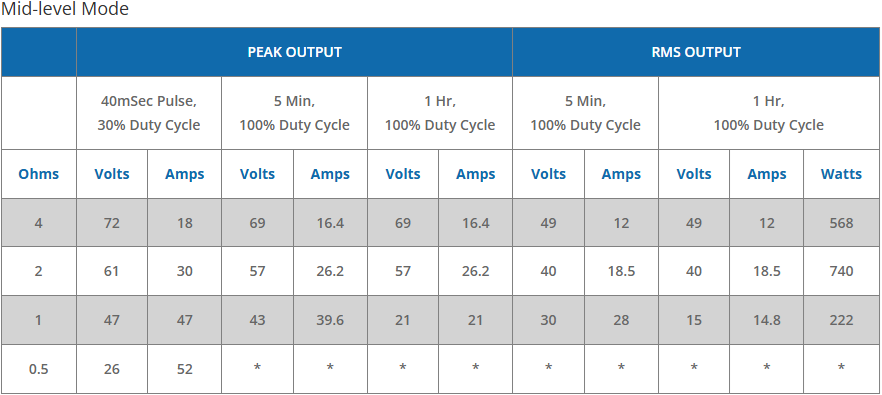

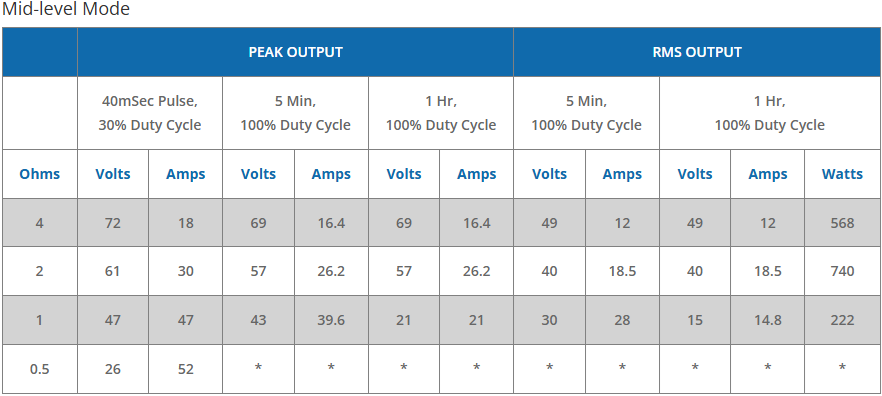

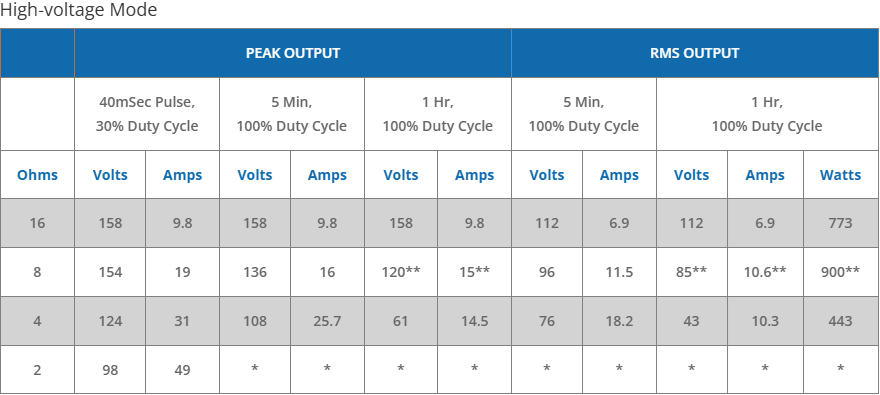

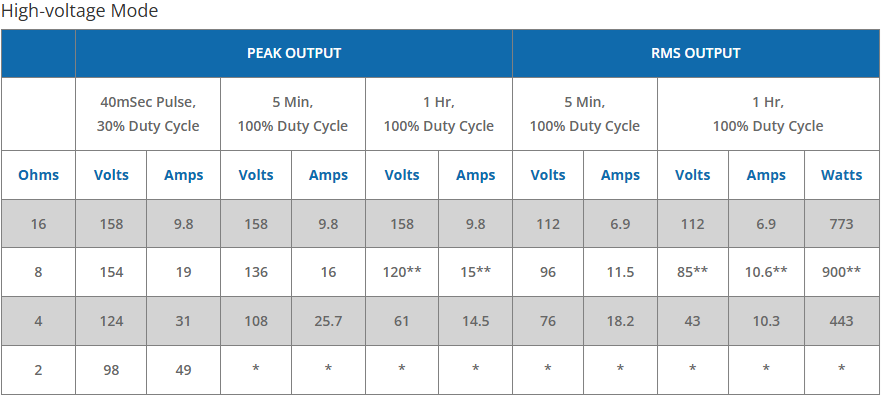

AC 출력

· 제공된 수치는 예비 수치입니다. 지정된 저항 부하에 대한 시험이 수행되었습니다.
· 보고된 성능은 지정된 부하에서 40 kHz 주파수 레벨까지 일반적으로 적용됩니다.
· 고반응 부하나 20kHz 이상에서 동작할 경우 성능에 영향을 줄 수 있으며, 이로 인해 최대 전압, 전류 및 출력 출력이 감소할 수 있습니다.
*테스트는 수행되지 않았습니다.
**최대 45분 연속 운행

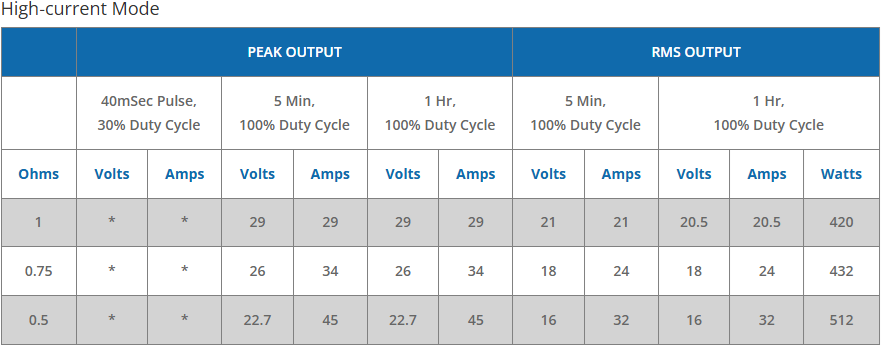

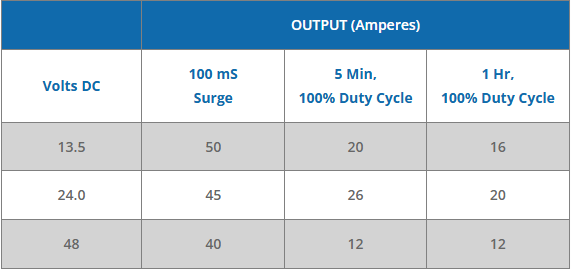

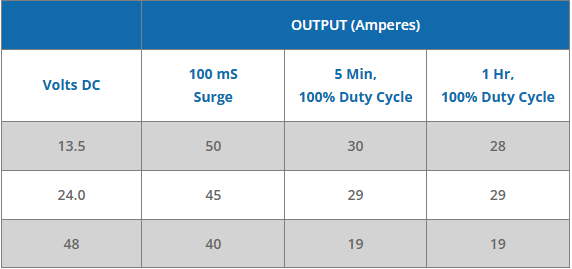

DC 출력

테스트는 고전류 모드에서 수행되었습니다.

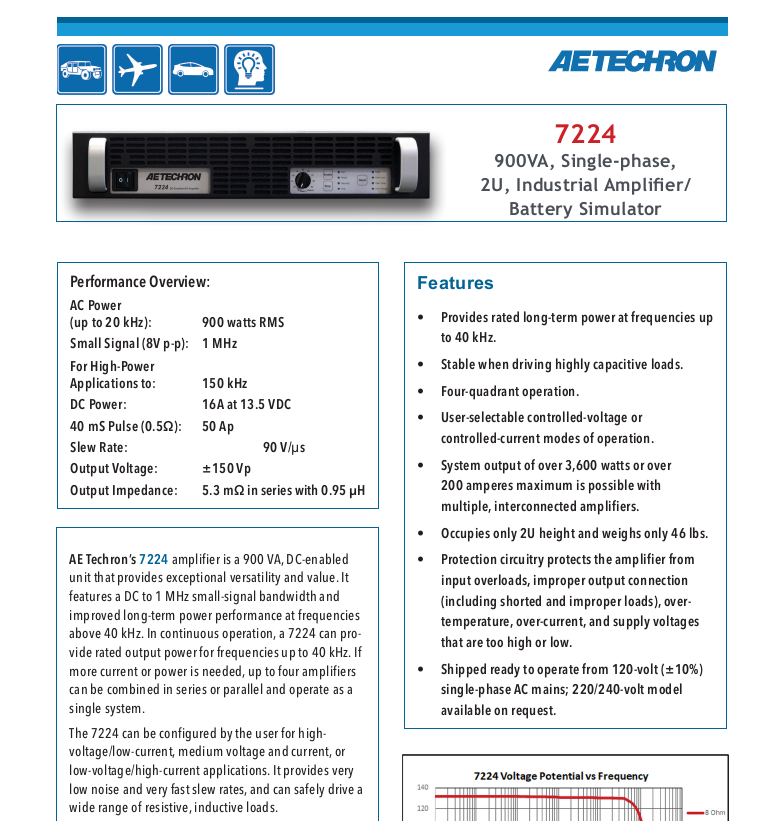

● 7224 DATA SHEET

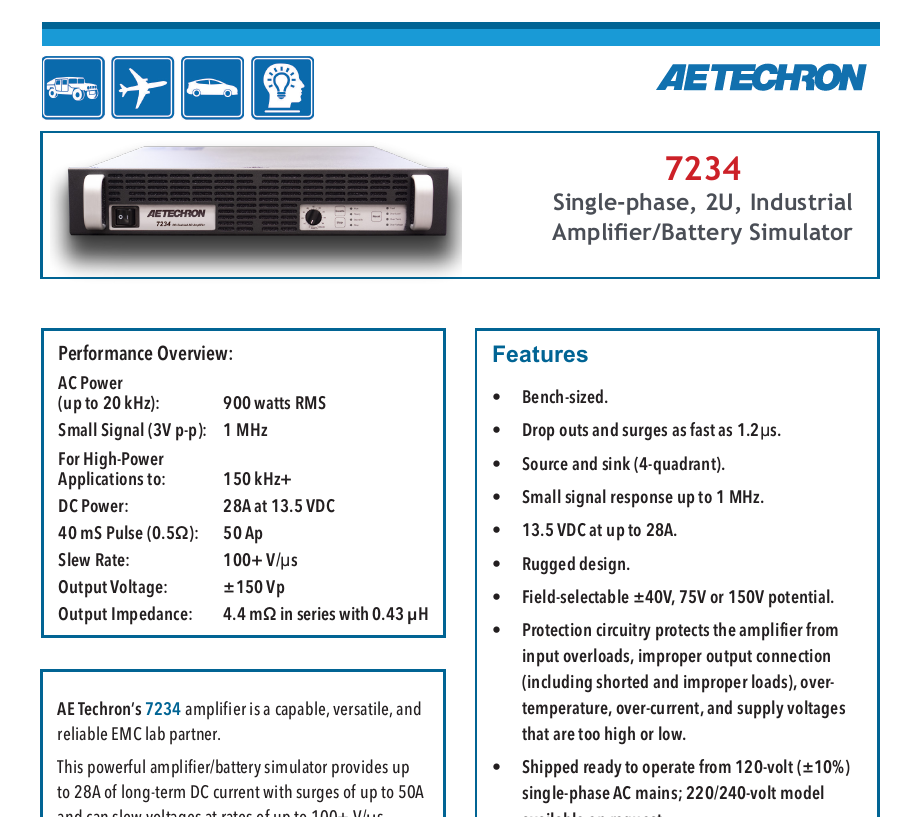

● 7234 DATA SHEET
