제품 특징

개요

디지털 네트워크 케이블 토너 및 프로브란 무엇입니까?

네트워크 케이블 토너와 프로브는 건물 벽, 바닥 및 천장에 숨겨진 전기 케이블을 추적하는 가장 효과적인 방법입니다.

좋은 케이블 테스터와 토너는 전기 신호를 추적하여 인터넷 케이블, 이더넷 전선, 전화선 및 기타 주요 와이어를 찾습니다.

기술자들이 직면하는 가장 어려운 문제 중 하나는 다른 케이블과 묶음으로 제공되는 개별 케이블을 식별하는 것입니다.

IntelliTone Pro를 이용하면 디지털 신호와 아날로그 신호 모두를 통해 추측을 없애고

경험이 없는 팀도 활성 네트워크에서 개별 배선을 쉽게 추적하고 식별할 수 있습니다.

IntelliTone의 내장된 페어 테스터는 개방, 단락 및 크로스 페어를 식별합니다.

신호 강도 표시 LED를 사용하여 다른 케이블과 함께 묶여 있는 케이블 하나를 쉽게 식별할 수 있습니다.

또한 고유한 SmartTone™ 아날로그 토닝 기술로 톤을 변경해 개별 와이어 페어를 분리합니다.

아날로그와 디지털 신호를 하나의 도구로 결합하면 어떤 이점이 있습니까?

최신 미디어 네트워크는 매우 복잡합니다.

건물에는 일반적으로 전화, 트위스트 페어 데이터, 동축 및 보안/경보 배선이 벽장에 묶음으로 되어 있거나 벽 뒤에 숨겨져 있습니다.

IntelliTone Pro LAN 토너 및 프로브는 매우 다양한 배선도 추적하고 정리할 수 있습니다.

아날로그 및 디지털 신호를 모두 제공하므로 어떤 설정에서도 필요한 모든 케이블 추적 기술을 결합한 강력한 올인원 도구입니다.

IntelliTone의 디지털 모드로 데이터 배선을 찾아 추적합니다. 개별 와이어 페어를 찾고 음성, 오디오 및 비디오 배선을 추적하고 찾으려면 아날로그 모드를 사용합니다.

실시간 네트워크에서 IntelliTone Pro 톤을 사용할 수 있습니까?

예. IntelliTone Pro 케이블 토너 테스터는 활성 네트워크를 포함한 사실상 모든 설정에서 빠르고 효과적입니다.

디지털 신호는 공통 모드 종단을 처리할 때에도 세기를 유지합니다.

또한 IntelliTone Pro 토너는 개별 케이블 전도체 토닝을 자동화하여, 활성 네트워크에서 케이블을 빠르고 효율적이면서 안전하게 찾을 수 있습니다.

IntelliTone Pro를 사용한 네트워크 케이블 테스트

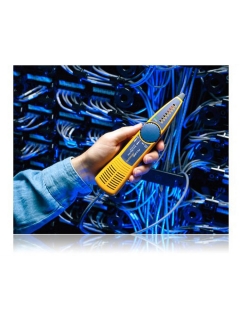

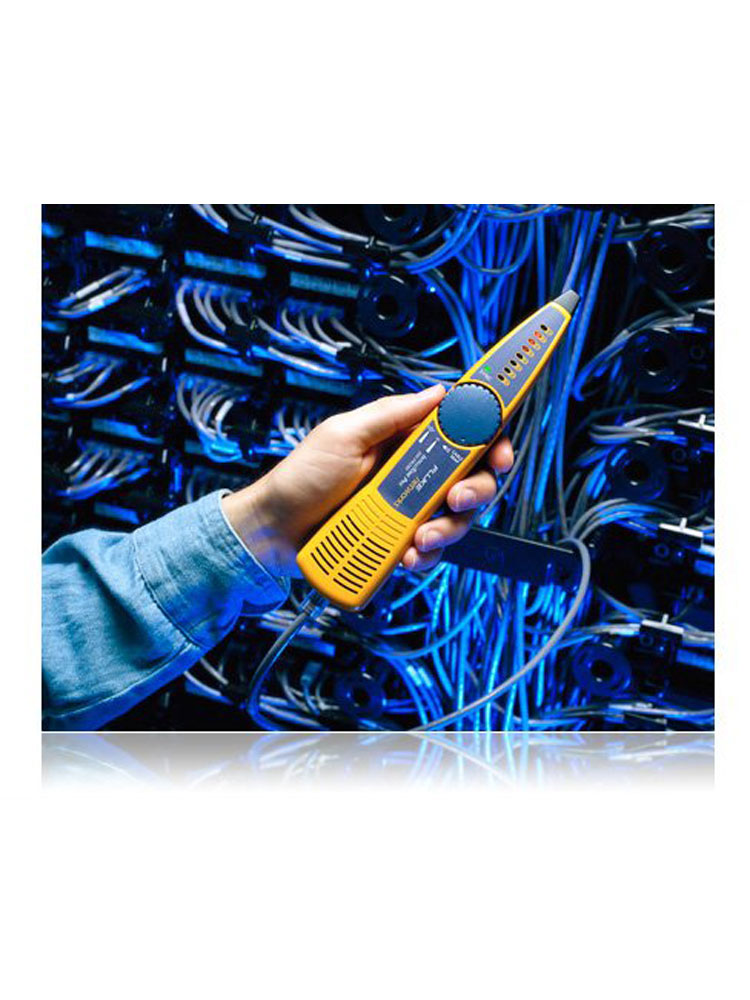

패치 패널, 스위치, 종단 블록에서 또는 묶음 내에 숨겨진 네트워크 케이블을 보다 효과적으로 추적하고 찾을 수 있도록

더욱 개선된 비전을 제공합니다. IntelliTone은 다른 장비가 찾을 수 없는 케이블을 찾습니다.

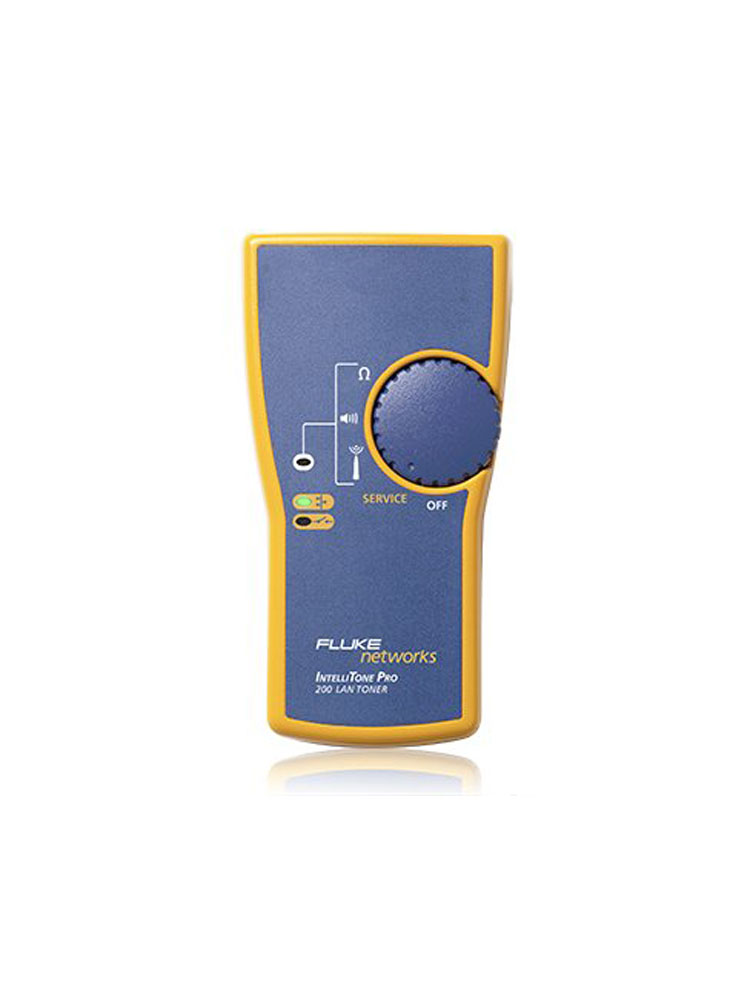

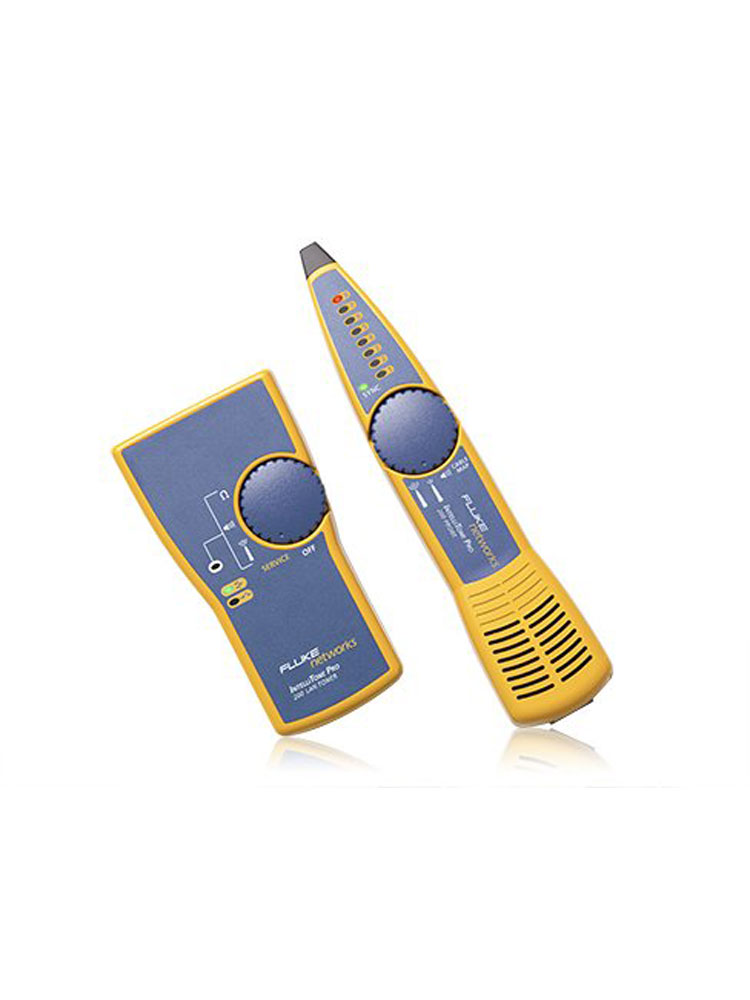

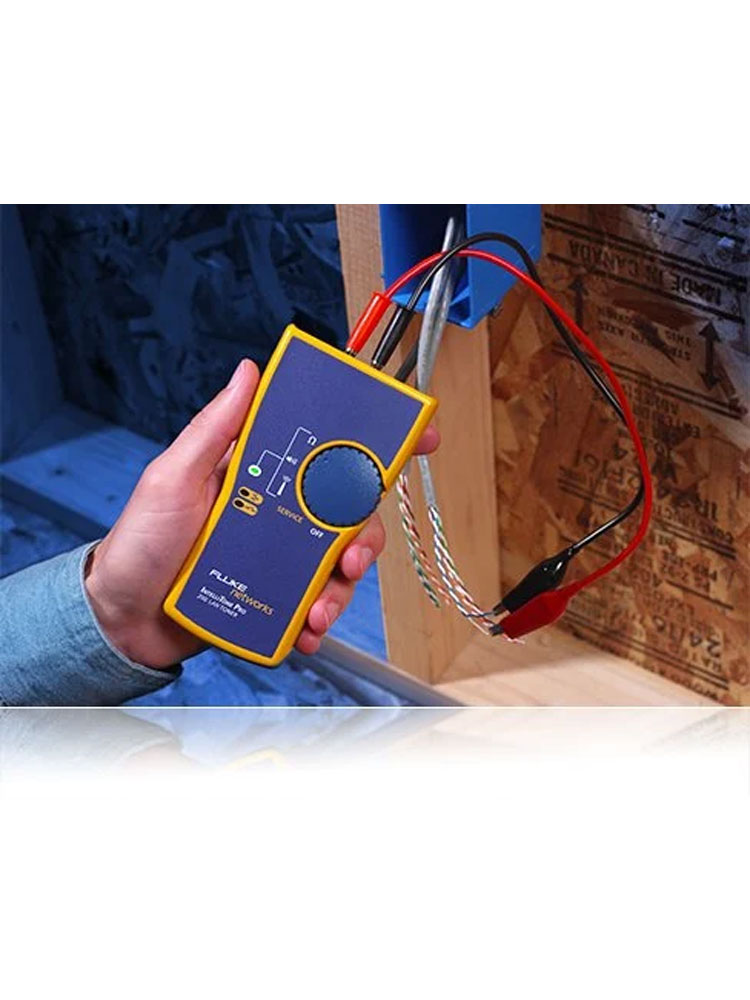

Fluke Networks의 IntelliTone Pro 200 LAN 토너 및 프로브 시리즈는

하나의 도구에서 디지털 및 아날로그 신호를 모두 제공하는 직관적이고 다용도인 네트워크 케이블 토너, 트레이서이자 프로브입니다.

즉, 모든 작업 환경에 대해 안정적인 케이블 추적 및 위치 추적 기술을 제공합니다.

활성 네트워크에서 데이터 배선을 안전하고 효과적으로 추적하고 찾으려면 디지털 모드를 사용합니다.

개별 와이어 페어를 구분하고 음성, 오디오 및 비디오 배선을 추적하려면 아날로그 모드를 사용합니다.

IntelliTone Pro는 일반적인 문제를 위해 내장 솔루션을 제공합니다. 디지털 신호 처리는 노이즈 및 거짓 신호를 거부합니다.

SmartTone 아날로그 신호는 개별 와이어 페어를 찾습니다.

연속성을 테스트하고, 누락된 케이블을 찾고, 이더넷 서비스를 쉽게 확인하십시오.

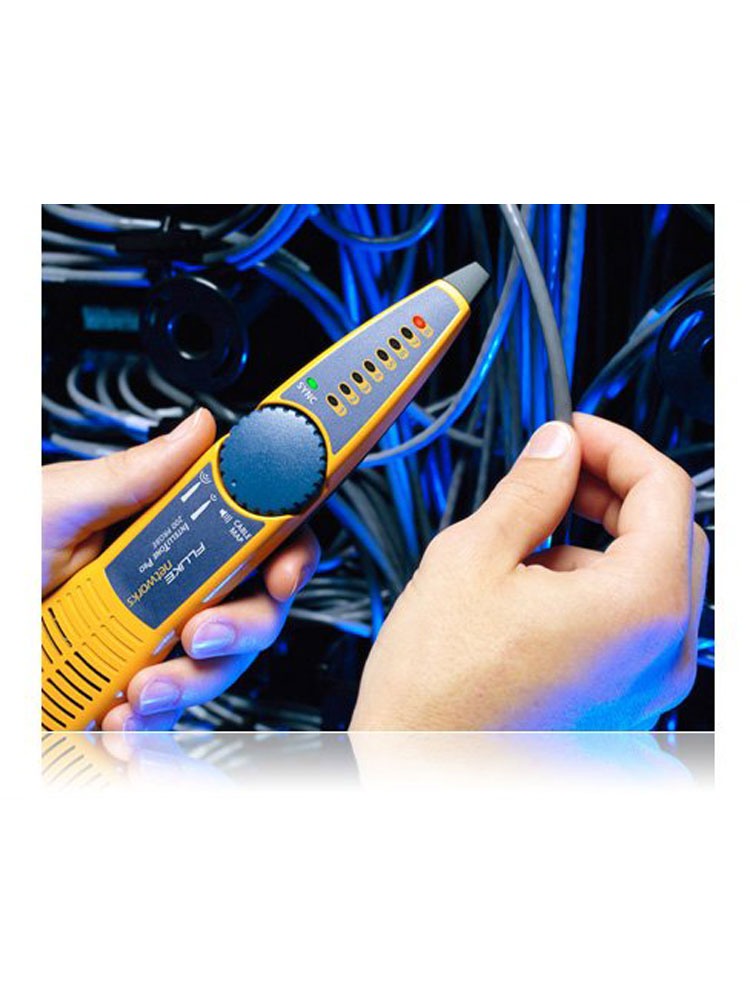

디지털 네트워크 케이블 토너와 프로브가 활성 네트워크의 케이블을 추적하고 찾아냅니다.

IntelliTone 디지털 토닝 기술:

케이블 위치를 정확히 확인하고, 노이즈 및 잘못된 신호를 거부합니다.

네트워크 케이블 트레이서는 스위치에서 종단된 경우에도 활성 네트워크에서 케이블을 찾아냅니다.

케이블 블리드에도 불구하고 케이블 묶음에서 케이블과 와이어링을 구분합니다.

한 번의 단계로 케이블 위치 확인, 케이블 연속성 검증, 케이블 결함(개방, 단락 및 리버스 페어) 감지를 수행합니다.

신호 강도 표시 LED를 사용하여 다른 케이블과 함께 묶여 있는 케이블 하나를 식별할 수 있습니다.

프로브에는 개방, 단락 및 크로스 페어를 식별하기 위한 페어 테스터가 내장되어 있습니다.

기능

디지털 대 아날로그

네트워크의 설치, 유지 관리 및 변경 중에 발생하는 일반적인 인프라 문제를 해결하기 위한

 디지털 및 아날로그 기술의 강력한 조합을 제공하는 것은 IntelliTone™ Pro Toner and Probe입니다.

하나의 도구에서 디지털 및 아날로그 토닝 모두 제공

오늘날의 미디어 네트워크는 그 어느 때보다도 더 다양합니다.

대부분의 건물에는 전화, 트위스트 페어 데이터, 동축 및 보안/알림 와이어링이 조합되어 설치되어 있습니다.

이러한 다양한 케이블링 유형의 라우팅 및 종단이 적절한지 검증하려면

다양한 주파수, 커넥터 유형 및 작업 환경에 맞게 최적화된 도구가 필요합니다.

지금까지는 모든 구리선로 미디어 유형 및 모든 환경에서 작동되기 위한 적절한 기술들이 조합되어 있는 단일 도구가 없었습니다.

IntelliTone Pro는 최첨단 디지털 및 아날로그 신호를 조합하여 어플리케이션 및 환경에 관계없이

거의 모든 구리선로 케이블을 찾아내고 검증함으로써 이러한 변화를 가져왔습니다.

디지털 모드를 사용해야 하는 경우

IntelliTone Pro의 디지털 암호화 신호는 주로 고급 데이터 케이블링(CAT 5e/6/6a)과 활성 네트워크 환경에서 주로 사용됩니다.

이 제품은 케이블 플랜트가 운반하도록 고안된 고주파에 데이터에 맞게 고주파에서 작동됩니다.

이 경우 신호음이 경쟁하는 디지털 신호와 이더넷 스위치의 공격적인 저주파수 종단을 압도할 수 있습니다.

즉, LAN 케이블링 기술자는 설치나 문제 해결 중에 적당한 케이블을 신속하게 알아낼 수 있습니다.

케이블 와이어맵을 표시하고 단락, 개방 및 와이어 오류를 확인할 때 케이블을 찾는 데 특히 디지털 신호음이 유용합니다.

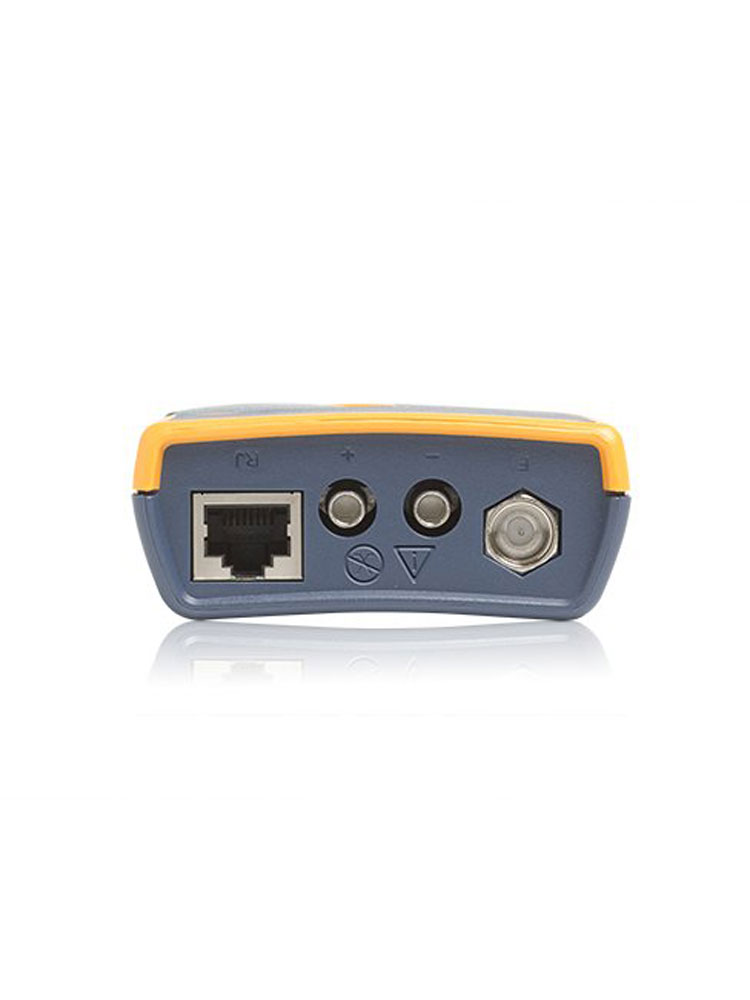

IntelliTone Pro 200 프로브는 RJ45 입력 포트 및 CableMap 기능을 포함하므로 패치 패널이나 벽면 포트에 직접 꽂을 수 있습니다.

이 와이어맵 테스트는 두 배의 이점을 제공합니다.

토너와 와이어매퍼 중 하나만 있으면 되며 올바른 케이블을 찾았는지 100% 확신할 수 있습니다.

아날로그 모드를 사용해야 하는 경우

IntelliTone Pro의 SmartTone 아날로그 토닝은 동축, 보안/경고, 스피커 와이어링뿐만 아니라 음성 대역 케이블링(Cat 3 미만)에도 사용할 수 있습니다.

이러한 케이블은 더 낮은 주파수 전송을 위해 최적화되어 있으므로 저주파 톤으로 더 쉽게 구분됩니다.

또한 전자 장치의 간섭이 비교적 낮은 영역에서 사용되어야 합니다.

간섭 현상이 심한 환경에서는 디지털 모드를 사용하는 것이 더 나을 수 있습니다.

SmartTone 아날로그 토닝은 설치 중에 개별 와이어쌍을 쉽게 찾을 수 있도록 합니다.

SmartTone 아날로그 신호는 테스트 중인 쌍이 함께 단락될 때마다 `곡'을 바꿉니다.

이를 통해 텔레커뮤니케이션 기술자들은 잭이나 블록에 펀칭하기 전에 또는

음성 전송 문제를 진단할 때 개별 와이어쌍을 명확하게 구분할 수 있습니다.

배선 찾기 및 분리

종단 케이블 분리

IntelliTone™ Pro 토너는 트위스트 페어 케이블링의 고유한 특성을 사용하여 균형 잡힌 신호를 생성함으로써 신호 블리드 효과를 최소화합니다.

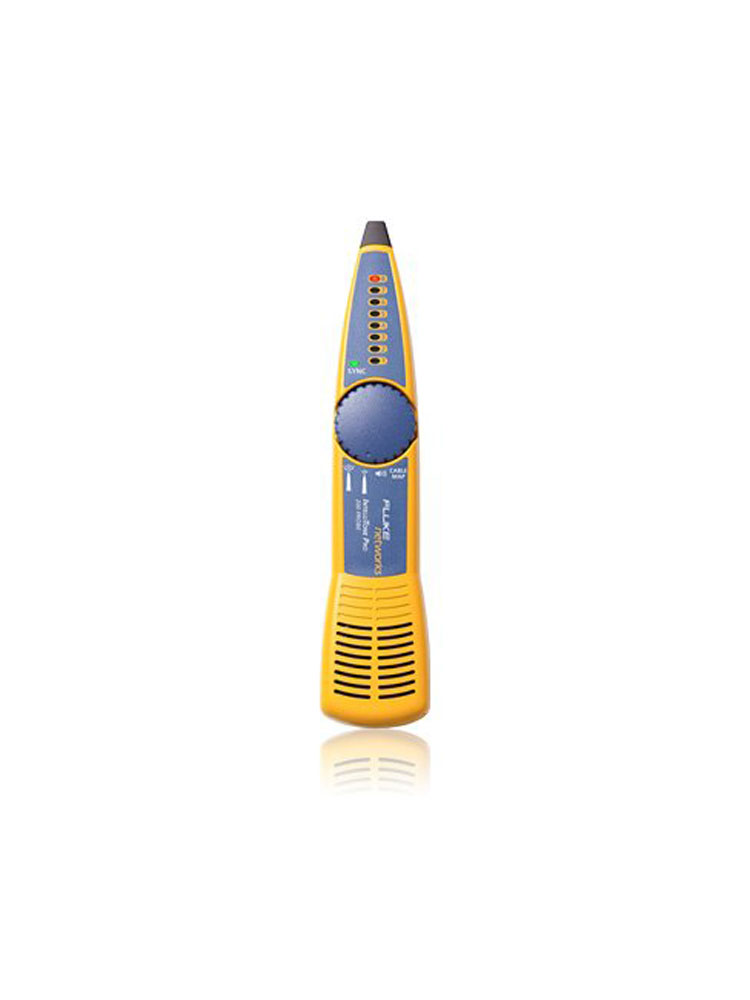

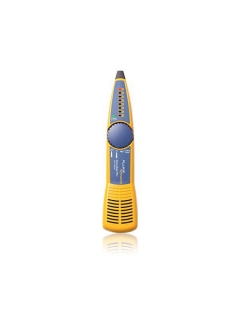

IntelliTone™ Pro 프로브의 스마트 디지털 신호 처리 기능은 오디오 및 LED 시각적 표시기를 통해 이 신호를 명확히 구분하여

번들이나 패치 패널에서 정확한 케이블을 빠르게 구분할 수 있도록 합니다.

IntelliTone™은 케이블을 찾는 시간을 줄여주므로 맞는 케이블을 바로 찾아낼 수 있습니다.

개별적인 와이어 쌍 구분

전형적인 아날로그 토너 및 프로브를 사용하면 와이어쌍 간의 신호 블리드 때문에

개별적인 와이어쌍을 정확하게 구분하는 일이 거의 불가능할 수 있습니다.

이로 인해 처음에 와이어쌍 경로를 잘못 찾고 종단하는 경우가 자주 발생합니다.

잘못된 종단을 다시 수행하거나 새 배선을 당겨서 분리하게 되면서 너무 많은 시간과 비용이 낭비됩니다.

IntelliTone Pro의 SmartTone 아날로그 기술은 테스트 중인 쌍을 찾을 때 결정적인 데이터를 제공하여 추측 과정을 줄여주고 정확도를 높여줍니다.

테스트 중인 쌍을 단락하기만 하십시오. 그러면 톤음의 리듬이 바뀝니다.  차이는 확연히 구분됩니다.

케이블 연속성 검증

IntelliTone의 강력한 진단 기능을 통해 케이블링 이동, 추가 및 변경 중에 콜백을 제거합니다.

IntelliTone Pro 200 프로브는 트위스트 페어 케이블링에서 일반적인 케이블 배선 오류를 식별하는 CABLEMAP 기능을 제공합니다.

IntelliTone 기술은 각 전도체의 종단간 연속성 테스트를 자동화합니다.

LED 표시등 및 토너는 개방, 단락 및 리버스 페어와 같은 배선 오류를 명확하게 구분해냅니다.

라이브 네트워크 토닝

현대의 네트워크 장치는 포트에 연결된 케이블에 대해 공격적인 종단 체계를 사용합니다.

이러한 종단은 케이블의 노이즈와 혼성을 줄여주면서 아날로그 토너 신호를 흡수하여

연결된 케이블이 아날로그 오디오 프로브를 통해 감지할 수 없도록 합니다.

따라서 아날로그 기술을 사용하면 레이블이 없는 네트워크를 찾는 데 몇 시간이 걸릴 수 있습니다.

아날로그 신호와 달리, IntelliTone 디지털 신호는 일반적인 모드 종단 시에도 강하게 남아 있습니다.

또한 IntelliTone Pro 토너는 개별 케이블 전도체의 토닝을 자동화하여 활성 네트워크에서

케이블을 빠르고 효율적이면서 안전하게 찾을 수 있도록 합니다.

이더넷 서비스 검증

IntelliTone Pro 200 Toner & Probe의 강력한 진단 기능을 사용하여 이동, 추가 및 변경 수행

토닝 - IntelliTone을 사용하면 이동, 추가 및 변경을 수행하면서 장비 배선반에서 케이블을 빠르고 쉽게 찾을 수 있습니다.

블리드 상태에서 연결되지 않은 케이블을 빠르게 구분할 수 있습니다.

Cablemap - IntelliTone Pro 200 프로브는 트위스트 페어 케이블링에서 일반적인 케이블 배선 오류를 식별하는 CABLEMAP 기능을 제공합니다.

TIA568 와이어링의 완전한 핀당 검증은 개방, 단락 또는 잘못 배선된 와이어를 정확히 식별합니다.

LED 표시등과 특유의 톤은 명확히 배선 오류를 나타냅니다.

내장된 Cablemap 기능은 별도의 도구를 가져가거나, 반대쪽으로 돌아가 토너를 매퍼로 교체할 필요를 없애줍니다.

IntelliTone Pro 200 키트는 스위치에 꽂은 경우에도 카테고리 5 케이블링을 찾아 경로를 파악하고

이동, 추가 및 변경 이후에 링크 서비스를 검증하기 위한 일체형 도구입니다.

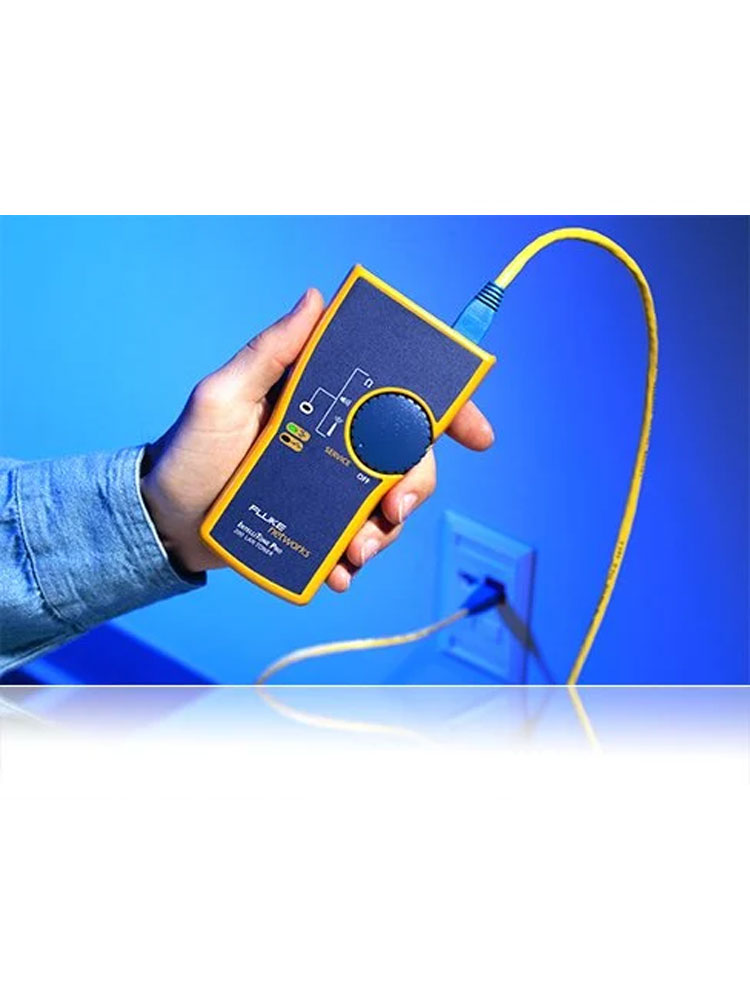

이더넷 서비스 검증 - 링크 펄스가 올바릅니까? 업링크 포트의 교체용 케이블 때문에 리버스되었습니까?

또는 MDIX 사용 가능 상태입니까? 사무실 벽 플레이트에서 활성 이더넷 서비스를 식별합니다.

LED 표시등은 정상, 리버스 또는 MDIX 이더넷 링크 연결이 설정되어 있는지 여부를 명확히 나타냅니다.
