제품 특징
정밀 종단면 광선로 케이블 청소를 위한 완벽한 솔루션.
각 광케이블 청소용 키트에는 광케이블 연결 장애의 최대 원인을 제거하는 데 필요한 소모품이 포함되어 있습니다.
연결 장애의 최대 원인: 오염
데이터 센터 및 캠퍼스 환경에서 사용하는 모든 광케이블 커넥터의 청소에 적합합니다.
Quick Clean™ Cleaner - 훈련이 필요 없습니다.
용매 펜은 특별히 배합된 광선로 클리닝 용액을 정확하게 분배합니다.
광케이블 종단면의 편리한 청소를 위한 OFC Cleaner Card
개요
Fluke Networks의 Fiber Optic Cleaning Kit는
모든 광케이블 네트워크에 있는 가장 제거하기 힘든 오염 물질을 효과적으로 제거하는 최상의 광케이블 청소용 툴로 구성됩니다.
다양한 키트 옵션과 함께, 사용하기 쉬운 Quick Clean™ Cleaner와 편리한 청소용 큐브/카드 및 최고의 광케이블 용제 펜 중에서 선택하여
패치 코드 및 포트 내의 광케이블 단면 모두를 청소할 수 있습니다.
8종의 모든 광케이블 청소용 키트는 린트를 생성하지 않는 제품과 소재로 구성되어, 최적의 건식 및 습식 청소를 가능하게 합니다.
이러한 맞춤형 용제는 광케이블 종단면을 청소하는 데 사용되는 구식 IPA(이소프로필알코올)보다 더 탁월한 효과를 제공합니다.
이러한 새로운 용제는 광섬유 케이블에서 발견되는 많은 오염 물질, 특히 버퍼 젤 및 윤활유와 같은 비이온 화합물을 용해하는 데 IPA보다 더 효과적입니다.
키트 구성품

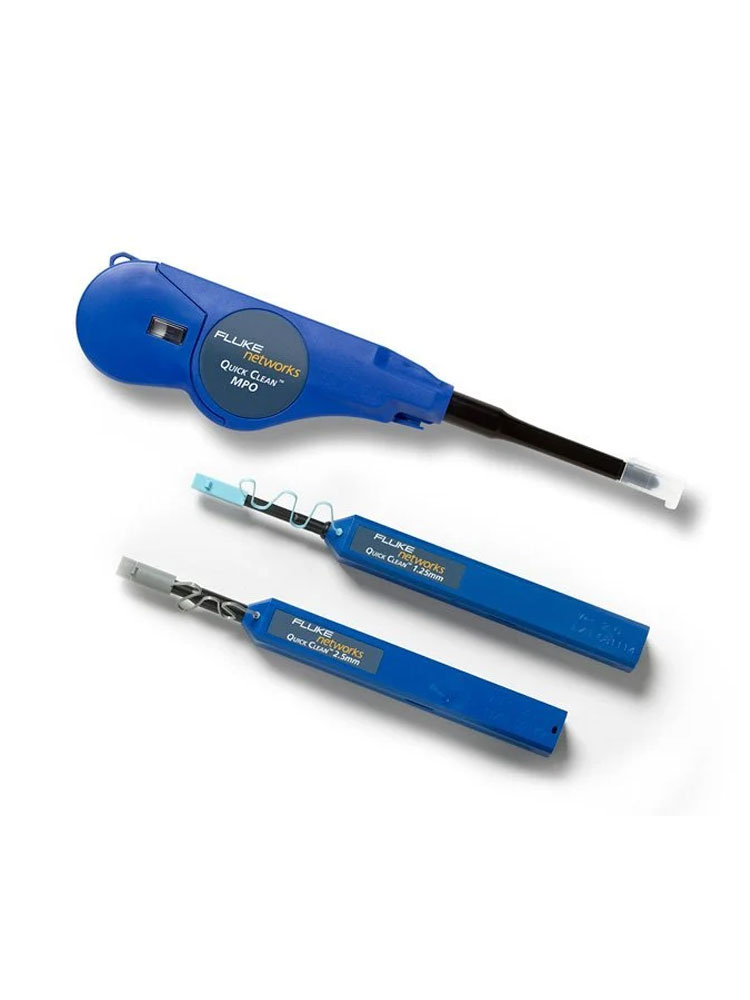

Quick Clean 청소용 툴
구매하는 키트에 따라 다양한 종류의 Quick Clean 청소용 툴이 포함되어 있습니다.
각 제품은 린트를 생성하지 않는 독점적인 청소용 소재로 만들어져 말단면이 최대한 깨끗하게 유지됩니다.
Quick Clean 1.25mm
각 단위는 최저 500개의 종단면을 소제합니다
크기: 0.69” x 0.69” x 7.05”
Quick Clean 2.5mm
각 단위는 최저 500개의 종단면을 소제합니다
크기: 0.69” x 0.69” x 7.05”
Quick Clean MPO
각 단위는 최저 600개의 종단면을 소제합니다
크기: 0.87" x 2.22" x 7.46"
솔벤트 펜
솔벤트 펜은 펠트 팁을 통해 분배되는 광케이블 청소용 용제를 9 그램 함유합니다.
알루미늄 펜 포디는 스프링으로 활성화되어 광케이블 종단면에 적합한 양의 세정액을 분사합니다.
크기: 5.5" x 0.5" 직경
클리닝 큐브
Fluke Networks 클리닝 큐브는 각각 네(4) 개의 종단면을 청소할 수 있는 와이프 125개를 제공합니다.
이 2” x 2” x 2” 큐브는 린트를 생성하지 않는 55% 셀룰로오스/45% 폴리에스테르 소재로 제작되었습니다.
클리닝 카드
클리닝 카드가 포함된 키트의 경우, 작고 휴대하기 쉬운 카드에 12개의 청소용 구획이 있습니다.
린트를 생성하지 않는 55% 셀룰로오즈/45% 폴리에스터의 소재로 제작됩니다.
크기: 3.75” x 2” x 0.1”
스왑
광섬유 청소 키트에 포함된 이 스왑은 정밀한 청소를 위해 만들어졌으며 접근하기 어려운 오목한 부분에 사용할 수 있습니다.
스왑 – 2.5mm
내용물: 50 면봉
크기: 4.0" x 1.0" 직경
재료: 100ppi 의료용 폴리우레탄 밀봉 폼
스왑 – 1.25mm
내용물: 25 면봉
크기: 6.5" x 1.0" 직경
재료: 특허의 압축 폴리에스터 광선로
케이스
모든 청소용 재료를 정리할 수 있도록 2가지의 케이스를 청소용 키트에 사용할 수 있습니다.
튼튼한 하드 케이스 또는 소프트 케이스를 선택하실 수 있습니다.
베스트셀러 키트

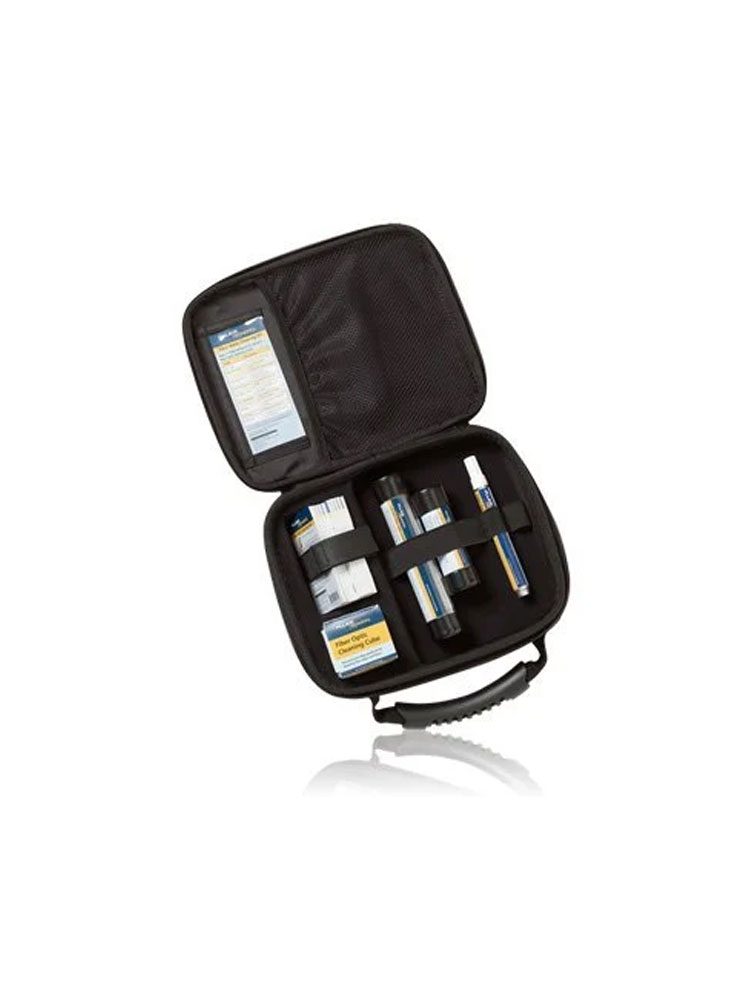

NFC 키트 케이스
Fiber Optic Cleaning Kit - 포함
천을 사용하는 청소용 큐브
밀폐된 청소용 구획 열(10)개가 카드
솔벤트 펜
2.5mm 포트 청소용 스왑
1.25mm 포트 청소용 스왑
견고한 휴대용 케이스

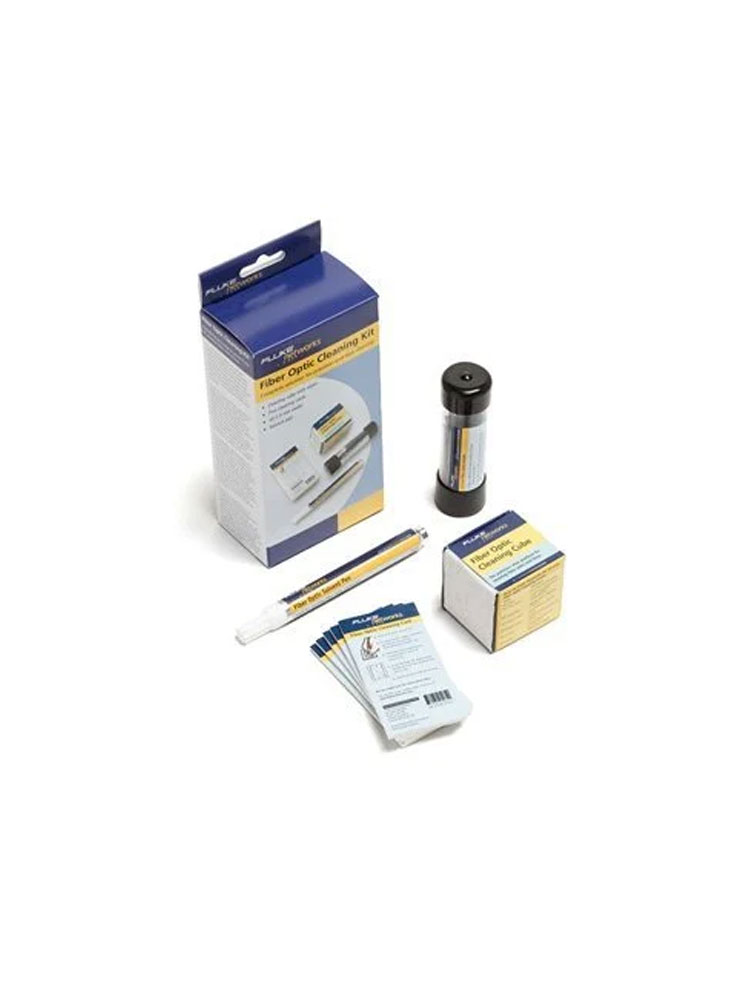

NFC Kit Box
Fiber Optic Cleaning Kit - 포함
천을 사용하는 청소용 큐브
밀폐된 청소용 구획 다섯(5)개가 있는 카드
솔벤트 펜
2.5mm 포트 청소용 스왑

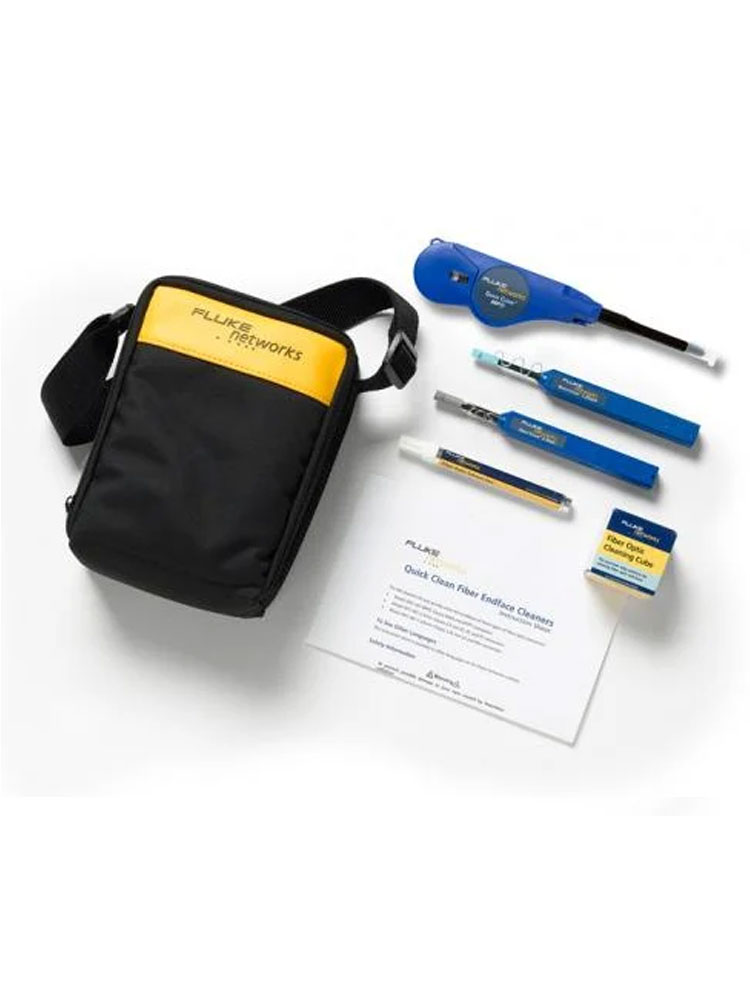

NFC Kit Box E
향상된 Fiber Optic Cleaning Kit - 포함
Quick Clean 1.25mm 클리너
Quick Clean 2.5mm 클리너
Quick Clean MPO 클리너
솔벤트 펜
클리닝 큐브
소프트 케이스.
광케이블 연결 장애의 원인은 무엇입니까?
오염은 광케이블 연결 장애의 최대 원인입니다. 오물, 먼지 및 기타 오염 물질은 광선로를 통한 고속 데이터 전송의 적입니다.
오늘날의 네트워크 어플리케이션은 그 어느 때보다 추가 대역폭을 필요로하므로 손실 예산을 지금보다 더 줄여야 합니다.
때문에 모든 광학 연결은 어플리케이션 성능 문제를 피하기 위해 오염 물질을 없애는 것이 매우 중요합니다.
OFC 종단면을 청소하고 링크 오류를 수정하는 방법 알아보기
기능
광케이블 단면 세척 지침
Quick Clean 1.25mm 또는 2.5mm 클리너로 Clean OFC 종단면 청소:
광케이블 종단면의 청소를 시작하려면 Quick Clean 클리너에서 가이드 캡을 열거나 제거합니다.
클리너를 커넥터에 직접 밀어 넣으십시오. 딸깍 소리가 나면 소제가 된 것입니다.

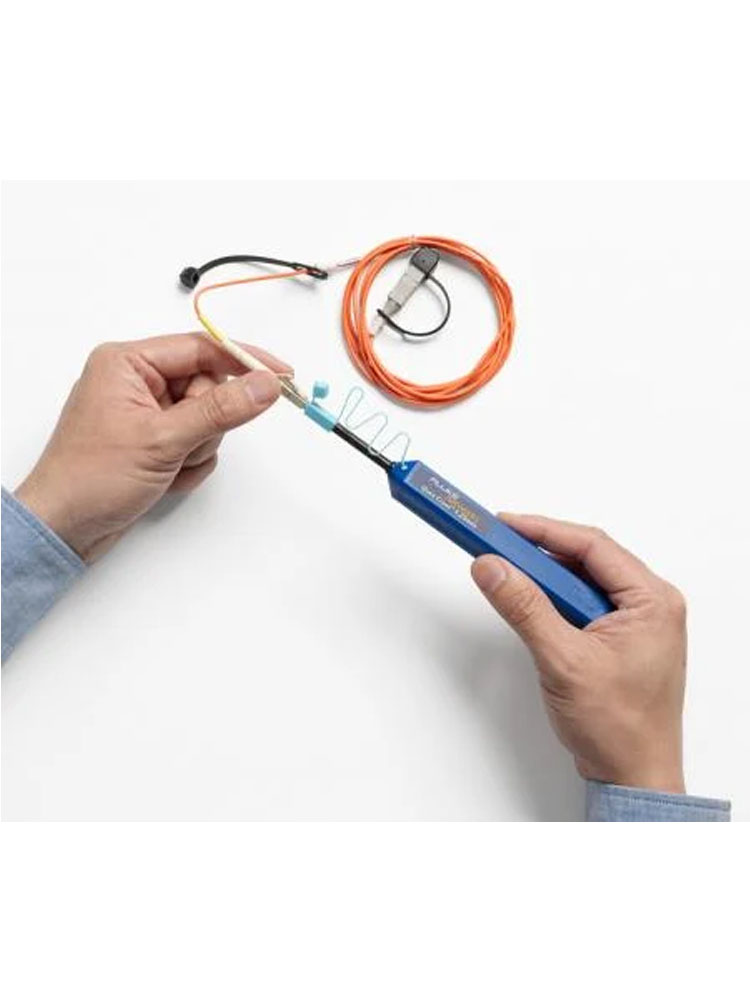

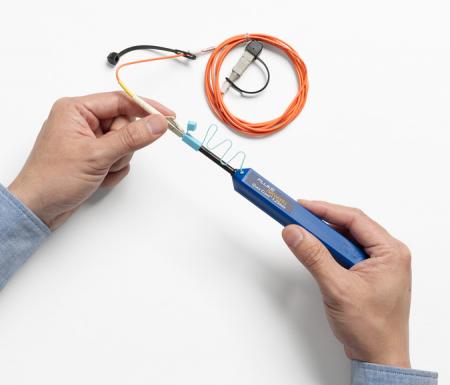

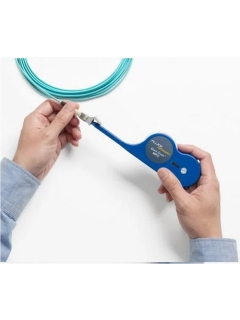

Quick Clean 광케이블 클리너 툴을 사용하여 광케이블 단면 청소

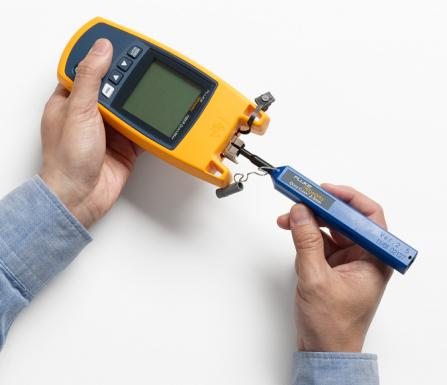

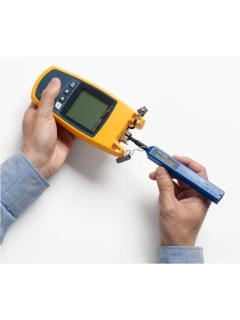

Fluke 광케이블 테스터를 청소하는 Quick Clean 광케이블 포트 클리너
Quick Clean MPO 클리너로 OFC 종단면 청소:
Quick Clean 클리너에서 가이드 뚜껑을 열거나 제거합니다.
클리너를 커넥터에 직접 밀어 넣으십시오.
Quick Clean은 원클릭 광케이블 클리너입니다. 청소를 확인하기 위해 딸깍 소리가 날 때까지 다이얼을 돌리면 됩니다.

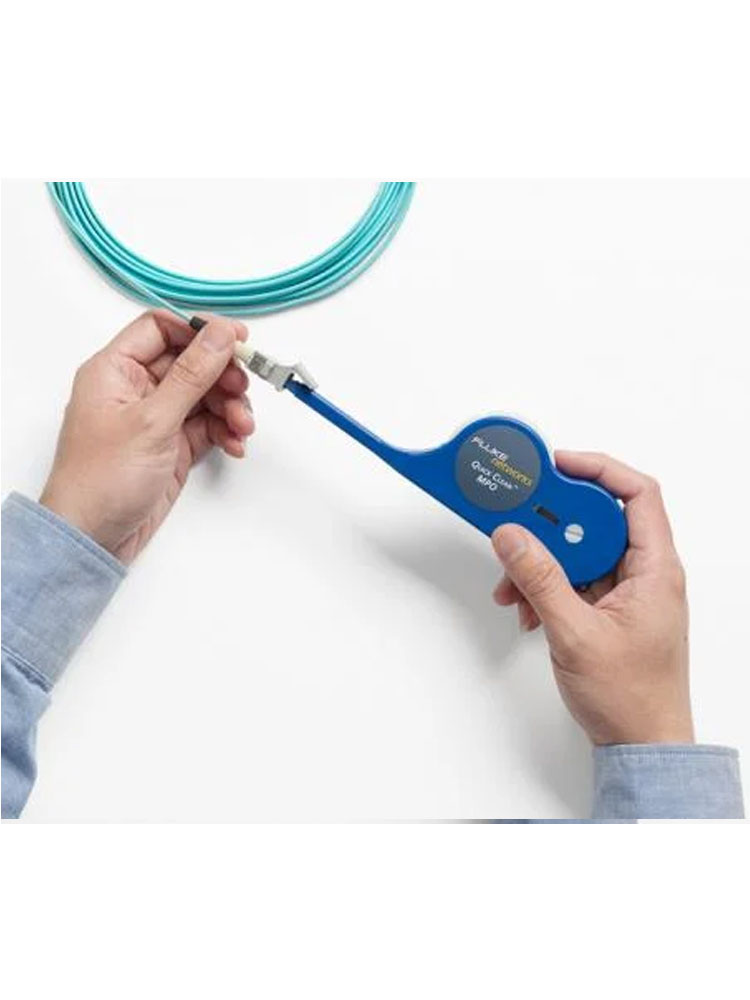

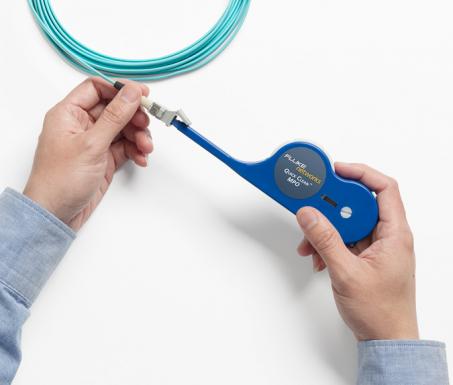

Fluke Networks의 Quick Clean MPO 종단면 광케이블 클리너
모든 종단면을 먼저 점검하십시오. 깨끗한 경우에, 있는 그대로 삽입할 수 있습니다.
거의 틀림없이 어떤 형태로든 오염 물질이 누적되어 있어 삽입 전에 이를 소제할 필요가 있습니다:
광케이블 클리닝 카드로 패치 코드 청소:
패치 코드를 청소하는 광케이블 클리닝 카드
소제 영역에서 플라스틱 덮개를 제거하십시오.
소제 영역의 한쪽 코너에 최소한 작은 양의 용매를 적용하십시오.
커넥터를 수직으로 붙들고, 젖은 부분에서 건조한 영역으로 종단면을 훔치십시오.
완전하게 소제가 되었는지 다시 점검하십시오. 필요한 경우, 새로운 소제 영역을 선택하여 단계를 반복하십시오.
광케이블 클리닝 큐브로 패치 코드 청소:
패치 코드를 청소하는 광케이블 클리닝 큐브
클리닝 큐브에서 깨끗한 와이프 또는 시트를 빼냅니다.
와이프의 시작하는 끝에 최소한 작은 양의 용매를 적용하십시오.
광케이블 커넥터를 수직으로 붙들고, 젖은 지점에서 건조한 영역으로 종단면을 닦습니다.
완전하게 소제가 되었는지 다시 점검하십시오. 필요한 경우, 큐브 위의 드러난 와이프의 다른 부분에 이 단계를 반복하십시오.
광케이블 청소용 스왑으로 포트 내부 청소:
클리닝 큐브에서 깨끗한 와이프를 빼십시오.
와이프에 최소한 작은 양의 용매를 적용하십시오.
최소량의 용매를 흡수하도록 3초 동안 와이프의 젖은 부분에 면봉을 대십시오. 습기찬 면봉은 젖은 것 보다는 잘 닦여집니다.
면봉을 포트에 삽입하고 압력을 약하게 가하며 몇번 돌리십시오.
습기찬 면봉 다음에 건조한 것으로 바꾸십시오. 종단면 및 정렬 슬리브에서 일체의 잔여 용매를 제거하기 위하여 동일한 절차를 따르십시오.
* 광케이블 청소용 펜에서 용제를 직접 스왑에 적용하는 것은 스왑에 용제를 지나치게 옮길 수 있으므로 주의하십시오.
광케이블 종단면을 청소할 때 피해야 할 것
광선로 네트워크 기술자의 숫자만큼 많은 수의 상이한 청소 기술이 있습니다. 몇몇 기술이 어떤 경우에는 잘 듣지만,
광선로 링크의 믿을 수 있고 오래 계속되는 성능을 위해서는 모든 연결 시에 검사 및 적당한 소제를 필요로 합니다.
여기에 잘 알려진 몇가지 나쁜 습관을 말씀드립니다:
건식 클리닝:
전통적으로 드라이 클리닝은 광선로 종단면과 커넥터에서 오염 물질을 제거하는데 단지 부분적으로 효과가 있음이 입증되었습니다.
문제는 드라이 클리닝 재료가 먼지나 기름기 많은 다양한 유형의 오염 물질을 들어올리는 데 역부족이었거나,
광선로 페룰에 먼지를 끄는 정전기를 발생했다는 것입니다. 그러나 과학 기술의 발전과 더 나은 드라이 클리닝 재료로,
새로운 종류의 광선로 클리닝 도구가 만들어져 광학 네트워크에서 오염 물질의 50%를 이상을 제거하는 비용 효과적이고 능률적인 솔루션을 제공합니다.
그러므로 일체의 광선로 커넥터에 드라이 클리닝을 실행하기 위하여 간단한 면봉이나 클리닝 종이의 사용을 피하는 것이 아주 중요합니다.
대신 Fluke Networks의 Quick Clean 클리너를 이용하여 광케이블 플랜트에 있는 먼지 및 유해한 입자 대부분을 제거하십시오.
습식 클리닝:
미리 적셔 놓은 젖은 와이프나 과도한 용매로 소제하는 것은 종단면에 액체를 남겨 또한 문제를 일으킵니다.
과잉 용매가 건조될 때, 그것은 결코 완전하게 제거되지 않는 녹은 오염 물질의 필름을 남깁니다.
추가적으로 잔류 이소프로필알콜(IPA)은 건조될 때 "할로(달무리)"를 남겨 신호 강도를 감쇠시킬 뿐만 아니라, 또한 제거하기 아주 어렵습니다.
그 어떤 용매도 소제 후에 남아 있어서는 안됩니다.
캔에 들은 공기 및 먼지 청소기:
캔 공기 및 먼지 청소기는 효과가 없으며 종단면을 소제하는 데 사용해서는 안됩니다.
먼지 청소기가 하는 유일한 것은 큰 입자를 불어내는 것입니다. 패치 코드에서 이것은 효과적일 수도 있지만,
포트 안쪽에서 이것은 동일한 입자를 다른 곳으로 옮길 뿐입니다. 먼지 청소기는 더 작은 정전기를 띤 입자에 효과가 없으며
버퍼 젤 또는 바디 오일과 같은 유성 오염 물질에는 완전히 무용합니다.
마지막으로, 추진제를 발사하는 먼지 청소기는 종종 전혀 새로운 오염 물질을 만들어 내며
이를 제거하기 위해서는 효과적인 청소 절차가 필요합니다.
새로운 제품은 깨끗하다는 생각:
공장에서 종단한 패치 코드나 접속용 전선의 종단면이 새로운 제품이고 먼지 캡으로 덮여있기 때문에 깨끗할 것이라 생각하지 마십시오.
광케이블 먼지 캡은 종단면의 손상을 방지하는 데 중요하지만, 캡 자체가 오염의 근원일 수 있습니다.
먼지 캡을 만들기 위하여 이용된 플라스틱은 가소제가 오랜 시간에 걸쳐 악화될 때 및
캡의 표면이 고속 생산 과정에서 사용된 이형제를 포함할 수 있으므로 잔류물을 가스로 발생합니다.
보호 캡을 제거할 때 오염된 종단면을 보게 되면 놀라지 마십시오. 반복 가능하고 믿을 수 있는 종단면 청소를 위해,
항상 Fluke Networks 도구를 사용하여 권장되는 습식 및 건식 절차를 따르십시오.
특수 OFC 클리너가 포함된 NFC 광케이블 솔벤트 펜
오랫 동안 이소프로필알콜(IPA)이 광케이블 종단면을 청소하는 데 사용되어 왔지만,
지금은 Fluke Networks의 Fiber Optic Solvent Pen 같은 훨씬 우량한 전문 용제를 사용할 수 있습니다.
가장 중요한 것은, 이 전문 용제가 모든 오염 물질, 특히 버퍼 젤 및 윤활유와 같은 비이온성 화합물을 녹이는 데 IPA보다 더 효과적이라는 사실입니다.
Fluke의 광케이블 청소용 펜을 사용하면 매번 그리고 모든 오염물질을 더 잘 청소할 수 있습니다.
다음으로 당사의 용제는 IPA보다 낮은 표면 장력을 가지고 있어 입자와 부스러기를 둘러싸서
종단면의 표면에서 그것들을 효과적으로 분리하여 광케이블 청소용 천이나 스왑으로 닦아낼 수 있게 합니다.
많은 소립자는 전하를 가지고 있어 이들을 페룰이나 종단면에 붙게 합니다.
IPA와는 달리 이 용제는 전하를 중성화하기 위해 산화되어 전하를 가진 입자를 제거함으로써 더 많은 입자가 종단면에 끌리지 않도록 합니다.
포트나 장비 안의 광케이블 종단면을 청소할 때, 모든 용제의 제거를 보장하기 위해 용제의 증발 속도가 중요해 집니다.
Fluke Networks의 전용 용매는 소제하기에 충분히 길지만 연결하기 전에 증발되도록 맞춰진 증발 속도를 가지고 있습니다.
그것은 IPA보다는 훨씬 빨리 증발합니다.
IPA는 흡습성이 커서 수증기를 끌어 들이고 이것은 종종 종단면에서 건조되어 잔류물을 남겨 "할로(달무리)"로 나타납니다.
Fluke Networks의 광케이블 청소용 펜을 특수 세정 용제와 함께 사용하면 이 문제를 피할 수 있습니다.
