제품 특징

이더넷 장치 설치 및 문제 해결을 위한 기술자 도구.

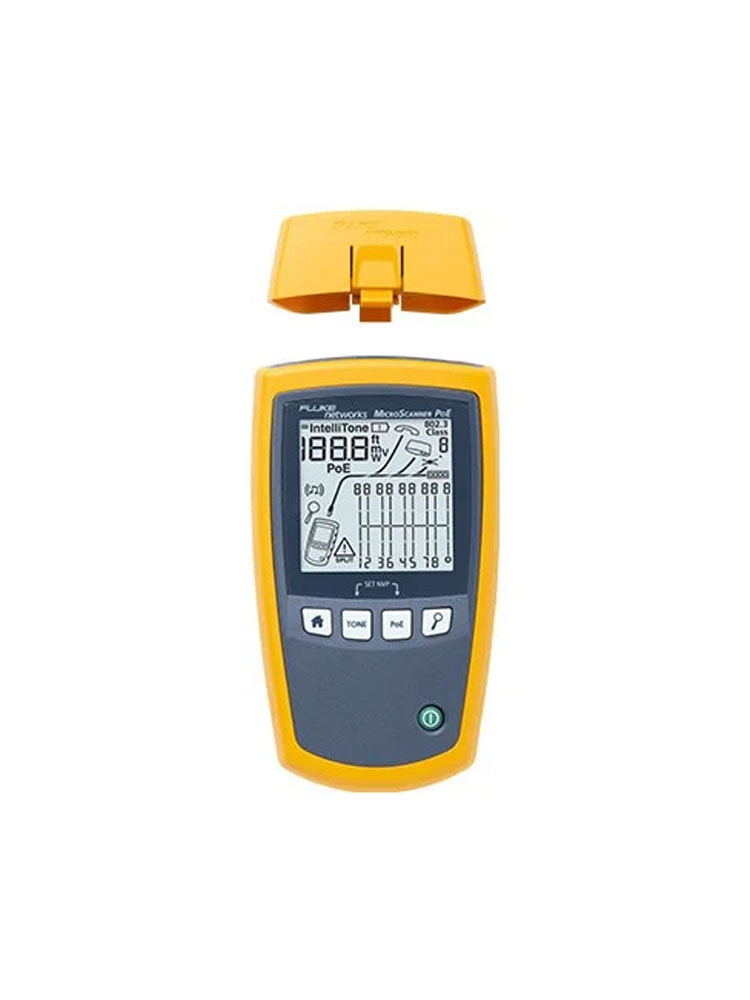

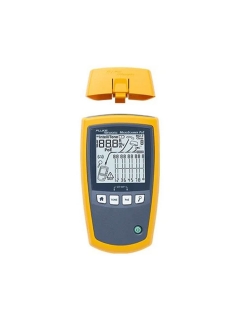

MicroScanner PoE 성능:

불량하거나 연결이 안 된 케이블, 전력 불충분 또는 전력 장치(PD) 등 문제의 원인을 신속하게 파악합니다.

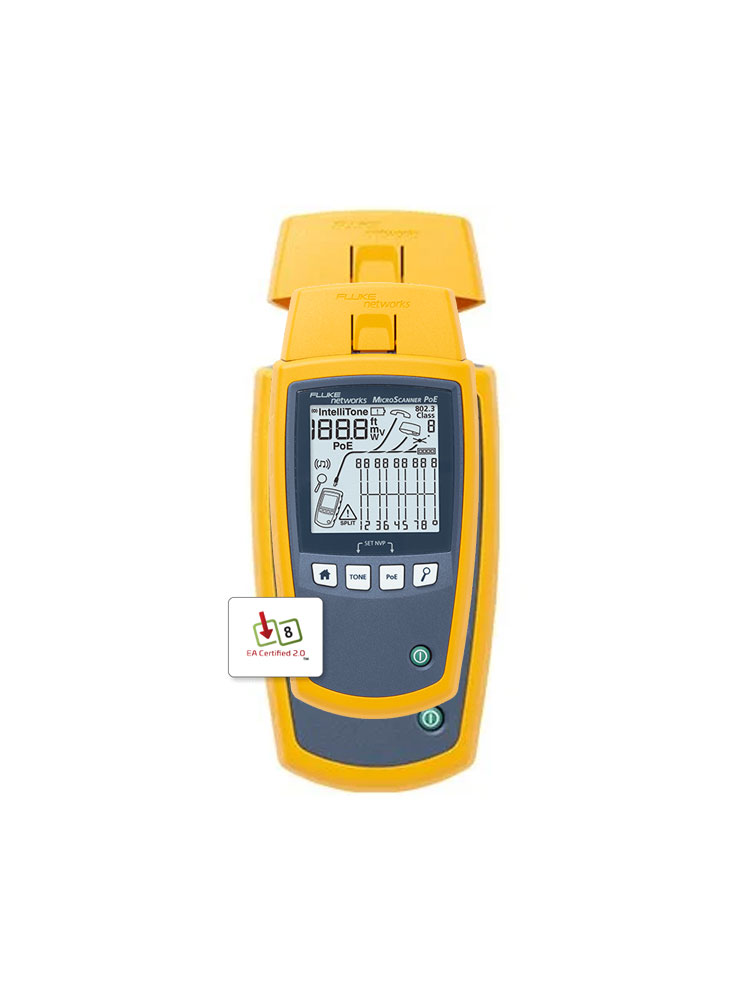

IEEE-802.3™ PoE 표준 인증을 받은 이더넷 얼라이언스로 신뢰할 수 있는 멀티벤더 상호운용성 구현

네트워크 엔지니어가 잠재적인 스위치 구성 및 오작동을 조사하는 데 필요한 정보.

PoE 스위치 확인 – PoE 클래스(0~8)를 보고함으로써 스위치 포트가 충분한 전력을 제공할 수 있는지 판단합니다.

전력이 공급된 페어 – 전력이 공급된 페어를 그래픽으로 식별. 스위치 포트가 2 또는 4 페어(802.3bt 또는 PoE ++)에 전력을 전달하는 이중 서명(Dual Signature) 포함.

활성 스위치 탐지 – 케이블이 스위치 포트에 연결되어 있는지, 그리고 포트 속도가 최대 10G가 되는지 판단합니다.

케이블 테스트 – 양 말단에서 단락이나 개방, 교차 와이어를 식별하고, 각 페어의 길이를 측정하며, 톤을 보내 케이블을 찾습니다.

산업용 이더넷 TP케이블 배선 확인 및 문제 해결

PoE 인젝터 확인 - 인젝터 전압 수준을 표시합니다.

개요

인증 테스트 간소화

MicroScannerTM Cable Verifier 시리즈는 음성, 데이터 및 비디오 케이블의 테스트를 간소화합니다.

4가지 다른 테스트 모드의 결과를 가져온 다음 그래픽 와이어맵, 페어 길이, 결함 부분까지의 거리, 케이블 ID,

기기 맨 끝까지 이 모두를 한 번에 표시하는 것 부터 다릅니다.  또한 어댑터 없이 모든 유형의 저전압 케이블 테스트를 가상으로 지원합니다.

최종 결과를 얻기까지 테스트 시간이 감소되며 기술자의 실수도 줄어듭니다.

이를 통해 고급 설치를 가장 효율적으로 진행할 수 있습니다.

서비스 문제를 신속히 해결

오늘날의 커뮤니케이션 기술자는 단지 케이블을 설치하는 것 외에도 여러 해결해야 할 문제들을 떠안고 있습니다.

기술자는 연결 문제의 원인을 결정하기 전에 잠재적인 케이블 및 서비스 문제의 전반적인 원인을 해결해야 합니다.

MicroScanner Cable Verifier 시리즈는 문제 해결에 들이는 시간을 줄이기 위해 장착됩니다. 전화 전압이 있는가?

극성이란 무엇인가?  맨 끝에 이더넷 스위치가 있는가?  PoE를 사용할 수 있는가?  PoE를 이용할 수 있는 경우, 제 장치를 실행하기에 충분합니까?

MicroScanner는 이러한 사실을 인정하고 오늘날의 가장 흔한 음성, 데이터 및 비디오 서비스를 인증할 수 있도록 기술자에게 정보를 보여줍니다.

이는 즉, 더 신속하고 광범위하게 문제를 해결한다는 것을 의미합니다.

기능

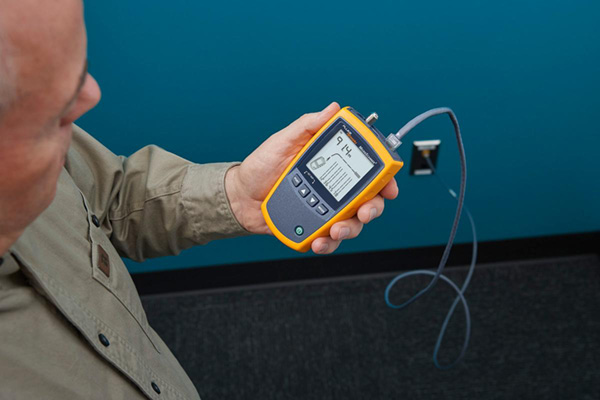

혁신적인 인터페이스

과거의 케이블 인증 테스터에서는 사용자가 모든 테스트 결과를 보기 위해 최대 4개의 다른 작동 모드를 해제해야 했었습니다.

이는 테스트 프로세스 속도를 감소시킬 뿐만 아니라 사용자가 불만을 느껴 사용자 오류 비율이 높아질 수 있습니다.

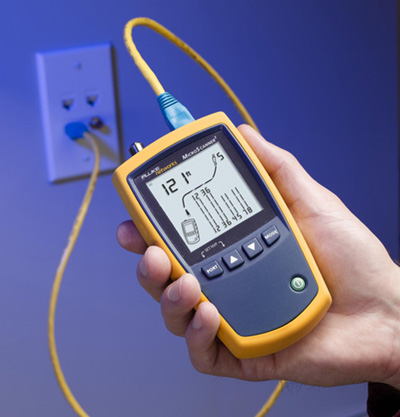

 MicroScanner2 는 와이어맵, 페어 길이, 결함 부분까지의 거리, 케이블 ID, 기기 맨 끝까지 모든 테스트 결과를 한 화면에 표시하여 이러한 문제를 해결했습니다.

또한 대형 백라이트 LCD 화면을 통해 와이어맵 결과를 그래픽으로 표시하므로 편안하고 선명한 사용자 경험을 즐기실 수 있습니다.

멀티미디어 지원

다양한 음성, 데이터 및 비디오 미디어 유형을 테스트하기 위해 필요한 모든 어댑터를 분실하거나 파손시키는 일이 지겨우십니까?

MicroScanner2은(는) 기본 RJ11, RJ45 및 동축 지원을 사용하므로 이러한 어댑터가 필요하지 않습니다.

전화 잭, 이더넷 잭 및 CATV 출력이 올바른지 테스트하기 위해 기본 장치 및 맨 끝 식별자 모두를 사용할 수 있습니다.

MicroScanner2 이(가) 케이블 인증을 간소화하는 방법이 한 가지 더 있습니다.

IntelliTone 조절

MicroScanner2은(는) 작업 환경에 상관 없이 케이블 또는 선 페어의 위치를 가상으로 정확히 파악하기 위해

기본적으로 설치되어 있는 IntelliTone 디지털 및 아날로그 조절 기능을 사용합니다.

고급 데이터 케이블(Cat 5e/6/6a)을 번들로, 또는 스위치나 패치 패널, 벽 콘센트에서 찾으려면 디지털 모드를 사용합니다.

디지털 모드는 특히 높은 데이터, RF 또는 전자기 간섭이 발생하는 환경에서 작동합니다.

IntelliTone 200 Pro Probe와 결합되면 테스터 끝 부분 또는 프로브 끝 부분의 케이블 와이어맵을 인증하는 데 사용될 수도 있습니다.

음성 등급 케이블(Cat 3 이하) 및 동축, 보안/경보, 스피커 배선에는 아날로그 모드를 사용합니다.

이러한 케이블은 더 낮은 주파수 전송을 위해 최적화되어 있으므로 저주파 톤으로 더 쉽게 구분됩니다.

 MicroScanner2의 스마트 아날로그 톤은 테스트 중인 페어가 함께 단락될 때마다 음악을 변경하여 설치하는 동안

개별적인 선 페어의 위치를 어림짐작하여 찾을 필요가 없도록 해줍니다.

이를 통해 기술자들은 개별적인 선 페어를 고정시키거나 음성 전송 문제를 진단할 때 결단력있게 이를 식별할 수 있습니다.

VDV 서비스 탐지

음성, 데이터, 비디오 기술자들은 단지 케이블을 설치하는 것 외에도 여러 해결해야 할 문제들을 떠안고 있습니다.

기술자는 연결 문제의 원인을 결정하기 전에 잠재적인 케이블 및 서비스 문제의 전반적인 원인을 해결해야 합니다.

MicroScanner2 은(는) 이러한 사실을 인정하고 오늘날의 가장 흔한 서비스 문제를 탐지할 수 있도록 기술자에게 고성능의 화면을 제공합니다.

POTS 전압이 있는지 탐지하고 전극을 확인합니다.  맨 끝에 전원이 켜져 있는 10/100/1000 이더넷 스위치를 확인합니다.

또는 PoE 전압 및 페어가 올바른지 확인합니다.

튼튼한 하우징

도구를 남용하면 정밀한 작업을 할 수 없습니다.

MicroScanner2에는 고무 랩으로 싸여진 홀스터가 있어 가장 힘든 작업에도 충분히 견딜 수 있는 도구가 됩니다.

도구 상자에 넣으십시오. 다룰 수 있을 것입니다. 또한 이제 기본적으로 향상된 보호 및 편리성을 위해 비닐 파우치가 함께 제공됩니다.

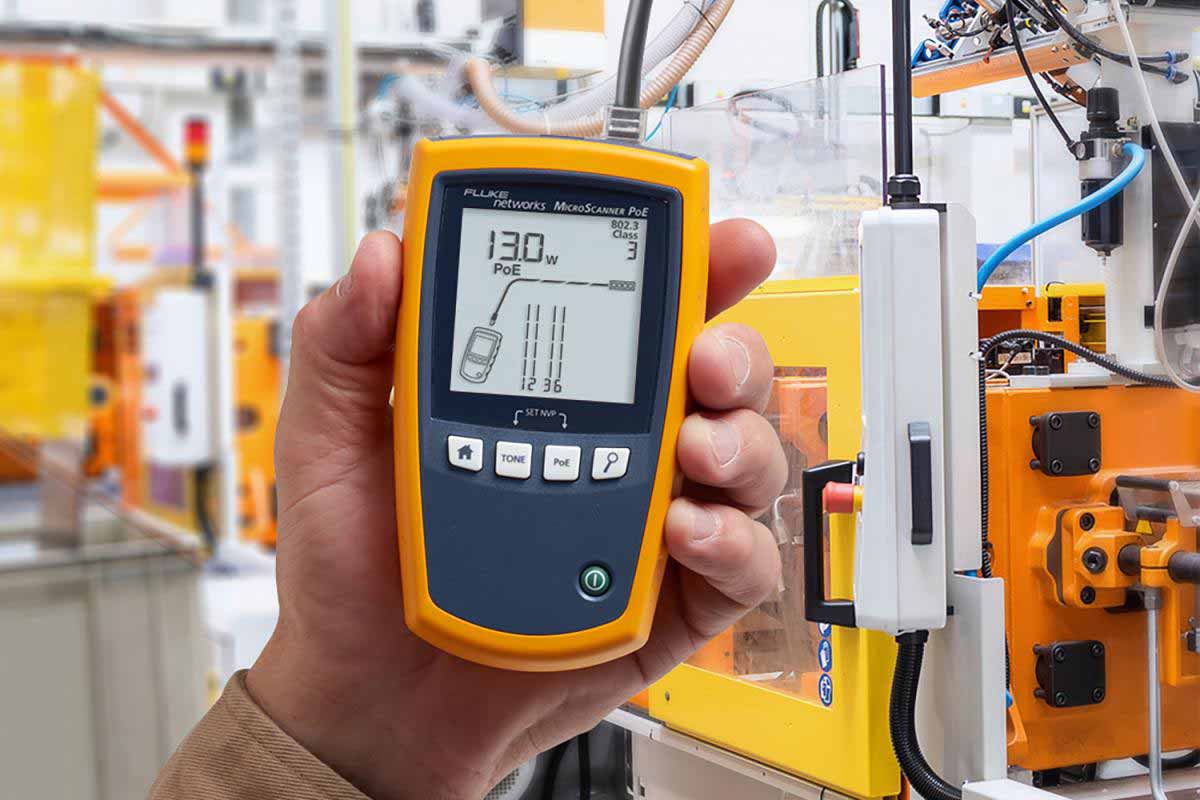

PoE 확인

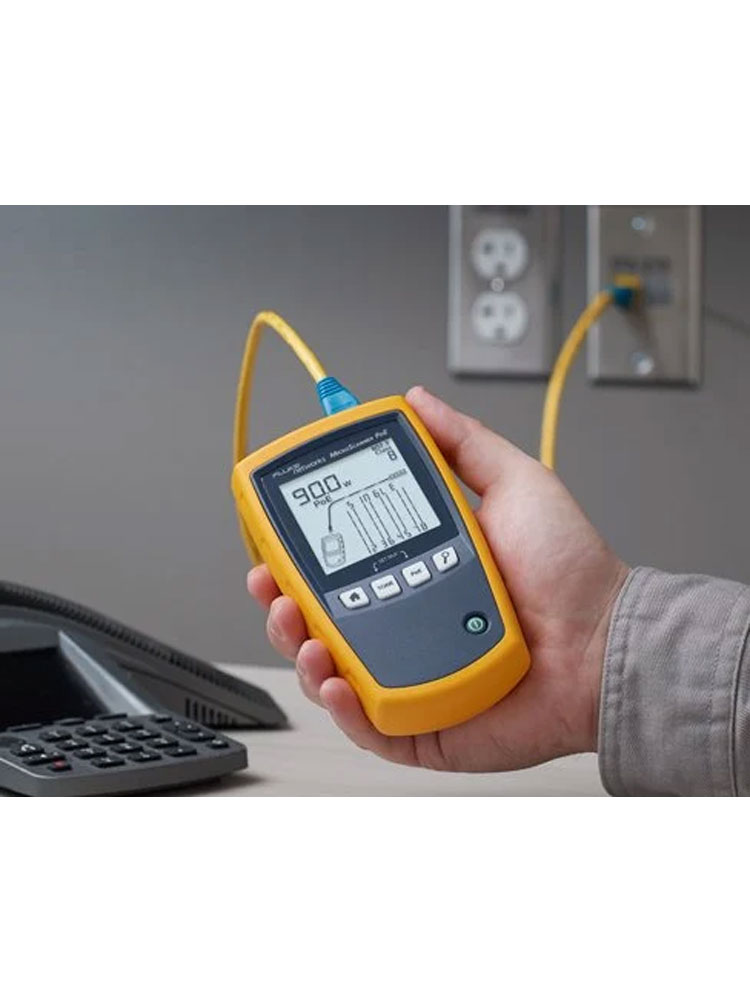

Microscanner PoE는 빠르고 간단한 PoE 검증을 제공함으로써 PoE 설치와 관련된 어려움에 해결 방안을 제공합니다.

테스터는 최신 PoE 표준에 따라 연결된 스위치가 제공하는 가용한 PoE 클래스(0~8)를 탐지하며 수동 PoE 소스로부터의 전압을 표시합니다.

이 정보는 기술자에게 설치 성능에 대한 정보를 제공해서 작업 흐름을 개선하고 연결된 스위치에 대한 정보를 기다리는 시간을 줄여 줍니다.

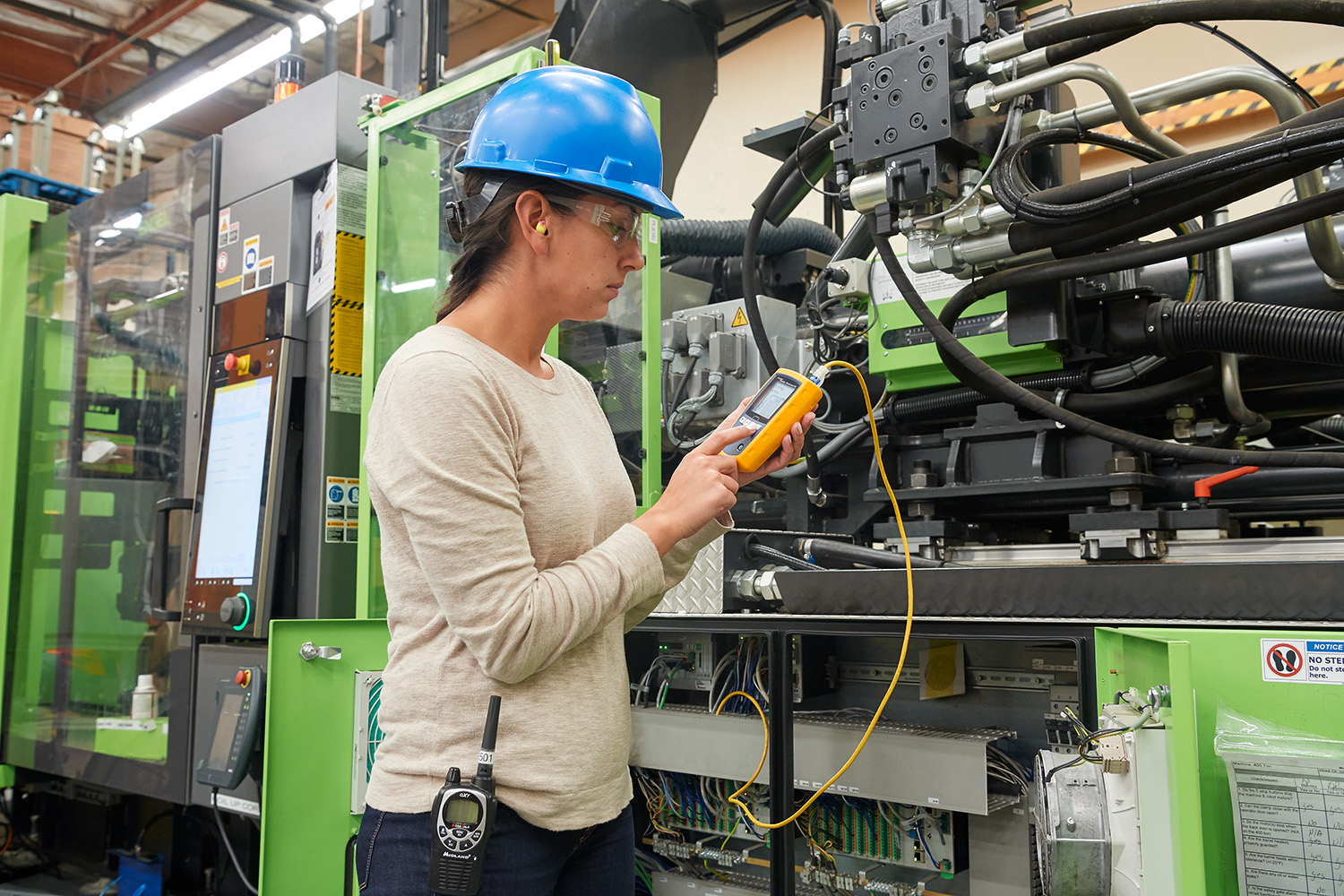

산업용 이더넷 검증

산업 환경은 기존 IT 환경보다 훨씬 혹독하고 시간에 더 민감합니다.

배선 오류로 인해 연결 오류가 발생하면 통신이 중단되어 생산이 지연될 수 있습니다.

기술자는 연결 문제의 원인을 파악하기 전에 모든 케이블 및 서비스 문제를 배제해야 합니다.

케이블이 어디에서 결함이 있는가? 모든 와이어들이 적절하게 종단되었습니까? 스위치가 원단에 있습니까?

PoE를 사용할 수 있는가?MicroScanner 시리즈는 기술자에게 이러한 문제를 해결하고 프로덕션을 다시 가동할 수 있는 비전을 제공합니다.

MicroScanner ™ 시리즈 산업용 이더넷 키트를 사용하면 기술자는

RJ45, M12X, M12D 및 M8D 종단 케이블에 대한 연속성 테스트를 몇 초 만에 수행하고

결과를 그래픽으로 나타낼 수 있으므로 와이어맵, 쌍 길이, 오류까지의 거리, 케이블 ID

그리고 케이블이 원거리 장치에 연결되어 있는지 확인할 수 있습니다.

케이블 오류는 비용이 막대한생산 가동 중단 시간을 초래하므로

케이블이 끊어진 위치를 신속하게 식별하여 교체 또는 수리하는 것이 중요합니다.
