제품 특징(특징)

"고감도, 뛰어난 성능 및 안정적인 기능을 제공하는 교체 가능한 프로브 팁이 장착되어 있습니다.

손쉬운 채널 식별을 위해 대부분의 오실로스코프 프로브 크기와 호환되는 4색 식별 링입니다."

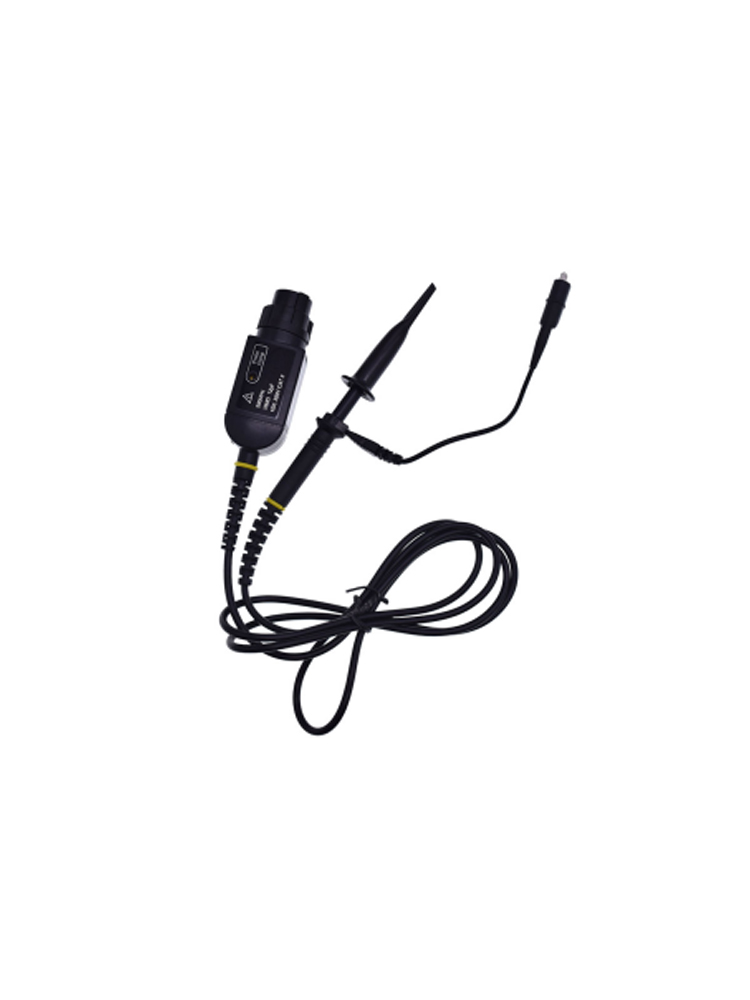

제품 외관(구조)

"대부분의 프로브는 프로브 헤드, 프로브 케이블, 보상 장비 또는 기타 신호 컨디셔닝 네트워크 및 프로브 커넥터로 구성됩니다.

오실로스코프 측정을 위해서는 먼저 프로브를 테스트에 물리적으로 연결할 수 있어야 합니다.

이를 달성하기 위해 대부분의 프로브에는 최소 1~2미터의 관련 케이블이 있습니다.

그러나 프로브 케이블은 프로브 대역폭을 줄입니다.

즉, 케이블이 길수록 드롭이 더 커집니다.

1~2미터 길이의 케이블 외에도 대부분의 프로브는 프로브 대역폭을 줄입니다.

프로브에는 프로브 헤드 또는 프로브 핸들이 있습니다.

프로브 헤드는 프로브를 고정할 수 있으며 사용자는 프로브를 움직여 테스트 포인트에 접촉할 수 있습니다.

일반적으로 이 프로브는 스프링 지지 후크 형태를 채택하여 실제로 프로브를 연결할 수 있습니다.

측정 결과를 얻으려면 프로브의 신호가 프로브 헤드와 케이블을 통해 충분한 충실도로 오실로스코프의 입력으로 전송되어야 합니다."

제품 작동 원리(원칙)

"1. 프로브를 테스트 중인 회로에 연결할 때 프로브의 접지 단자를 테스트 중인 회로의 접지선에 연결해야 합니다.

그렇지 않으면 플로팅 상태에서 전위차가 발생합니다.

펄스 신호 및 고주파 신호를 측정할 경우 프로브의 접지선을 배치하십시오

3. 고주파 신호 시험에서 접지선의 영향을 피하기 위해측정점의 위치에 최대한 가깝게 접지선이 너무 길면 링잉이나 오버슈트 등의 파형 왜곡이 발생할 수 있습니다.

측정 오류를 방지하기 위해 측정 전에 반드시 프로브를 확인하고 교정하십시오.

프로브 감쇠 보상에 대한 교정 원리 및 방법은 이전에 소개했으므로 여기서는 설명하지 않겠습니다.

여기서 자세히 설명하지 마세요.

5. 고전압 테스트의 경우 특수 고전압 프로브를 사용하여 양극과 음극을 구별하고 전원을 켜서 측정을 시작하기 전에 연결이 올바른지 확인하십시오.

6. 두 테스트 지점이 접지 전위에 있지 않은 경우 차동 측정이라고도 하는 ""부동"" 측정을 수행해야 하며 전문 차동 프로브를 사용해야 합니다.

제품 생산 공정

또한, 고품질의 소재와 첨단 기술로 인해 촉감이 향상되고 구조가 강화될 수 있습니다.

매끄러운 표면은 사용하기 편안합니다.

또한, 프로브는 사출 성형 접지선을 사용하여 서비스 수명을 연장하고 안정적인 접촉을 보장합니다."

제품 모델(사양 매개변수)

모델: 3801-3805

대역폭: 100MHz(10:1)

상승 시간: 3.5ns(10 :1)

감쇠율: X1,X10

입력 저항: X1: 1MΩ±2%, X10: 10MΩ±2%

대역폭: X1: DC- 6MHz, X10: DC- 100MHz

최대 입력 전압: X1: <200V DC + 피크 AC ; X10: <600V DC + 피크 AC

입력 커패시턴스: 10X:13-17pF ; 1X: 70-120pF 보상 범위: 10 - 35pF

제품 사용법

일반적으로 오실로스코프는 전압 신호를 측정하는 데 사용됩니다.

광도 측정 또는 오실로스코프 프로브는 테스트 대상 회로와 오실로스코프의 입력을 연결하는 전자 부품입니다.

프로브의 주요 기능은 측정된 전압 신호를 측정 지점을 오실로스코프에 연결하여 측정합니다.
