절연 저항 시험기를 결정하려고 하시나요? 어떤 모델, 어떤 기능이 필요한지, 어떤 출력 테스트 전압이 필요한지 정확히 모르시나요?

테스트가 필요한 장비는 무엇인가요?

먼저, 절연 저항 테스트가 필요할 것으로 예상되는 일반적인 장비 목록을 작성하십시오.

장비의 공칭 전압 정격(장비 명판에 있음)과 매년 수행할 대략적인 절연 저항 테스트 횟수를 기록해 두십시오.

공칭 전압은 테스터에 필요한 테스트 전압을 결정하는 데 도움이 됩니다.

추정되는 연간 절연 저항 테스트 횟수는 놀라울 수 있습니다.

테스트가 진행될수록 테스트 장비의 전체적인 품질, 내구성, 편의성이 더욱 중요해집니다.

전압 요구 사항은 무엇인가요?

장비에 적용되는 출력 테스트 전압은 제조업체에서 권장하는 DC 절연 저항 테스트 전압을 기준으로 해야 합니다. 테스트 전압이 지정되지 않은 경우 업계 모범 사례 데이터를 사용하십시오. 국제전기시험협회(International Electrical Testing Association)의 권장 사항은 표를 참조하세요. 필요한 출력 테스트 전압을 공급할 절연 저항 테스터를 선택하십시오. 모든 절연 저항 테스터가 동일한 것은 아닙니다. 일부는 최대 1,000V dc까지만 공급하는 반면 다른 일부는 5,000V dc 이상의 테스트 전압을 공급할 수도 있습니다.

테스트는 어디서 진행되나요?

절연 저항 시험기의 시험 환경과 기타 가능한 용도를 고려하면 추가 기능을 선택하는 데 도움이 됩니다.

예를 들어, 절연 저항 테스트와 일반 디지털 멀티미터 모두에 하나의 장비를 사용할 수 있어 편리함이 추가됩니다.

절연 저항 테스터를 장비에 연결하기 전에 모든 회로와 장비의 전기적 전원이 차단되었는지 확인해야 하기 때문에

전압 테스트용 디지털 멀티미터와 절연 저항 테스터를 여러 위치로 휴대하는 것이 덜 편리할 때가 많습니다.

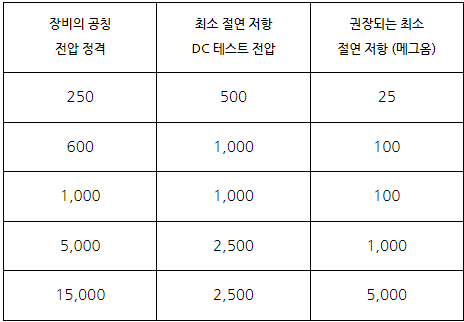

* 권장 테스트 전압 및 최소 절연 값. 국제전기시험협회(NETA)는 제조업체의 데이터를 사용할 수 없는 경우 사용할 수 있도록 장비의 다양한 전압 정격에 대한 대표적인 테스트 및 최소 절연 값을 제공합니다.

테스트 환경에 대해 생각할 때 다음 질문을 스스로에게 물어보세요.

"절연 저항 시험기는 문제 해결이나 예방 유지 보수, 아니면 두 가지 모두에 사용됩니까?"

"테스트 장비는 작업장 환경에서만 사용됩니까, 아니면 산업 공장에서 사용됩니까?"

일부 절연 저항 테스터는 상대적으로 크기가 크고 휴대성이 좋지 않은 반면, 일부 절연 저항 테스터는 쉽게 휴대할 수 있습니다.

HVAC 서비스 기술자는 절연 불량을 테스트할 뿐만 아니라 개방형 퓨즈 및 커패시터 불량도 일반적으로 테스트합니다.

전압 점검, 커패시터 점검, 온도 측정 및 절연 저항 테스트를 자주 수행하는 기술자는

이러한 모든 기능을 하나의 장비에 결합한 테스트 도구를 선호할 수 있습니다. 이러한 테스트 장비를 사용할 수 있습니다.

또한 수행할 절연 저항 테스트 유형에 따라 필요한 기능을 고려하십시오.

실제로 "단 하나의 간단한 절연 테스트만 필요하다면 표준 멀티미터에는 이미 저항을 읽을 수 있는 기능이 있는데 왜 절연 저항 테스터를 구입해야 할까요?"라는

질문이 떠오를 수도 있습니다.

이 질문에 대답하고 절연 저항 테스터에 필요할 수 있는 일부 기능을 더 잘 이해하려면

절연 저항을 측정하는 과정에서 어떤 일이 일어나고 테스트가 무엇을 수행하도록 설계되었는지 이해해야 합니다 .

절연 저항 테스트를 통해 배우는 내용

절연 저항 테스트는 도체 절연 상태와 다양한 전기 장비의 내부 절연 상태에 대한 정성적 가치를 부여합니다.

절연 저항 테스트가 시작되면 테스트 중인 도체나 장비에 DC 전압을 적용합니다.

일부 전류는 테스트 장비에서 도체로 흘러 절연체를 충전하기 시작합니다.

이 전류를 용량성 충전 전류라고 하며 계기판에서 관찰할 수 있습니다.

충전 전류가 처음 쌓이기 시작하면 미터 표면의 저항 판독값이 낮은 값을 나타냅니다.

이것을 전자가 절연체 자체로 유입되어 저장되기 시작하는 것으로 생각하십시오.

테스트 세트에서 흘러나오는 전류가 많을수록 메그옴 판독값은 낮아집니다.

절연체는 빠르게 충전되고 미터 표시는 절연체의 품질이 양호할 경우 더 높은 메그옴 값에서 안정되기 시작합니다.

흐르는 다음 전류는 흡수 또는 분극 전류입니다.

흡수 전류의 양은 절연체의 오염 정도에 따라 달라집니다.

예를 들어, 절연체에 수분이 있으면 흡수 전류가 높아져 저항 값이 낮아집니다.

그러나 이 흡수 전류가 용량성 충전 전류보다 구축하는 데 시간이 더 오래 걸린다는 점을 인식하는 것이 중요합니다.

따라서 너무 짧은 기간 동안 작동된 절연 시험기는 용량성 충전 전류만 관찰하고 절연체에 오염 물질이 존재하는 것을 나타내기 시작하지 않습니다.

마지막으로, 열화된 절연을 통해 비전류 금속 부품으로 누출되는 전류가 누출 전류 입니다 .

이 전류는 절연 저항 테스트에서 가장 자주 고려됩니다.

그러나 보다 정확한 문제 해결 및 유지 관리를 위해서는 흡수 또는 분극 전류도 고려해야 합니다.

일부 절연 저항 테스터는 모든 전류를 고려하는 데 필요한 테스트를 수행하도록 프로그래밍할 수 있습니다.

분극 전류를 측정하시겠습니까?

분극 전류가 형성되는 데 시간이 더 걸리기 때문에 절연 저항 시험기는 더 오랜 시간 동안 작동해야 합니다.

이 테스트의 업계 표준은 10분입니다. 절연체의 오염 및 전반적인 상태를 판단하는 데 도움이 되도록 절연 저항 테스터를 1분마다 판독하고 10분마다 다시 판독합니다.

10분 판독값을 1분 판독값으로 나누어 편광 지수를 제공합니다.

일상적인 유지 관리 프로그램의 일환으로 스팟 판독 테스트 값과 편광 지수 값을 모두 기록해야 합니다.

항상 가장 최근의 판독값을 이전 판독값과 비교하십시오. 편광 지수는 1.0보다 작아서는 안 됩니다.

누설 전류를 측정하시겠습니까 ?

모든 절연 저항 테스터는 누설 전류를 표시하고 절연체 오염을 추정하는 데 도움이 되는 정보를 제공하지만

산업 환경에서는 이 데이터를 자동으로 얻는 테스터를 고려해야 합니다.

테스트 중인 구성 요소에 테스트 전압을 적용한 다음 1분 후에 저항을 판독하여 누설 전류를 얻습니다.

이를 흔히 Spot Reading Test라고 합니다.

점 판독 테스트를 통해 용량성 충전 전류를 안정화할 수 있으며 절연을 통한 누설 전류를 결정하는 업계 표준입니다.

메그옴 단위의 최소 절연 저항 값은 현장 판독 테스트를 기반으로 해야 합니다.

귀하의 경험 수준은 어느 정도입니까?

모든 테스트 장비는 해당 장비를 사용하고 판독값을 해석하는 사람의 지식과 경험 수준만큼만 우수합니다.

절연 저항 시험기를 선택할 때는 절연 저항 시험을 수행할 사람의 전문성을 고려하십시오.

애플리케이션 요구 사항이 최소이고 경험 수준도 최소인 경우에는 단순성과 제한된 기능을 고려해야 합니다.

그러나 절연 저항 테스트에 대한 교육은 광범위할 필요는 없습니다.

해당 목적을 달성하기 위해 제조업체의 매뉴얼과 기본 텍스트가 제공됩니다.

경험이 부족한 직원의 경우 절연 저항 시험기의 적절하고 안전한 사용을 위해 현장 교육을 고려하십시오.

구입한 절연 저항 테스터가 출력 테스트 전압 및 기타 기능에 대한 애플리케이션 요구 사항을 충족하는지 확인하십시오.

그런 다음 테스트를 수행할 사람들에게 교육을 제공합니다.

테스트 및 문제 해결에서 안전은 어떤 역할을 합니까?

테스트 및 문제 해결에 있어 안전이 가장 중요합니다. 절연 저항 테스터는 상당한 DC 전압을 생성하므로 전원이 공급되는 회로에 연결할 수 없습니다. 또한, 테스터의 출력은 전자 회로를 파괴할 수 있습니다. 절연 저항 테스터를 전자 전원 공급 장치, PLC, VSD, UPS 시스템, 배터리 충전기 또는 기타 고체 장치에 연결하지 마십시오. 일부 절연 저항 테스터에는 회로에 전압이 있을 때 기술자에게 알려주는 경고 시스템이 내장되어 있습니다.

모든 테스트 도구와 마찬가지로 절연 저항 테스터는 해당 응용 분야에 대해 등급을 매기고 작동 환경에 적합해야 하며 국가 공인 테스트 연구소에서 테스트해야 합니다. 멀티미터로도 사용되는 경우 절연 저항 테스터는 카테고리 등급을 받아야 합니다 . 테스트 리드는 내구성이 있고 등급이 매겨져 있으며 테스트를 거쳐야 합니다.

절연 저항 테스트가 완료된 후에도 절연은 일정 기간 동안 상당한 전압 전하를 유지할 수 있습니다.

대부분의 테스터는 테스트가 완료된 후 자동으로 절연체를 방전시킵니다. 일부는 그렇지 않습니다.

이는 절연저항 시험기를 선택할 때 고려해야 할 중요한 사항입니다. 일부 테스터는 전압 레벨과 절연 저항 값을 표시합니다.

이러한 테스터에서는 테스트 출력 전압이 차단된 후 전압 레벨이 0으로 감소하는 것을 관찰할 수 있습니다.

일부 제조업체에서는 테스트가 완료된 후에도 안전한 방전을 보장하기 위해 테스트가 수행되는 동안

절연 저항 테스터를 테스트 중인 회로 또는 부품에 최대 4회까지 연결해 둘 것을 권장합니다.

대부분의 기술자는 절연이 방전되었는지 확인하기 위해 테스트가 완료된 후 테스트 중인 회로를 접지합니다.

절연 저항 시험기를 선택할 때 시험기의 자체 방전 특성을 주의 깊게 조사하십시오.

절연 저항 시험기 선택의 다음 단계

올바른 절연 저항 테스터를 선택하면 시간이 지남에 따라 문제 해결 효율성과 정확하고 완전한 유지 관리 기록이 제공됩니다.

절연 저항 테스트가 필요한 장비 목록을 작성하고, 해당 장비와 절연에 필요한 테스트 전압을 결정하고,

테스트 환경을 식별하고, 필요한 특수 기능에 대해 신중하게 생각하고, 기술자의 경험 수준을 검토하고, 장비의 안전 기능을 검토합니다.

테스트 장비. 절연 저항 테스터는 HVAC 기술자에게 유용한 도구이지만 작업에 적합한 절연 저항 테스터인 경우에만 가능합니다.
